作為一名數碼區的創作者，我最近也開始糾結起了新房的裝修問題，其中一個重要的環節就是各種線路的預鋪和設備的采購。而【搭建家庭萬兆局域網環境】就是我當前非常重視的工作之一。

雖然是首套房，但總想規劃長遠一點。加之目前已經入手了部分萬兆設備，就開始考慮預鋪光纖的方案，相對便宜且后期升級靈活，下面就是我初步規劃的拓?fù)鋱D，可以放大看看。

因?yàn)楸疚钠^長，故而分成三個大板塊進行展示。第一大板塊是「終端設備篇」，主要介紹萬兆 NAS 硬盤等配件。第二大板塊是「影音設備篇」，主要展示 APPle TV 2021 4K 和 iclick 萬能遙控器。最后一個「前端設備篇」，主要是家庭萬兆光纖網絡鋪設所需的設備清單，大家可以根據需求選擇性閱讀。

一、【終端設備端】：想要玩轉萬兆家庭網絡，你還需要終端設備來加分

第一個部分我們主要聊聊萬兆家庭網絡的應用場景，主要圍繞 NAS 配件內容展開，下圖中便是我出租屋的設備架，你看看能認出哪些產品呢？

??NAS 設備：群暉 DS1621+ / 群暉 E10G18-T2 萬兆網卡

首先，我鋪設萬兆就是奔著 NAS 場景去的。此前就給大家曬過群暉 DS1621+，通過 PCIe 拓展搭配群暉 E10G18-T2 萬兆網卡實現了 20Gbps 的鏈路聚合，體驗出色。

感興趣的同學可以去看看之前寫的評測《家用雙萬兆 NAS 的終極理想型：DS1621+ 詳細體驗，兼評 DSM 7.1 功能升級》，本輪我們著重聊點它的周邊配件。

??【倉庫盤】：希捷酷狼 Pro NAS 硬盤 8TB × 4

NAS 之外，最重要的便是硬盤了。硬盤價格高昂，如果買齊全部倉位，應該是全屋網絡的最大開支項，甚至要高于 NAS，比如群暉 DS1621+ 最多支持 6 個 SATA 硬盤位和 2 個 M.2 緩存硬盤位，所以我就給它一次性安排齊了。

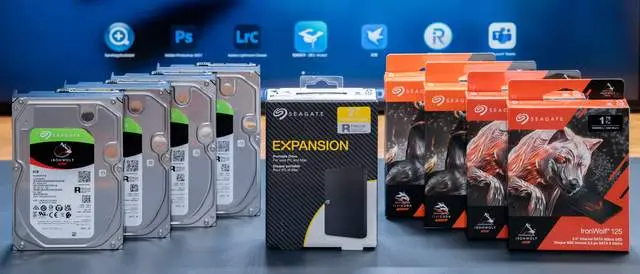

其中包括 4 個 8TB 希捷酷狼 Pro NAS 硬盤、2 個 1TB 希捷酷狼 IronWolf 125 SATA 固態硬盤以及 2 個 1TB 希捷酷玩 510 M.2 固態硬盤，加起來的售價已經突破萬元大關了。如果再算上 NAS 和拓展卡，合計達到 2W+。

我們說回硬盤，目前希捷面向 NAS 場景的硬盤序列主要為「酷狼」、「酷狼 Pro」、「銀河」三種，前面二者的區別在于，帶 Pro 版本具有如下優點：

「AgileArray?優化網絡存儲」：支持 AgileArray 的 NAS 進行優化，擁有雙面平衡和限時故障恢復功能
「旋轉震動（RV）抗振技術」：內置旋轉震動（RV）傳感器，可以在多盤位系統中提供抗振動性和一致性能
「額定負荷工作負荷（WRL）」：酷狼為 180TB / 年，酷狼 Pro 為 300TB / 年
「MTBF 平均故障間隔時間」：酷狼為 100 萬小時，酷狼 Pro 為 120 萬小時
「希捷 Rescue 數據恢復服務」：酷狼和酷狼Pro 系列都標配希捷專業實驗室免費 Rescue 救援服務一次（三年內）
「五年有限質?！梗嚎崂菫?3 年有限質保，酷狼 Pro 為 5 年有限質保

所以酷狼系列定位接近于家用或者小型工作室，而酷狼 Pro 則是商用和企業級環境，當然想要更好的規格就可以考慮銀河系列的企業級硬盤了。

我上手的酷狼 Pro 系列 8TB 硬盤具體參數如下，總體來說配置還是非常扎實，不愧為民用級天花板。畢竟是為了 NAS 這種 7 × 24 小時壓榨硬盤的“資本家”而用的，穩定可靠最為重要。而且我個人很看重希捷專業實驗室在三年內提供的免費 Rescue 救援服務，萬一運氣不好硬盤故障，還有得救。

「型號」：IronWolf Pro 硬盤（ST8000NE001）
「緩存」：256MB
「轉速」：7200 轉/min，
「速率」：持續數據傳輸速率為 240MB/s
「磁道技術」：全傳統磁記錄（CMR）技術
「平均故障間隔時間（MTBF）」：高達 120 萬小時
「額定負荷工作負荷（WRL）」：300TB / 年
「MTBF 平均故障間隔時間」：120 萬小時
「希捷 Rescue 數據恢復服務」：希捷專業實驗室免費 Rescue 救援服務一次（三年內）
「保修服務」：五年有限質保

4 個酷狼 Pro 系列機械硬盤被我放在 1-4 倉位做「RAID 5」，RAID 5 有一個災備盤，剩下 3 個硬盤加起來還有 21.8TB 的容量。如果選擇 RAID 6，那么就是 2 個災備盤，不過容量會進一步下降到 14TB 左右?？赡芤院髸?huì)考慮把兩個 SSD 換成 8TB HDD，直接 6 個硬盤組 RAID 6 甚至 RAID 10，提高安全性。

在初次使用的時候，我個人還建議你在希捷官網上使用硬盤序列號進行注冊，這樣便于后續享受希捷專業實驗室提供的免費 Rescue 救援服務。

此外，希捷還為 IronWolf Pro 硬盤提供了 IronWolf Health Management (IHM) 酷狼健康管理，相比于常見的 S.M.A.R.T. 檢測能夠監控 200 項硬盤指標，并在發生問題前主動報告潛在風險。

以群暉 DS1621+ 為例，在存儲管理器→HDD / SSD→狀況信息里面就可以打開 IronWolf 健康監測功能，我還把它設置了定期檢測計劃程序，每周檢測一次，便于我提前發現硬盤故障風險。

?【倉庫盤】：希捷酷狼 IronWolf 125 SATA 固態硬盤 1TB × 2

想要發揮萬兆 NAS 的實力，除了大容量的 HDD 外，還需要能夠高速讀寫的 SSD。我選用的同樣是來自希捷的酷狼 IronWolf 125 SATA 固態硬盤。這款硬盤目前只有在亞馬遜海外購有銷售，國內并無官方渠道。

作為希捷家族中比較少見的 SATA SSD，酷狼 IronWolf 125 的品質還是不錯的。外觀方面使用了黑色金屬外殼，正面印有紅色的「IronWolf NAS」圖樣，代表其面向 NAS 的定位，背面則是產品信息貼紙。

酷狼 IronWolf 125 的端口為 SATA 3.0，其連續讀寫速率能夠穩定在：560MB/s 和 540MB/s。

所以我把希捷酷狼 IronWolf 125 SATA 固態硬盤 1TB 組了 RAID 0，實際可用容量 1.8TB，平時就拿來放一些需要高速讀寫的相機照片、視頻素材，可以直接通過 Mac 端的 Adobe 全家桶和 Final Cut Pro 進行后期處理和剪輯渲染工作。

把六個硬盤塞入群暉 DS1621+ 后，咔噠一聲鎖上硬盤位，對于強迫癥而言真是非常治愈。六盤位 DS1621+ 相比于之前四盤位的 DS920+ 確實有了更好的靈活性。

??【緩存盤】：希捷酷玩 510 1TB M.2 固態硬盤 × 2

群暉 DS1621+ 還預留了兩個硬盤位給 M.2 緩存，需要注意：?jiǎn)胃虘B(tài)做緩存只能進行讀取加速，兩根固態讀寫都可以通過緩存加速。所以我準備了 2 根 1TB 的希捷酷玩 510 M.2 固態硬盤插進去。

希捷酷玩 510 M.2 固態硬盤之前給大家做過詳細的測試，它的傳輸模式為 PCIe 3.0 × 4，NVMe 1.3 標準，閃存顆粒為 3D TLC，緩存為 28GB 動態 SLC 緩存，順序讀速 3450MB/s，順序?qū)懰?3200MB/s。

在耐用性方面達到了 1300TB，希捷酷玩 510 M.2 固態硬盤的平均故障間隔時間（MTBF）為 180 萬小時，還有 5 年有限質保。

我把希捷酷玩 510 M.2 固態硬盤放在群暉 DS1621+ 里面組了 RAID 1，得益于 DSM 7.1 的新功能，可以把緩存分給多個存儲池，我就分給了 HDD 500GB，剩下 431GB 留給了 SSD，如下圖所示。緩存是可以起到讀寫加速的作用，后面給大家展示下效果。

??【外置盤】：希捷睿翼系列移動硬盤 2TB

最后再給大家加一道菜，因?yàn)槿簳?DS1621+ 擁有三個 USB-A（5Gbps），后面的 2 個 USB-A 我接駁了綠聯的硬盤拓展盒和 UPS，前面的就可以用來接駁外置的移動硬盤或者 U 盤了。

希捷家正好有便宜大碗的「睿翼系列移動硬盤」，非常適合做一個外置場景的備份工作。我選擇的是 2TB 的版本。這塊硬盤采用了黑色的斜紋設計，同時還有一個銀色的 Logo，辨識度還是非常的不錯，重量不過 159g。而且這塊硬盤是默認 exFAT 的文件系統，對于 macOS 和 Windows 用戶都能夠即插即用，無需格式化操作。

此外，睿翼系列移動硬盤還享受 3 年有限質保和 3 年內一次希捷原廠數據救援，售后和數據安全都算很有保障。在數據線方面使用的是機械硬盤常見的 Micro USB to USB 3.0，峰值帶寬能夠達到 5Gbps，實測讀寫速率在 130-140MB/s 左右。

平時出門可以帶上它，回家用完后插入群暉 DS1621+ 的前置 USB-A 端口，在 DSM 系統中設置自動備份功能，就可以將移動硬盤數據自動備份到 NAS 的指定區域。

??數據測速

最后，我們來看看內置 SSD、HDD、外置移動硬盤在萬兆網絡環境下的性能表現。首先是帶寬測試，「macOS」端的速度通過 Disk Speed Test 測試，可以看到寫入速率為 597.2MB/s，讀取速率為 1045.8MB/s，這個數據表現還是相當亮眼的。

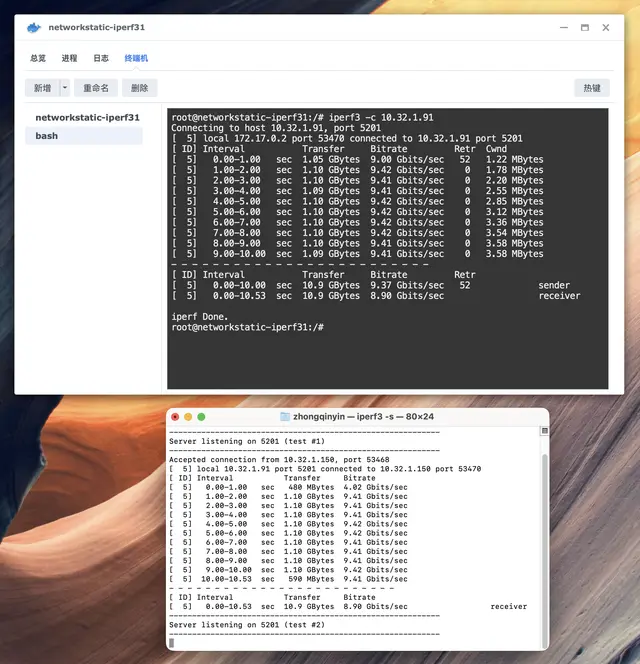

在「iPerf3」的上下行帶寬測試中，在 NAS 端的 Docker 里面安裝了 iPerf3 測試工具，然后分別以 NAS 和 Mac 為服務器端，測試上行下行帶寬。

▼「Mac 為服務器，NAS 為監聽」：上行帶寬為 10.9Gbps

▼?「NAS 為服務器，Mac 為監聽」：下行帶寬為 8.20Gbps

接下來進行的是實際性能測試，主要通過大文件拷貝耗時來計算平均讀寫，使用的是《Ambulance》的 IMAX 影片，文件容量為 25.88GB，測試綽綽有余了。

從實際的測試來看，峰值的下行速率已經能夠達到 1140MB/s，而峰值的上行速率也有 670MB/s，希捷硬盤配合群暉 DS1621+ 的性能表現確實不俗。

下面就是所有硬件測試的結果了，可以看到 RAID 5 的 HDD 硬盤速率也非?？捎^，這是我都沒能預見到的。增加了 M.2 的緩存組后速度小幅提升。而 RAID 0 的 SSD 自身速率則表現得中規中矩，加入了 M.2 緩存后速度陡然提升，基本上達到了萬兆帶寬的天花板了。

「希捷酷狼 Pro - RAID 5」：寫速 587.18MB/s、讀速 1132.47MB/s
「希捷酷狼 Pro + 希捷酷玩 510 緩存」：寫速 625.35MB/s、讀速 1140.96MB/s
「希捷酷狼 IronWolf 125 - RAID 0」：寫速 475.16MB/s、讀速 1057.93MB/s
「希捷酷狼 IronWolf 125 + 希捷酷玩 510 緩存」：寫速 670.04MB/s，讀速 1141.46MB/s
「希捷睿翼系列移動硬盤 2TB」：寫速 155.89MB/s、讀速 146.20MB/s

萬兆網絡環境+希捷硬盤最終的歸宿便是生產力場景，過去我在進行一些照片編輯、視頻處理工作時，也嘗試將素材放在 NAS 里進行處理。 但實際的體驗并不理想，最大問題就是卡。我用 Lightroom 導入 A7R4 拍攝的 RAW 素材編輯時，會涉及到修改的同步。120MB 的單張容量，再加上 NAS 里面的機械盤讀速勢必會變得很慢，哪怕是外接機械硬盤問題依舊，只有素材在本地或者外接的移動固態硬盤中才會有所改善。而更換成了萬兆網絡+希捷硬盤時，速度明顯就提起來了。

最直觀的感受是：之前就像是老大爺爬樓走一步歇一步，而今就像是吃了炫邁一般，根本停不下來了。照片涉及到縮放、切換上下張時場景，都變得非常流暢了。我測試了下 Adobe Lightroom 處理 100 張索尼 A7R4 拍攝的 RAW 格式圖片（單張 120MB），改圖之后安裝長邊 4000 像素，容量小于 5MB 的效果導出，最終耗時 5 分 51 秒，這個速度非常接近 MacBook Pro 本地的導出效率。

那么視頻表現如何？我按照直接給大家介紹過的杜比視界工作流。也是比較接近于本地處理的速度，而且回放佳能 R5C 拍攝 8K 視頻原始素材也是比較流暢的，這幾乎和本地硬盤的素材沒有什么差異了。

不過我目前遠遠沒有榨干萬兆局域網的性能表現，所以未來我還要想方設法打通高碼率的 4K HDR 工作流，同時也為 8K 視頻素材的編輯做好戰略儲備，說不定以后我會創建一個工作室，把 DS1621+ 拿過去作為數據中樞，以實現多終端同時的素材訪問和剪輯工作，相信這樣才能夠發揮萬兆局域網的真正價值。

??不間斷電源設備：施耐德 BK650M2

此外，為了保障 NAS 硬盤的安全（斷電傷硬盤），我還購置了一臺施耐德 BK650M2 不間斷后備電源，選擇的是「施耐德 BK650M2」。這款 UPS 提供了 4 個三口插座和 2 個 USB-A 端口，還有 USB 通訊接口、電話&網絡防浪涌接口。最大功率 390W，電壓也是 160-278V 寬電壓輸入，實用性比較強。

按照官方提供的后備時間數據來看，240W 能夠堅持 7.5 分鐘、116W 堅持 16 分鐘、79W 則是 25 分鐘、40W 則能夠達到 48 分鐘，像 NAS 這樣的低功率設備就更久了。而且我比較看重這款 UPS 的獨立電池倉，因?yàn)殡姵貕勖话銉H有 2-3 年，后續可更換就是很大的加分項了。

UPS + 群暉使用還是很簡單，只要把 RJ45 to USB 分別插在 UPS 和群暉 DS1621+ 身上，同時在 DSM 系統中打開不斷電系統，就可以自動識別。值得一提的是，你還可以在群暉內設置斷電時間和來電自動重啟功能，6ms-10ms 轉換時間無需擔心切換時斷電，相當好用。如果你搭配電腦，就需要 APC PowerChute 自動關機軟件來實現了同樣的功能了。

??abostudio 防塵網

在實際使用過程中，我發現群暉 DS1621+ 的防塵能力比較弱，用了一周之后基本上邊緣都是灰。想想也正常，NAS 的 7 + 24 小時不間斷工作模式?jīng)Q定了它就是一個固定位的吸塵器，所以安排上了 abostudio 家的防塵網。

防塵網的安裝不僅可以在一定程度上減少房間內灰塵吸入對于內部硬件的潛在風險，也可以簡化清潔的流程。而且 abostudio 家的覆蓋算是比較全面的，正面、側面、底部、轉角、夾縫都被全面保護起來了。用了一段時間，我發現防塵網上已經有了灰塵，簡單清理之后恢復如新。慶幸大部分灰塵沒有進入 NAS 內，否則就有的折騰了。

二、【影音設備篇】：APPle TV 2021 4K + iclick 超級遙控器

最后一個部分給大家介紹下我目前在影音方面的設備清單和控制方案，主要是圍繞 APPle TV 展開，蘋果的生態真是把人綁得死死的。

??APPle TV 2021 4K

APPle TV 目前已經迭代到了第六代，也就是最新發布的 APPle TV 2021 4K，新一代相較于五代升級巨大。處理器從 A10X 升級為 A12，制程工藝為 7nm，晶體管數量翻倍有余達到 6900 百萬。而且遙控器改觀也很大，增加了轉盤觸控板、支持手勢操作，支持了 Siri 語音按鍵。

8 字電源口和千兆以太網口保持了不變，但 HDMI 端口升級成了 HDMI 2.1，支持 4K 120fps 甚至 8K 60fps 的視頻畫面。此外，APPle TV 2021 4K 還支持音頻共享，兩對 AirPods 可以同時接入。Wi-Fi 6 也納入了升級范疇，不過我個人還是更期待能夠給個 5Gbps 網口。

想要玩轉 APPle TV 的核心 APP 便是「Infuse 7 Pro」，它可能是最好用的專業播放器，甚至沒有之一。Infuse 可以直接搜刮 NAS 里面的片源組成海報墻，4K HDR 都是小意思，杜比視界、杜比全景聲都能正常解碼，第七代還加入了對于 Mac 端的支持。

而且在電影界面還會從網絡上搜刮視頻的海報圖、演職員信息、視頻規格等內容，視頻也是多平臺同步播放記錄。比如你在客廳看了一半，回臥室拿著 iPhone 或者 iPad 都可以接著播放，開了家庭共享還可以免費共享給家人使用。

Infuse 唯一的缺點就是要付費。我選擇的是 70 元/年，跟師弟平攤。因?yàn)橘I斷制只能管本代的 Pro 系列，以后升級 Pro 還需要重新付費。而且第 7 代漲價嚴重，買斷不值當。

有了 infuse 7 Pro 來解決本地 NAS 資源的串流后，云端的串流就看個人喜歡了，Netflix、HBO、Amazon、Disney 乃至 APPle TV 都是不錯的。

不過互聯網流媒體對于留學能力有要求，而且如果帶寬低了，都無法適配高碼率的視頻規格。而且此類流媒體平臺價格不便宜，所以建議還是考慮組團購買，分?jǐn)偝杀?。不過國內比較熱門的 B 站，推薦大家考慮「MiaoProject」。

這個軟件支持直接綁定 Bilibili 的賬號訪問視頻資源，會員功能、視頻彈幕一個不落，堪稱做得比官方還專業。不過這 APP 也是要付費的，好在價格實惠，據說上線當天就沖了 APPStore 的榜首，足見剛需程度，B 站你可長點心吧，至于愛優騰，你們自己玩去吧。

??iclick 超級遙控器

因?yàn)槲曳块g里的數碼產品眾多，所以常常需要在不同的遙控器中切換，比如下圖中就是我房間內依次用到的極米投影儀、APPleTV、空調、智米風扇、真力遙控器。作為僅有 7 秒金魚記憶的我，有時候翻找起來真心麻煩。

想要省去翻找切換遙控器的困擾，我就給大家再安利一個萬能遙控器——iclick。所謂萬能遙控器，就是通過射頻 / 藍牙 / 紅外等多種連接模式將智能設備控制實現 All In One。從外觀上來看，iclick 萬能遙控器的身形修長，120g 的重量也比較適中，鋼琴烤漆般的鏡面黑色系風格也呈現出了一定的高級感。

iclick 超級遙控器支持 Infrared 紅外協議、BLE 藍牙、射頻 433 / 315 協議三種模式，幾乎可以實現全屋設備的控制，電視、回音壁、 APPle TV 等電視盒子、功放、燈光、幕布、窗簾乃至空調風扇都可以適配。

而且在按鍵功能方面，iclick 家超級遙控器擁有 20 個自定義按鍵，其中包括 18 個自定義按鍵、2 個快捷按鍵（燈光、窗簾）。在遙控器上部還用上了一個 1.92 吋高清 OLED 顯示屏 + 8 個可視化按鍵，底部還有一圈氛圍燈光，按鍵時會亮起。

在「適配設備」時，需要在應用商店下載同名的 iClick 手機 APP，按照提示匹配遙控器后，就能夠適配設備了。在 APP 中，比較成熟的就是連接電視盒子，已經預設了包括小米、芝杜、亞馬遜、索尼、APPle、谷歌、英偉達、三星在內的主流電視方案，簡單易用。紅外和射頻如果找不到預設，還可以通過學習的方式，自定義設置按鍵名稱，滿足了個性化需求。

我已經為 iclick 家超級遙控器匹配了 APPle TV、空調、真力、極米以及翻頁筆的方案（Mac），用 AIO 的方案后確實少了平時翻找遙控器的困擾。

而且這款遙控器還擁有多功能軌跡球，滾動可以切換控制設備，長按呼出鼠標，拿來當個翻頁筆都是很實用的。

我個人比較常用的便是控制 APPle TV、打開空調、控制電腦，而且如果你搭配米橋 / 貓橋 / 鴉橋，還可以接入米家 / 天貓精靈 / 涂鴉智能的 IoT 智能家庭生態。未來我就打算把 iclick 超級遙控器拿到我的新房里面，真正實現全屋 AIO。

▼ 控制 APPle TV

▼ 控制空調

▼ 控制 Mac PPT 翻頁

最后在設備供電方面，iclick 超級遙控器設計有磁吸式充電，待機時間為 180 天，正常使用能夠一周，使用還是非常方便。個人期待下一代產品能夠提升一下正面的抗油污能力，同時把身形做的更短一些，這樣對于我這樣的小手用戶會更加友好一些。

三、【前端設備篇】：想要預鋪萬兆光纖，你需要哪些前端網絡設備？

最后一個部分，我來跟大家講講家庭預鋪光纖的硬件選購知識。具體布線思路，大家可以優先參考一下@carrot8848 的大作《生命在于折騰 篇一：如何在家庭布設光纖萬兆局域網？總結一下自己的折騰過程》。我主要從設備需求向的角度來分析，目前會涉及到以下產品，詳情見如下的思維導圖。

（一）光纖 / 網線

??光纖類型

預鋪光纖的第一步就是確認【光纖類型】，家用推薦單模單芯或者單模雙芯，工包皮線就可以，價格異常低廉，1000 米都才百元出頭，我選擇的是「單模雙芯光纖」。

相比之下，如果想要用以超六類網線實現萬兆帶寬速率，價格已然接近光纖的 10-15 倍有余，而且電口設備普遍貴于光口設備，未來升級也不太方便，這就是光纖的優勢所在了。

如果不具備墻內預鋪光纖的條件，也可以考慮【隱形光纖】，可以參考如下文章《拯救單條網線的家，隱形光纖實戰》，把裸纖隱藏在踢腳線中。但缺點就是不能過度彎折且耐用性不如埋在墻內的皮線光纖，家里有寵物和熊孩子的慎重。

最后，建議同時配一根【八芯網線】與光纖走一個管道并行，一光一電保證全屋網絡。在網線種類方面，六類網線已經能夠在 100 米以內的萬兆，如果是超六類則可以滿足 100 米以上的萬兆，家用根據距離需求選擇即可。墻內的線六類非屏蔽網線足矣，實在不放心也可以考慮超六類，不過七類線就是智商稅了。

因?yàn)橛袝r(shí)墻壁網口插座同設備還有一定距離，所以還涉及到飛線的需求。個人比較推薦超細款的網線，比如我之前的租的房間就不具備光纖改造條件，就選用了「綠聯超六類 2.8mm 細線款」。從前文的實測數據來看 Mac → NAS 的上行帶寬為 10.9Gbps， NAS →Mac下行帶寬為8.20Gbps，說明這兩根綠聯超六類的速度都是非常達標的。

直接將網線從桌面飛線到置物架的那一端，最好的路線就是從踢腳線再到門框外延繞行，估計了下長度，大概需要 10 米。組鏈路聚合需要兩路，所以就準備了兩根，借助粘貼式的理線扣進行固定，效果如下圖所示。

可以看到雖然在門框邊緣部分有一些黑色線條，但整體還是比較清爽。最后不建議大家考慮扁線，適用場景有限，除非是要穿門而過。

??光纖接頭

光纖的末端就是【光纖接頭】，目前常見的有 LC、SC、FC、ST 以及 MPO 等五種，但家庭常用主要是 SC 和 LC 兩種規格，俗稱大方頭和小方頭。

▼ 咱們插在光貓上入戶光纖主要就是「SC 接頭」。

但墻內鋪設的光纖則以「LC-LC」插頭為主，相比于一根就能收發的 SC 插頭，LC 的一收一發共需要兩根光纖（如下圖所示），當然如果你遇到需要 SC 口的場景，也可以考慮 SC-LC 的光纖跳線方式。

??光纖連接模式：冷接 / 熱熔

因?yàn)檠b修所需光纖長度難以預判，同時插頭穿管時容易卡住，所以往往購買的是一捆一捆的，而非成品線。所以皮線光纖與尾纖接頭相連還需要「冷接或者熱熔」。一般家用冷接和熱熔差距不大，冷接便宜，適合動手能力強的小伙伴。熱熔穩定性更好，但需要借助熱熔機，價格高昂，可以考慮請電信的師傅上門熔接，按芯收費。

個人比較傾向于冷接，相比于熱熔更加實惠，而且假如 5-10 年后光衰比較大了，大不了手動再弄一遍，到時候如果光纖普及 + 熱熔機價格降下來了，還可以考慮再改熱熔。

??光纖插座

有了光纖和接頭之后，就要將其連接到設備上了。如果你是墻內走線，可以考慮直接把線從墻壁里牽出來插在光交換機上，但「光纖插座」會更美觀，有些房間當前只是預留光口，而沒有設備匹配，掉根線在墻上始終不好看。

目前某寶家的光纖面板都還比較便宜，不過在入手時要跟店家確認好是 LC 還是 SC，將光纖接頭插進去就可以了。如果是主交換機這里可以選擇雙光口面板，不過三光口及以上就不推薦了。

（二）網絡模塊

??光纖模塊

光纖插頭想要與終端設備進行通訊外，還需要將光信號轉化為數字信號的模塊——【SFP+ 光纖模塊】，兩根 LC （收 / 發）插入光纖模塊尾端，然后另一端插入交換機上光口上。

在選購光纖模塊時需要注意標簽上的標注，如下圖中的「10G-1310nm-10KM-SM-SFP+」。10G 代表的帶寬速率為 10Gbps，1310nm 代表的波長，10KM 則指有效使用距離，SM 代表單模，SFP+ 代表類型，家用萬兆一般選擇這種規格即可。

??貓棒

說到光纖模塊，不少小伙伴還考慮過【貓棒】這種產品，實際上就是把光貓的功能集成在一個光纖模塊上，直接插在交換機上，省下光貓占據的空間。感興趣的可以看看@醬紫表 的《用貓棒替換光貓，支持 2.5G 突破 1000M 寬帶，100 塊就能帶你用上貓棒 pon stick onu》。

??光電轉換模塊

后面我們會介紹光纖交換機與 RJ45 電口交換機，二者可以互聯，這就涉及到一個新的設備——【光電轉換模塊】，它的末端是 RJ45 電口，前端則是 SFP+ 光口。

光電轉換模塊就是把 RJ45 網線（銅）傳輸?shù)碾娦盘?hào)與光纖傳輸?shù)墓庑盘?hào)進行相互轉換，主要插在光交換機上使用。下圖左側的便是光電轉換模塊，右側則是 LC 光纖與 SFP+ 光纖模塊。

光電轉換模塊缺點就是發熱量很大，當超過溫度閾值之后，帶寬可能會遇到降速，所以最優的方案其實還是光電復用或者既有光口也有電口。

（三）萬兆交換機

??萬兆光口交換機

最后，光纖往往不止一路，而匯聚光纖模塊的設備便是【光纖交換機】，目前比較便宜的有像普聯（TP-LINK）萬兆交換機 TL-ST1008F，它擁有 8 個 SFP+ 萬兆光口也才 749 元，當然你也可以去二手市場淘一些機房淘汰下來的交換機。

??萬兆電口交換機

不過家用還有需要網線的時候，可以加個【萬兆電口交換機】，比如普聯（TP-LINK） TL-ST1008，它有 8 個 RJ45 萬電口，電口接交換機，然后再輸出到光口交換機，這樣基本上可以從機柜輸出 6 路 RJ45 和 7 路光纖，不要說家用了，小型工作室都?jí)蛄恕?/p>

??光電復用交換機

但如果你考慮 All in One 的方案，需要一個設備同時輸出光口（光纖）和電口（網線）的話，就要考慮集成了光口+電口或者光電復用口的方案了，個人比較推薦光電復用，就是光口和電口二選一工作。我目前用的是威聯通（QNAP）QSW-M408-4C 交換機。

它內建了 4 個萬兆光電復用端口（支持 10Gbps、5Gbps、2.5Gbps、1Gbps、100Mbps 自適應）及 8 個千兆以太網絡端口，而且還支持二層（L2）網管功能：LACP、VLAN、ACL、LLDP。

在我現在的房間里，將群暉 DS1621+ 接入了其中兩個電口，在交換機后臺設置了鏈路聚合，最后在 NAS 后臺就能夠看到成功握手了 20Gbps 的網絡帶寬，直接性能拉滿了。

不過 QSW-M408-4C 最多支持 4 路萬兆，全屋光纖就不夠用了。以后會把它放到書房，然后核心交換機考慮更高規格的威聯通（QNAP）QSW-M1208-8C ，它有 12 口萬兆，其中 8 個是光電復用口，一個機器就能搞定全屋，但 5000 元價格就比分開的設備貴上 1 倍。

（四）終端萬兆端口拓展

??PCIe 轉 SFP+ 拓展卡

前面的模塊主要是負責光纖與交換機的連接，接下來我們來看看交換機與終端的萬兆連接模塊。因?yàn)槟壳?Windows 臺式機電腦上用光口的還非常少見，除非你直接買【PCIe 轉 SFP+ 的拓展卡】（如下圖所示），也可以通過 LC 光纖和 SFP+ 模塊相連。

??PCIe 轉 RJ45 拓展卡

或者你可以考慮【PCIe 轉 RJ45 拓展卡】，目前比較常見的就是 intel X540 T2 萬兆雙電口拓展卡，價格在幾百元左右。

如果你從官方訂 iMac 就可以 +750 元升級 10Gbps 電口，當然如果更富一點可以考慮 Mac Studio，默認 10Gbps 網口，用一根六類網線就可以接入萬兆了。

??雷電 3 轉 RJ45（10Gbps）

而筆記本電腦都是電口，2.5Gbps 規格都是鳳毛麟角，5Gbps 乃至 10Gbps 就是聞所未聞了，所以只有通過 USB 端口接駁。但這涉及到一個端口帶寬問題，常見的 USB 3.2 Gen 1 的帶寬有 5Gbps，所以 2.5Gbps 和 5Gbps 的網卡都?jí)蛴昧?。但如果是萬兆就得用 USB 3.2 Gen 2 以上了，其中使用雷電端口轉接最常見。

比如我為 MacBook Pro 16 就搭配了雷電轉萬兆的方案，選擇的是【 威聯通 QNA-T310G1T 雷電 3 轉萬兆網絡轉換器】，它擁有 10GbE NBASE-T 端口。

▼ 可以看到在 Mac 里面已經握手了全雙工 10Gb/s

這個轉換器速率不錯，但有一個缺點就是比較吵且發熱嚴重，只要通電用上一段時間就會有持續的中高頻噪音，所以并不適合放在臥室內。至少不能放在桌面上。而原裝的 0.5 米的雷電 3 數據線線纜又很短，所以我它配了一根 2 米長綠聯的雷電數據線，擺在腳邊噪音明顯就小多了。

??雷電 3 轉 SFP+（10Gbps）

威聯通家還有一個光口的 QNA-T310G1S 轉換機。不僅便宜，而且光口要比電口發熱量更低，但前提就是交換機得有光口，如果你跟我一樣用的光電復用交換機就可以了。

??USB-C 轉 RJ45（5Gbps）

雷電 3 轉萬兆雖然香，但耐不住價格貴，光口要 1200 元，電口直逼 1500 元。所以我又在終端設備里搭配了 2 個?【綠聯 USB-C 轉 5Gbps 網絡轉換器】，售價 400 元不到，相比之下后者的成本僅為前者的 1/4，性價比就很高了，而且自帶 USB-C 線纜，發熱小、無噪音。

綠聯 USB-C 轉 5Gbps 網絡轉換器的網卡芯片為 AQC111U，能夠在 10Mbps / 100Mbps / 1Gbps / 2.5Gbps / 5Gbps 間自適應握手。兼容性方面，macOS 和 iOS 都是免驅使用的，Win7/8/10/11也可以通過內置的驅動安裝后使用。而且這款轉換器是鋁合金材質的外殼，左右兩側都是鏤空設計，可以有效提高散熱效率。

可以看到 Windows 電腦使用這個綠聯 USB-C 轉 5Gbps 后，在菜單的網絡設置中已經成功握手 5000Mbps。從 iPerf3 的測試結果來看，實測搭配 Windows 筆記本的上行速率能夠達到 2.18Gbps，下行速率能夠達到 3.87Gbps，性價比還是很劃算的。

以上就是你在預鋪家庭萬兆光纖時會遇到的大部分設備清單，當然還有高端玩家會考慮加入「軟路由、旁路由」等設備，因?yàn)槠蚓筒辉偻卣沽耍蠹铱梢宰孕袡z索內容進行補充學習。

分享到此結束，感謝您的耐心觀看，我是Geek研究僧，一枚愛好測評的研究生。
