Hi！這里是FCPowerUP，前Expreview超能網電源欄目作者，在業余時間會寫一些PC、數碼類評測或科普，本篇XFX XTi 1000電源評測是我注冊B站專欄后第一次投稿，請各位多指教！

作者我在2014年的時候就寫過XFX XTR 550的評測，當時剛值XFX電源進入國內市場，XFX XTR電源優秀的性能以及合理的價格給我留下不錯的印象。幾年時間過去，XFX電源在國內已經積累了一定的口碑，經常能夠在裝機帖里看到它的身影。XFX電源的代工廠海韻在近期對電源平臺進行了一次大規模的更迭，所以XFX也迎來了新平臺的更迭，推出了新的“XFX XTi 1000”電源，那么這款XFX XTi 1000電源的性能到底如何？

文章導讀：
1.序言
2.開箱
3.拆解
4.測試
4-1.電壓穩定性
4-2.轉換效率、輕載、風扇轉速及5Vsb待機
4-3.交叉負載
4-4.紋波及噪聲
4-5.掉電保持時間
5.總結

眾所周知，XFX的電源幾乎都是基于海韻的平臺改造而來，像上面提到的XTR 550就是基于海韻G系列，產品除了繼承代工廠技術水平之外，也融入了XFX自身的特色，例如玩家們都喜歡的高性價比和靈活的可定制化模組線。

目前XFX在售的電源分別為XTi、XTS、XTR和XT2幾個系列，挖掘一下就可以發現這些型號都有對應的原廠平臺，大致歸類：

XTi是XFX新旗艦產品，80Plus鈦金認證，基于海韻TD平臺，與海韻Prime Titanium相同，目前型號有XTi 850和XTi 1000。

大瓦數的XTS是80Plus白金認證，與海韻P系列XP3同平臺，京東上在售的有一款XTS 1000。小瓦數的XTS 520是無風扇的80Plus白金型號。

XTR系列相對復雜，550/650/750W的型號基于海韻G的RM平臺，80Plus金牌，850W則基于海韻X的KM3平臺，80Plus金牌。

XT2，80Plus銅牌產品，應該是基于海韻S12II的GB平臺。

TS系列，同上，80Plus銅牌，只有一款TS430，原生線材設計。

這次評測的XTi 1000目前在京東的零售價是1899元。

技術特征及賣點：

- 80Plus鈦金牌認證
- EasyRail Plus Technology 智優控
- SolidLink Technology 超固連
- Hybrid Fan Control 靜無影
- Micro Load Stablizer 極耐穩
- 135mm流體動態軸承風扇
- 超低紋波噪聲
- 全模組設計
- 鍍金高電流端子
- 支持多GPU NVIDIA Geforce SLI / AMD Radeon CF
- 支持Haswell
- 實標功率
- 全日系電容
- 智能監控自動保護功能
- 10年質保（10年換新）

XFX XTi 1000規格

2.開箱

相比XFX傳統的黑白灰風格，這一次XFX XTi 1000鈦金電源增加了紅色作為點綴。盒子正面幾個logo展示了主要的技術特征，分別為80Plus鈦金認證、EasyRail Plus Technology、SolidLink Technology、Hybrid Fan Control和Micro Load Stablizer，在京東的詳情頁里，這4個技術特征被分別漢化為智優控、超固連、靜無影和極耐穩。

“EasyRail Plus
Technology智優控”其實按按英文更好理解，即單路+12V的模式加上廠家在全模組接口的電路上進行優化，用戶在模組接口接上電源線材時不需要自己計算電流分配，相比多路+12V的電源安裝起來要簡單地多，是一種簡化安裝的電流分配技術。

“SolidLink Technology超固連”即模組接口采用橫截面積更大、電阻更低的銅柱直接和主PCB進行連接，降低傳輸損耗，減少發熱。

“Hybrid Fan Control靜無影”即混合風扇控制技術，通過電源出風口的Hybrid Fan Control溫控開關可以實現2擋風扇溫控模式，按下開關時，“靜無影”處于關閉狀態，風扇保持常轉，反之未按下時則是開啟“靜無影”模式，電源處于0~50%負載的區間內都會進入風扇不轉動的Fanless無風扇靜音模式。

“Micro Load Stablizer極耐穩”即XFX的輸出電壓穩定技術，相比Intel要求的±5%范圍，XFX聲稱電壓可以控制在±0.5%的范圍內。

包裝的側面還有一些賣點很低調，例如全日系電容、鍍金端子這些非常實在的賣點。

XFX XTi 1000的內包裝是一個加厚的牛皮紙盒。

紙盒第一層放著裝一部分模組線的獨立小盒子，上面還有一本說明書以及一本黑狼電源安裝教程，箱子第二層是電源主體和另外一部分模組線，側邊還有一個小格子是放24Pin線和AC電源線。

模組線材，長度和接口數量可以參考上面規格表。

XFX XTi 1000的主體包了一層氣泡減震膜。電源的包裝處理常見有這么幾種，一種是用絨布套加珍珠棉，一種是塑料薄膜再加牛皮紙支架，XFX XTi 1000是氣泡膜加珍珠棉加牛皮紙盒。這幾種包裝都可以降低電源主體在運輸途中損壞的概率。

XFX XTi 1000主體，磨砂烤漆外殼、灰色+紅色噴漆的logo。

XFX XTi 1000的外殼長度達到17cm，在所有的電源中屬于中等長度，但是在千瓦級電源中屬于正常的長度，機箱較小的用戶要考慮兼容性問題。

XFX XTi 1000的模組接口定義和XFX的XTS、XTR是一樣的，所以模組線都通用，也兼容海韻原廠Prime系列、P系列第二代、P系列第三代、X系列第三代、SnowSilent系列的模組線。

XFX XTi 1000的溫控按鈕被設置在出風口一側，對于用戶來說切換溫控是比以前溫控開關設置在模組接線板一側方便些，但是開關并沒有標識按下/未按下各對應何種溫控模式，說明書里對于溫控開關的功能描述剛好也是和實際情況相反的。

XFX XTi 1000標簽貼于電源背面，支持100-264Vac寬幅電壓輸入，+12V為單路輸出，輸出能力83A/996W，5V和3.3V各25A，聯合輸出能力125W。

XFX XTi 1000的進氣柵格繼承XFX的傳統八邊形，通風面積不小。散熱風扇則是135mm規格。

3.拆解

匯總

制造商：海韻
平臺：TD
風扇：Hong Hua HA13525H12F-Z，135mm，12V，0.50A，2300RPM，F(xiàn)DB流體動態軸承
瞬變?yōu)V波：6x Y電容、3x X電容、2x 共模電感、1x MOV
整流橋：2x Vishay LVB2560 (600V / 25A @105℃)
浪涌電流保護：保險管、NTC熱敏電阻、繼電器
主電容：Nippon Chemi-Con KMR系列（400V / 680uF+470uF 總計1150uF / 2000h @105℃）
APFC：2x Infineon IPP60R125CP (650V / 16A @100℃ / 0.125Ω)
1x Cree C3D10060G (600V / 14.5A @135℃)
主開關管：4x Infineon IPP50R140CP（550V / 15A @100℃ / 0.14Ω)
驅動IC：2x Silicon Labs Si8230BD
+12V整流：8x Infineon 014N04LS (40V / 100 A @25℃ / 1.4mΩ)
5V/3.3V：6x Infineon BSC0906NS (30V / 40A / @100℃ / 4.5mΩ)；PWM主控：ANPEC APW7159
濾波電容：Nippon Chemi-Con KYB / W / KZE 系列電解電容、Rubycon YXG / ZLH 系列電解電容（5Vsb、-12V）、FPCAP固態電容、Nippon Chemi-Con固態電容
主控：Champion CM6901 + On Semiconductor NPC1654
管控IC：Weltrend WT7527V (OVP/UVP/OCP/SCP/PG) 、AS393
5Vsb PWM主控：Leadtrend LD7750R
5Vsb整流管：STU6N65K3 (650V / 3A @100℃ / 1.3Ω)
-12V：ANPEC A5268

雖然XFX XTi 1000和海韻Prime Titanium用了相同的TD平臺，但兩者存在一些差異。TD平臺為Champion CM6901 + On Semiconductor NPC1654控制的主動PFC+LLC全橋諧振拓撲+12V同步整流+5V/3.3V DC-DC生成的方案。

散熱風扇為鴻華HongHua的HA13525H12F-Z，規格135mm，12V，0.50A，最高轉速2300RPM，F(xiàn)DB流體動態軸承。

整體布局：

為方便用戶在不打開機箱的情況下也能切換溫控，設計人員采用了一根很長的線纜連接風扇溫控子板到溫控自鎖開關。

同時底殼還能看到XFX XTi 1000的一級EMI電路以及同步整流MOS用的導熱墊，XFX XTi 1000的一級EMI采用了傳統的EMI電路結合屏蔽罩的方式，其中安裝有2個X電容、1對Y電容和1個保險管。AC插座后方導線采用插件的形式連接到主PCB。

不同于海韻Prime Titanium采用單獨的DC-DC子板，XFX XTi 1000采用的是整合了DC-DC模塊的一體式接線板，12V經過整流之后一部分直接連到模組接線板的端子末端，也就是銅柱末端，這種連接方式就是XFX的“SolidLink Technology”，對應這部分接口都是走+12V大電流，接駁PCIe和CPU供電接口。另外一部分電流通過一根12AWG的粗線傳輸給DC-DC模塊，還有一部分傳輸?shù)侥＝M接線板給24Pin的12V1輸出使用，這部分消耗的+12V并不多，這樣處理妥當。

DC-DC模塊和模組接線板PCB的另外一側，使用了大量的日化固態電容作為最后一階輸出濾波，同時也有單根5V回傳給主PCB的-12V電路生成-12V。

PCB采用SMD紅膠制程和錫膏并存的雙保險制程，減少元件之間的空焊和焊接不良，高壓側輔以絕緣防水涂層。無論是布線水平還是工藝水平都相當高。

主PCB的EMI電路，1個X電容、2對Y電容、1個MOV壓敏電阻、兩個共模電感。整流橋使用了2枚Vishay LVB2560 (600V / 25A @105℃)并聯來減少損耗，共享散熱片。

APFC部分使用了兩個獨立的驅動變壓器進行驅動來減少PFC的損耗，兩枚PFC開關管為英飛凌IPP60R125CP (650V / 16A @100℃ / 0.125Ω)，PFC二極管為Cree的碳化硅肖特基二極管C3D10060G (600V / 14.5A @135℃)。管子背面貼有絕緣散熱貼并且涂有導熱硅脂，PFC開關管管腳套有磁珠并且還打了固定膠水。

主電容為兩顆日本化工（Nippon Chemi-Con）KMR系列電解電容，容量680μF+470μF，累計1150μF/400V，在105℃環境下?lián)碛?000小時工作壽命。對于1000W的電源來說已經超過1W/1μF的用量。

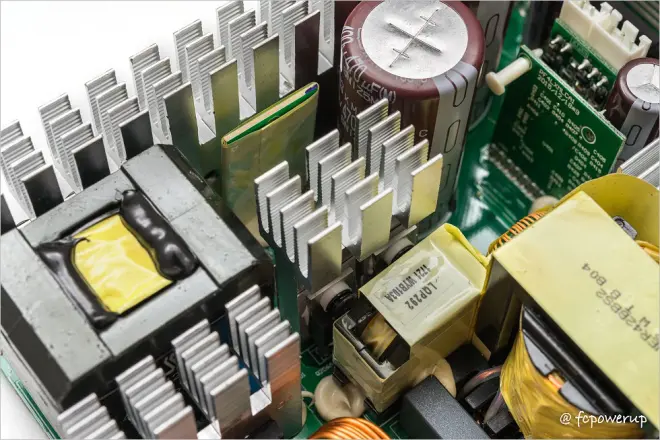

主開關管為四枚英飛凌IPP50R140CP（550V / 15A @100℃ / 0.14Ω)，同樣安裝有獨立的散熱片，驅動IC則是焊接在PCB背面的兩片Silicon Labs Si8230BD。圖中主開關管和APFC散熱片中間包覆黃色絕緣膠帶的PCB子板是APFC的主控子板，上面安裝有一顆On Semiconductor NPC1654 PFC主控。

主開關管右側依次為LPQ磁芯的諧振電感、諧振電容、主變壓器、5Vsb待機變壓器。

12V的同步整流MOS設置在PCB背面，一共采用了8枚英飛凌014N04LS (40V / 100 A @25℃ / 1.4mΩ)，DFN 5x6封裝，表面一側通過導熱貼向外殼傳導熱量，而D極相當于散熱片將熱量往PCB正面方向傳導。

12V同步整流電路在PCB正面一側引出銅片安裝鋁制散熱片加強散熱。散熱片下方是6顆日化470μF/16V的固態電容作為+12V的濾波陣容。

濾波之后一部分通過棒狀電感和日化PSC、尼吉康FP固態電容、日化KZH濾波電容送往PCB的模組接口輸出，一部分輸送到模組板的5V/3.3V DC-DC VRM電路。

5V/3.3V的DC-DC VRM電路設置在模組PCB背面，一共布置了6片英飛凌BSC0906NS(30V / 40A / @ 100℃ / 4.5mΩ)，5V和3.3V各3片，DC-DC電路的PWM主控為ANPEC APW7159。

主控子板和風扇溫控子板，主控子板上的芯片是Champion CM6901。帶有兩個插針接口的子板則是風扇的溫控子板，兩個接口分別連接散熱風扇和溫控按鈕。

左側的小型變壓器為5Vsb待機變壓器。5Vsb配置了Leadtrend LD7750R的PWM主控和一枚意法半導體的STU6N65K3 Power Mos(5.4A / 650V / ＜1.3Ω / TO0220PF絕緣封裝)。右側為-12V生成電路。

管控子板，Weltrend WT7527V負責OVP/UVP/OCP/SCP保護，并且生成PG信號。

4.測試

測試使用的儀器為Chroma 8000系列SMPS自動電源測試系統、泰克數字示波器以及光電測速儀。其中Chroma 8000包含9組63640-80-80、2組63630-80-60和1組63610-80-20可編程直流電子負載，測試負載能力達到4300W，是目前國內最先進的電源測試系統。

本次測試增加了超載測試，超載幅度10%，1000W的電源也就是超載到1100W，主要考核電源是否會觸發保護，能否穩定輸出，輸出電壓值不計入電壓偏離以及負載調整率的計算中。

靜態均衡負載的電流設置如下：

XFX XTi 1000靜態均衡負載的測試結果匯總?cè)缦拢?/p>

4-1.電壓穩定性

Intel ATX12V規范中對于各組電壓的輸出范圍有著明確的要求，在整個負載范圍內，+12V、+5V、+3.3V和+5Vsb的輸出范圍應不超過±5%，對-12V的要求則是±10%。

XFX XTi 1000鈦金電源均衡負載的電壓穩定性情況：

12V最大偏離2.07%，負載調整率0.07%。

我一直希望能夠以數據庫中的電源橫向?qū)Ρ葋眢w現出電源性能所處的位置，這樣會比較客觀，也不需要我對電源性能進行太多主觀的描述以影響文章的公正。目前評測的電源有了6款，屬于中高端到高端的產品，XFX XTi 1000的性能處于何種水平讀者們可以在對比的條形圖中看到。

5V最大偏離0.56%，負載調整率0.28%。

3.3V最大偏離1.18%，負載調整率0.39%。

4-2.轉換效率、輕載、風扇轉速及5Vsb待機

4-2-1.均衡負載效率

轉換效率測試條件同均衡負載的電壓測試，都在230Vac 50Hz環境下測得，電流配置一致。

XFX XTi 1000鈦金電源在30W起步的轉換效率為81.2%，峰值效率出現在350W處的94.68%，1000W滿載效率93.57%。100W-1000W滿載輸出的平均轉換效率為94.17%。

4-2-2.空載及輕載

短接PS-ON和GND，無論風扇是否開啟，測得XFX XTi 1000空載消耗功率為4.6~4.8W。

輕載測試分別為電源DC輸出12W、30W、50W、75W和100W。

其中12W為模擬低功耗平臺的功耗，只有極少數最小化的低功耗ITX/STX平臺在待機狀態下才能達到。

30W、50W代表了絕大部分PC平臺在桌面待機時的功耗，75W、100W為典型的輕載應用功耗，代表網頁瀏覽和Office辦公等用途。

測試主要考核電源的電壓穩定性，三組主要輸出電壓必須在Intel ATX12V規范規定的±5%的范圍內。另外取得轉換效率和風扇轉速的情況。

XFX XTi 1000鈦金電源在測試中12V最大偏離2.07%，5V為0.56%，3.3V為1.18%。

XFX XTi 1000鈦金電源在30W~100W的平均轉換效率為88.74%。

XFX XTi 1000鈦金電源支持Hybird Mode溫控，在半載之前風扇是停轉的，輕載部分的測試也包含其中，除了開機轉動一下之外其他時間基本不會轉動。

4-2-3.風扇轉速

XFX XTi 1000采用來自鴻華的135mm散熱風扇，HA13525H12F-Z，電壓12V，額定電流0.5A，最高轉速2300RPM。

XFX XTi 1000鈦金電源的Hybrid Fan Mode溫控切換按鈕設置在電源出風口一側，開關并沒有標識按下/未按下各對應何種溫控模式，以實際使用所觸發的溫控模式，按下時為標準模式，風扇會根據系統的負載情況調節轉速，未按下時為靜音模式，系統處于輕載時風扇停轉。

室溫約26℃時，按下XFX XTi 1000鈦金電源的溫控開關，進入正常模式，風扇轉速在600轉逐漸上升到滿載的800轉，當超載到1100W時風扇轉速提高到850轉。而當未按下開關，處于靜音模式時，風扇到電源輸出400W時才開始啟動，轉速為600轉，轉速到滿載時提升到840轉，超載1100W時風扇轉速提高到940轉。

135mm規格的風扇在轉速達到接近1000轉時的風切聲還是比較明顯的，對于噪聲敏感的用戶建議把靜音模式打開，可以獲得大概400~500W的完全無風扇模式的工作區間，這對于普通的單CPU+單顯卡用戶來說比較實用，而對于多顯卡長期滿載的用戶，建議切換到正常溫控模式。

4-2-4.5Vsb待機效率

Intel ATX12V v2.31規范中對5Vsb的要求為：待機空載消耗小于1W，在0.1A、0.25A、1A的負載下轉換效率應該高于50%、60%、70%。

XFX XTi 1000鈦金電源的5Vsb空載時消耗輸入功率0.13W，可以滿足歐盟的ErP Lot 6 2013標準，0.1A、0.25A、1A效率為66.4%、73.6%、79.2%，也可以達到Intel ATX12V v2.31的要求。

5Vsb不開機時最大偏離-3.02%，負載調整率1.86%。

4-3.交叉負載

交叉負載是按Intel ATX12V 2.31、SSI EPS12V 2.92電源設計指導規范，結合近來高功耗的獨立顯卡、低功耗的ITX/STX平臺所設計。

測試總共分為7個檔：

應對大功率電源，這次把負載1的12V拉偏改為超載測試

負載1-超載：超載到1120W，測試超載時各路電壓穩定性。

負載2-5V拉偏：極限拉偏，測試5V滿載，12V、3.3V空載時的電壓穩定性。

負載3-3.3V拉偏：極限拉偏，測試3.3V滿載，12V、5V空載時的電壓穩定性。

負載4-整機輕載：測試整機處于極低負載時的電壓穩定性。

負載5-輔路滿載、12V輕載：5V、3.3V最大負載、12V輕載，模擬多個機械硬盤同時啟動的情況。

負載6-整機滿載：12V、5V和3.3V同時拉載到最大負載，模擬整機滿載；

負載7-偏重12V、輔路輕載：12V最大負載、5V、3.3V輕載，模擬極限超頻、或者使用單個SSD運行3D游戲的情況；

交叉負載也主要考核電源輸出電壓的穩定性，輸出電壓必須在Intel ATX12V規范規定的±5%的范圍內，電壓偏離額定值越小越好。負載調整率即電壓跌落情況，數值越小電壓穩定性越強。

交叉負載測試中XFX XTi 1000鈦金電源也同樣表現出精準的電壓控制，12V基本是紋絲不動，5V動了0.54%，3.3V是-0.64%。

4-4.紋波及噪聲

紋波和噪聲（Ripple & Noise）也是備受關注的一個項目，過高的紋波會干擾數字電路，影響電路工作的穩定性。從“紋波太大硬盤有壞區”到“波紋不穩炸四方”（注：此處應為紋波，而非波紋），足以見得普通用戶對其重視程度。

紋波和噪聲是電源直流輸中的交流成分，一部分可能是交流電經過整流穩壓后仍然存在的交流成分，一部分則是電路晶體管本身所產生的開關噪聲，如果用示波器觀察就可以看到電壓像水波紋一樣波動，所以叫紋波。

Intel ATX12V v2.31中規定，+12V、+5V、+3.3V、-12V和+5Vsb的輸出紋波與噪聲的Vp-p分別不得超過120mV、50mV、50mV、120mV和50mV。本測試主要針對12V、5V、3.3V和5Vsb，對-12V不作要求。測試使用數字示波器在20MHz模擬帶寬下按Intel ATX12V v2.31規范給治具板測量點處并接去耦電容進行測量。

測試選擇了有意義的7個檔位，50W代表桌面待機的情況，100W代表辦公和上網時的情況，300W代表單顯卡游戲的情況，滿載和拉偏則是測試電源各路最高負荷時的情況。

50W、100W、300W、1000W的測試電流配置情況同均衡負載，12V拉偏、5V拉偏和3.3V拉偏的電流配置則同交叉負載測試中的3檔滿載極限拉偏。

示波器截圖：

通道1、2、3從上往下依次是12V、5V和3.3V的紋波截圖。

50W負載

12V Vp-p值24.8mV，5V Vp-p值11.2mV，3.3V Vp-p值6.2mV。

100W負載

12V Vp-p值21.2mV，5V Vp-p值12mV，3.3V Vp-p值6.8mV。

300W負載

12V Vp-p值16mV，5V Vp-p值15.6mV，3.3V Vp-p值10.2mV。

12V拉偏

12V Vp-p值35.6mV，5V Vp-p值23.2mV，3.3V Vp-p值17.6mV。

5V拉偏

12V Vp-p值16mV，5V Vp-p值15.6mV，3.3V Vp-p值10.2mV。

3.3V拉偏

12V Vp-p值16mV，5V Vp-p值15.6mV，3.3V Vp-p值10.2mV。

XFX XTi 1000鈦金電源的12V同樣是帶有明顯的100Hz低頻分量，整機滿載時，12V表現優秀，5V/3.3V表現優良。

4-5.滿載保持時間

掉電保持時間（Hold-up Time）指的是AC掉電后主要的DC電壓輸出值跌出5%的時間，在本次評測開始，我按照最新的Intel ATX12V v2.31標準修正了保持時間的要求，對于各組輸出電壓增加1ms的要求，求在電源處于滿載輸出時，掉電保持時間不能小于17s。按Intel規定PWR-OK（即Power-Good信號，PG）掉電保持時間也要大于16ms，這和之前的要求一致。

這意味著面臨16ms以內的AC掉電或者切換到UPS的間隙，電源能夠維持電腦運轉而不至于出現關機或者重啟的情況，同時為了維持其他硬件的正常工作，DC電壓的掉電保持時間必須比PG保持時間還要長，否則其他硬件無法維持正常工作狀態，或者來不及采取例如機械硬盤磁頭歸位、SSD掉電保護等應急措施。

測試電流配置同均衡負載的滿載1000W，主要考核12V、5V和PG的保持時間，若后續SSD對3.3V的使用量加大，將考慮加入3.3V的保持時間測試。

XFX XTi 1000鈦金電源的保持時間測試結果如下表：

XFX XTi 1000鈦金電源的掉電保持時間都符合Intel ATX12V的規范要求，主電容堆得夠大，這方面的性能沒什么問題。

示波器截圖及對比：

12V

5V

Power-Good

5.總結

XFX XTi 1000鈦金電源順利通過我設計的電源測試項目，從測試來看，它保持了這一方案強大的電壓穩定性和高轉換效率。無論是在均衡負載還是在交叉負載中，它的電壓穩定性都有著極好的表現。效率方面，它也對得起80Plus鈦金牌的水準，輕載比起普通的千瓦級電源有更高的效率，滿載甚至超載時也能夠保持穩定高效的輸出。

XFX XTi 1000鈦金電源和海韻原廠的Prime Titanium共用平臺，用料水平基本一致，布線設計有一些區別，例如XFX XTi的DC-DC電路是整合一體式的，另外可以看到在生產工藝方面XFX XTi也有一些細微的改變，例如給高壓側的PCB背面涂上絕緣防水漆來加強電路使用壽命。

XFX XTi 1000鈦金電源沒有明顯的缺點，短板是低壓兩路的紋波在滿載時會稍微弱一些，不過按規格來看，20mV的水平也跟宣傳的相符合。其次是溫控開關的使用指南沒有完善好。XFX
XTi 1000鈦金電源的優勢是兼容上一代乃至海韻原廠其他型號電源的模組線，用戶升級電源不需要額外再去定制一組新的模組線，最近在京東下單還可以獲贈一套Element Ti鈦元素鍍銀定制線。而從市場的角度來分析，鈦金牌的電源目前型號仍然是寥寥無幾，售價1899元再加上千瓦級輸出功率以及十年換新質保，XFX XTi 1000鈦金電源在千瓦級電源中非常有競爭力。

優點：

- 10年換新；
- 外觀不錯；
- 保持時間較長；
- +12V紋波控制不錯；
- 80Plus鈦金效率；
- 電壓穩定性非常好；
- 做工整潔，用料大方；
- 1000W@50℃的輸出能力；
- 風扇低載停轉技術；
- 全模組，兼容同品牌產品模組線；

不足：

- 溫控按鈕使用的指導描述不足；
