近日，意法半導體發布最新一代碳化硅(SiC)功率器件，并堅定將持續長期投資SiC市場。具備節能潛能的 SiC 功率 MOSFET，非常適合電動汽車和工業應用。新一代SiC 器件專為適用 800V驅動系統的高端汽車應用進行了設計優化，包括電動汽車動力電機逆變器、車載充電機、DC/DC變換器和電子空調壓縮機，可加快充電速度、減輕電動汽車重量，并獲得更長的續航里程。這款產品還適合工業應用，可提高驅動電機、可再生能源轉換器和儲能系統、電信電源、數據中心電源等應用的能效。

意法半導體大力投入的碳化硅材料，具備耐高壓、耐高溫、高頻、抗輻射等優良電氣特性，突破硅基半導體材料物理限制，是第三代半導體核心材料。

第三代半導體一般指禁帶寬度大于 2.2eV 的半導體材料，也稱為寬禁帶半導體材料。

碳化硅（SiC）材料的禁帶寬度大約為硅材料的三倍，且極限溫度遠超硅材料，這些物理特性使得碳化硅材料更好地應用于高壓、高溫環境。此外，相比于硅基器件，同性能的碳化硅器件尺寸更小、重量更輕、能量損耗更少。在高溫、高壓、高頻領域，碳化硅將逐步替代硅器件，如 5G 通訊基站、軌道交通、特高壓輸電、新能源汽車等領域。

氮化鎵（GaN）作為第三代半導體具有寬帶隙（3.4 eV）、擊穿場強大（3.3 MW / cm）、電子飽和漂移速度高（2.7 * 107 cm / s）等物理結構優勢。在以往的半導體材料中，Si 是目前集成 電路及半導體器件的主要材料，但其帶隙窄，擊穿電壓低，在高頻高功率器件的應用上效果不佳。以 GaAs 代表的第二代半導體材料由于電子遷移速率高，抗輻射等優點在微波通信領域有著重要的應用價值，是目前通信用半導體材料的基礎。而 GaN 相較前兩代半導體材料具有更大的禁帶寬度和擊穿電壓，同時化學穩定性高，能夠耐高溫、耐腐蝕，因此在光電器件以及高頻高功率電子器件應用上具有廣闊的前景。

01 下游應用迭起+綠色能源需求+后摩爾時代驅動第三代半導體大發展

下游應用迭起，第三代半導體因物理性能優異競爭力極強

新能源汽車等帶動第三代半導體在大功率電力電子器件起量。快充裝置、輸變電 系統、軌道交通、電動汽車和充電樁等都需要大功率、高效率的電力電子器件。以新能源汽車為例，采用碳化硅器件可延長電動車的行駛里程、縮短電動車的充電時間以及擴大電池容量等，越來越多的新能源汽車企業布局碳化硅器件使用。。

AIoT 時代驅動的光電器件大發展。在 AIoT 時代，智慧化產品滲透率更加迅速提升，智能家居照明市場將迎來機遇。第三代半導體尤其在短波長光電器件方面有很明顯的優勢。

5G 時代驅動 GaN 射頻器件快速發展。相比于砷化鎵和硅等半導體材料，在微波毫米波段的第三代半導體器件工作效率和輸出功率明顯高，適合做射頻功率器件。民用射頻器件主要用在移動通信方面，包括現在的 4G、5G 和未來的 6G 通信。例如，國內新裝的 4G 和 5G 移動通信的基站幾乎全用氮化鎵器件。尤其是 5G 基站采用 MIMO 收發體制，每個基站 64 路收發，耗電量是 4G 基站的 3 倍以上，而且基站的密集度還要高于 4G 基站，不用高效率的氮化鎵器件幾乎是不可能的。

保證能源安全，第三代半導體助力 “碳達峰 、碳中和 ”目標實現

第三代半導體材料和技術對于建成可循環的高效、高可靠性的能源網絡起到至關重要的作用，可助力實現光伏、風電 （電能生產），直流特高壓輸電（電能傳輸），新能源汽車、工業電源、機車牽引、消費電源（電能使用）等領域的電能高效轉換，推動能源綠色低碳發展。

當前能源技術革命已經從電力高端裝備的發展逐步向由材料革命的發展來帶動和引領，第三代半導體有望成為綠色經濟的中流砥柱。實現“碳達峰、碳中和”的關鍵在于加快推進能源開發清潔替代和能源消費電能替代。

SiC 助力汽車降低 5 倍能力損耗。以第三代半導體的典型應用場景 —— 新能源汽車為例，據福特汽車公開信息，相比于傳統硅芯片（如 IGBT）驅動的新能源汽車，由第三代半導體材料制成芯片驅動的新能源汽車，可以將能量損耗降低 5 倍左右。

SiC 提高電機逆變器效率 4%，整車?yán)m(xù)航里程約 7%。碳化硅技術的應用與整車?yán)m(xù)航里程的提升有著緊密的聯系，第三代半導體材料在提高能效、電源系統小型化、提高耐壓等方面的性能已經達到了硅器件無法企及的高度。小鵬汽車動力總成中心 IPU 硬件高級專家陳宏表示，采用碳化硅技術后，電機逆變器效率能夠提升約 4%，整車?yán)m(xù)航里程將增加約 7%。

SiC 賦能光伏發電，增加太陽能轉換效率。碳化硅具備的材料優勢與硅器件相比，可以以更高的電壓、頻率和電流來開關，同時更高效地管理熱量累積，在功率升壓電路中使太陽能轉換的效率更高。據國際能源署 IEA 估計，如果到 2024 年，假如僅 2% 的分布式太陽能光伏系統部署了碳化硅，其額外可產生的發電量將多達 10GW。

GaN 和 SiC 是太陽能逆變器的關鍵。據 Lux Research 研究，由氮化鎵和碳化硅制成的分布式電力電子系統可以將太陽能微型和串狀逆變器的效率提高 98%以上，二極管的能量增益超過 1.5%，而晶體管的能量增益超過 4%。氮化鎵和碳化硅還可以通過降低無源元件的故障率、減少占地面積和節省安裝成本等方式間接節約成本。此外，他們優異的熱導率減少了逆變器中散熱器的尺寸，進而降低材料成本。

超高壓 SiC 器件在智能電網固態變壓器中的應用有利于智能電網的進一步發展。在電力網絡中，碳化硅器件因其耐高壓和耐高溫的物理特性，可以更好地適應于智能電網的固態變壓器的材料需求，簡化固態變壓器的電路結構，減小散熱器空間，并通過提升開關頻率來提高單位功率密度。

GaN FET 在汽車和工業領域獨具優勢, 助力減少碳排放。GaN FET 有較高功率密度和效率，并可以大幅減少電源磁性器件的尺寸、延長電池續航、提升系統可靠性、降低設計成本。

GaN 功率器件在數據中心的應用可以大幅降低數據中心的能耗，幫助減少 30-40%的能源浪費。據元拓高科官網，若全球采用硅芯片器件的數據中心都升級為氮化鎵功率芯片器件，那么全球的數據中心將減少 30-40%的能源浪費，相當于節省了 100 兆瓦時太陽 能和減少 1.25 億噸二氧化碳排放量。

后摩爾時代來臨，第三代半導體為代表的核心材料是芯片性能提升的基石

后摩爾時代來臨，新材料新架構的創新支撐各類新應用蓬勃發展。以 SiC、GaN 為代表的寬禁帶半導體材料工藝成為芯片研發的主旋律。SiC、GaN 擁有高的擊穿電場強度、高工作溫度、低器件導通電阻、高電子密度等優勢，在后摩爾時代極具潛力。同時，化合物半導體與硅器件高度結合，在硅襯底上生長化合物，是后摩爾時代的一個非常有意義、極具發展?jié)摿Φ念I(lǐng)域。

第三代半導體制備成本與傳統產品價差持續縮小，產業鏈龍頭效應初顯

第三代半導體襯底成本相對較高，SiC 功率器件用外延片主要生長在 SiC 單晶襯底上，制備技術門檻較高；而GaN 器件根據其應用領域，采用不同襯底材料，主要在包括藍寶石、GaN、Si、SiC等襯底上生長 GaN 厚膜，價格較為昂貴，但綜合成本優勢大于傳統硅基，與傳統產品價差持續縮小。未來隨著全球半導體廠商加速研發及擴產，產線良率將逐步提高，從而提高晶圓利用率，將會有效降低器件成本。

▲圖5????GaN/SiC 不同襯底應用情況

SiC 產業鏈主要包含粉體、單晶材料、外延材料、芯片制備、功率器件、模塊封裝和應用等環節。從產業鏈格局來看，美國僅科銳一家公司的 SiC 晶圓產量就占據全球 60%以上，日本和歐洲緊隨其后。日本在 SiC 半導體設備和功率模塊方面優勢較大，比較典型的企業包括富士電機、三菱電機、昭和電工、羅姆半導體等。歐洲在 SiC 襯底、外延片等方面優勢較大，典型的公司包括瑞典的 Norstel、德國的英飛凌和瑞士的意法半導體。與國外企業相比，國內企業整體競爭力較弱，但在全產業鏈上都有所布局，且近年來的進步十分迅速。

GaN 產業鏈包括上游襯底、中游外延片、下游器件模塊等環節。全球 GaN 射頻器件領域，住友電工和科銳是龍頭企業，市場占有率均超過 30%，其次為 Qorvo 和 MACOM。

02 產業鏈各環節產能增長，但供給仍然不足

我國產線陸續開通，第三代半導體領域 6 英寸 、8 英寸的晶圓漸成主流。截至 2020 年底，國內約有 8 條 SiC 制造產線，10 條正在建設；7 條 GaNon-Si 產線，4 條正在建設。

供給側：我國 2020 年 SiC 導電型襯底產能（折 合 6 英寸）約 18 萬片，外延 22 萬片，Si 基 GaN 外延約 28 萬片。需求側：預計 2025 年我國僅新能源汽車板塊就需 75 萬片等效 SiC 6 寸晶圓，快充市場需要 67 萬片 GaN 相關晶圓，現有產能與需求差距較大，如不在 2025 年前加速擴產，供給會持續緊缺。

當前新能源汽車、 PD 快充、 5G 等下游應用市場增長超預期，國內現有產品商業化供給無法滿足市場需求，尤其是 SiC 電力電子和 GaN 存在較大缺口。我國第三代半導體各環節國產化率較低，超過八成的產品依賴進口。在這種情況下，希望國內有實力的企業在謀劃擴產、增加產能供給的同時，還要加強技術攻關，提升產品性能、良率和可靠性，并加速降低成本。

物理性能優勢+節能減排需求，SiC 應用多點開花

• SiC 在新能源汽車領域備受青睞，未來五年帶動 60 億美元市場

• SiC 在充電基礎設施市場空間廣闊，將在直流充電樁帶動下實現突破

• SiC 在光伏發電領域優勢顯著，為系統的小型高效帶來可能

光電+射頻+電力電子起量，GaN 應用場景廣闊

• 2022 年，預計GaN 下游市場超十億美元，電力電子、射頻、光電領域起量前夕

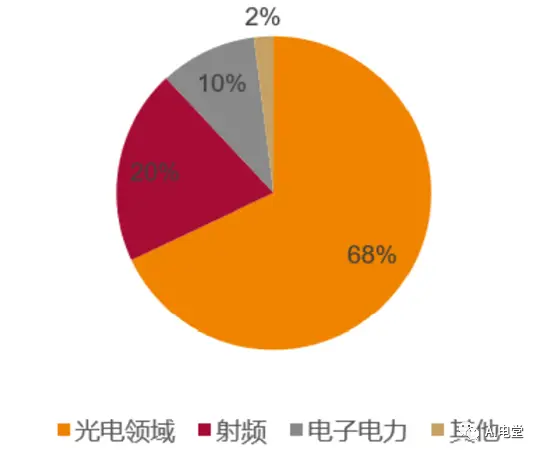

• GaN 在光電子領域占據主要市場，是制造 Micro-LED 芯片的優選

• GaN 在電力電子市場深受認可，消費快充+汽車電子增長空間廣闊

• GaN 在射頻領域市場潛能可觀，為 5G 時代功率放大器核心

• GaN 異質外延方面產品線持續擴充完善，Si 基 GaN、SiC 基 GaN 前景廣闊

03?產業競爭格局：美日歐三足鼎立，我國漸行漸近

隨著市場需求增強，美日歐龍頭企業展開全面戰略部署，不斷擴大產能，占第三代半導體戰略制高點

2019 年，Cree 宣布投資 10 億 美元擴大 SiC 產能，建造一座采用最先進技術的自動化 200mm SiC 生產工廠和一座材料超級工廠，實現 SiC 晶圓制造產能和 SiC 材料生產的 30 倍增長，以滿足 2024 年之前的 預期市場增長。近日，科銳首席執行官也再次確認，其位于紐約州馬西鎮的碳化硅（SiC） 晶圓廠有望在 2022 年初投產，該廠于 2019 年開始建設，為“世界上最大”的碳化硅晶 圓廠，將聚焦車規級產品，是科銳 10 億美元擴大碳化硅產能計劃的一部分，也是該公司有史以來最大手筆的投資。同時，科銳宣布與意法半導體（ST）擴大現有的多年長期碳 化硅（SiC）晶圓供應協議。根據新的供應協議，科銳在未來幾年將向意法半導體提供 150 毫米碳化硅裸片和外延片。

美日歐均推進第三代半導體技術的研發項目，搶占技術制高點。2014 年初，美國宣布成立“下一代功率電子技術國家制造業創新中心”，期望通過加強第三代半導體技術的研發和產業化，使美國占領下一代功率電子產業這個正出現的規模最大、發展最快的新興市場，并為美國創造出一大批高收入就業崗位。

日本建立了“下一代功率半導體封裝技術開發聯盟”，由大阪大學牽頭，協同羅姆、三菱電機、松下電器等 18 家從事 SiC 和 GaN 材料、器件以及應用技術開發及產業化的知名企業、大學和研究中心，共同開發適應 SiC 和 GaN 等下一代功率半導體特點的先進封裝技術。

歐洲啟動了產學研項目“LAST POWER”，由意法半導體公司牽頭，協同來自意大利、德國等六個歐洲國家的企業、大學和公共研究中心，聯合攻關 SiC 和 GaN 的關鍵技術。項目通過研發高性價比且高可靠性的 SiC 和 GaN 功率電子技術，使歐洲躋身于世界高能效功率芯片研究與商用的最前沿。

SiC 美國優勢顯著，歐洲產業鏈完備，日本在設備和模塊技術方面領先目前，碳化硅晶片產業格局呈現美國全球獨大的特點。以導電型產品為例， 2018 年美國占有全球碳化硅晶片產量的 70%以上，僅 CREE 公司就占據一半以上市場份額，剩余份額大部分被日本和歐洲的其他碳化硅企業占據。歐洲擁有完整的 SiC 襯底、外延、器件、應用產業鏈，日本是設備和模塊開發方面的絕對領先者。

GaN 國際產業格局初定，美日歐三足鼎立

當前全球 GaN 產業處于由海外主導的寡頭市場。在電力電子領域，美國擁有較完整的 產業鏈，歐盟主要聚焦在外延環節，日本信越和富士電機等在襯底和外延占優。在微波射頻領域，目前全球約有超過 30 家企業已經從事 GaN 的研發生產，其中 10 家左右已實現 GaN 的量產化和商業化。

海外群雄爭霸，占盡先導優勢

1）CREE：寬禁帶半導體龍頭

SiC 領域最強者，8 英寸產線成功研發投建。CREE 公司成立于 1987 年，是集化合物半導體材料、功率器件、微波射頻器件、LED 照明解決方案于一體的知名制造商，研發并生產碳化硅、氮化鎵等第三代半導體襯底與器件。

4英寸、6 英寸 SiC 晶圓量產，8 寸晶圓成功投建。CREE 在碳化硅晶片制造產業中擁有晶圓尺寸的代際優勢，不僅具備成熟的 6 英寸晶片制備技術及規?；a(chǎn)能，并成功研制并投資建設 8 英寸晶片產線。

2）英飛凌：SiC 領域領軍人，GaN 已投入量產

碳化硅領域領軍人，深耕行業 20 年。英飛凌 1992 年開始研發 SiC 功率器件，1998 年建立 2 英寸生產線，2001 年推出第一個 SiC 產品。20 年來公司的碳化硅技術在不斷進步，2006 年發布采用 MPS 技術的二極管，解決耐沖擊電流的痛點；2013 年推出第五代薄晶圓技術二極管，2014 — 2017 年先后發布 SiC JFET，第五代 1200V 二極管，6 英寸技術和 SiC 溝槽柵 MOSFET。2019 年以來，英飛凌推出 CoolSiC? MOSFET 系列，CoolSiC? 單管產品采用 TO 和 SMD 封裝，電壓等級為 650 V、1200 V 和 1700 V，額定導通電阻為 27 m?-1000 m?，適用于硬開關和諧振開關拓?fù)?，即使橋接拓?fù)渲嘘P(guān)斷電壓為零時，出色的寄生導通抗擾度也可在低動態損耗方面樹立基準，優化開關性能。

電源管理及射頻技術助英飛凌搶占新興市場先機。英飛凌作為全球領先的半導體科技公司，在電源管理及射頻領域不斷革新，開發高性能產品來滿足市場對高能效的需求。在整個功率器件（Power Device）市場，目前公司的硅產品包括低壓 MOS、高壓 MOS，以及 IGBT 等。英飛凌產品的優勢包括：具備更高功率密度，可實現更加小巧、輕便的設計， 從而降低系統總成本和運行成本，以及減少資本支出。

英飛凌 GaN 解決方案已投入量產。英飛凌推出的 GaN 解決方案 CoolGaN600V 增強型 HEMT 和 GaN 開關管專用驅動 IC（GaN EiceDRIVER IC）產品具有優越性。CoolGaN600V 增強型 HEMT 采用可靠的常閉概念，經過專門優化，可實現快速開通和關斷。它們可在開關模式電源（SMPS）中實現高能效和高功率密度，其優值系數（FOM）在當前市場上的所有 600Ｖ器件中首屈一指，非常適用于服務器和電信設備中使用的開關電源產品。

3）意法半導體：與終端應用企業形成強綁定，完善產業布局

意法半導體通過戰略收購并購加速布局 SiC 業務，提高產品良率和產品競爭力。2019 年 12 月 2 日，意法半導體完成對瑞典碳化硅晶圓制造商 Norstel AB 的整體收購，即擁有了第三代半導體的全球研發和制造能力，后期將繼續發展 150mm 碳化硅裸片和外延片生產業務，研發 200mm 晶圓以及更廣泛的寬禁帶材料。在全球碳化硅產能受限的大環境下，整體并購 Norstel 將有助于增強 ST 內部的 SiC 生態系統，提高生產靈活性，使 ST 能夠更好地控制晶片的良率和質量改進，并為碳化硅長遠規劃。

首批 200mm 碳化硅晶圓落地，意法半導體占據 8 寸 SiC 晶圓領先地位。2021 年 7 月 27 日，意法半導體宣布，ST 瑞典北雪平工廠制造出首批 200mm (8寸)碳化硅晶圓片，這些晶圓將用于生產下一代電力電子芯片的產品原型。SiC 晶圓升級到 200mm 標志著 ST 面向汽車和工業客戶的擴產計劃取得重要的階段性成功，鞏固了 ST 在這一開創性技術領域的領導地位，提高了電力電子芯片的輕量化和能效。
2020 年 1 月 16 日，意法半導體與羅姆集團旗下的 SiCrystal 公司簽署了一份碳化硅（SiC）晶圓長期供應協議， SiCrystal 將向意法半導體提供總價超過 1.2 億美元的先進的 150mm 碳化硅晶片，滿足時下市場對碳化硅功率器件日益增長的需求，補充內部產能缺口。

終端應用企業合作趨勢明顯，完善產業布局。2019 年 9 月 10 日，意法半導體被雷諾-日產-三菱聯盟指定為高能效碳化硅技術合作伙伴，為聯盟即將推出的新一代電動汽車的先進車載充電器（OBC）提供功率電子器件，并計劃于 2021 年投入量產。

推出高性能 GaN 系列 面向汽車應用、可靠性更高。2021 年 5 月，意法半導體宣布推出其新系列、智能集成的氮化鎵（GaN）解決方案 STi2GaN。隨著汽車行業不斷轉向電氣化平臺，STi2GaN 將采用創新獨特方式將電力與智能相結合，推出汽車行業所需的緊湊、高性能解決方案。該 STi2GaN 系列將單片功率級、GaN 技術的驅動器和保護器以及用于特定應用程序 IC（集成電路）與附加的處理和控制電路相結合，并通過新型無粘結封裝技術提供高魯棒性、可靠性和性能。

4）住友電工：全球第三代半導體射頻領域引領者

通過開發獨有技術和對新業務的挑戰，確立 5 大事業領域。在第三代半導體射頻領域具有壓倒性占市率。公司也是日本國內唯一 GaAs 晶圓制造業者，目前除了已在美國產線量產之外，千葉縣產線也量產在即。

我國政策和市場雙輪推動，國產第三代半導體產業發展前景光明

我國第三代半導體產業起步較晚，在 GaN 單晶等基礎材料制備方面還存在一定代差。未來在大尺寸、 高質量籽晶方面還需要進一步破解。

國家政策持續向好，扶持力度不斷增強。近年來，國務院及工信部、科技部等多部門出臺了一系列扶持第三代半導體材料產業發展的利好政策。多地區也已下發相關政策，大力扶持第三代半導體材料產業快速發展。

目前，我國碳化硅產業研發實力提升，與先進水平差距縮小，形成以 4 英寸主體、6 英寸為骨干、8 英寸為后繼的 SiC 襯底發展局面。多家國內公司不斷推動創新，中國第三代半導體產業發展正當時。

三安光電通過設立廈門三安光電全資子公司發力化合物半導體市場，研發生產砷化鎵半導體芯片及氮化鎵高功率半導體芯片產品，包含第二代（砷化鎵（GaAs）和磷化銦（InP））、第三代（碳化硅 （SiC）和氮化鎵（GaN））。在微波射頻領域，當前已推出具有國際競爭 力的 GaAs HBT、pHEMT 等面向射頻應用的先進制程工藝，已建成專業化、規?；?4 吋、6 吋化合物晶圓制造產線；在電力電子領域，推出高可靠性、高功率密度的 SiC 功率二極管及硅基氮化鎵功率器件；在光通訊領域，已具備生產 DFB、VCSEL、 PD APD 等數通產品的能力，并面向 3D sensing，紅外 LiDAR 等消費應用領域開發出高功率可見波段，紅外波段 VCSEL、及端面發光激光器（EEL）等產品。

聞泰科技積極布局第三代半導體，氮化鎵已通過車規認證測試并實現量產。子公司安世半導體在行業推出性能領先的第三代半導體氮化鎵功率器件 (GaN FET)，目標市場包括電動汽車、數據中心、電信設備、工業自動化和高端電源，特別是在插電式混合動力汽車或純電動汽車中，氮化鎵技術是其使用的牽引逆變器的首選技術。

斯達半導以 IGBT 技術為基礎，不斷突破和積累下一代以 SiC、GaN 器件為代表的寬禁帶功率半導體器件的關鍵技術，大力發展車規級功率器件加碼布局碳化硅功率芯片，加速?lài)?guó)產替代提升核心競爭力。

華潤微旗下國內首條 6 英寸商用 SiC 晶圓生產線量產，充分利用 IDM 模式優勢和在功率器件領域長期的技術積累開展 SiC 功率器件研發，推出第一代 SiC 工業級肖特基二極管(1200V、650V)系列產品。

還有很多公司積極布局第三代半導體，如立昂微的 GaN 芯片產能爬坡，規?；a(chǎn)在即；士蘭微SiC 中試線實現通線；揚杰科技不斷強化 SiC 功率器件等研發力度，力圖打造半導體功率器件全系列產品的一站式供應奠；賽微電子的 SiC、GaN 外延技術領先，正由小規模試產轉向量產；捷捷微電與科研院所合作研發第三代半導體相關技術，不斷拓寬應用領域。

寬禁帶半導體器件將是未來電力電子技術的重要價值增長點，政策扶持、應用推進、資本追捧，以 SiC、GaN 為代表的第三代半導體產業前景廣闊。但我國在產業化方面進度還較緩慢，技術亟待突破。當前，第三代半導體在電力電子和射頻器件領域面臨重要窗口期，國際半導體產業巨頭尚未對行業標準和技術形成完全壟斷，在政策和市場雙重推動下，中國第三代半導體產業發展正當時。
