SHINOBI篇

? ? ? ?Shinobi作為ATOMOS系列中唯一一款純監看監視器，在音頻方面僅可以通過3.5mm音頻接口進行監聽。

? ? ? ?點擊音量條打開音頻面板，每個聲道都分配了兩個音頻電平表，左聲道和右聲道，最高可以輸入8軌音頻。當有活動的音頻信號輸入時，您會看到音頻電平顯示條在跳動。點亮哪一軌的監聽圖標，即可監聽哪一軌。

? ? ? ?因為無法錄制音頻，所以在音頻調節上較為簡單，僅可以調節監聽音量，以及音頻是垂直顯示還是水平顯示。

NINJA V篇

? ? ? ? NINJA V作為ATOMOS目前尺寸最小的監視記錄儀，可以通過HDMI輸入8軌內嵌音頻或通過SDI模塊（需額外單獨購買）輸入12軌內嵌音頻或通過3.5mm MIC/LINE口輸入2軌模擬音頻，非常的強大。

? ? ? ??對于NINJA V的音頻表顯示同樣是有水平和垂直兩種方式進行顯示。

一：音頻監聽

? ? ? ?可以通過3.5mm音頻輸出接口監聽聲音，同時可以在菜單中調節監聽音量。

? ? ? ?點擊您想監聽的音頻表上方的耳機圖標監聽音頻，耳機在任何時候都只能監聽一路音頻（立體聲）。

注意：選擇監聽并不代表著音軌將會被錄制。

二：音頻錄制

1、在音頻表設置面板，每個聲道都分配了兩個音頻電平表，左聲道和右聲道。當有活動的音頻信號輸入時，您會看到音頻電平顯示條在跳動。點亮上方的監聽按鈕即可監聽任意音頻通道,點亮下方的REC即可進行音頻錄制。

2、您可以選擇從活動的數字音頻中錄制任意或所有的數字音頻聲道，以及模擬音頻輸入。在每個音頻聲道下面，您可以看到錄制按鈕。當按鈕為高亮狀態時及為錄制狀態。您可以方便的選擇需要錄制的聲道。模擬音頻電平表在最左邊，點擊錄制即可錄制此通道音頻。

注：只有在有視頻信號輸入時才可以錄制音頻.

同時當HDMI或SDI內嵌音頻輸入時，則選擇1-8或1-12軌即可，只有通過3.5mm MIC/LINE口輸入模擬音頻時，選擇最左側的左聲道和右聲道進行音頻錄制。

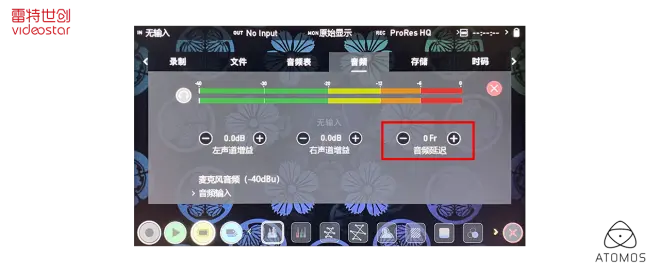

三：音頻設置（音頻菜單）

1、在NINJA V音頻輸入中可以選擇線路音頻或麥克風音頻兩種輸入標準，當使用3.5mm MIC/LINE口輸入音頻時，一定要選擇麥克風音頻。

? ? ? ? 注意：Ninja V的麥克風輸入僅支持動態和有源麥克風（3.5mm MIC/LINE口不支持幻象供電）。使用這些時，您必須將音頻輸入選項設置為麥克風音頻。

2.、在音頻菜單中您可以通過分別為左右聲道增加或減少+/- 20dB來調整模擬增益。如果信號是從HDMI或SDI連接輸入的，則無法改變增益。因為這是數字信號，并且是嵌入在信號中的。通常，您可以通過相機進行調整，更多有關操作的信息，請參閱相機使用說明書。

3、由于音頻信號少有延遲狀況出現，而視頻信號線往往都是有傳輸延遲的，如果出現聲畫不同步，可以通過調整音頻延遲來保證聲畫同步。

四：音頻環出與回放

? ? ? ?通過HDMI或SDI輸入的音頻，可跟隨視頻內嵌自適應環出（HDMI - HDMI,SDI - SDI），通過3.5mm MIC/LINE口輸入模擬音頻也可以通過嵌入模擬音頻功能內嵌至最左側模擬1/2軌通過HDMI或SDI環出。

? ? ? ?在回放時要注意：NINJA V通過耳機默認只回放1/2軌的立體聲，若您錄制在3/4或其他音軌，回放時則無法監聽聲音。在后期非編軟件中，您可以輕松訪問所有錄制軌道的音頻。
