在5G系統中，ZP CSI-RS資源可用于干擾測量，其實DM-RS和NZP CSI-RS資源也是可用于干擾測量的。

UE接收端的干擾測量

原則上，有兩種類型的干擾估計階段：1.用于CSI計算，2.用于解調目的。

CSI計算所需的測量依賴于UE測量信道和干擾所依賴的gNB調度資源。根據干擾類型，重要的是UE正在執行這些測量的資源。這種信道和干擾測量主要用于導出反饋給gNB的信道質量估計（CQI）。在配置CQI/CSI計算所需的資源時，需要考慮以下幾個特征：

• 干擾測量需要描述測量UE所經歷的干擾面的最佳特性。在這方面，計算基線/回退CQI至關重要。

• 大多數高級傳輸方案（如multi-user, multi-point）都依賴于gNB中所需的多個CQI假設。這意味著在UE處增加復雜性，以便執行這樣的測量以及增加系統資源的消耗。干擾資源需要考慮系統開銷。

• 干擾計算精度是另一個重要維度；然而，系統可能通過開環鏈路自適應機制來補充傳輸參數的自適應。

傳統的計算干擾方式為新設計中應該高度重視的內容提供了一些見解。CRS上的干擾計算無法提供UE經歷的干擾的準確圖像，因?yàn)榱髁控?fù)載沒有反映在測量中。零功率資源的引入解決了這一問題，但這種概念在多TRP場景中的可擴展性仍不清楚。

在解調階段，接收機處理需要干擾協方差矩陣。需要滿足與CSI計算階段相同的精確干擾估計條件，不同之處在于，在這種情況下，可能無法配置明確的干擾測量資源。實際上，ZP CSI-RS被理解為用于CSI估計，與CSI的干擾估計相比，在解調階段執行的干擾估計實際上是一個實現特定的問題，后者最終導致CSI精度可測試性。然而，解調性能是確保正確的解調干擾測量的一種方法，但在某種程度上看到了比CSI更遙遠的可測試性指標。

LTE NAICS的一個示范內容是，主要干擾源的明確信息可能在線性接收機的實現中有很大的用途。然而，網絡需要提供關于UE如何能夠估計主要干擾源的等效信道的明確信息。這又回到了對干擾測量所需的類似資源的需求，就像CSI計算一樣。

然而，現在需要注意系統開銷，而在CSI反饋中，可以基于ZP CSI-RS測量某些類型的干擾，可以在解調中使用現有DMRS進行干擾測量，并且不需要額外的ZP CSI-RS配置。

5G干擾類型

NR面臨哪些干擾類型？

小區間單用戶干擾

單用戶傳輸將是NR中非常重要的調度機制。需要準確估計小區間/TRP干擾，并在計算出的CQI中反映相應的業務。從解調的角度來看，粗略的干擾協方差矩陣估計可能就足夠了。

小區內多用戶干擾

與LTE相比，NR中可能會在很大程度上使用多用戶調度。利用大陣列和窄波束將有助于利用兩個或更多用戶的至少4層多用戶。在這種情況下，似乎需要明確考慮成對ue，這應該反映在計算的CSI中，尤其是在解調階段。

單用戶小區間干擾（CoMP）

在多TRP部署中，當然需要多重干擾假設。對于傳統的CoMP來說，二/三級CSI假設很可能是一個起點。類似的部署可以在6GHz以上發生，其中分布式MIMO傳輸將需要類似數量的干擾。

交叉鏈路干擾（動態TDD）

大多數NR都需要部署TDD。動態TDD需要成為設計的一個組成部分。在交叉鏈路部署中，至少在OFDMA用于UL傳輸?shù)那闆r下，干擾結構更友好。在這種情況下，主要干擾源的識別可能特別重要。類似的干擾測量資源可用于CSI計算和解調。

干擾測量資源

到目前為止，已經看到了干擾測量的兩個重要方面：UE使用干擾估計的方式和NR的干擾場景。

干擾測量資源的使用需要具有非常明確但靈活的功能，需要考慮UE的復雜性。主要候選有：ZP CSI-RS、NZP CSI-RS、DM-RS。

ZP CSI-RS具有以下幾個特征：

• 在單用戶調度中提供基本/回退干擾估計。

• 通過允許受干擾數據信道暴露于“干凈”干擾或基站模擬的干擾，在實際干擾估計中提供靈活性。

• 如有必要，可在不同密度下輕松縮放。

• 根據網絡協調情況，它們是使目標UE暴露于各種干擾假設的有效且直接的方法

• 它們需要UE中的單一干擾計算方式。

與NZP CSI-RS模式相比，ZP資源更自由地使用RE是更好的。

更具體地說，ZP CSI-RS模式可以是NZP CSI-RS模式的超集，并允許ZP資源與DMRS、SRS或可用于干擾測量的其他信號重疊。

NZP CSI-RS：

被配置到UE以便于對干擾傳輸點進行信道估計。同時，UE可以模擬來自該特定點的干擾。這通常由UE通過模擬各向同性信號來形成干擾假設來完成。

在這一點上，利用ZP和NZP資源進行干擾估計的多TRP部署。兩種CSI-RS配置的不同資源配置如圖1所示。根據ZP和NZP假設，有以下選項：如果使用NZP并應用殘差法，則配置數量等于用于UE的CSI-RS配置數量。例如，圖1中的CFG-1和CFG-2適用于兩個傳輸點的情況。如果ZP資源被配置用于干擾估計，則有幾個選項是可能的：一個選項是僅利用一個干擾配置（CFG-5）來測量外部CoMP測量集的干擾，或者在UE側模擬精確的CoMP-CQI連接性，或者允許網絡進行相應的CQI近似。另一種選擇是（半靜態地）向多個CQI連字符發送信號，例如CFG-3、CFG-4和CFG-5，這可以支持DPS w/wo靜音連字符，并在每個點反饋多個CQI。

DM-RS：

DM-RS的一個優點是直接估計主要干擾源的有效信道。ZP CSI-RS無法提供識別主要干擾源的功能，除非對干擾PDSCH進行解碼并估計剩余干擾。然而，這是解調需要更多的情況。

可以使用兩種形式的DM-RS。

1.?服務UE的DM-RS：在估計服務DM-RS之后，可以基于其計算剩余干擾。此類估計的質量取決于DM-RS設計。服務UE的DM-RS很可能被屏蔽或與成對UE的DM-RS重疊。后一種情況更有用，因?yàn)樵贒M-RS上計算的殘余干擾將捕獲干擾信號的特征。

2.?干擾UE的DM-RS。在該配置中，IMR允許從干擾UE直接測量DM-RS，這意味著目標UE可以直接獲得干擾UE的有效信道。

上述備選方案至少有一部分主要要求是：1.配置大量UE時對CoMP部署的支持，2.為MU-MIMO部署提供高級干擾估計，3.為網絡協調方案提供主要干擾信息。ZP CSI-RS可以實現其中一些目標，但不是全部。在任何情況下，ZP CSI-RS都是一個基本組件。NZP CSI-RS已經為UE配置，從這個角度來看，它是“免費的”。然而，主要的問題是基于各向同性信號的仿真假設。這似乎不能靈活地與定向傳輸一起擴展，定向傳輸發生在CoMP和6GHz以上基于波束的場景中。這是DM-RS操作具有邊緣的點，尤其是使用干擾源的DM-RS進行估計的選項。DM-RS可用于解調階段，因?yàn)閷?duì)干擾源的等效信道的訪問更容易，唯一的缺點是這種干擾信息僅在調度階段可用。請注意，就資源消耗而言，NZP CSI-RS和DM-RS類似，因?yàn)橘Y源已配置用于其他目的。事實上，DM-RS具有更輕的開銷影響，因?yàn)樗徽{(diào)度用于干擾UE。當使用NZP CSI-RS時，例如在圖1中的示例中，NZP和ZP配置之間沒有重大開銷差異，因?yàn)榛€CQI計算和組外干擾無論如何都需要ZP。在NZP CSI-RS或DM-RS的任一情況下，UE可以獲得主要干擾源功率，這有利于以干擾源質量信息的形式反饋給gNB。

干擾測量配置

利用所討論的干擾測量資源的靈活性取決于如何定義IMR，以及為干擾估計而配置的所有這些信號。LTE部署之后的一個選項是為ZP和NZP CSI-RS配置相同的資源，因此模式重疊。為了實現DM-RS的利用，一個簡單的方法是允許IMR和DM-RS之間的重疊。圖2意味著IMR是一種靈活的資源，它可能與ZP CSI-RS重疊（由ZP CSI-RS組成），但也與其他信號重疊。UE將配置有IMR，并且在該IMR內將找到測量干擾的必要/各種資源元素，這是ZP、NZP CSI-RS或DM-RS。

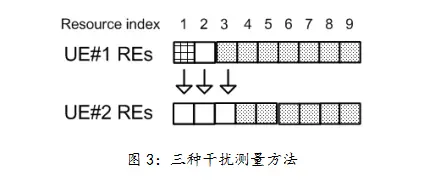

在圖3中，詳細說明了UE#2可以估計的干擾類型。在該示例中，UE#1配置有RE#1上的dmrs、RE#2上的零功率IMR、RE#3上的數據（位置c1、2、3）。UE#2在RE#1、2、3上配置了三個零功率IMR。UE#2執行以下測量：在RE#1上，它基于UE#1的DMR估計UE#1的有效信道；在RE#2上，它估計小區間干擾（不包括來自UE#1的干擾）；在RE#3上，它估計來自UE#1的數據信道的干擾+額外的小區間干擾。

系統性能

比較SU-MIMO-CQI與用于MU-MIMO配對的基于DMRS的CQI。表1中給出的結果考慮了FTP1流量模型、Rel-14 FD MIMO碼本，而對于MU MIMO CQI，模擬了預調度階段，模擬了5ms的額外調度延遲。觀察到MU-CQI的性能增益，另一方面，其他形式的MU-CQI計算是可能的，包括SU-MIMO-CQI的縮放（如果可用）。
