一篇搞懂linux內核內存管理學習之（物理內存管理-伙伴系統）
linux使用伙伴系統來管理物理內存頁。
一、伙伴系統原理
1. 伙伴關系
定義：由一個母實體分成的兩個各方面屬性一致的兩個子實體，這兩個子實體就處于伙伴關系。在操作系統分配內存的過程中，一個內存塊常常被分成兩個大小相等的內存塊，這兩個大小相等的內存塊就處于伙伴關系。它滿足 3 個條件 ：
兩個塊具有相同大小記為 2^K
它們的物理地址是連續的
從同一個大塊中拆分出來
2. 伙伴算法的實現原理
為了便于頁面的維護，將多個頁面組成內存塊，每個內存塊都有 2 的方冪個頁，方冪的指數被稱為階 order。order相同的內存塊被組織到一個空閑鏈表中?；锇橄到y(tǒng)基于2的方冪來申請釋放內存頁。
當申請內存頁時，伙伴系統首先檢查與申請大小相同的內存塊鏈表中，檢看是否有空閑頁，如果有就將其分配出去，并將其從鏈表中刪除，否則就檢查上一級，即大小為申請大小的2倍的內存塊空閑鏈表，如果該鏈表有空閑內存，就將其分配出去，同時將剩余的一部分（即未分配出去的一半）加入到下一級空閑鏈表中；如果這一級仍沒有空閑內存；就檢查它的上一級，依次類推，直到分配成功或者徹底失敗，在成功時還要按照伙伴系統的要求，將未分配的內存塊進行劃分并加入到相應的空閑內存塊鏈表
在釋放內存頁時，會檢查其伙伴是否也是空閑的，如果是就將它和它的伙伴合并為更大的空閑內存塊，該檢查會遞歸進行，直到發現伙伴正在被使用或者已經合并成了最大的內存塊。
二、linux中的伙伴系統相關的結構
系統中的每個物理內存頁（頁幀）都對應一個struct page數據結構，每個節點都包含了多個zone，每個zone都有struct zone表示，其中保存了用于伙伴系統的數據結構。zone中的
struct free_area ? ? ?free_area[MAX_ORDER];
用于管理該zone的伙伴系統信息?；锇橄到y(tǒng)將基于這些信息管理該zone的物理內存。該數組中每個數組項用于管理一個空閑內存頁塊鏈表，同一個鏈表中的內存頁塊的大小相同，并且大小為2的數組下標次方頁。MAX_ORDER定義了支持的最大的內存頁塊大小。
struct free_area的定義如下
nr_free:其中nr_free表示內存頁塊的數目，對于0階的表示以1頁為單位計算，對于1階的以2頁為單位計算，n階的以2的n次方為單位計算。
free_list:用于將具有該大小的內存頁塊連接起來。由于內存頁塊表示的是連續的物理頁，因而對于加入到鏈表中的每個內存頁塊來說，只需要將內存頁塊中的第一個頁加入該鏈表即可。因此這些鏈表連接的是每個內存頁塊中第一個內存頁，使用了struct page中的struct list_head成員lru。free_list數組元素的每一個對應一種屬性的類型，可用于不同的目地，但是它們的大小和組織方式相同。

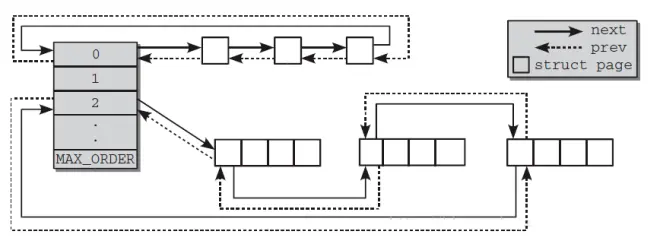

因此在伙伴系統看來，一個zone中的內存組織方式如下圖所示：
基于伙伴系統的內存管理方式專注于內存節點的某個內存域的管理，但是系統中的所有zone都會通過備用列表連接起來。伙伴系統和內存域/節點的關系如下圖所示：
系統中伙伴系統的當前信息可以通過/proc/buddyinfo查看：
這是我的PC上的信息，這些信息描述了每個zone中對應于每個階的空閑內存頁塊的數目，從左到右階數依次升高。
【文章福利】小編推薦自己的Linux內核技術交流群:【891587639】整理了一些個人覺得比較好的學習書籍、視頻資料共享在群文件里面，有需要的可以自行添加哦?。。。ê曨l教程、電子書、實戰項目及代碼)? ? ? ?
三、避免碎片
1.碎片概念
伙伴系統也存在一些問題，在系統長時間運行后，物理內存會出現很多碎片，如圖所示：
這是雖然可用內存頁還有很多，但是最大的連續物理內存也只有一頁，這對于用戶程序不成問題，因?yàn)橛脩舫绦蛲ㄟ^頁表映射，應用程序看到的總是連續的虛擬內存。但是對于內核來說就不行了，因?yàn)閮?nèi)核有時候需要使用連續的物理內存。
2.linux解決方案
碎片問題也存在于文件系統，文件系統中的碎片可以通過工具來解決，即分析文件系統，然后重新組織文件的位置，但是這種方不適用于內核，因?yàn)橛行┪锢眄摃r(shí)不能隨意移動。內核采用的方法是反碎片（anti-fragmentation）。為此內核根據頁的可移動性將其劃分為3種不同的類型：
不可移動的頁：在內存中有固定位置，不能移動。分配給核心內核的頁大多是此種類型
可回收的頁：不能移動，但是可以刪除，其內容可以從某些源重新生成。
可移動的頁：可以隨意移動。屬于用戶進程的頁屬于這種類型，因?yàn)樗鼈兪峭ㄟ^頁表映射的，因而在移動后只需要更新用戶進程頁表即可。
頁的可移動性取決于它屬于上述三類中的哪一類，內核將頁面按照不同的可移動性進行分組，通過這種技術，雖然在不可移動頁中仍可能出現碎片，但是由于具有不同可移動性的頁不會進入同一個組，因而其它兩個類型的內存塊就可以獲得較好的“對抗碎片”的特性。
需要注意的是按照可移動性對內存頁進行分組時在運行中進行的，而不是在一開始就設置好的。
3.數據結構
內核定義了MIGRATE_TYPES中遷移類型，其定義如下：
其中前三種分別對應于三種可移動性，其它幾種的含義：
MIGRATE_pcpTYPES：是per_cpu_pageset，即用來表示每CPU頁框高速緩存的數據結構中的鏈表的遷移類型數目
MIGRATE_RESERVE：是在前三種的列表中都沒用可滿足分配的內存塊時，就可以從MIGRATE_RESERVE分配
MIGRATE_ISOLATE：用于跨越NUMA節點移動物理內存頁，在大型系統上，它有益于將物理內存頁移動到接近于是用該頁最頻繁地CPU
每種類型都對應free_list中的一個數組項。
類似于從zone中的分配，如果無法從指定的遷移類型分配到頁，則會按照fallbacks指定的次序從備用遷移類型中嘗試分配，它定義在page_alloc.c中。
雖然該特性總是編譯進去的，但是該特性只有在系統中有足夠的內存可以分配到每種遷移類型對應的鏈表時才有意義，也就是說每個可以遷移性鏈表都要有“適量”的內存，內核需要對“適量”的判斷是基于兩個宏的：
pageblock_order：內核認為夠大的一個分配的階。
pageblock_nr_pages：內核認為啟用該特性時每個遷移鏈表需要具有的最少的內存頁數。它的定義是基于pageblock_order的。
基于這個“適量”的概念內核會在build_all_zonelists中判斷是否要啟用該特性。page_group_by_mobility_disabled表示是否啟用了該特性。
內核定義了兩個標志：__GFP_MOVABLE和 __GFP_RECLAIMABLE分別用來表示可移動遷移類型和可回收遷移類型，如果沒有設置這兩個標志，則表示是不可移動的。如果頁面遷移特性被禁止了，則所有的頁都是不可移動頁。
struct zone中包含了一個字段pageblock_flags，它用于跟蹤包含pageblock_nr_pages個頁的內存區的屬性。在初始化期間，內核自動保證對每個遷移類型，在pageblock_flags中都分配了足夠存儲NR_PAGEBLOCK_BITS個比特的空間。
set_pageblock_migratetype用于設置一個以指定的頁為起始地址的內存區的遷移類型。
頁的遷移類型是預先分配好的，對應的比特位總是可用，在頁釋放時，必須將其返還給正確的鏈表。get_pageblock_migratetype可用于從struct page中獲取頁的遷移類型。
通過/proc/pagetypeinfo可以獲取系統當前的信息。
在內存初始化期間memmap_init_zone會將所有的內存頁都初始化為可移動的。該函數在paging_init中會最終被調到（會經過一些中間函數，其中就有free_area_init_node）。
4.虛擬可移動內存
內核還提供了一種機制來解決碎片問題，即使用虛擬內存域ZONE_MOVABLE。其思想是：可用內存劃分為兩個部分，一部分用于可移動分配，一部分用于不可移動分配。這樣就防止了不可移動頁向可移動內存區域引入碎片。
該機制需要管理員來配置兩部分內存的大小。
kernel參數kernelcore用于指定用于不可移動分配的內存數量，如果指定了該參數，其值會保存在required_kernelcore會基于它來計算。
kernel參數movablecore用于指定用于可移動分配的內存數量，如果指定了該參數，則其值會被保存在required_movablecore中，同時會基于它來計算required_kernelcore，代碼如下（函數find_zone_movable_pfns_for_nodes）：
如果計算出來的required_kernelcore為0，則該機制將無效。
該zone是一個虛擬zone，它不和任何物理內存相關聯，該域中的內存可能來自高端內存或者普通內存。用于不可移動分配的內存會被均勻的分布到系統的各個內存節點中；同時用于可移動分配的內存只會取自最高內存域的內存，zone_movable_pfn記錄了取自各個節點的用于可移動分配的內存的起始地址。
四、初始化內存域和節點數據結構
在內存管理的初始化中，架構相關的代碼要完成系統中可用內存的檢測，并要將相關信息提交給架構無關的代碼。架構無關的代碼free_area_init_nodes負責完成管理數據結構的創建。該函數需要一個參數max_zone_pfn，它由架構相關的代碼提供，其中保存了每個內存域的最大可用頁幀號。內核定義了兩個數組：
這兩個數組在free_area_init_nodes用于保存來自max_zone_pfn的信息，并將它轉變成[low，high]的形式。
然后內核開始調用find_zone_movable_pfns_for_nodes對ZONE_MOVABLE域進行初始化。
然后內核開始為每一個節點調用free_area_init_node，這個函數將完成：
調用calculate_node_totalpages計算節點中頁的總數
調用alloc_node_mem_map負責初始化struct pglist_data中的node_mem_map，為它分配的內存將用于存儲本節點的所有物理內存的struct page結構。這片內存將對其到伙伴系統的最大分配階上。而且如果當前節點是第0個節點，則該指針信息還將保存在全局變量mem_map中。
調用free_area_init_core完成初始化進一步的初始化
free_area_init_core將完成內存域數據結構的初始化，在這個函數中
nr_kernel_pages記錄直接映射的頁面數目，而nr_all_pages則記錄了包括高端內存中頁數在內的頁數
會調用zone_pcp_init初始化該內存域的每CPU緩存
會調用init_currently_empty_zone初始化該zone的wait_table，free_area列表
調用memmap_init初始化zone的頁，所有頁都被初始化為可移動的
五、分配器API
伙伴系統只能分配2的整數冪個頁。因此申請時，需要指定請求分配的階。
有很多分配和釋放頁的API，都定義在gfp.h中。最簡單的是alloc_page(gfp_mask)用來申請一個頁， free_page(addr)用來釋放一個頁。
這里更值得關注的獲取頁面時的參數gfp_mask，所有獲取頁面的API都需要指定該參數。它用來影響分配器的行為，其中有是分配器提供的標志，標志有兩種：
zone修飾符：用于告訴分配器從哪個zone分配內存
行為修飾符：告訴分配器應該如何進行分配
其中zone修飾符定義為
這些定義都一目了然，需要指出的是如果同時指定了__GFP_MOVABLE和__GFP_HIGHMEM，則會從虛擬的ZONE_MOVABLE分配。
更詳細的可以參考gfp.h，其中包含了所有的標志及其含義。
1.分配頁
__alloc_pages會完成最終的內存分配，它是伙伴系統的核心代碼（但是在內核代碼中，這種命名方式的函數都是需要小心調用的，一般都是給實現該功能的代碼自己調用，不作為API提供出去的，因而它的包裝器才是對外提供的API，也就是alloc_pages_node）。
1.1選擇頁
選擇頁中最重要的函數是get_page_from_freelist，它負責通過標志和分配階來判斷分配是否可以進行，如果可以就進行實際的分配。該函數還會調用zone_watermark_ok根據指定的標識判斷是否可以從給定的zone中進行分配。該函數需要struct zonelist的指針指向備用zone，當當前zone不能滿足分配需求時就依次遍歷該列表嘗試進行分配。整體的分配流程是：
調用get_page_from_freelist嘗試進行分配，如果成功就返回分配到的頁，否則
喚醒kswapd，然后再次調用get_page_from_freelist嘗試進行分配，如果成功就返回分配的頁，否則
如果分配的標志允許不檢查閾值進行分配，則以ALLOC_NO_WATERMARKS為標志再次調用get_page_from_freelist嘗試分配，如果成功則返回分配的頁；如果不允許不檢查閾值或者仍然失敗，則
如果不允許等待，就分配失敗，否則
如果支持壓縮，則嘗試先對內存進行一次壓縮，然后再調用get_page_from_freelist，如果成功就返回，否則
進行內存回收，然后再調用get_page_from_freelist，如果成功就返回，否則
根據回收內存并嘗試分配的結果以及分配標志，可能會調用OOM殺死一個進程然后再嘗試分配，也可能不執行OOM這一步的操作，如果執行了，則在失敗后可能就徹底失敗，也可能重新回到第2步，也可能繼續下一步
回到第2步中調用get_page_from_freelist的地方或者再嘗試一次先壓縮后分配，如果走了先壓縮再分配這一步，這就是最后一次嘗試了，要么成功要么失敗，不會再繼續嘗試了
1.2移出所選擇的頁
在函數get_page_from_freelist中，會首先在zonelist中找到一個具有足夠的空閑頁的zone，然后會調用buffered_rmqueue進行處理，在分配成功時，該函數會把所分配的內存頁從zone的free_list中移出，并且保證剩余的空閑內存頁滿足伙伴系統的要求，該函數還會把內存頁的遷移類型存放在page的private域中。
該函數的步驟如圖所示：
編輯切換為居中
可以看出buffered_rmqueue的工作過程為：
如果申請的是單頁，會做特殊處理，內核會利用每CPU的緩存加速這個過程。并且在必要的時候會首先填充每CPU的緩存。函數rmqueue_bulk用于從伙伴系統獲取內存頁，并添加到指定的鏈表，它會調用函數__rmqueue。
如果是分配多個頁，則會首先調用__rmqueue從內存域的伙伴系統中選擇合適的內存塊，這一步可能失敗，因?yàn)殡m然內存域中有足夠數目的空閑頁，但是頁不一定是連續的，如果是這樣這一步就會返回NULL。在這一步中如果需要還會將大的內存塊分解成小的內存塊來進行分配，即按照伙伴系統的要求進行分配。
無論是分配單頁還是多個頁，如果分配成功，在返回分配的頁之前都要調用prep_new_page，如果這一步的處理不成功就會重新進行分配（跳轉到函數buffered_rmqueue的開始），否則返回分配的頁。
函數__rmqueue的執行過程：
首先調用__rmqueue_smallest嘗試根據指定的zone，分配的階，遷移類型進行分配，該函數根據指定的信息進行查找，在找到一個可用的空閑內存頁塊后會將該內存頁塊從空閑內存頁塊鏈表中刪除，并且會調用expand使得剩余的內存頁塊滿足伙伴系統的要求。如果在這一步成功就返回，否則執行下一步
調用__rmqueue_fallback嘗試從備用zone分配。該函數用于根據前一類型的備用列表嘗試從其它備用列表分配，但是需要注意的是這里會首先嘗試最大的分配階，依次降低分配的階，直到指定的分配的階，采用這個策略是為了避免碎片—如果要用其它遷移類型的內存，就拿一塊大的過來，而不是在其它遷移類型的小區域中到處引入碎片。同時如果從其它遷移類型的空閑內存頁塊分配到的是一個較大的階，則整塊內存頁塊的遷移類型可能會發生改變，從原來的類型改變?yōu)樯暾埛峙鋾r(shí)所請求的類型（即遷移類型發生了改變）。分配成功時的動作和__rmqueue_smallest類似，移出內存頁，調用expand。
函數prep_new_page的操作
對頁進行檢查，以確保頁確實是可用的，否則就返回一個非0值導致分配失敗
設置頁的標記以及引用計數等等。
如果設置而來__GFP_COMP標志，則調用prep_compound_page將頁組織成復合頁（hugetlb會用到這個）。
復合頁的結構如圖所示：
復合頁具有如下特性：
復合頁中第一個頁稱為首頁，其它所擁有頁都稱為尾頁
組成復合頁的所有的private域都指向首頁
第一個尾頁的lru的next域指向釋放復合頁的函數指針
第一個尾頁的lru的prev域用于指向復合頁所對應的分配的階，即多少個頁
2.釋放頁
__free_pages是釋放頁的核心函數，伙伴系統提供出去的API都是它的包裝器。其流程：
減小頁的引用計數，如果計數不為0則直接返回，否則
如果釋放的是單頁，則調用free_hot_cold_page，否則
調用__free_pages_ok
free_hot_cold_page會把頁返還給每-CPU緩存而不是直接返回給伙伴系統，因?yàn)槿绻看味挤颠€給伙伴系統，那么將會出現每次的分配和釋放都需要伙伴系統進行分割和合并的情況，這將極大的降低分配的效率。因而這里采用的是一種“惰性合并”，單頁會首先返還給每-CPU緩存，當每-CPU緩存的頁面數大于一個閾值時（pcp->high），則一次將pcp->patch個頁返還給伙伴系統。free_pcppages_bulk在free_hot_cold_page中用于將內存頁返還給伙伴系統，它會調用函數__free_one_page。
函數__free_pages_ok最終頁會調到__free_one_page來釋放頁，__free_one_page會將頁面釋放返還給伙伴系統，同時在必要時進行遞歸合并。
在__free_one_page進行合并時，需要找到釋放的page的伙伴的頁幀號，這是通過__find_buddy_index來完成的，其代碼非常簡單：
根據異或的規則，這個結果剛好可以得到鄰居的頁幀號。因?yàn)楦鶕?jù)linux的管理策略以及伙伴系統的定義，伙伴系統中每個內存頁塊的第一個頁幀號用來標志該頁，因此對于order階的兩個伙伴，它們只有1<<order這個比特位是不同的，這樣，只需要將該比特與取反即可，而根據異或的定義，一個比特和0異或還是本身，一個比特和1異或剛好可以取反。因此就得到了這個算式。
如果可以合并還需要取得合并后的頁幀號，這個更簡單，只需要讓兩個伙伴的頁幀號相與即可。
__free_one_page調用page_is_buddy來對伙伴進行判斷，以決定是否可以合并。
六、不連續內存頁的分配
內核總是嘗試使用物理上連續的內存區域，但是在分配內存時，可能無法找到大片的物理上連續的內存區域，這時候就需要使用不連續的內存，內核分配了其虛擬地址空間的一部分（vmalloc區）用于管理不連續內存頁的分配。
每個vmalloc分配的子區域都自包含的，在內核的虛擬地址空間中vmalloc子區域之間都通過一個內存頁隔離開來，這個間隔用來防止不正確的訪問。
1. 用vmalloc分配內存
vmalloc用來分配在虛擬地址空間連續，但是在物理地址空間不一定連續的內存區域。它只需要一個以字節為單位的長度參數。為了節省寶貴的較低端的內存區域，vmalloc會使用高端內存進行分配。
內核使用struct vm_struct來管理vmalloc分配的每個子區域，其定義如下：
每個vmalloc子區域都對應一個該結構的實例。
next：指向下一個vmalloc子區域 addr：vmalloc子區域在內核虛擬地址空間的起始地址 size：vmalloc子區域的長度 flags：與該區域相關標志 pages：指針，指向映射到虛擬地址空間的物理內存頁的struct page實例 nr_pages：映射的物理頁面數目 phys_addr：僅當用ioremap映射了由物理地址描述的內存頁時才需要改域，它保存物理地址 caller：申請者
2. 創建vmalloc子區域
所有的vmalloc子區域都被連接保存在vmlist中，該鏈表按照addr排序，順序是從小到大。當創建一個新的子區域時需要，需要找到一個合適的位置。查找合適的位置采用的是首次適用算法，即從vmalloc區域找到第一個可以滿足需求的區域，查找這樣的區域是通過函數__get_vm_area_node完成的。其分配過程以下幾步：
調用__get_vm_area_node找到合適的區域
調用__vmalloc_area_node分配物理內存頁
調用map_vm_area將物理內存頁映射到內核的讀你地址空間
將新的子區域插入vmlist鏈表
在從伙伴系統分配物理內存頁時使用了標志：GFP_KERNEL | __GFP_HIGHMEM
還有其它的方式來建立虛擬地址空間的連續映射：
vmalloc_32：與vmallo工作方式相同，但是確保所使用的物理地址總可以用32位指針尋址
vmap：將一組物理頁面映射到連續的虛擬地址空間
ioremap：特定于處理器的分配函數，用于將取自物理地址空間而、由系統總線用于I/O操作的一個內存塊，映射到內核的虛擬地址空間
3. 釋放內存
vfree用于釋放vmalloc和vmalloc_32分配的內存空間，vunmap用于釋放由vmap和ioremap分配的空間（iounmap會調到vunmap）。最終都會歸結到函數__vunmap。
__vunmap的執行過程：
調用remove_vm_area從vmlist中找到一個子區域，然后將其從子區域刪除，再解除物理頁面的映射
如果設置了deallocate_pages，則將物理頁面歸還給伙伴系統
釋放管理虛擬內存的數據結構struct vm_struct
七、內核映射
高端內存可通過vmalloc機制映射到內核的虛擬地址空間，但是高端內存往內核虛擬地址空間的映射并不依賴于vmalloc，而vmalloc是用于管理不連續內存的，它也并不依賴于高端內存。
1.持久內核映射
如果想要將高端內存長期映射到內核中，則必須使用kmap函數。該函數需要一個page指針用于指向需要映射的頁面。如果沒有啟用高端內存，則該函數直接返回頁的地址，因?yàn)樗许撁娑伎梢灾苯佑成?。如果啟用了高端?nèi)存，則：
如果不是高端內存的頁面，則直接返回頁面地址，否則
調用kmap_high進行處理
1.1使用的數據結構
vmalloc區域后的持久映射區域用于建立持久映射。pkmap_count是一個有LAST_PKMAP個元素的數組，每個元素對應一個持久映射。每個元素的值是被映射頁的一個使用計數器：
0：相關的頁么有被使用
1：該位置關聯的頁已經映射，但是由于CPU的TLB沒有刷新而不能使用
大于1的其它值：表示該頁的引用計數，n表示有n-1處在使用該頁
數據結構
用于建立物理頁和其在虛擬地址空間位置之間的關系。
page：指向全局?jǐn)?shù)據結構mem_map數組中的page實例的指針
virtual：該頁在虛擬地址空間中分配的位置
所有的持久映射保存在一個散列表page_address_htable中，并用鏈表處理沖突，page_slot是散列函數。
函數page_address用于根據page實例獲取器對應的虛擬地址。其處理過程：
如果不是高端內存直接根據page獲得虛擬地址（利用__va(paddr)），否則
在散列表中查找該page對應的struct page_address_map實例，獲取其虛擬地址
1.2創建映射
函數kmap_high完成映射的實際創建，其工作過程：
調用page_address獲取對應的虛擬地址
如果沒有獲取到，則調用map_new_virtual獲取虛擬地址
pkmap_count數組中對應于該虛擬地址的元素的引用計數加1
新映射的創建在map_new_virtual中完成，其工作過程：
執行一個無限循環：
更新last_pkmap_nr為last_pkmap_nr+1
同時如果last_pkmap_nr為0，調用flush_all_zero_pkmaps，flush CPU高速緩存
檢查pkmap_count數組中索引last_pkmap_nr對應的元素的引用計數是否為0，如果是0就退出循環，否則
將自己加入到一個等待隊列
調度其它任務
被喚醒時會首先檢查是否有其它任務已經完成了新映射的創建，如果是就直接返回
回到循環頭部重新執行
獲取與該索引對應的虛擬地址
修改內核頁表，將該頁映射到獲取到的虛擬地址
更新該索引對應的pkmap_count元素的引用計數為1
調用set_page_address將新的映射加入到page_address_htable中
flush_all_zero_pkmaps的工作過程：
調用flush_cache_kmaps執行高速緩存flush動作
遍歷pkmap_count中的元素，如果某個元素的值為1就將其減小為0，并刪除相關映射同時設置需要刷新標記
如果需要刷新，則調用flush_tlb_kernel_range刷新指定的區域?qū)?yīng)的tlb。
1.3解除映射
kunmap用于解除kmap創建的映射，如果不是高端內存，什么都不做，否則kunmap_high將完成實際的工作。kunmap_high的工作很簡單，將對應的pkmap_count中的元素的引用計數的值減1，如果新值為1，則看是否有任務在pkmap_map_wait上等待，如果有就喚醒它。根據該機制的涉及原理，該函數不能將引用計數減小到小于1，否則就是一個BUG。
2.臨時內核映射
kmap不能用于無法休眠的上線文，如果要在不可休眠的上下文調用，則需要調用kmap_atomic。它是原子的，特定于架構的。同樣的只有是高端內存時才會做實際的映射。
kmap_atomic使用了固定映射機制。在固定映射區域，系統中每個CPU都有一個對應的“窗口”，每個窗口對應于KM_TYPE_NR中不同的類型都有一項。這個映射的核心代碼如下（取自powerpc）：
固定映射區域?yàn)橛糜趉map_atomic預留內存區的代碼如下：
