作者：年糕

封面：《寶石之國》

市川原子老師的原作漫畫《寶石之國》在今年10月以全CG動畫的方式出現在觀眾面前。本次動畫請到多次參與制作CG動畫的公司Orange負責制作，同時這也是Orange第一次作為元請的動畫作品?！秾毷畤分谐霈F(xiàn)具有寶石質感的頭發，忠實原作的角色與演技豐富的動作，新穎獨特的視覺效果以及手繪CG混合使用的背景都給觀眾帶來與眾不同的體驗。本文將介紹本作的制作流程以及Orange社是如何制作出動畫中那些美麗的寶石。

初次挑戰全CG動畫

從2004年成立以來，Orange社就參與過多部動畫制作，因其高質量的CG動畫贏得業界內外的一致好評。說起本次作品的制作契機，可以追溯至2014年，當時東寶的制作人向Orange提出本作動畫化的想法。然而當時由于社內只有CG部門，并且也沒有元請的經驗，所以難以接下本作的制作。幸運的是，后來有一位制作人加入Orange，漸漸地開始召集員工，包括制作、美術、攝影、作畫等各個部分，完善社內的部門結構。在2016年年初京極尚彥監督加入制作，隨后擔任演出的松見真一先生也加入工作流程中。在6月份時第一集的分鏡完成繪制，同年12月完成所有集數的分鏡。另外從16年的夏天開始，制作人員研究起那些有復雜鏡頭運動與難以表現的鏡頭最終能做到何種程度。擔任制作管理的半澤優樹先生提到，哪怕遭遇各種失敗，制作人員們也依然堅持著各種測試，以不斷接近最優的效果。京極監督提到，一般TV動畫是邊播邊畫分鏡，而本作的分鏡是在開播前就全部完成了。（正式開播前已做完前四集）雖然一季動畫的工作量非常龐大，但Orange在制作上也絲毫不松懈，這也正是本作能維持質量的秘訣。

本作制作流程：

分鏡→動態分鏡→先前錄音→收集動態捕捉數據→layout→primary animation→secondary animation→合成

關于primary animation與secondary animation的概念：primary animation指包括身體手腳，臉部表情等，角色身體主要部分的運動以及鏡頭運動。而像衣服、斗篷、搖動的裝飾品、頭發等的細節運動以及修正工作就屬于secondary animation。在工作量較多的工程中會拆分為兩部分。一般而言primary animation的難度較高，由老練的動畫師來負責。

本作采用與一般動畫不同的流程。通常在手繪動畫中，原畫和動畫師工作時還沒有進行配音工作。一般要等到聲優錄音結束后，再在律表上根據聲音匹配演技和口型，繼而交給攝影進行合成。但是在本作中，完成分鏡后就導出動態分鏡，讓聲優們看著動起來的分鏡來進行配音。隨后將聲優們的聲音與動態分鏡來作為動作捕捉的參考，等數據錄入完畢后再進入動畫制作。在有配音的情況下，無論是負責動作捕捉的演員還是CG動畫師，都能通過配音來制作相應的演技，如此一來就能保證作品中配音與角色的性格演技相匹配。這樣的流程在全CG動畫制作中效果顯著。

動態分鏡&預先錄音。

＜A＞京極監督繪制的第一話分鏡；＜B＞與聲音文件合成后的動態分鏡。松見先生提到，實際制作中需要根據聲優們的配音以及監督演出們決定的剪輯點來進行調試。動態分鏡相當于只是一個參考，不會出現在完成畫面中。在時間緊迫的TV動畫中，這樣的做法可以說是非常奢侈了。

當然，除了制作人員外，還有其他人也在背后努力保證著作品的質量。擔任制作管理半澤先生在參與前期準備后感覺到，在制作《寶石之國》時還需要注意社內負責的其他作品以及公司內100名員工的狀況。有機會的話到現場多聽聽工作人員的想法，讓他們保持工作動力是非常重要的。

使用SHOTGUN中進行管理。

＜A＞SHOTGUN的縮略圖。實際引入流程后大大提高工作效率；＜B＞SHOTGUN中的修改案例。井野元先生直接在SHOTGUN中對鏡頭進行修正。Orange以往在管理中使用到Excel軟件，甚至是手寫的方式。而這次作為元請公司，制作方面全部由自己來管理，故而井野元先生就向其他公司學習管理方式。井野元發現不同公司都有各自開發的工具以及強大的服務器，還親眼見到能與海外實時交流的軟件。一番學習后，Orange就使用全新的管理方式，在工作中采用軟件SHOTGUN進行管理。

焦散效果的嘗試與改進

本作以各種美麗的寶石作為主要角色，故而重中之重就在于如何表現寶石質感，而寶石不同的頭發就代表了他們具有的不同質感。京極監督希望角色的頭發能像寶石一樣閃閃發光，有透明通透的感覺。雖然本作采用全CG的形式，但是要使賽璐璐風格與寶石真實的質感共存，對于制作人員而言也是一大難題。在2015年秋天企劃初期，VFX（視覺效果）藝術總監山本健介先生參與制作，嘗試制作寶石質感的頭發?，F(xiàn)實中的寶石會產生許多反射折射的效果，制作中采用V-Ray渲染器。在15年11月完成主角磷葉石最初的測試模型。在探索質感的過程中，山本先生提到要兼顧真實以及賽璐璐動畫感。與此同時，對角色肩膀上出現的焦散效果進行摸索。前后經歷1年多的反復嘗試后，最終在2016年12月完成決定稿。山本先生覺得雖然角色模型看起來非常復雜，但實際上構造很簡單。關于其他角色的頭發，基本上和磷葉石的做法差不多，根據每種寶石的特性制作出不同的樣子，其中辰砂與鉆石有做過較大改動。

動畫里還原了原作中出現的焦散效果，也就是光線通過寶石質感的頭發后落在肩膀上的效果。制作中使用V-Ray來模擬焦散效果，而二維動畫感的角色是靠pencil+插件來實現的，制作人員嘗試多種方案來達到最佳效果。

原作中肩膀上出現的焦散效果。＜A＞焦散效果未開啟的狀態；＜B＞V-Ray打光；＜C＞V-Ray制作的焦散效果；＜D＞素材合成的初期測試效果

http://cdn.animetamashi.cn/9bbd5cc400960f6f/video/99e721

前者為初期測試畫面，后者是加入pencil+后的效果。顯然初期的效果不如人意。在之后的測試中加入噪波后的變化，在頭與肩膀的區域加入遮罩，一步步進行調試。

http://cdn.animetamashi.cn/9bbd5cc400960f6f/video/e0ee62

2016年7月的兩種測試畫面。焦散范圍變得更廣，與之前有所差異。

http://cdn.animetamashi.cn/9bbd5cc400960f6f/video/500d84

9月的畫面，頭發上的光澤感更強，增加更多眼睛細節。

12月份接近最終效果的畫面。

打磨出寶石質感

磷葉石

2016年5月、7月①、7月②、8月中嘗試頭發質感時的變化過程。

頭發的表面變得光滑柔軟，在頭發整體模型內部放入一個用于產生折射反射的模型，實現寶石堅硬銳利的效果。最初頭發是采用透明的設定，因而能夠通過透明的頭發看到角色頭部的形狀以及映出背景，并且會受到周圍環境的影響。最后修改為“看起來透明，但實際上是不完全透明的感覺”。為了達到這種特殊的透明感，根據不同角色都有相應處理措施。隱藏頭發內部的模型，提高頭發的透明度，并且將對自發光調至100%，這樣就不會受到環境的影響。

可以從3ds Max中看到有非常多貼圖組合，復雜程度一目了然，但實際模型構造很簡單，并且不受到光照的影響。

左圖為頭發的3D模型，右圖為用于折射反射用的模型以及高光素材。頭發部分在后續工作中還會進行修改，作為一個整體素材進行輸出。

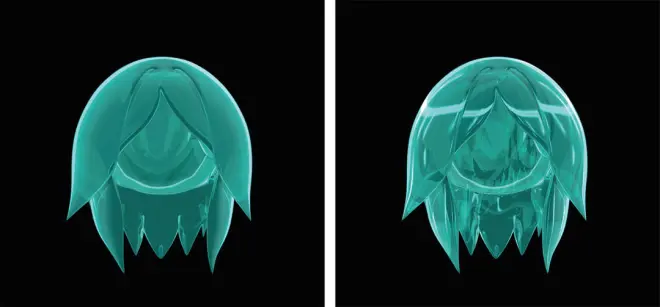

左圖為加入高光狀態，右為開啟折射反射高光的狀態。CG賦予頭發真實寶石的質感，同時也借鑒一些手繪動畫的方式，比如添加了頭發上的環狀高光。

V-Ray中的設置

鉆石

鉆石的設定圖。以原作為基礎，通過手繪的方式來設計角色。

http://cdn.animetamashi.cn/9bbd5cc400960f6f/video/ba9dc8

鉆石頭發質感的改進過程

因為鉆石本身的特性，鉆石的頭發閃爍著七彩斑斕的漸變色。為了能制作出現實中鉆石的質感，制作人員測試了各種各樣的效果。在2016年9月時，嘗試表現出現實中鉆石無色透明又高硬度的質感，以及內部產生的折射反射效果。在10月根據原作與色指定的要求下，頭發內側調整后沒有過多反射折射的效果，保留其他效果。確定制作方向后，最后對頭發質感進行細致的調整。

最初在制作磷葉石時，計劃使用多個素材來進行合成，但因為工作量太大就停止這樣的做法。如上圖＜A＞所示，有非常多的頭發素材。最后決定不通過合成素材的方法，直接調整接近最終決定畫面，而頭發最后基本上就是單個素材。如圖B所示，左邊是調整后正在渲染輸出的的素材，右邊是最終畫面，兩者并沒有很大差異。制作人員盡可能的限制反射折射效果，這樣就能縮短渲染時間。

辰砂

本作中另一個主要角色就是紅發的辰砂，制作人員考慮制作出飄逸柔順的頭發，當時嘗試使用3ds Max中的Hair Farm插件進行制作。但是在測試時無法很好的控制動作，最終還是選用和磷葉石一樣的制作方式。順帶一提，制作辰砂的頭發時使用了凹凸貼圖。

左圖為前期使用Hair Farm制作的頭發，右圖是通過多邊形建模的頭發

http://cdn.animetamashi.cn/9bbd5cc400960f6f/video/dcde4f

辰砂頭發質感的改變過程

完成后辰砂頭發的3D模型

摩根石

摩根石頭發上的高光十分特別，原作中將摩根石頭發的高光被設計成獨特的圓形，而山本先生又不想使用貼圖來制作高光。因此制作人員就在摩根石頭上設置一個巨大的燈光，如此一來就能產生自然的圓形高光。＜A＞摩根石的測試畫面；＜B＞3D軟件中的摩根石，頭上放置著燈光

月人

與寶石為敵的月人，當初討論要做出蛋白石的質感。最初嘗試在月人身上使用不同于寶石的光澤感，但是為了要突出寶石的美麗也就不采用這種效果。最終就呈現簡單的二維動畫感。＜A＞動畫中月人在狩獵寶石的場景。純色的月人與閃閃發光的寶石形成巨大反差；＜B＞最初測試的時候想采用的蛋白石質感。

下一篇將介紹《寶石之國》中如何制作角色們的動作，以及通過作畫來對CG進行修正，請各位讀者敬請期待。

【參考資料】

• 《CGWORLD》2017年11月號
