超微工作站主板X12SCA-F搭載Xeon W-1290開箱測評

2020-07-13 14:02 作者:KoolShare論壇 0人讀過 | 我要投稿

前言

本次來到koolshare評測室的是超微的工作站主板—X12SCA-F（官網鏈接），這塊主板支持10代Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron以及Xeon W-1200系列CPU，支持IPMI，下面為大家?guī)磉@款產品的評測

▲X12SCA-F沒有啥花里胡哨的東西，作為一塊工作站主板，穩定才是第一要素

▲產品規格

開箱

▲X12SCA-F包裝盒使用了超微一貫的包裝，并沒有單獨標注這塊主板的型號

▲包裝盒最上層是四根SATA 3.0 6Gbps數據線和一塊鋁制IO擋板

▲SATA線為紅色，兩側為直頭

▲鋁制IO擋板背面貼了泡棉用來防靜電

▲快速使用手冊和主板規格介紹單

▲被靜電袋包裹的便是超微X12SCA-F工作站主板了

外觀

▲超微X12SCA-F工作站主板采用ATX版型，工業風的綠色PCB。主板配備兩條PCIe3.0 x16插槽，一條PCIe3.0 x4插槽，一條5V PCI 32bit插槽，兩條M.2插槽（支持M Key 2280和22110）

▲圖中從上往下是PCIe3.0 x16 SLOT6，PCIe3.0 x16 SLOT4，PCIe3.0 x4 SLOT2，PCI 33MHz SLOT1。其中SLOT6和SLOT4采用了金屬加固

▲四根內存插槽，采用單邊扣設計，使用金屬加固。支持DDR4 Unbuffered ECC/non-ECC UDIMM，四條插槽可以安裝最高128GB容量內存

▲LGA1200 CPU插槽，可以兼容10代Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron以及Xeon W-1200系列CPU

▲主板背后IO接口一覽

A.DisplayPort 1.4接口
B.HDMI 2.0a接口
C.VGA接口（IPMI顯示輸出）
D.DVI-D接口
E.IPMI LAN接口
F.USB3:USB 3.2 Gen1（Type A）
G.USB2:USB 3.2 Gen1（Type A）
H.1Gb LAN 1接口
I.USB7:USB 3.2 Gen2（Type A）
J.USB6:USB 3.2 Gen2（Type C）
K.2.5Gb LAN 2接口
L.USB9:USB 3.2 Gen2（Type A）
M.USB8:USB 3.2 Gen2（Type A）
N.中央/低音聲道輸出
O.環繞聲道輸出
P. S/PDIF輸出
Q.音頻輸入
R.音頻輸出
S.麥克風插孔
T.UID開關

▲側面的四個SATA 3.0 6Gbps接口

▲前面板USB接口。一個USB3.2 Gen2 10Gbps Type-C的插針，一個USB3.2 Gen1 5Gbps的插針（最多可拓展兩個USB 3.2 Gen1 5Gbps接口）

▲主板背面一覽

供電部分

▲CPU周圍有8顆電感。橫置的電感Mosfet芯片未安裝散熱片，但是留有散熱片安裝孔。縱置的電感Mosfet芯片被鋁制散熱片覆蓋

▲將Mosfet散熱片拆除

▲CPU供電PWM芯片，型號為MP2975，制造廠商為MPS。支持最高8相PWM輸出和相電流采樣，且相數可在兩路電壓輸出之間靈活分配，用于為CPU供電。在超微X12SCA-F這塊主板上被配置成5+2+1相

▲CPU中顯卡供電為2相，Mosfet為M86945，實際型號為MP86945A，制造廠商為MPS。最高可以持續輸出60A的電流

▲CPU中核心供電為5相，Mosfet為M86945，實際型號為MP86945A，制造廠商為MPS，最高可以持續輸出60A的電流。VCCSA供電為1相，Mosfet為M8645P，實際型號為MPQ8645P，制造廠商為MPS，可實現高達30A的每相輸出電流

▲CPU供電簡單示意圖。核心供電為5相MP86945A 60A，共計300A；顯卡供電為2相MP86945A 60A，共計120A；VCCSA供電為1相MPQ8645P 30A

▲內存供電為1相，Mosfet為8633，實際型號為MPQ8633A，制造廠商為MPS。輸入輸出寬幅12A電流，具有良好的負載和線路調節功能

芯片解析

▲PS175HDM，DP1.2轉HDMI 2.0芯片，制造廠商為Paradetech。為主板背后IO接口中的HDMI 2.0接口提供支持

▲左邊的是ASPEED AST2500固件存儲芯片，右側稍小的是BIOS的SPI ROM固件存儲芯片。采用可拆卸設計，以便用戶使用編程器刷入固件

▲PCIe3.0 x16 SLOT6和PCIe3.0 x16 SLOT4是直通CPU的，從插槽之間的4個ASM1480可以明顯知道，2個插槽可以工作在16+0或者8+8模式下

▲W480 PCH芯片。主板上的PCIe3.0 x4 SLOT2以及兩個M.2插槽則是通向這塊PCH

▲ASPEED AST2500，用于實現IPMI的BMC芯片。K4A4G165WE-BCRC，三星DDR4 RAM芯片，電壓為1.2V，速率為2400Mbps，容量大小為512MB。IPMI是獨立于操作系統的一套小系統，可以用于遠程控制和管理服務器

▲Realtek ALC888s，聲卡芯片，支持7.1聲道

▲S9433L85，實際型號為i225LM，2.5GbE網卡芯片，制造廠商是Intel

▲i219LM，千兆PHY芯片，制造廠商是Intel。在它的右側是USB 3.2 Gen2信號放大芯片Pericom P13EQX

▲RTL8211F，千兆網卡芯片，制造廠商是Realtek，為主板IPMI管理接口提供支持

▲PCI使用IDT 89HMPEB383從PCIE轉接，給老的PCI設備提供支持

▲NCT6796D，SuperIO芯片，負責風扇控制等等

▲ASM1543，用來實現主板背部IO接口中USB Type-C 接口的正反盲插。在它的右側是USB 3.2 Gen2信號放大芯片Pericom P13EQX

▲主板芯片示意圖

測試平臺

▲CPU采用的是Intel Xeon W-1290P。10核心20線程，14nm工藝，125W TDP，集成Intel超核芯顯卡P630?；A頻率為3.7GHz，最高Boost頻率為5.3GHz?？梢钥醋鍪荌ntel i9 10900k的馬甲。W-1290系列也有三款型號，W-1290P 125W TDP，W-1290 80W TDP，W-1290T 35W TDP

▲平臺為開放式鋁架

▲電源是海盜船的RM850

▲內存是威剛XPG DDR4 3000MHz，8GB x4

▲顯卡是ROG Strix GTX1070 Ti A8G Gaming

▲SSD是浦科特M9PGN+ 256G

▲將主板裝上鋁架

▲裝上Intel Xeon W-1290P CPU

▲使用當前利民導熱系數最高的TFX硅脂，密度26，導熱系數高達14.3

▲Intel W-1290P是個大火爐，使用利民TFX硅脂能帶來更好的散熱效果

▲裝上內存

▲即便是D15這樣的大型雙塔散熱，裝上后也不會遮擋顯卡

▲建議使用單槽或者雙槽顯卡，像ROG 1070Ti這樣的2.5槽顯卡會完全擋住第二條PCIe3.0 x16插槽

BIOS

▲主頁面，顯示當前時間，BIOS版本號，安裝內存容量等等

▲Advanced中可以對CPU，SATA，PCIe，芯片組進行詳細的設定

▲可以查看CPU的詳細信息，主頻，緩存，核心數等等

▲除了不能對CPU超頻以外，可以設定是否開啟超線程，SpeedStep節能技術等等。說明書上在Turbo Mode和C-States兩個選項中間還存在PL1和PL2選項，PL1默認關閉，PL2默認開啟。上圖中卻沒有這兩個選項，期待下版BIOS能夠加入

▲內存最高支持到2933MHz

▲如果想要使用W-1290P的集成顯卡，記得在Primary Display把Auto改成IGFX。使用默認的Auto只能在主板IPMI VGA接口或者獨顯上獲得視頻畫面

▲SATA設置

▲IPMI管理接口的IP地址可以是以DHCP方式獲取或者是靜態IP

IPMI

▲連接到IPMI管理接口，打開IPMI管理頁面，默認登錄賬號密碼為ADMIN/ADMIN

▲全新的頁面讓人眼前一亮。首先看到的是儀表盤頁面，在這里你可以看到BMC固件版本，BIOS版本，功率消耗以及預覽遠程控制臺

▲系統—組件信息中可以看到CPU，內存，PSU，傳感器，風扇等信息。綠色代表該組件正常運行，紅色則表示該組件出現問題。圖中風扇顯示紅色，因為風扇轉速在300RPM，低于門限

▲CPU可以查看當前的型號，主頻，核心線程數

▲內存中可以查看內存的速率，容量以及廠商，是否是帶ECC糾錯功能

▲電源中查看主板消耗的功率圖

▲傳感器讀取信息中可以查看當前的CPU/PCH溫度以及風扇轉速和12V、5V、3V電壓

▲風扇有三種運轉模式，標準轉速，全速，HeavyIO轉速（該模式用于提高PCI-E槽上擴展卡的散熱冷卻能力），轉速低于門限后會標紅報警。轉速模式只能在這里設置，BIOS中是沒有風扇設置選項的

▲網絡設定中可以配置IPv4地址和IPv6地址

▲通過遠程控制—運行控制臺中可以查看當前VGA端口顯示的內容

▲激活許可證和之前的輸入產品秘鑰的激活方式不一樣了

系統信息

▲CPU信息

▲CPU緩存信息

▲主板信息

▲AIDA 64信息

▲CPU ID信息

▲設備管理器信息

▲HWiNFO CPU和GPU信息

▲HWINFO CPU詳情，可以看到跑AVX2指令集的時候全核心頻率為4.9GHz

性能測試

1.P630解碼測試

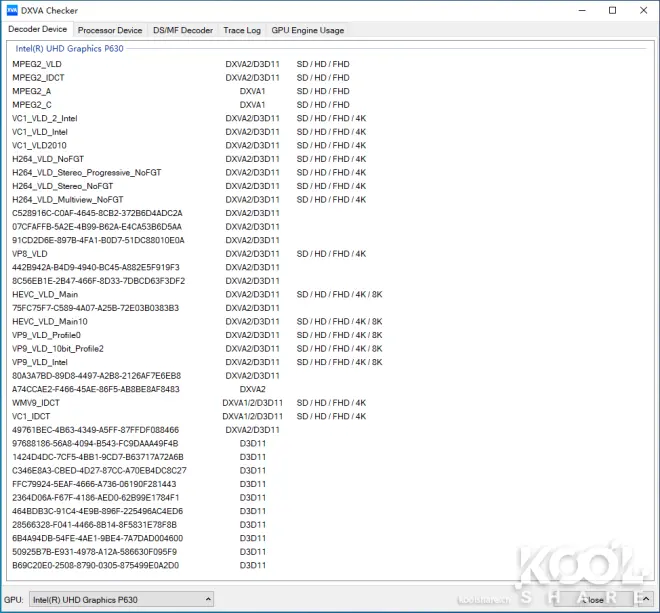

▲DVXA Checker硬件解碼檢測，HEVC(x265)，VP9，8K 10bit完整支持，無論藍光原盤，還是YouTube之類在線視頻，都可以做到完美的硬解

▲播放文件大小1.15G的HEVC解碼的4k視頻（被各大網站采用的在線播放的4K視頻），播放流暢。GPU占用率為12%

▲播放文件大小18G的HEVC解碼的4k視頻（4K重壓制視頻），播放流暢。GPU占用率為36%

▲播放文件大小60G的HEVC解碼的4k視頻（4K原盤），播放流暢。GPU占用率為37%

▲播放文件大小82G的HEVC解碼的4k視頻（4K高幀率原盤），播放流暢。GPU占用率為53%

▲YouTube 4k 60fps視頻播放測試，播放流暢

▲YouTube 8k 60fps視頻播放測試，播放流暢

2.CPU性能測試

▲超微工作站主板X12SCA-F的PL2功耗墻默認開啟，CPU滿載后56秒，功率達到250W左右，這段時間內CPU全核心頻率可以達到4.7GHz。隨后撞到PL2功耗墻開始降頻，CPU主頻降到4.1GHz，此時CPU功率會恢復到TDP的125W，CPU的溫度得到控制，達到功耗、溫度以及性能三者中的平衡點
