塑料支撐面設計

支撐面是承受產品重量的底面，對于稍大尺寸的產品，如果用整個面做支撐面， 則不利于底部的平整，所以需要設計一些凸邊或者凸臺、凸點來支撐。

孔是產品結構設計中經常碰到的，常見的孔有兩類，一類是圓形孔，另一類是非圓形孔。設計孔的位置時，應在不影響塑料件強度的前提下盡量減少模具加工的難度。

支撐面的高度應根據產品的外形尺寸來定，一定取值范圍是0.30?2.00mm，如右圖所示

支撐面，采用凸臺結構，凸臺以3個為好，高度應高出平面0. 5mm以上，位置應均勻設置在制品的邊角，有足夠的強度、適宜的脫模斜度和過渡聯接。如圖

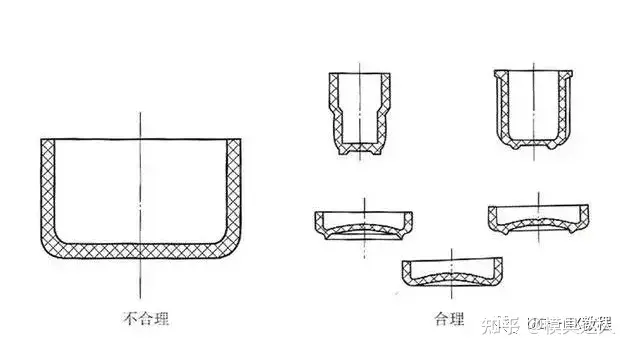

塑料產品的底部支撐面選用整平面結構是不適宜的，因?yàn)橐拐矫孢_(dá)到絕對平直是十分困難的，所以采用內凹結構效果較好，凹入深度應大于0.5-1mm。如圖所示。

孔是產品結構設計中經常碰到的，常見的孔有兩類，一類是圓形孔，另一類是非圓形孔。設計孔的位置時，應在不影響塑料件強度的前提下盡量減少模具加工的難度。

1、常見孔的設計要求

尺寸說明(不包括螺絲柱的內孔)：如圖所示。

尺寸A是孔之間的距離，孔徑若小于3.00mm，建議A數值不小于D；孔徑若超過 3.00mm，則A數值可取孔徑的0.70倍。

尺寸B是孔與邊的距離，建議B數值不小于D。

2、孔徑與孔深的關系

尺寸說明(不包括螺絲柱的內孔)：如圖4－33所示。

n 尺寸A是盲孔的深度，建議A數值不大于5D。一般取A小于2D，長徑比不超 過4mm。

如果D≤1.5mm，則A≤D。盲孔底壁的厚度要≥1/6D

n 尺寸B是通孔的深度，建議B數值不大于10D。

3、臺階孔結構

臺階孔是多個不同直徑同軸相連的孔，孔的深度比單一直徑的孔長。如圖4－34所示

4、斜孔

孔的軸向和開模方向一致，可以避免抽芯。對于斜孔與形狀復雜孔的成型方法， 可采用拼合型芯來完成，以避免側抽芯結構。如圖4－35所示，將如圖所示的側抽 孔改進為如圖所示的沿脫模方向的孔

5、側孔及側凹

塑料產品上出現側孔及側凹時，為便于出模，必須設置滑塊或側抽芯結構，從而 使模具結構復雜，成本增加，可對產品的結構加以改進。如圖4-36所示，將圖所示 的帶側孔改變?yōu)閳D（b)所示的側凹。

6、螺絲頭孔的設計

如圖4－37所示，螺絲頭孔優先選用圖4－37(a)所示的形式，如果結構需要選用圖4－37 (b)所示的形式時，錐形面應低于端面且不少于0.50mm,以免孔表面裂開。

7、孔的邊緣結構

在孔邊緣設計一個完整的倒角或圓角是不合理的，孔的邊緣應預留至少0. 4mm 的直身位結構。如圖4－38所示。
