煤層瓦斯運移主要涉及到基質中瓦斯解吸、擴散、裂隙中瓦斯?jié)B流，涉及到的物理場為煤層變形方程、多孔介質擴散滲流方程、煤層溫度方程、甲烷氧化方程等。這些方程在COMSOL中，均有對應的物理場接口，用COMSOL研究煤層中瓦斯運移或者研究實驗室中煤柱、煤粒中甲烷運移都是很方便的。接下來幾個帖子，我會按照建模的順便以此介紹主要設置，方便大家更好地了解COMSOL的基本使用，以期在科研學習上幫助大家。COMSOL是一款多物理場求解軟件，能講多個物理場進行耦合計算，其界面十分友好。由于其功能復雜性，本次系列教程只針對早煤層瓦斯運移中常用的設置做出一些介紹，本次教程以COMSOL5.6版本為例。

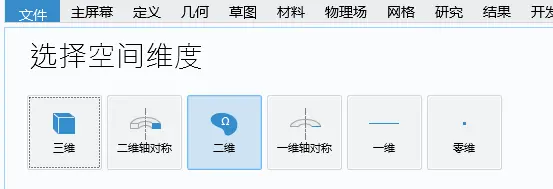

首先，打開COMSOL5.6，需要新建立一個模型?？梢赃x擇模型向?qū)Щ蛘呖漳Ｐ?，以模型向?qū)槔＿x擇模型向?qū)?，進入選擇空間維度，根據自己的模型需要選擇三維、二維、一維等。在二維模型和一維模型中，還可以選擇對稱，可以只對對稱的一半進行建模，這樣可以減少計算內存和運行時間。進入物理場選擇環節，根據需要的物理場方程選擇對應的物理場接口。比如，研究瓦斯在煤層中的滲流情況，可以選擇地下水流達西定律接口，還可選擇裂隙流、brinkman方程等。物理場選擇完成后，進入研究選項。一般選擇瞬態、穩態研究，按照字面意思理解，瞬態即場變量隨時間變化情況，穩態即場變量不隨時間變化。對于瓦斯流動，一般選擇瞬態研究。

圖1 COMSOL選項介紹

?

圖2 ?COMSOL界面介紹

圖3 菜單欄

以上環節選擇完畢后，進入到COMSOL的主界面，如圖2。COMSOL截面主要分為4大區域：菜單欄、功能區、設置、圖形處理。首先從菜單欄介紹，菜單欄分為主屏幕、定義、幾何、草圖、材料、物理場、網格、研究、結果等，可以查看不同子菜單對應的功能。如主屏幕，可以查看組件、新建參數變量、添加材料等。打開相應的菜單，便會在功能區以及界面右邊出現相應的選項。如，添加物理場，變化在界面右邊出現物理場選項。可以按照菜單欄順序依次查看，相應的功能。在定義菜單中，可以定義一些函數和變量，如可構建解析函數、差值函數、分段函數等。在幾何菜單中，可以自己構建幾何模型，如構建正方形、長方形、圓等，也可從外部導入幾何模型。在草圖菜單中，可在圖像處理區繪制相應形狀。在材料菜單中，可調用COMSOL內置的材料屬性，也可在參數中定義材料屬性。在物理場菜單中，可選擇添加物理場和多物理場。在網格菜單，可對幾何模型進行網格劃分，可選擇自由三角形與自由四邊形等。在結果菜單欄中，可以求解結果進行后處理。

?

圖4 功能區

圖5 參數設置

在模型開發器功能區，可進行和菜單欄同樣的功能設置。按著功能區順序，依次介紹相關功能。全局定義中，可進行全局參數、材料的定義。右擊全局定義，會出現和菜單欄中相同的選項，添加參數、變量、函數等。此處是從全局出發，添加選項。全局指的是在所有區域、物理場中，該參數變量均是適應的。與之對應的是局部，在某一組件下添加的局部變量參數，這些只在對應的組件中才會適用。

全局參數設置，在設置中分為4列，分別為名稱、表達式、值、描述，如圖5。在名稱中，輸入符合COMOSL語法規則的名稱，可輸入英文、下標，盡量輸入?yún)^(qū)分辨識的名稱在后面變量只方便調用。在名稱行輸入表達式，輸入“數字[單位]”的形式，在值中COMSOL會轉換成國際單位。還可在描述中，輸入可辨識的記號，如中文描述名稱。圖5中，以輸入孔隙率參數為例介紹。在名稱中輸入“poro_por0”,在表達式中輸入“0.04”，在描述中輸入“初始孔隙率”。對于復雜的物理場，可能要輸入多組參數，參數名稱最好使用特定的符號。

未完待續，敬請期待！
