從主機的世代演進看渲染技術的發展
以前寫的專欄閱讀量都小的可憐啊，本來準備寫個軟光柵和軟光線追蹤渲染器的教程，想想還是算了，也許B站專欄大家都是休閑的心態來看的，我也試著寫一篇更加科普向而不是技術向的文章，看看能否有所改變。
最近一段時間惡補了一些圖形學的歷史，把 GPU gems 123 ，GPU pro 1234567 還有 GPU zen 中的render技術連貫的學習了一下。突然產生了這樣的想法，就是主機的世代演進，除了硬件機能大幅提高之外，渲染技術也有世代級別的進化。大家對主機世代演進已經是非常熟悉了，而對圖形技術演進應該還是比較陌生的。這次我就帶著大家，隨著主機世代的演進，看圖形技術的發展。
世紀前 - 2D到3D的時代
文章的主題是渲染技術的演進，主要是3D實時渲染技術的躍進。但是為了完整性，還是記錄一下上個世紀主機的一些顯著圖形技術進步。大家可以對號入座，想想有了這些技術之后，誕生了哪些或者說哪類游戲。
FC,MD,: 卷軸滾動畫面(橫向/縱向卷軸)
SFC: 實時縮放 (90年代初SEGA沒有立即出家用機，而是出了光碟機版MD，后續又出了MD外掛32X)
SS,PS1,N64: 光碟技術普及，3D CG技術，早期3D渲染技術(二次方程紋理->幾何體光柵化)
DC: 各向異性濾波，三線性插值
嚴格來說DC屬于和ps2,NGC,xbox一個世代的主機，但是其推出時間是1998年11月27日屬于世紀前。DC可以說是一臺超越時代的主機，各向異性濾波，三線性插值這樣的技術在實時渲染中大規模使用已經是很久以后了，在98年就支持網絡對戰遠見異常，而莎木對成熟的開放世界和QTE系統設計無疑影響了后世眾多游戲的設計思路。而莎木對于人物的渲染，尤其是皮膚和眼睛的渲染，也是非常的贊。
PS2/Xbox - 可編程管線的世代
上上世代渲染方面最大的進步，就是3D渲染技術從固定管線發展到了可編程渲染管線。本節完。
好吧，如果這樣的話，那這節有點短。那就開啟擴展知識模式吧，極簡單介紹一下PS2實現可編程管線的方式。而這就不得不提一下PS2的大殺器 - Emotion Engine。
有人看到Emotion Engine，可能就和unity，unreal，cry engine這些游戲引擎混了，其實Emotion Engine并非游戲引擎，而是PS2的一個硬件模塊。

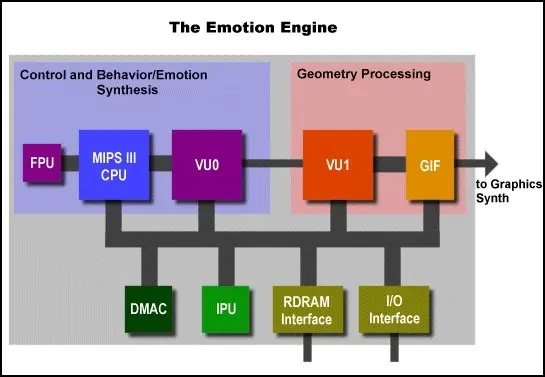

EE指整個PS2處理器和子系統的，也可以特指PS2的128位MIPS CPU。PS2還有兩個專用向量單元(Vector Unit)，VU0和VU1。VU0和EE CPU直聯，可以處理開發者在C程序中編寫的特殊 inline Assembly code。VU1集成在GS(Graphics Synthesizer)內部，VU1無法直接運行用戶內嵌代碼，需要用戶用匯編編寫程序，然后發送程序到VU1執行。用不太恰當?shù)膶?duì)比，VU0的開發類似openGL，把文本格式的代碼傳送進去運行時轉譯，而VU1開發類似DX，需要提前把程序變成二進制格式，運行時直接傳輸?shù)絧rogram memory運行。
可以說，VU0就是PS2的頂點著色單元，VU1就是像素著色單元，兩者直接的數據通過PS2的DMA(Direct Memory Access)傳輸。GS可以說是PS2的renderer，光柵單元和紋理單元都在GS中。在GS處理完成后數據發送給GIF(Graphics Interface)，完成圖像最終的顯示工作。
PS2硬件各部分的詳細介紹可以去glampert的blog或者PS2的wiki上查看。
PS3/xbox360 - 延遲渲染的世代
上個世代相比上上個世代，最大的特點，就是畫面的突飛猛進。得益于 HLSL/Cg 這樣的高級著色器語言流行，大家可以開發更多跟高級的材質和特效。眾多Pixal renderman時代積累的材質也被移植到游戲中來。
更加復雜的材質帶來了幾個問題：
隨著點光源增加，像素著色器負載成倍增加
overdraw的代價極大(顯卡都是先渲染，然后才像素舍棄)
隨著材質復雜程度和場景內光源個數的變化，幀數劇烈波動
總結一下，就是上世代最大的瓶頸，就是像素處理能力不足
得益于RTT/FBO技術的成熟，以及上世代主機內存的大幅度增加(PS3 256m內存+256顯存，xbox360 512m共享內存+10m超高速內存，PS2 64m內存+4m顯存+2m聲音專用內存，Xbox 128m內存)，以及硬件支持貼圖的數量增加，延遲渲染被大規模使用了。
overdraw最主要的情況，就是渲染了將要被舍棄的像素。而這以遮擋為最常見。那時候early-Z還不成熟，每個像素都是先渲染了，再深度測試。對于遮擋關系及其復雜的場景，overdraw就及其嚴重。處理這個情況，可以把渲染切分成兩個階段，第一個階段只有頂點處理和光柵化階段，不繪制材質，保存下來每個像素應該進行繪制的幾何信息，然后再第二個階段真正的進行繪制。
兩個階段就是兩個render pass。而在兩個render pass直接傳遞數據，就要依靠RTT技術了，需要設計一個G-buffer，用來存儲場景的幾何體信息。
對于場景中的光源，可以在渲染的幾何處理階段和材質處理階段的中間，額外增加一個光源處理階段，用來記錄各個像素累計光源的情況。
常見的延遲渲染就是這樣，總結一下延遲渲染的優缺點
優點：
支持眾多的動態光源
提供穩定的幀率
缺點：
消耗巨量的顯存和顯存帶寬
對透明物體支持不佳
不支持硬件抗鋸齒
iPhone/android - 瓦片渲染
移動設備準確來說不是任何主機世代的一部分。但移動設備的幾個特點：低性能，超低帶寬，高分辨率。給渲染帶來了新的挑戰。解決這個問題的方式，就是瓦片渲染。解決移動平臺渲染的相關問題的經驗，直接影響了下個世代的圖形技術，以及VR技術的發展。所以自然值得單開一章。
移動平臺不使用傳統延遲渲染的原因：
移動平臺顯存很小(支付不了龐大的G-buffer開銷)
移動平臺帶寬很小(而分辨率很高，全屏幕分辨率的G-buffer的帶寬開銷更大)
移動平臺像素處理能力也相對較弱(TAA這種軟抗鋸齒開銷也很大)
接下來以mali GPU為例介紹一下移動平臺的TBDR技術
目標：減少渲染期間所需的功耗巨大的外部?jī)?nèi)存訪問
不再以primitive為單位，執行完頂點著色器后立刻執行片段著色器。而是以rendertarget為單位，在一個rendertarget所有的頂點著色器執行完畢后，再執行片段著色器。執行頂點著色器的過程中，GPU將屏幕分割為16x16的區塊，將訂單數據分散發送到每個工作集。片段著色器一次只處理一個區塊，計算完幾個區塊之后才訪問下一個區塊。
優點：
工作集的所有訪問都屬于本地訪問，速度快、功耗低(傳統模式需要占用的存儲巨大導致只能放于內存之中)
區塊足夠小，我們實際上可以在區塊內存中本地存儲足夠數量的樣本，實現 4 倍、8 倍和 16 倍多采樣抗鋸齒?？商峁┵|(zhì)量高、開銷很低的抗鋸齒
在每個區塊計算完成寫回內存時，因?yàn)閰^(qū)塊足夠小，可以通過 CRC 檢查將塊的顏色與主內存中的當前數據進行比較(這一過程叫做“事務消除”—)如果區塊內容相同，則可完全跳過寫入，從而節省了 SoC 功耗
可以采用快速的無損壓縮方案(ARM 幀緩沖壓縮 (AFBC))，對逃過事務消除的區塊的顏色數據進行壓縮，從而進一步降低帶寬和功耗
大多數內容擁有深度緩沖和模板緩沖，但幀渲染結束后就不必再保留其內容。如果開發人員告訴 Mali 驅動程序不需要保留深度緩沖和模板緩沖(理想方式是通過調用 glDiscardFramebufferEXT (OpenGL ES 2.0) 或 glInvalidateFramebuffer (OpenGLES 3.0)，雖然在某些情形中可由驅動程序推斷)，那么區塊的深度內容和模板內容也就徹底不用寫回到主內存中。又大幅節省了帶寬和功耗
完全由驅動實現，對于開發者來說是透明的，開發者只要當做普通的前向渲染即可
缺點：
任何基于區塊的渲染方案的主要額外開銷是從頂點著色器到片段著色器的中間構建工作集的過程。幾何處理階段的輸出、各頂點可變數和區塊中間狀態必須寫出到主內存，再由片段處理階段重新讀取
powerVR的TBDR還有Adreno的flex render技術大同小異，三家中powerVR實現的最好，Adreno實現的最差。flex render主打自動在前向渲染(TFR)和TBDR切換，但是實現的并不好，最近幾年貌似也不再提flex render這個詞了。
PS4/xbox one - Forward+
終于到本世代了，本世代的最重要的一個點，就是圖像分辨率，從720P，提升到了1080P(后續機型甚至提升到了4k)，1080P相比720P，所要填充的像素變?yōu)榱?.25倍。對于顯存和顯存帶寬都提出了新的需求。
接著聊一下硬件的發展，以xbox系為例，比較一下xbox 360和xbox one的差距
可以看到，理論浮點能力是原來的5倍，但是內存帶寬不過原來的3倍，內存更是高達之前的8倍。
在2012年，迪士尼詳細完整的闡述了BRDF模型，構建了完整的PBR理論。這也給本世代的引擎提了一個新的要求，就是TA可以自由的編寫材質shader，美術也可以更自由的調整材質。而延遲渲染的材質階段shader完全相同，美術人員的調節能力其實很小。
基于以上的問題，一直新型的渲染方式Forward+被提出了。F+渲染也分三個階段：
Z prepass：提前寫一遍深度緩沖進行剔除防止overdraw
Light culling：保存影響該像素的光源信息
Final shading：最終渲染，和傳統的前向渲染方式相同
F+的Light culling和Final shading兩個階段最重要的特征，就是 基于瓦片。
如同上文移動端渲染中所說，基于瓦片進行光源和圖元剔除之后，繪制壓力和帶寬需求已經大大降低。因?yàn)橹斑M(jìn)行了z prepass，還能將被遮擋的圖元提前去除，進一步降低了overdraw。
F+渲染性能和延遲渲染的比較(數據來源于AMD)。
F+渲染改進了什么：
觀察最近10年NV顯卡其實就可以發現，顯卡的像素性能提升了625倍，但是帶寬提升不足10倍。可以說，本世代相比上個世代，渲染性能(遍歷光源)損失不那么大，更多的drawCall不是問題，相反，帶寬反而更瓶頸。
在每個瓦片內，采用前向渲染，這就帶來了兩個優勢，支持半透明物體，支持硬件抗鋸齒(MSAA)
支持更多的動態光源(每個瓦片受影響的動態光源都是culling過的)
材質系統設計更為自由，一套系統可以同時支持PBR和NPR(只要想的話)
幾何無關的階段可以使用計算著色器，大幅度縮短管線長度。并且瓦片直接可以并行(相比移動平臺的TBDR)
AMD在2012年的新圖形API mantle，為Sony和微軟設計多線程渲染接口提供了思路和原型。依靠多線程異步渲染，進一步增加了drawCall的數量
F+渲染的歷史遺留問題：仍然需要保存巨大的G-Buffer和light Buffer。就是說，F(xiàn)+渲染相比延遲渲染，著重解決了帶寬占用的問題，但是顯存占用問題依舊嚴重。(這也是移動平臺遲遲不用F+的原因)
F+渲染的改進。在GDC2016上，頑皮狗工作室展講解了《神秘海域4》的優化細節。對于GPU來說，分支依舊是一個昂貴的操作(現在依舊可以簡單的認為，增加一個分支操作，GPU性能折半)。所以引擎就要保證每個tile盡可能少的切換渲染狀態，每個材質內部也要盡可能減少分支語句。
展望：PS5/Xbox two
今年E3大家都吃了不少餅，但是萬眾期待的PS5和Xbox two缺雙雙缺席。其實我以前有個觀點，就是如果渲染技術沒有重大突破的話，算不上次時代。PS4 pro/Xbox one x都是這樣，1080P到4K提升固然明顯，但是是暴力硬堆硬件堆出來的(PS4 pro整出的棋盤渲染算不上什么好點子，真的是不得已而為之)。所以我以前確實對PS5興趣不大，如果索尼真的還整個不向下兼容，不是就呵呵了。
不過，在今年的GDC大會上，微軟和NVIDIA聯合展示了實時光線追蹤技術，可以說給下個世代的主機和游戲，帶來了新的可能。光線追蹤對于實時渲染來說可是顛覆性的，它吧以前實時渲染所用的光柵化那套完全放棄了。一直以來，都是實時GI是圖形學的圣杯。但是想不到的是這個圣杯拿到的如此之快。
在NV之后，AMD也不甘示弱，拿出了RadeonRay作為回應(RadeonRay相比RTX/DXR要慢，現在主要是Unity用來加速烘焙)。如果再加上前幾年powerVR提出的openRL(causticGL，光線追蹤和光柵化的一個混合渲染方案)。我們完全可以猜測下一世代主機會搭載實時光線追蹤的機能，哪怕說是類似openRL那樣的混合方案。
希望下一世代主機，能給我們帶來驚喜吧。
結語
這篇文章個人摻雜了很多主觀看法。如果有錯誤，懇請各位大牛斧正。也歡迎有興趣的人一起討論。畢竟一家之言，無論如何都是十分受限的。如果喜歡，也希望大家能幫忙分享和推薦。
