????????大家好我是酸菜魚，這個系列著重講解數字IC或FPGA實習面試及秋招面試的高頻手撕代碼題 。

往期代碼題：

數字ic手撕代碼-導覽目錄 - 嗶哩嗶哩 (bilibili.com)

數字IC手撕代碼-分頻器（任意奇數分頻） - 嗶哩嗶哩 (bilibili.com)

數字IC手撕代碼-序列檢測（狀態機寫法） - 嗶哩嗶哩 (bilibili.com)

數字IC手撕代碼-分頻器（ 任意小數分頻） - 嗶哩嗶哩 (bilibili.com)

......

完全內容，請前往導覽目錄查看。

半加器：

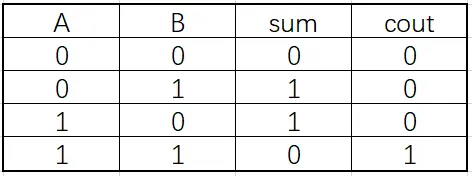

????????所謂半加器，就是不考慮進位的加法器，只有兩個輸入和兩個輸出；輸入A和B，輸出和數sum和進位cout，半加器真值表如下：

????????寫一個半加器其實就是把各個參數之間的關系用verilog描述出來。很容易可以得到：

從而有verilog代碼：

????????然而大多數公司的手撕代碼完半加器和全加器后，還會讓你手繪門電路，所以在這里我也提一下門電路畫法。

????????門電路其實很好畫，知道了信號之間的與非關系，就很好處理了，比如半加器的cout就是A和B的與，直接用一個兩輸入與門就能連接。而sum是A和B的異或，用一個異或門就可以得到，當然也不排除公司故意不讓你用異或門的情況。異或轉換成與門如下：

異或會用門電路畫了，那么半加器的門電路就很簡單了。

全加器：

????????全加器就是在半加器的基礎上引入一個進位輸入，總共三個輸入兩個輸出。全加器真值表如下：

????????這個不要背表達式，如果背表達式，正式手撕代碼的時候很容易忘記，然后寫錯（雖然全加器很簡單。）我們推導一下表達式。

????????這里的輸出一共有兩個，一個sum，一個進位cout。sum的值是A+B+cin然后去掉進位得到的，也就是說A、B、cin 中，如果輸入1的個數是奇數，則sum為1，輸入1的個數為偶數（含零）則sum為0。根據這個奇偶判定，可以想到用異或操作，所以得到表達式：

????????cout的值也好分析，cout是加和出來的進位，也就是說，如果A、B、cin三個數中，有兩個及以上個1，則cout為1，這個容易得到表達式：

代碼：

????????全加器的門電路就不畫了，原理和半加器是一致的，信號有點多容易弄混，所以畫的時候細心一點，就沒什么問題。
