隨著我國(guó)基建行業(yè)的迅猛發(fā)展，砂石骨料的需求量也與日俱增，據(jù)粗略統(tǒng)計(jì)，每年消耗的砂石骨料高達(dá)百億噸，為順應(yīng)時(shí)代需求，一個(gè)個(gè)砂石廠(chǎng)拔地而起。不過(guò)在趕超量的同時(shí)，質(zhì)也千萬(wàn)不能“掉隊(duì)”，本文將詳細(xì)說(shuō)明基建行業(yè)對(duì)砂石骨料的要求，快來(lái)看看你家工廠(chǎng)生產(chǎn)的砂石骨料符不符合標(biāo)準(zhǔn)。

天然骨料：也叫天然砂，即在河床中挖取的天然砂毛料，經(jīng)沖洗篩分后形成；

人工骨料：也成為機(jī)制砂，即開(kāi)采的大塊原料石，經(jīng)過(guò)沖洗、破碎、篩分等環(huán)節(jié)制成；

組合骨料：由天然砂和機(jī)制砂按一定的比例混合而成。

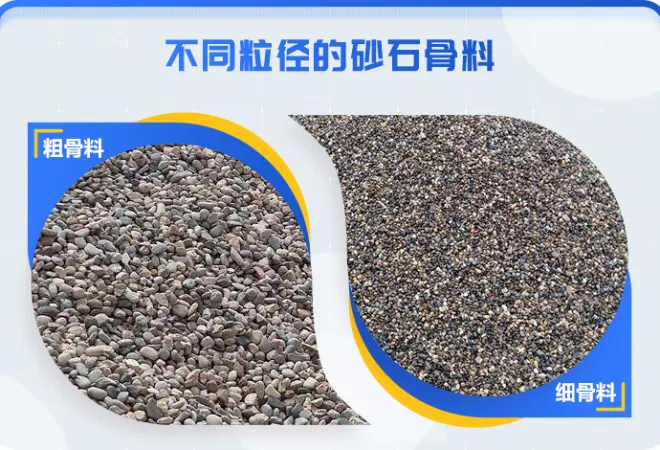

根據(jù)粒徑的不同，可將其分為：

細(xì)骨料：粒徑小于4.75mm的骨料；

粗骨料：粒徑大于4.75mm，最大不要超過(guò)25mm。

1、骨料表面潔凈，含有害雜質(zhì)少，不能影響混凝土凝結(jié)硬化和后期混凝土的耐久性成分；

2、應(yīng)具有良好的顆粒配級(jí)、空隙率低，有利于外加劑性能的調(diào)整和混凝土性能的提升；

3、無(wú)論是天然砂骨料還是機(jī)制砂骨料，都應(yīng)該具有良好的強(qiáng)度和堅(jiān)固性，才能起到骨架傳力的作用；

4、在石料開(kāi)采的過(guò)程中，應(yīng)定期對(duì)其進(jìn)行堿活性檢測(cè)，如果有潛在危險(xiǎn)時(shí)，應(yīng)采取對(duì)應(yīng)措施，并且要經(jīng)專(zhuān)業(yè)的試驗(yàn)論證；

5、砂石骨料堅(jiān)固性要好，吸水率要低，不宜超過(guò)3.2，否則容易很容易導(dǎo)致混凝土開(kāi)裂。

1、含有害雜質(zhì)不可高于1%，泥塊含量不可高于1%，含泥量不超過(guò)3%；

2、砂石骨料顆粒形態(tài)飽滿(mǎn)，為立方體，沒(méi)有過(guò)多的針片狀顆粒，針片狀顆粒含量不應(yīng)超過(guò)15%。

3、骨料抗壓強(qiáng)度與混凝土強(qiáng)度等級(jí)之比不應(yīng)小于1.5；

4、砂石骨料級(jí)配合理，1.18以上小于30%；0.15以下要在20%以下；0.6和0.3的顆粒作為主體，要分別占20%-30%。

來(lái)源：https://www.kjzj.com/
