上個星期，兒童房的LED燈不亮了，沒有辦法又買了一個裝上了。舊的放在那里沒有扔。閑來無事，正好檢查一下這個燈的故障，看看是哪里壞了，能不能修好。我對LED的驅動器是有一些的了解的，也做過相關的項目，估計問題不大。

這個燈是歐普的吸頂燈。

打開燈罩，內部的結構是這樣的。看來還是個一體式的，沒有像很多LED燈一樣，驅動器和LED燈是分離的。殼子里面有一些關于產品的標識。

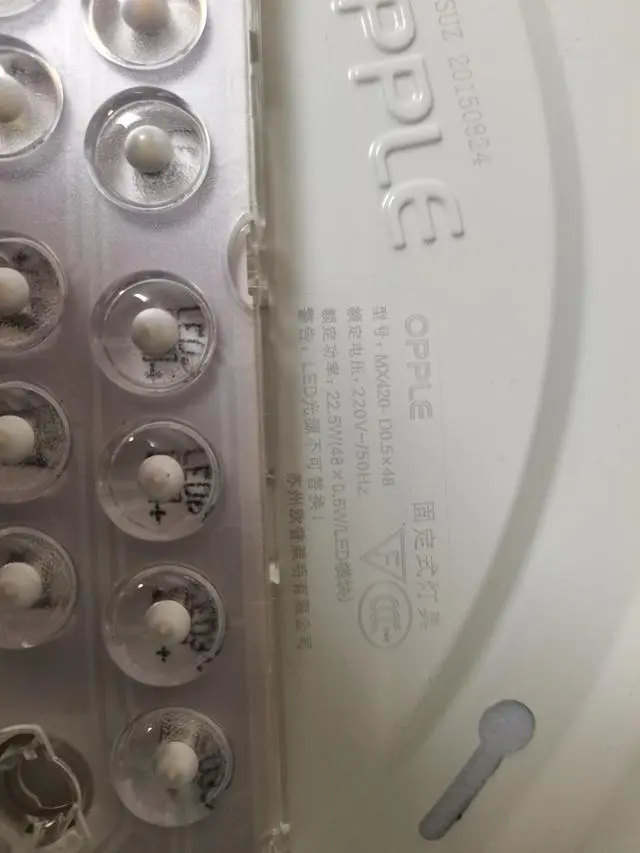

從里面的標識可以看出，這個燈的一些具體信息

具體型號是MX420-D0.5x48

額定電壓：220V-/50Hz

額定功率：22.5W(48x0.5W/LED模塊)

把塑料蓋板和電路板分開電路板如下圖。

可以看到這個驅動器和燈珠是直接做在了一個電路板上。燈珠有兩串，白色的燈珠對應的是冷色光，黃色的對應的是暖色光。這個燈是可以通過開關控制包括冷色，暖色，和冷暖色燈珠同時亮的三色光的。

如果大家想自己維修壞掉的LED燈，一般來說請檢查如下三個地方就足夠了。如果不是這三個地方的故障，這個燈是不值得修的，或者說一般的用戶是修不好的。

1. 檢查交流電輸入的地方。一般來說交流電輸入的地方都會串接一個保險（fuse）,如果燈具不亮了，很有可能是保險燒壞了。重點檢查那個保險是否燒壞，可以用萬用表測量fuse的量端，如果電阻接近0，那么就是很好的。 如果電阻非常大，那么就是保險燒壞，換保險即可。

2. 如果LED燈在閃爍，那么就有可能是LED的并聯電容出了問題。（對于這個板子就是紅線所畫的兩個電容）

3. 如果LED 不亮，還可能是串接的燈珠損壞，可以用萬用表的電阻檔，搭在燈珠兩端，正常燈珠是亮的。如果有燈珠不亮，那么就是相應燈珠損壞。

對于我的這款燈，燈的故障是不能點亮。所以先檢測保險電阻，果然，保險電阻已經有點燒黑了。用萬用表測量保險電阻的兩端，發現斷路，所以故障點找到。接下來就是找一個了類似的保險電阻換上。換下來的結果如下圖。測試燈具正常與否，開關電源發現它已經可以調節三色燈光，修理完美結束。

但是作為一個硬件工程師，怎么能就這么結束了呢？我要看看這個驅動器的工作原理和驅動芯片是什么。可是讓我感覺意外的是，芯片的上面覆蓋著一層阻焊膠，根本就看不到各個芯片的信號。

阻焊膠覆蓋在芯片上

這個問題難不住我，用刀子輕輕地把上面的阻焊膠刮開，我以為我會看到芯片上面的絲印，可是事實再次驚呆了我。芯片上面的絲印標記已經都被打磨了，只留下淡淡的痕跡，根本無法辨認。

你有張良計，我有過墻梯啊。我用相機的微距把芯片的照片拍下來，這樣我就可以識別上面殘留地打磨的痕跡了。

剝?nèi)プ韬改z的芯片

這些芯片都被我一個一個地識別出來，但是最關鍵的控制芯片的絲印痕跡又淺，又淡，實在是開不清楚。沒有辦法，只能上班的時候在顯微鏡下拍照了。

我看上面電路的時候，那兩個變壓器讓我百思不得其解。正常來說，兩串燈珠，對應著兩個控制芯片，對應著兩個變壓器線圈，但是這兩個線圈為什么還相連呢？

兩個貌似變壓線圈

通過萬用表的測量，發現我進入了一個誤區，其實，這兩個像變壓器的器件，他們根本就不是一個變壓線圈，而只是充當一個電感的作用，這樣就比較清晰了。

余下的問題就是確認控制芯片的問題。通過顯微鏡的觀察，發現芯片的絲印是BP2832K字樣。在網上一查，真相大白，原來控制芯片就是它！

顯微鏡下的控制芯片

BP2832K是一款高精度降壓型LED恒流驅動芯片工作在電感電流臨界連續模式，適用于 85Vac~265Vac 全范圍輸入電壓的非隔離降壓型 LED 恒流電源。

BP2832A 芯片內部集成 500V 功率開關，采用專利的驅動和電流檢測方式，芯片的工作電流極低，無需輔助繞組檢測和供電，只需要很少的外圍元 件，即可實現優異的恒流特性，極大工作在電感電流臨界連續模式，適用于 85Vac~265Vac 全范圍輸入電壓的非隔離降壓型 LED 恒流電源。它的原理圖如下：

BP2832K的參考電路

下面列出這款電源的主要器件，原理圖就不發了，如果感興趣的朋友根據主要的器件和他們的參考設計就可以設計出一款類似功能的LED燈來。（本文只是做研究之用，不構成任何操作建議。沒有相關知識的人請不要進行類似操作，高壓危險。）

芯片器件
