今天我們來學習下大面積起伏石墨烯分子結構的制作，之所以用Houdini來建模，還是為了幫助大家熟悉各種節點操作。全部節點的連接如下——

講解具體步驟之前，先簡單介紹下面板的設置。默認打開的Houdini界面是Build模式的排版，點擊下來列表可以切換成其他模式，如Animate（動畫）模式等。如果我們需要更改窗口的排布，可以記住兩個快捷鍵，【Alt+[】和【Alt+]】，Alt加左中括號可以將面板進行左右拆分，加右中括號可以將面板進行上下拆分。

由于Houdini中的節點連接是縱向的，增加節點面板的高度有利于顯示更多的節點?？梢栽谝晥D窗口按【Alt+[】，拆分成兩個窗口后，在新的Scene View窗口菜單名稱上單擊鼠標右鍵，選擇Network View選項。（只要你愿意，每個窗口都可以變成任何其他的選項）

然后關閉原來節點面板中的所有菜單，點擊“×”號。鼠標移至面板交界處單擊并左右拖動，得到合適的大小，如下圖所示。

設置完成后，在Build列表下選擇Save Current Desktop As選項，輸入新的窗口布局名稱，如“Build1”，單擊【Save】按鈕保存。之后就可以在Build列表中直接選擇新布局名稱。

下面開始今天的教程。創建石墨烯分子最常見的是陣列法，C4D中提供了已經設置好參數的蜂窩陣列克隆模式。Houdini中我沒有找到，但這并不存在什么問題。其實蜂窩陣列可以拆分成如下幾步線性克?。僭O(shè)初始六邊形邊長為單位1）：①往上復制，每步移動（0, sqrt(3)）（sqrt表示算術平方根）；②整體往右復制一步，移動（1.5, sqrt(3)/2）；③整體往右復制，每步移動（3, 0）。

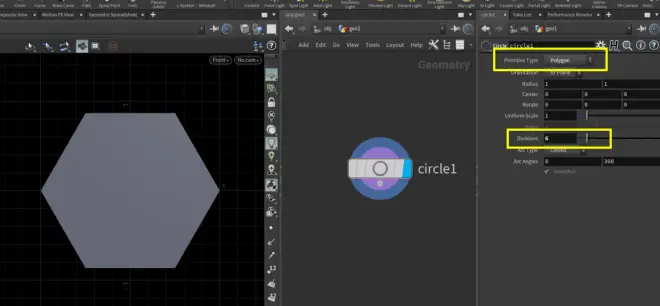

知道蜂窩陣列的復制方式后，實現起來就很簡單了。先創建一個“circle”節點，“Primitive Type”設為Polygon（多邊形），并將“Division”的值設為6，得到正六邊形，邊長（即半徑）默認為1。由于默認的六邊形位于XY平面，可以按【空格+3】切換到前視圖觀察。

然后是三步拷貝，使用的是最基礎的“copy and transform”節點。

為了讓拷貝時的移動距離和初始六邊形尺寸關聯起來，可以在“circle”節點的“uniform scale”參數數值處單擊鼠標右鍵，選擇copy parameter選項。然后分別在“copy and transform”節點的對應參數處單擊鼠標右鍵，選擇paste relative references選項，并乘上相應的系數。

具體地，copy1的“translate.y”乘以sqrt(3)；copy2的“translate.x”乘以1.5，“translate.y”乘以sqrt(3)/2；copy3的“translate.x”乘以3。copy1和copy3的“total number”可以控制陣列的高度和寬度。

然后添加“mountain”節點制作隨機起伏效果。“height”控制起伏的高度，“element size”控制起伏的頻率或波長。為了讓起伏看上去更明顯，可以將陣列重復數設大一點，這里我設置的copy1的“total number”值為60，copy2的“total number”值為40。注意“mountain”節點中的“fractal type”設置為none，避免出現更復雜的細節。

添加“polywire”節點將邊轉為圓柱，“smooth point”設為0，“divisions”設為6（不用放大顯示細節時，該值不需要設置很高）。

“原子”（小球）的創建可以用之前學過的“copy?to points”節點實現，“sphere”節點的類型可以選擇polygon，設置合適的“uniform size”（尺寸）和“frequency”（分段）即可。

最后用“merge”節點將球和棍混合在一起顯示。注意“merge”節點是Houdini中使用頻率非常高的一個節點，主要作用就是讓多個對象可以同時顯示。

到這一步起伏的石墨烯結構已經得到了。但如果仔細觀察會發現，很多小球是重合在一起的，這是因?yàn)橥晃恢蒙嫌胁恢挂粋€(gè)點。優化方法是在“mountain”節點和“copy to points”節點之間添加“fuse”節點，讓位置相同的點合并。大家可以對比添加前后的變化。

最后用“color”節點設置顏色，最終模型的寬度、高度、起伏程度、球和棍的半徑都可以方便調節。如果不想有起伏，可以將“mountain”節點的高度設為0，也可以直接跳過該節點。方法是將該節點設置為“Bypass”模式，如下圖所示。

本節內容就講到這里，感謝大家的閱讀！
