本輪建筑界的BIM之風已經強勁的吹了兩三年，為什么說是本輪?

　　因?yàn)樵?8年左右的時候，建筑圈就有一輪BIM熱，以至于許多人和單位都迫不及待的鉆進來看BIM到底是什么。

　　結果，很多人和單位嘗試過以后覺得，BIM卻是食之無味，棄之可惜的雞肋。

　　但本次的BIM熱卻與上次不同，一是政府參與進來并且出臺許多相關文件、標準以及鼓勵措施，二是建筑圈正處于建筑工業化的風口，必須借力于BIM的信息模型。所以BIM設計是大勢所趨。

　　對于使用人數較多的revit軟件，其中的許多概念與我們常用的CAD完全不同，以至于讓許多工程師覺得revit軟件有點高深莫測，不可琢磨，從而有了抗拒心理。

　　Revit軟件中的重要概念

　　“族”是revit軟件中的很重要也很基本的概念，是由英文“family”翻譯而來，很自然的，族本身就是一個集合，也是一個項目中最基本的組成部分。

　　一個項目中的元素很多，最基本的元素就是族，為了管理和使用上的方便，按照“類別”對族進行劃分，比如常見的“類別”包括：門、墻、樓板、樓梯等。

　　而族也可以細分為不同規格的族，也就是“類型”。

　　比如“結構柱”的類別，可以創建“混凝土柱族”和“鋼結構柱族”，根據使用的具體尺寸不同，可以將“混凝土柱族”中添加600x600、700x700不同“類型”的柱子。

　　2

　　項目中的實際柱子而言就是“實例”

　　如果把族比喻成家庭，那么一個項目就是一個國家，家庭中的成員兒子、女兒、父親或母親類型就是“類型”。

　　而具體到一個實際家庭中，兒子就是一個“實例”;也可以這樣來理解族的層級關系“水果、蘋果、紅蘋果、裝在袋子里面的五個蘋果”

　　所以軟件中族的層級關系從大到小依次是：類別、族、類型、實例。

　　下面默認建筑樣板新建一個項目文件，點擊“結構”選項卡下的“結構柱”，查看其屬性：“結構柱”為一個類別，“熱軋H型鋼柱”為類別下的一個柱族。

　　然后點擊“編輯類型”，可以看到要?jiǎng)?chuàng)建的鋼柱子為“HW400x400x13x21”的一個類型。

　　族的類型

　　根據“族”的可編輯性可以分為“系統族”、“內建族”和“可載入族”。

　　系統族內建到軟件系統中的，無法“創建”和“刪除”系統族，比如說：“墻”是一個系統族，意思是說，軟件已經定義了“什么是墻”，墻的形態就是這個樣子。

　　如何區分?

　　可以點擊“建筑”選項卡中的“墻”，在屬性欄中點擊“編輯類型”，可以看到下圖：系統族：基本墻。

　　就說明墻是一個系統族，同時右側的“載入”是灰色不可編輯的，也說明了系統族的一些屬性。

　　而對于“可在載入組”剛好相反。不會顯示“系統族”的字樣，同時可以點擊“載入”，比如點擊“建筑”下的“門”，點屬性的編輯類型：可以看到下圖。

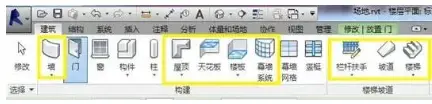

　　以上是“系統族”和“可載入族”的基本區別。軟件中的系統族大致包括：

　　墻、屋頂、天花板、樓板、幕墻系統、欄桿扶手、坡道、樓梯等。

　　“內建族”是一個特殊的類型，也是可以編輯的，和可載入族一樣需要自己定義形狀內容。

　　內容往往由于項目中的其他部分相關聯，所以并不適合在族編輯器中創建，就采用的“內建”的方式。

　　也就是說：只是在特定的情況下才會用到“內建族”。

　　需要注意的是如果創建了一個內建族，并復制到項目中的其他位置，那么就是創建了一個全新的族的實例。

　　如果修改第一個內建族，第二個并不會跟著修改。

　　主體圖元其實”也就是上面所說的不可編輯的系統族，構件圖元指的就是“可載入族”。

　　基準面圖元包括“軸網”、“標高“、”參照平面”，這些也屬于“系統族”，不過是二維的。

　　視圖專用圖元分為“注釋圖元”和“視圖圖元”，注釋圖元又分為“尺寸標注”和“文字注釋”，視圖圖元包括“圖紙”“視口”等。其中注釋圖元也屬于“系統族”。

　　可以說“族”和“圖元”是從不同的角度來命名組成模型的元素的。revit中還有許多其他的很多的概念，但是都屬于這兩個大概念下的分類。

　　理解了這些概念，慢慢學習revit會比較輕松一點。
