上次我們繪制了那個按摩輪，有一個這樣的正方形的花紋尖滾輪，UG/NX 按摩滾輪建模教程?(點擊鏈接回顧上期內容)，然后我們再來繪制一個菱形的吧：

上次咱們做的按摩滾輪，他的每一個尖都是正方形的，那這次咱們就重新繪制一個菱形的吧！

模型以及運用的方法都非常的簡單，帶有一點點小技巧，來看看吧~

建模過程：

1、還是打開UG新建一個文件，咱們先拉伸一個直徑100的圓柱體。

2、再繪制一個草圖，按照圖中尺寸來做就行，當然大家要是有其他想法的話也可以跟著自己的需求來改啊。

3、做一根中心線，可以是新建草圖來繪制，也可以直接使用直線畫出來。

4、接下來使用掃掠命令，截面選中底面的草圖，導引線選擇中心線，定位方式記得選擇角度規律啊

5、掃掠完成后，與第一步做出來的圓柱進行求差處理。

6、掃掠用完的草圖不要扔，裹上......咳咳，串戲了。

再次使用掃掠命令，截面依舊是那個草圖，只不過角度規律那的數值反向一下。

7、用之前圓柱求差剩下的部分，對新做出的這個掃掠體進行求差就好啦

8、之后就是簡簡單單的鏡像和陣列了，想要多長就搞多長~

9、最后一步，求和整體，那這個菱形滾輪就完成啦！

同樣的做法，稍加修改在其他領域就是另一種產品，就比如機械加工中來說，這便是一種非常常見的滾花工藝。

不過滾花可沒有這么尖，如果要稍加修改的話，咱們可以在掃掠后再加一步倒圓角的處理方式。

那完成之后就是這樣的效果啦~

不過既然說都說了，當然得是繼續做一個滾花的教程啊，還是用掃掠命令，這里再分享一種相似的滾花模型。

1、首先還是先插入一個圓柱，并給它倒斜角。

2、掃掠嘛，所以還是得創建一根中心直線，這條直線可以多畫出一部分。

3、在圓柱的底部端面繪制草圖，具體尺寸可以參照圖中的樣式來

4、然后進行掃掠，截面是三角形草圖，引導線是中心軸線，記住角度規律哦！

5、完成后再陣列一圈，因為做出的是實體，所以使用的是陣列幾何特征。

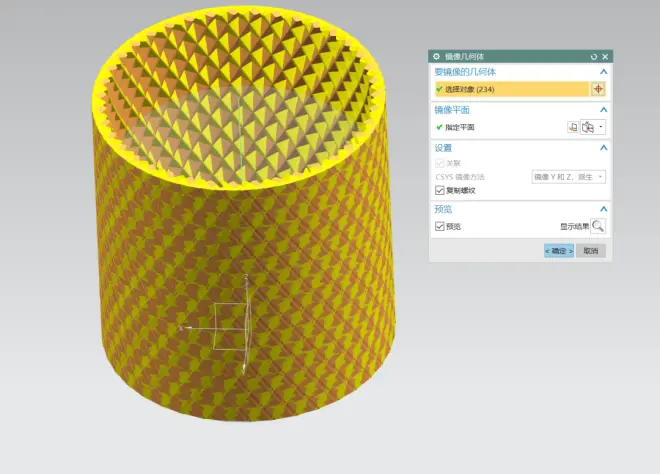

6、陣列完成后，把它再整體鏡像一下。

7、一次求差的話，電腦可能會運算的非常慢，所以咱們還是分兩次求差，這個就是完成后的效果啦~

那今天的分享就到這里啦，不知道大家都學會了嗎？感興趣的小伙伴別忘了關注??！之后還會分享更多UG建模的小案例以及相關行業中的內容知識，不要錯過了啊~
