教材：童詩白、華成英《模擬電子技術基礎》（第五版） 高等教育出版社

視頻教材：

9.4?穩壓管穩壓電路

9.4.3??性能指標

①　輸出電壓

②　輸出電流

③　穩壓系數Sr：負載一定時，穩壓電路輸出電壓相對變化量與輸入電壓相對變化量之比。表明電網電壓波動的影響。

④　輸出電阻Ro：輸入電壓一定時，輸出電壓變化量與輸入電壓變化量之比。表明負載電阻對穩壓性能的影響。

⑤　紋波電壓

9.4.1. 電路組成

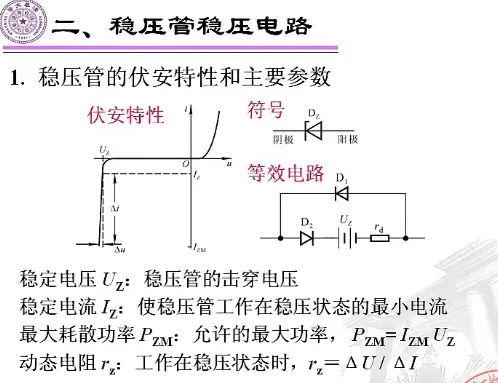

（1）穩壓管的伏安特性和主要參數

①　穩壓管的伏安特性如圖。

②　穩壓管的主要參數：穩定電壓、穩定電流、最大耗散功率、動態電阻?

9.4.2 穩壓原理

?（1）對任何穩壓電路都應從兩個方面考察其穩壓特性：一是設電網電壓波動，研究其輸出電壓是否穩定；二是設負載變化，研究其輸入電壓是否穩定。

（2）當電網電壓波動時，穩壓電路通過限流電阻R上的電壓變化補償U(kuò)I的變化，從而使Uo基本不變。

（3）在電路中只要使ΔIDZ≈ΔIL，就可以使IR基本不變，從而保證負載變化時輸出電壓基本不變。

9.4.3??性能指標

（1）穩壓管穩壓電路的主要指標如圖。

（2）穩壓管穩壓電路的特點：電路簡單；輸出電流較小，輸出電壓不可調節。適用于輸出電壓固定、輸出電流變化范圍較小的場合。

9.4.4 電路參數的選擇

一、穩壓電路輸入電壓UI的選擇 UI=（2-3）*UZ

二、穩壓管的選擇

（1）UZ=Uo；

（2）穩壓管工作在穩壓區所允許的電流變化范圍應大于負載電流的變化范圍，即IZM - IZ>ILmax - ILmin。

三、限流電阻的選擇

（1）電網電壓最低且負載電流最大時，穩壓管的電流最小。此時IDZmin =IRmin - ILmax>IZ 。

（2）電網電壓最大且負載電流最小時，穩壓管的電流最大。此時IDZmax?=IRmax?- ILmin < IZM。?
