【TIS-100 攻略】第 14~17 關：測試圖 1、測試圖 2、曝光遮罩查看器、直方圖查看器
本文首發于 B 站《TIS-100》文集（https://www.bilibili.com/read/readlist/rl626023）。原創不易，轉載請注明出處。
第 14 關《測試圖?1》（Image Test Pattern 1）關卡展示
本關我們需要接觸一個新的模塊——畫圖模塊。打開數據手冊，翻到最后一頁，這里介紹了畫圖模塊的使用方法：
翻譯一下：畫布的大小是 30x18 像素。你首先要指定畫筆的起點坐標，分別發送 X 坐標和 Y 坐標，接下來指定一或多個顏色值用于畫圖，畫筆會從你指定的起點位置開始不斷水平向右移動，但不會自動換行。繪制完畢后，發送一個 -1 信號。你可以指定這些顏色值：
0：黑
1：暗灰
2：亮灰
3：白
4：紅
舉例說明：
0, 0, 3, -1：在左上角 (0, 0) 點畫一個白色的點；
0, 0, 4, 4, 4, 4, 4, -1：從左上角 (0, 0) 點開始，畫一條長度為 5 的紅色水平線。
本關需要把整個 30x18 的畫布都涂上白色，那么我們自然是依次發送下面這樣的指令：
0, 0, 3, 3, 3, ..., 3（30 個 3）, -1：從 (0, 0) 點開始，畫一條長度為 30 的白色水平線；
0, 1, 3, 3, 3, ..., 3（30 個 3）, -1：從 (0, 1) 點開始，畫一條長度為 30 的白色水平線；
0, 2, 3, 3, 3, ..., 3（30 個 3）, -1：從 (0, 2) 點開始，畫一條長度為 30 的白色水平線；
……
0, 17, 3, 3, 3, ..., 3（30 個 3）, -1：從 (0, 17) 點開始，畫一條長度為 30 的白色水平線。
這很明顯是一個雙重循環：y 的坐標從 0~17 依次遞增，每到達一個新的 y，都要畫一條新的水平線。用 C 語言描述的話，大概長這樣：
將以上 C 語言代碼改寫成 TIS-100 的匯編代碼，如下：
本關僅用一個節點就能完成任務。這個節點的 acc 用于存儲 y，而 bak 用于存儲 pixels。
首先我們自然是向下發送一個 0（mov 0 down）
和當前的 y 坐標（mov acc down），
然后使用 swp 指令將 pixels 切換出來。此時的 acc 為 pixels，而 bak 為 y。
每到達一個新的 y，我們都要給 pixels 賦上 30 的初值（mov 30 acc）。
每畫一個白色的點（mov 3 down），
我們就令 pixels 減去 1（sub 1），然后判斷 pixels 是否減到了 0。
尚未減到 0 時，跳回到第 5 行，繼續畫點（jnz 5）。
直到 pixels 減到 0 為止，向下發送一個 -1 的結束信號（mov -1 down）。
本行繪制完畢后，再使用一次切換指令將 y 切換出來。于是該節點又回到了初始的 acc 為 y，bak 為 pixels 的狀態。
此時我們令 y 加上 1（add 1），并回到開頭，繼續畫下一行，直到將整個畫布都畫滿。
點擊左下角的【RUN】，稍等片刻，便會彈出結算界面：
第 15 關《測試圖 2》（Image Test Pattern 2）關卡展示
這次要畫一個國際象棋的棋盤了。本關只需要在上一關的基礎上做一點微小的改動即可完成。上一關的顏色是固定的 3（白色），但是本關的顏色是 3（白色）0（黑色）相間，所以我們可以用另外一個節點來提供 3、0 相間的無限數據流，畫圖的核心節點不斷從這個節點處取得顏色值發給下方的畫圖模塊。本關的代碼如下：
本關至少需要兩個節點來完成。右邊的鄰居節點是一個提供 3、0 相間數字的無限數據流，左邊的節點每次都要從右邊的節點處取得當前像素的顏色。
左邊節點的循環里，每行 pixels 的初值由 30 變成了 31。如果你還是像之前一樣畫 30 個像素的話，會出現一個問題：由于每行都畫了偶數個像素，所以不論到達哪一行，都會是先畫 3（白色），再畫 0（黑色），這樣你畫出來的圖就不是國際象棋棋盤了，而是 15?條豎線：
而如果我們每行畫奇數個像素的話，就能確保起始顏色和終止顏色一致：比如第 1 行以 3（白色）起始，畫 31 個像素后，本行仍然以 3（白色）終止，那么到達下一行后，我們從無限數據流里取到的第一個顏色就是 0（黑色），下一行就變成了同時以黑色開始和停止。這樣我們就成功地畫出了國際象棋的棋盤。
點擊左下角的【RUN】，稍等片刻，便會彈出結算界面：
第 16 關《曝光遮罩查看器》（Exposure Mask Viewer）關卡展示
本關的 IN 會不斷地給你一些數字。你需要以四個一組來讀取這些數字，并在畫板上根據這些數字畫出對應的矩形。這四個數字分別代表：矩形的左上角 X 坐標、矩形的左上角 Y 坐標、矩形的寬度、矩形的高度。比如，當你收到 [23, 10, 4, 5] 這一組數字后，你需要畫一個左上角在 (23, 10) 的，大小為 4 x 5 的矩形。
設一組數據里的四個數字分別為 X、Y、W、H，那么我們需要給畫圖模塊發送以下指令來繪制矩形：
X, Y, 3, 3, ..., 3（W 個 3）, -1：以 (X, Y) 為起點，畫一條長度為 W 的水平線；
X, Y+1, 3, 3, ..., 3（W 個 3）, -1：以 (X, Y+1) 為起點，畫一條長度為 W 的水平線；
X, Y+2, 3, 3, ..., 3（W 個 3）, -1：以 (X, Y+2) 為起點，畫一條長度為 W 的水平線；
……
X, Y+H-1, 3, 3, ..., 3（W 個 3）, -1：以 (X, Y+H-1) 為起點，畫一條長度為 W 的水平線。
以上的畫法中，我們一共畫了 H 條長度為 W 的水平線，起點坐標從 (X, Y) 一直增加到 (X, Y+H-1)。最終得到的就會是左上角坐標在 (X, Y) 的，寬度為 W 的，高度為 H 的矩形。我們先嘗試將以上繪畫過程改寫成 C 語言代碼：
我們發現畫矩形的時候，需要讀取的數字只有 X、Y、W 這三者，H 是用來判定當前矩形有沒有畫結束的。所以，畫任何一條水平線之前，我們都要想辦法把 X、Y、W 這三個量傳給最終的畫圖節點。本關的 TIS-100 代碼如下：
上方節點純粹向下傳話（mov up down）。
中央靠左的節點用來接收上方節點發來的輸入量，但不是所有輸入量都由自己保留：
我們收到的第一個量是左上角的?X 坐標，我們將這個量丟給右邊的節點（mov up right）；
第二個量是左上角的 Y 坐標，我們將這個量存入自己的 acc 里（mov up acc）；
第三個量是矩形的寬度，我們將這個量丟給右邊的節點（mov up right）；
第四個量是矩形的高度，我們將這個量存入自己的 bak 里
（mov up acc）
（swp）中央靠左的節點就是不斷給畫圖的節點傳實時的 Y 坐標，每傳一個 Y 就令 Y 加上 1，同時 H 減去 1，如此反復，直到 H 減到 0 為止，才從上方接收一組新的數據。但是，這里有一個要注意的問題：當前這個節點可以通過【H 是否減到了 0】來決定是否要接收新的 Y 和 H，但是右邊的節點沒有 H 這個量，它自己是無法判斷什么時候接收新的 X 和 W 的。這時候我們就得使出 jro 大法了，由左邊的節點控制右邊的節點，保留還是丟棄手上的 X 和 W。我在右邊節點的 jro 指令上方寫上了注釋：收到 1 時表示保留當前的 X 和 W，并將 X 和 W 往下傳；收到 -4 時丟棄當前的 X 和 W，并從左邊重新接收新的 X 和 W。
畫第 1 行水平線的時候，當然是保留當前的 X 和 W，所以左邊節點給右邊節點發 1（mov 1 right），
同時我們將當前的 Y 發給下面（mov acc right）。
發完后，我們令 Y 加上 1（add 1），
同時令 H 減去 1（swp）
（sub 1）
此時判斷 H 是否減到了 0。尚未減到 0 時，跳回第 6 行（jnz 6）繼續畫第 2 行水平線、第 3 行水平線……
直到 H 減到 0 為止，向右邊發送 -4（mov -4 right），丟棄掉當前的 X 和 W，等待接收新的 X 和 W。
現在我們來看右邊的節點：
首先我們會從左邊收來 X 和 W 這兩個數，我們將 X 放到 acc 里（mov left acc），
將 W 放到 bak 里
（mov left acc）
（swp）
接下來我們聽從左邊節點的命令（jro left）：
左邊節點發來 -4 時，我們丟棄掉當前的 X 和 W，跳回第一行，從左邊接收新的 X 和 W；左邊節點發來 1 時，我們需要保留當前的 X 和 W，將當前的 X 和 W 發給下方的畫圖節點（mov acc down）
（swp）
（mov acc down）
（jmp 4）
左下角節點只是給最終的畫圖節點傳話的（mov up right）。
現在終于到了最終的畫圖節點。它會從上方收到 X 和 W，從左方收到 Y。根據繪圖模塊的使用規則，我們首先需要指定左上角的 X 和 Y 坐標，因此：
我們依次從上方和左方接收 X 和 Y，并將它們發給下方（mov up down）
（mov left down）
接下來，我們要從上方接收 W，然后以給定的 (X, Y) 為起點，畫一條長度為 W 的水平線。我們將寬度 W 放入 acc 中（mov up acc），
然后每畫一個點（mov 3 down），
就令 acc 減去 1（sub 1）并判斷 acc 是否減到了 0。
尚未減到 0 時，跳回到第 4 行繼續畫點（jnz 4），
直到 acc 減到 0 后，我們就成功畫出了一條起點在 (X, Y) 的，長度為 W 的水平線。此時我們發送 -1 結束本條線的繪制（mov -1 down），然后跳回第一行，從鄰居節點接收新的一組 X、Y、W，準備畫下一條水平線。待所有的水平線都畫完后，我們便畫完了所有要求的矩形。

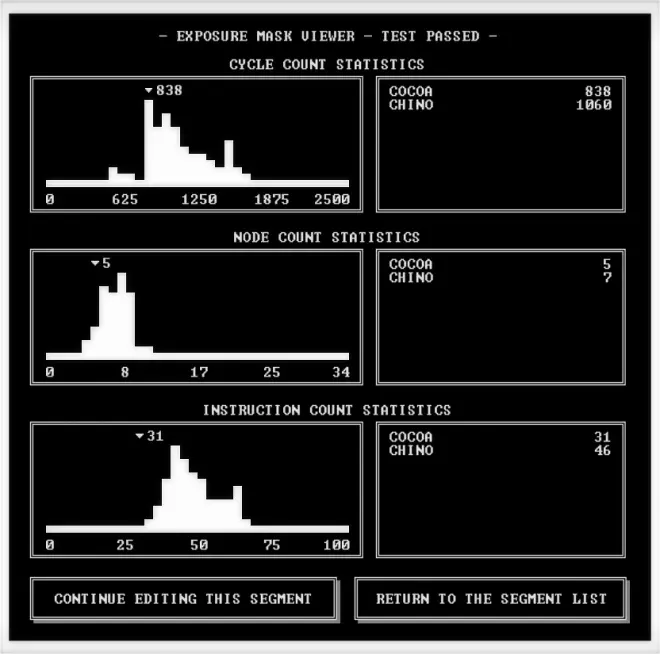

點擊左下角的【RUN】，稍等片刻，便會彈出結算界面：
第 17 關《直方圖查看器》（Histogram Viewer）關卡展示
出現了，在直方圖游戲里畫直方圖?。ń固淄蓿?/p>
本關的 IN 會提供一系列的數字，每一個數字都代表直方圖中一個豎條的高度。你需要根據這些數字畫出對應的直方圖。
前面三關我們畫的都是水平線，但是本關我們要畫垂直線了。但是，數據手冊里只提供了快速畫水平線的指令，沒有提供快速畫垂直線的指令。所以我們只能一個點一個點的畫。
設收到的高度數字為 H，當前所在的橫坐標為 X。由于畫布的高度為 18，所以很明顯，Y?坐標的有效范圍是?18 - H ~ 17。我們需要畫一條從 (X, 18 - H)?~?(X, 17) 的垂直線。因此，我們需要依次發送這些指令給畫圖模塊：
X,?18 - H,?3,?-1：在 (X, 18 - H)?處畫一個白色的點；
X, 17 - H,?3, -1：在 (X, 17 - H)?處畫一個白色的點；
X, 16 - H,?3,?-1：在 (X, 16 - H) 處畫一個白色的點；
……
X,?17,?3, -1：在 (X, 17)?處畫一個白色的點。
本題我們把 Y 存在畫圖節點的 acc 寄存器里，把 X 存在畫圖節點的 bak 寄存器里，然后分別維護即可。代碼如下：
左側的三個節點純粹傳話（mov up down, mov up down, mov up right）。
所有的活全部是右邊的畫圖節點在干：
從左邊收到的是 H，將其轉換成 18 - H（sub left）
（add 18），得到 Y 的起始值。
接下來，我們按照計劃，依次向下發送 bak 里的 X 坐標（swp）
（mov acc down）
（swp）、
acc 里的 Y 坐標（mov acc down）、
3 的顏色值（mov 3 down）
和 -1 的結束信號（mov -1 down）。
發送完畢后，我們需要檢查 Y 是否到達了 17，即 Y - 17 是否為 0。我們將 Y 減去 17（sub 17），然后判斷是否為 0。
不為 0 時，說明沒有畫到最后一行，此時跳轉到第 2?行令 acc 加上 18（jnz?2），此時 acc?變成了 Y - 17 + 18，即 Y?+?1，相當于光標向下移動了一行。然后我們繼續畫點，直到畫到最后一行為止。
畫到最后一行后，我們將 bak 里存的 X 坐標加上 1，準備畫下一列的垂直線
（add 1）
（swp）。執行完畢后，程序會自動跳回第 1 行。由于此時 acc 已經是 0，所以不需要額外清零，執行 sub left, add 18 得到的結果就是下一列的 18 - H 的值。如此反復，直到畫滿整個畫布。
點擊左下角的【RUN】，稍等片刻，便會彈出結算界面：
