Graphics Suite 2019 for Mac特別版簡稱cdr2019，這是由corel公司推出的一款最具創意的平面設計軟件，無論是平面設計或者各類產品的前端設計都會用到這款軟件，可以用于矢量動畫、頁面設計、網站制作、位圖編輯和網頁動畫等設計領域。但是如何使用CorelDRAW中的PowerTrace功能將位圖轉換為矢量圖像呢？本文為您帶來詳細的CorelDRAWmac使用教程。

您可以通過從“?跟蹤位圖”列表框中選擇“?快速跟蹤”來立即跟蹤選定的位圖并使用默認設置，該列表框?qū)?yīng)用跟蹤而無需打開“ PowerTRACE”對話框?；蛘?，您可以在PowerTRACE對話框中調整設置（如下所示）。您可以選擇六種模式，具體取決于您的跟蹤要求。該對話框分為兩個區域。左側顯示跟蹤結果的預覽，而右側顯示兩個選項區域。

對話框頂部是查看和縮放工具，底部是“?撤消”，“?重做?”和“?重置”按鈕。
如果您以前有過在CorelDRAW或Corel PHOTO-PAINT中應用位圖濾鏡效果的經驗，那么PowerTRACE工具看起來就像是熟悉的領域。“ 設置”選項卡分為幾個關鍵區域，包括跟蹤控件和跟蹤選項。的跟蹤結果 的信息的區域（下面示出）提供的關鍵信息在調整跟蹤選項?！?顏色”選項卡包含用于操縱跟蹤結果的顏色空間的控件。按照下面的教程步驟探索如何輕松地應用和修改這些設置，以準確生成所需的跟蹤結果。

在將位圖轉換為矢量圖像之前
您正在向量化的位圖圖像很可能來自兩個來源之一：在繪圖或位圖編輯應用程序中準備并導出為多種可用位圖格式之一的文件，或通過圖像捕獲獲取的文件掃描儀或數碼相機等設備。
位圖圖像的來源可以顯著影響其內在質量。軟件生成的位圖是最佳工作方式，而掃描圖像通常需要進行一些改進才能準確跟蹤。在接下來的步驟中，我們將查看兩種方案。
我們將追蹤兩個位圖。兩者都是CMYK圖像，分辨率為200 dpi并描繪相同的徽標。第一個版本是從繪圖程序（CorelDRAW）導出的，而第二個版本是使用消費者品牌平板掃描儀掃描的。我們的目標是生產以兩種PANTONE?專色油墨顏色制備的徽標的可用矢量版本。

將導出的位圖跟蹤到矢量

1.在新的CorelDRAW文檔中，導入第一個位圖（如下所示）。默認情況下，使用“ 拾取”工具選擇導入的位圖。

2.單擊屬性欄上的“ 跟蹤位圖”按鈕，然后選擇“ 大綱跟蹤”>“徽標”。將打開“ PowerTRACE”對話框，并生成位圖的初步跟蹤。
3. 自動設置“設置”選項卡頂部的“ 平滑和細節”滑塊。預覽窗口顯示Before和After結果的分屏預覽（如下所示），Trace結果詳細信息區域表示有14條曲線由238個節點和3種顏色組成

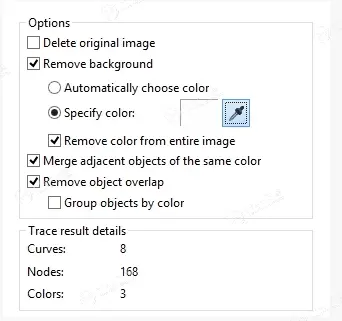

4.由于我們的徽標背景為白色，因此PowerTRACE會自動檢測并消除周圍的背景顏色。要?jiǎng)h除位圖內部的白色區域，請啟用“ 從整個圖像中刪除顏色”復選框（如下所示）。請注意，跟蹤結果詳細信息區域現在指示僅檢測到8條曲線。

5.要檢查跟蹤準確性，請從“ 預覽”列表框中選擇“ 線框覆蓋 ”。使用單擊左鍵單擊可放大，單擊右鍵單擊可縮小以檢查跟蹤路徑的準確性。如果需要，請使用“ 透明度”滑塊調整原始位圖的可見性。仔細觀察左上角（如下所示），可以準確地跟蹤位圖邊緣。

6.單擊“顏色”選項卡以檢查跟蹤的顏色結果，然后從“ 顏色模式”列表框中選擇“ CMYK ”。請注意，頂部列出了三種CMYK顏色（如下所示）。我們的下一步是將這些顏色指定為PANTONE專色墨水顏色

7.單擊列表中的綠松石顏色，然后單擊“ 編輯”以打開“ 選擇顏色”對話框。單擊“選項板”選項卡，然后從“選用板”列表框中選擇“PANTONE solid coated ”。請注意，自動選擇等效于CMYK值的PANTONE墨水顏色 - 在本例中為PANTONE 7710 C.

8.單擊“ 確定”關閉對話框并將PANTONE 7710 C應用為新顏色。請注意，顏色列表（如下所示）和跟蹤預覽會更新，以指示您應用的墨水顏色。

9.單擊列表中的深藍色，然后重復前面的步驟將此顏色的CMYK值更改為PANTONE顏色。您現在可以接受跟蹤結果了。

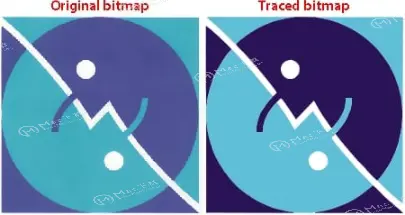

10.單擊“PowerTRACE”對話框中的“ 確定 ”返回CorelDRAW頁面。默認情況下，PowerTRACE將跟蹤的對象直接放在原始位圖的頂部。將組拖到一側以查看原始位圖和跟蹤對象（如下所示）。您的雙色徽標的矢量版現已完成。如果需要，請從CorelDRAW頁面刪除位圖版本。

將掃描的位圖跟蹤到矢量

在前面的步驟中，我們跟蹤了一個源自繪圖或位圖編輯應用程序的位圖。接下來，我們將研究如何使用相同的徽標將位圖轉換為矢量，但是從硬拷貝掃描并以相同的位圖格式保存的版本。
1.要開始矢量化過程，請將徽標導入新的CorelDRAW文檔，然后從屬性欄上的“ 跟蹤位圖”彈出按鈕中選擇“ 詳細徽標”。將打開“ PowerTRACE”對話框，并立即生成初步跟蹤?，F(xiàn)在，Trace結果詳細信息區域顯示檢測到113條曲線，7707個節點和15種顏色（如下所示）。此時，您可以移動“ 平滑”和“ 細節”滑塊來調整跟蹤結果，并可能產生出色的跟蹤，但是您有機會學習其他策略。關閉“PowerTRACE”對話框并返回頁面上的位圖。

2.要優化掃描圖像并改善跟蹤結果，我們將應用位圖過濾器。如您所見，此版本的徽標包括掃描硬拷貝的缺陷（見下文）。消除這些異常將極大地改善跟蹤結果。

3.選擇位圖>模糊>智能模糊以打開智能模糊對話框（如下所示）。將滑塊設置為60，然后單擊“ 確定”以應用效果。此操作將消除圖像的大部分（但不是全部）缺陷。

4.選擇“ 位圖”>“噪波”>“刪除噪聲”以打開“ 刪除噪聲”對話框（如下所示）。保持啟用“ 自動”復選框，然后單擊“ 確定”以應用篩選器。這將消除幾乎所有剩余的缺陷。

5.選擇圖像后，從屬性欄上的“ 跟蹤位圖”彈出按鈕中選擇“ 詳細徽標”。
6. PowerTRACE打開并顯示跟蹤結果。再次，平滑和細節滑塊設置已優化。與詳細的標志選擇時，跟蹤結果 細節區域現在顯示11點的曲線，236個節點，以及檢測到的9種顏色（如下所示）。

7.單擊“ 顏色”選項卡以查看在跟蹤圖像中檢測到的顏色。按住Ctrl鍵，然后單擊列表中的每種綠松石顏色以選擇所有三種顏色（如下所示）。單擊“ 合并”將這些顏色組合為單一顏色。在單色仍處于選中狀態的情況下，單擊“ 編輯”以打開“ 選擇顏色”對話框，并將此顏色更改為PANTONE 318 C，就像在前面的步驟中一樣。

8.對列表中的深藍色重復上一步，將其更改為單色。將剩余顏色更改為PANTONE 274 C，并合并列表中剩余的白色。
9.返回“ 設置”選項卡，并啟用“ 從整個圖像中刪除顏色”復選框以消除內部背景形狀。請注意，曲線計數減少了。您現在可以接受跟蹤結果了。
10.單擊“ 確定”關閉“ PowerTRACE”對話框并返回CorelDRAW文檔。將分組的跟蹤對象拖動到原始位圖的右側并檢查結果（如下所示）。您的跟蹤任務已完成。如果需要，請從CorelDRAW頁面刪除位圖版本。
