西安明城墻遺址主要病害勘察及成因分析

《咸陽師范學院學報》 2011年06期 黃四平，王肅

摘 要：對西安明城墻進行實地調查和資料調研后發現,明城墻主要存在鹽分結晶引起的墻體泛白、墻體裂縫、表面風化、墻體掏蝕和彩繪層的起翹、脫落與模糊五種病害，并對其成因進行了分析，為古城墻保護提供了科學依據。

西安明城墻是明代初年在唐長安城的皇城基礎上建造起來的，至今已有600多年歷史。西安明城墻是我國現存的惟一完整的古代大型城垣建筑，也是世界上現存規模最大、保存最完整的古代軍事城堡設施，具有很高的歷史、文化和使用價值[1-2]。

明城墻內部是用土夯筑而成，外部用磚包砌而成，它的一些建筑部分，如城樓、箭樓、角樓等是用木材建造，在這些結構上還保存有完好的、有較高研究?jī)r(jià)值的珍貴彩繪。明城墻的組成復雜性，使其保存、保護、修復變得困難。本文通過實地調查和資料調研，發現明城墻遺址的病害主要有5種，分別是鹽分泛白、裂隙、表面的風化、墻體基礎掏蝕與塌陷、彩繪的模糊淡化等，初步分析了產生這些病害的成因，以期對城墻后期保護策略的制定打下基礎。

1西安城墻病害勘察方法

收集和實地調查影響西安明城墻耐久性保護內在因素和外在環境因素的有關文獻資料；按照工程地質測繪的方法對西安明城墻各種病害進行勘察測繪。

2主要病害類型及成因分析

2.1鹽分結晶引起的泛白

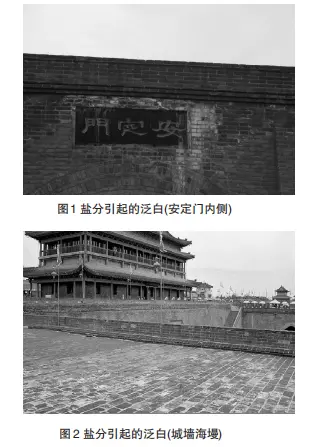

鹽分結晶引起的泛白在西安明城墻到處可見，這種病害主要發生在城墻側面的中上部，城墻的頂部平面以及排水溝附近（圖1，2）。城墻側面中上部的鹽分結晶主要發生在城墻外側面的距地面7～12 m的范圍內，內側主要發生在新補的磚面上。同時，城墻的南側發生的較北側嚴重，西側較東側嚴重。

鹽害是造成各類遺址破壞的主要因素之一。引起鹽分結晶的因素較為復雜，通過調查，主要有兩個方面的原因：一是內因，即在制磚的材料內含有較多的鹽分以及磚內包貼的夯筑墻體土壤含有較多的鹽分，城墻磚的水分和墻體內部的水分通過墻體表面蒸發，鹽分就會結晶形成沉淀被殘留下來。在城墻的頂部的磚塊，大多數是1983年修繕時更換的磚塊，這些磚塊與墻體側面的古磚相比，泛白嚴重；而近幾年更換的磚塊，較1983年更換的磚塊，鹽分結晶泛白現象更為嚴重，如在城墻南門至文昌門內側，2007年由于陰雨導致城墻內側600多m坍塌，在重新修復、更換新磚以后，這些新磚結晶泛白嚴重。這可能與造磚的選材與制磚工藝有關。二是外因，即與城墻所處的自然環境有關，特別是與降雨、溫度關系密切。1951—2007年，57年來西安平均降水量為580.6 mm,年極端最低降水為319.4 mm（1995年），年極端最高降雨量為978.4 mm，兩者相差659 mm[3]。西安年降雨量主要集中在7、8、9月，這些降雨有時形成特大暴雨。降雨一方面滲入磚體并沿著城墻頂部磚隙下滲到墻體，由于毛細孔的毛細作用的存在，毛細水將可溶鹽帶出墻體表面；另一方面降雨為城墻磚體帶來了大量鹽分，經研究西安地區降雨化學組成中，陽離子以Ca2+為主，平均濃度為269.35μmol/L，Na+次之，平均濃度為40.25μmol/L；陰離子以SO 2-為主，平均濃度為370.48μmol/L，NO—次之，平均濃度為82.01μmol/L[4]。隨著溫度的上升水分慢慢蒸發掉，鹽溶液就會結晶膨脹，在墻體表面沉積下來，使城墻表面泛白。這樣反復的作用下還會使墻體內部產生大量的裂縫，破壞遺址的內部結構。

2.2裂縫及裂隙

城墻面上長短不一的裂縫到處可見，如圖3，大大小小的裂縫足有200余條，其中長接近8 m、寬4 cm以上的就有30多條，城墻東北角的情況最為嚴重，有的裂縫甚至從城墻垛口一直延伸到底部，緊鄰城墻東北角的一面垛墻上裂縫就有8條多。小南門到西南城角，裂縫也較為嚴重，有的裂縫達到了30 cm(圖4)。2006年西安城墻景區管理委員會和西安文保中心共同對城墻的較大裂縫建立了觀測點，以觀測這些裂縫的發展?fàn)顩r。城墻地基下沉，城頂海墁城磚開裂，墻體出現沉降、裂縫，導致雨水下滲直接破壞墻體。造成裂縫的主要原因有：一是夯土層之間差異，從含光門城墻的五期斷面來看，從底到頂，從里到外依次是隋唐夯土層、唐末五代的夯土層、宋元夯土層、明清夯土層、近現代夯土層等五大城墻文化層斷面，后時代夯土層在前一時代夯土層的基礎上加疊建造而成。城墻大部分夯土層主體為明代所建，不同時代的城墻土體之間的成分不同，土體的化學組成與熱力學常數、粘結度等物理性質和化學性質存在差異，在外界環境變化時，不能協同變化導致裂縫出現。二是雨水下滲，原來完整的排水系統現在損壞嚴重，有的排水口被封，有的排水不暢，海墁上存在的不均勻沉降也導致排水坡度起伏，極易造成積水，雨水下滲使墻體出現裂縫，又導致海墁裂縫進一步增大。城墻西南角臺、東南角臺滲水較嚴重。三是墻體負載過大，城墻近幾年來是旅游熱點，人流量大，電瓶車、自行車多，而且城墻內外修建了許多高樓大廈，導致墻體負載過大。四是孔洞威脅，城墻經歷了抗日戰爭、解放戰爭和文革等時期，留下許多暗堡、防空洞，這些孔洞給墻體帶來很大威脅。1983年北門箭樓垮塌和2004年西門南側第一馬面夯土塌陷就是防空洞惹的禍。目前西門箭樓北側地基下沉，也是因防空洞所致[5]。五是地下水的過度開采，導致地基下沉。六是震動，城門以及城墻內外兩側緊鄰公路，車流量大，同時城墻上經常舉行大型活動，這些震動是造成城墻裂縫的發育及裂縫發展不可忽視的因素。

2.3表面的風化

城墻表面風化嚴重發生在城墻的南側和西側，海墁的出水口下方以及上下城墻坡的側面。主要原因：一是城墻鹽分的不斷溶解收縮-結晶膨脹-再溶解收縮-再結晶膨脹，在這個循環過程中破壞了墻體原有的晶體結構，嚴重降低了墻體力學性能，其結構就遭到破壞，晶體結構變得松散、粘聚力下降、強度降低，在遺址表面就會形成凹凸不平的結構面，凹凸不平的表面土體由于相互之間的連接作用減弱，在外營力的作用下表面薄弱部分漸漸出現粉化、脫落等現象（圖5，6）。二是水分作用，特別是酸降雨沖刷，西安地區1-3月和10-11月降雨pH低，酸雨出現頻率高，其中3、5、11月降雨pH最低，為4.2～4.4[6]，隨西安工業化發展，pH呈現降低趨勢，酸雨出現頻率增加。酸雨造成磚體之間的粘結物流失，同時促使鹽分的溶解收縮和結晶膨脹，加劇了鹽害的發生。三是溫度，溫差變化是城墻表面風化的一個重要因素。從1951—2007年，57年來西安市氣溫在波動中呈現出上升趨勢，57年平均溫度為13.86℃，年極端最低氣溫－20.6℃(西安1995年1月11日)，年極端最高氣溫43.4℃(長安1966年6月19日),兩者相差64℃；研究還表明，從1970年以后，我國大部分氣溫升高明顯，降雨減少，極端天氣氣候事件發生的頻率增加[7]。溫差引起水分在磚體內部分布不均以及凍融過程，產生內應力，造成表面風化，四是其他因素，如風吹、日曬、動物的攀爬、營穴等造成表面的風化。墻體受力結構受到了破壞，產生應力重分布，墻體為了達到一個新的受力平衡點會出現裂縫以卸去內應力，墻體受到以上反復的作用，裂縫就會變多變寬，直至墻體坍塌。

2.4墻體掏蝕

在城墻的墻體上普遍存在墻體掏蝕病害，掏蝕病害主要有磚體的粉化掏蝕（圖7）和磚體的脫落掏蝕（圖8）。磚體的粉化掏蝕主要與磚體的可溶鹽有關，當磚體含有較多的易溶鹽，在地下水、毛細水、雨水沖刷等的作用下，可溶鹽遇水周期性的溶解收縮一結晶膨脹-再溶解收縮，破壞了磚體原有的晶體結構，其嚴重降低了墻體力學性能，其結構就遭到破壞:晶體結構變得松散、粘聚力下降、強度降低，在雨水的沖刷作用、風力影響下磚體表面物質不斷被剝蝕、脫落，磚體就不斷被掏蝕凹進；掏蝕病害的發生主要是因?yàn)榻涤?，在降雨的時候，磚體與磚體之間的膠結材料，主要是白灰層和顆粒較大的砂粒，白灰層經過空氣中二氧化碳作用形成碳酸鈣，起到膠結作用。隨著酸雨或雨水的長期沖淋，以及空氣中二氧化碳、二氧化硫等氣體增多，這些酸性氣體與水分結合成碳酸和亞硫酸等，與碳酸鈣作用形成可溶性的碳酸氫鈣，隨雨水流失。這些膠結物質流失后造成墻體掏蝕，甚至磚體不穩，脫落等病害。

2.5彩繪層的起翹、脫落及彩繪模糊淡化

在城墻的城樓、箭樓、角樓等部位珍藏有大量的珍貴明清彩繪，如西安城墻的安遠門上保存600余年的千余平方米的精美彩繪，這些彩繪為研究明清彩繪的工藝和建筑藝術史提供了要資料。但是這些彩繪在經歷數百年的歷史時期中，遭受風化、氧化、有害氣體的侵蝕和各種塵源污染，出現了色彩、圖案的模糊淡化（圖9）及彩繪層的整體起翹、脫落（圖10）等病害，使其失去了原貌，甚至有的消失殆盡，無法辨認。產生這些病害的原因主要有：一是內因，包括彩繪層的載體木材、彩繪的成分和膠黏劑，隨著時間的推移，這些材料發生老化變質；二是外因，包括最常見也最基本的因素就是溫濕度，光照、空氣中的有害氣體等。溫度的急劇變化引起彩繪層的膨脹或者凍融現象，加速加劇有害反應的發生，從而造成對彩繪的破壞。水分是各種反應的媒介，相對濕度的交替變化會引起彩繪中可溶性鹽類發生溶解-結晶現象，使地仗中和畫面內積聚大量可溶性鹽類，造成彩繪酥解風化。對于直接暴露在室外的彩繪文物，經過長期的光照后，彩繪中的膠結材料老化，造成彩繪粉化脫落，部分有機顏料褪色，部分無機顏料變色等,室內的彩繪，由于安遠門的城樓內的商業活動，長期強烈的燈光照射，也會引起顏料光老化，使彩繪的色彩或圖案模糊淡化。彩繪文物所處的環境中的空氣組成亦很重要，有些成分，如CO2、SO2、H2S、NO2等會形成酸，直接破壞彩繪，它們或與顏料發生氧化還原作用，或與固相反應發生沉淀轉化而破壞顏料，導致變色。

3結語

西安城墻經歷600多年的風雨，出現了鹽分引起的墻體表面泛白，表面掏蝕、表面風化、開裂及裂縫、珍貴彩繪層的粉化脫落及彩繪的模糊淡化等病害，這些病害相互交織在一起，共同構成了明城墻的病害特征。

產生這些病害的原因主要有：構成墻體材料成分的復雜性使其理化性能差異，導致病害的發生；墻體的建造工藝和不同時期已用的修復材料、工藝不同，使其結構上不能較好融合，出現病害；外界溫度、濕度、降水、光、大氣污染形成的酸雨，城墻旅游等外部因素也是導致病害發生的重要因素。
