一、組網需求

PC1和PC2分別連接到交換機的端口E 0/0/1和E 0/0/2，端口分別屬于Vlan 10和Vlan 20。

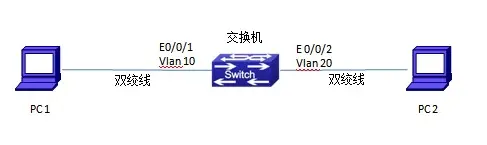

二、組網圖

三、配置步驟

配置方法1：

1.創建（進入）Vlan 10，將E 0/0/1加入到Vlan 10。

switch(config)#vlan?10
switch(config-vlan10)#switchport?interface?ethernet?0/0/1
switch(config-vlan10)#exit


2.創建（進入）Vlan 20，將E 0/0/2加入到Vlan 20。

switch(config)#vlan?20
switch(config-vlan20)#switchport?interface?ethernet?0/0/2
switch(config-vlan20)#exit


配置方法2：

1.創建（進入）Vlan10.

switch(config)#vlan?10
switch(config-vlan10)#exit


2.進入接口E 0/0/1，并以ACCESS方式加入Vlan 10

switch(config)#interface?ethernet?0/0/1
switch(config-if-Ethernet0/0/1)#switchport?access?vlan?10


3.創建（進入）Vlan20.

switch(config)#vlan?20
switch(config-vlan20)#exit


4.進入接口E 0/0/2，并以ACCESS方式加入Vlan 20

switch(config)#interface?ethernet?0/0/2
switch(config-if-Ethernet0/0/2)#switchport?access?vlan?20


四、配置關鍵點

1.如果環境中需要配置多個連續Vlan時（例如：Vlan1-Vlan20)可以使用以下命令創建：

switch(config)#vlan?1-20


“

注：創建多個Vlan時，可使用vlan ID1-ID2這樣的方式創建，一次最多創建 512 個Vlan

”

上述命令只適用于創建連續Vlan，如果希望創建vlan1-22,Vlan24-50。需要使用兩次命令創建

2.如果環境中有多個端口需要加入某一Vlan，或是需要設置多個接口的屬性時。可使用以下命令

switch(config)#interface?ethernet?0/0/1-20
switch(config-if-range)#switchport?access?vlan?20


“

注：上述命令同時將E 0/0/1 -E 0/0/20端口加入到Vlan 20，模式是Access。

”
