1、前言

????????第五篇介紹了CH32V103R8硬件IIC的初始化配置流程，單字節接發的配置流程（包括事件檢查超時的處理方式），以及中斷對IIC通信的影響情況。

????????0.96“OLED液晶屏初始化和更改顯示內容操作全部都是寫寄存器和寫數據。向0.96“OLED液晶屏寫入一個6x8點陣的字符需要連續寫入6字節數據，一個8x16的點陣字符需要寫入16字節數據。MPU6050六軸電子陀螺儀除了初始化的時候向幾個參數配置的寄存器寫入設定的參數后，其他程序使用到的參數都需要使用IIC讀取MPU6050的數據寄存器中的值（7個16位的ADC測量值分高低字節在內部14個地址連續的數據寄存器存儲）。

??????? 接發數據的時候如果每接發完一字節數據就結束本次通訊，下一字節數據再從頭寫IIC從機地址、接發第二字節的數據。使用單字節接發循環操作實現接發多個字節IIC通訊的時間就會增加很多，降低了程序的執行效率。所以，使用IIC連續接發數據有必要探索一番。本篇重點就IIC連續接發的配置流程做些說明。

2、IIC主模式連續發送（寫）數據

????????IIC主模式SCL時鐘信號由主機發起且通訊結束由主機發送停止信號。根據通訊時序說明，當EV8（TxE=1，移位寄存器非空，數據寄存器為空）出現，就可以繼續發送下一字節數據至數據寄存器，或者發送停止信號結束本次通訊（再次發起通訊檢查EV5會檢查狀態寄存器標志位BTF（字節傳輸完成）是否通訊完成，所以這里只檢查EV8后發送停止信號不會造成最后一字節數據丟失），依此可以實現連續發送數據。

連續發送數據配置

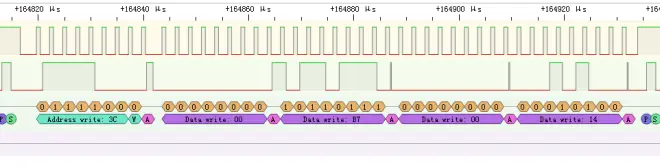

邏輯分析儀抓取的通訊時序圖

3、IIC主模式連續接收（讀）數據

????????連續接收數據相較連續發送數據操作多了一些（部分操作涉及寄存器），因為SCL時鐘信號由主機提供，且要在合適時刻發送NACK信號結束接收數據。

連續接收數據配置（連續接收MPU6050的7個16位的原始測量數據）

邏輯分析儀抓取的通訊時序圖

4、小結

????????使用硬件IIC連續發送接收數據的方法到這里就介紹完了，程序大部分是移植了之前在STM32F407平臺上反復驗證過的代碼，寄存器操作部分做了對應的調整。這里要小小吐槽一下，CH32V103參考手冊IIC章節并沒有提及具體操作流程，為了探究使用硬件IIC連續發送接收數據的方法，只能在參考手冊內容寫的更詳細的的STM32F407平臺做驗證再移植。

????????
