基本的模塊電路，熟練電路原理先來幾副電路圖：

TDA2030電路圖

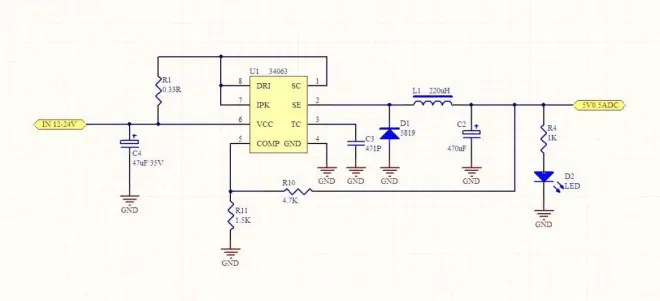

34063電路圖

555電路

TDA2030電路圖

三極管分立元件電路

好了，看完以上這些電路圖，大家能夠看得明白，每一個電路圖，到底是怎樣運行的嗎？如果你能夠看懂，那恭喜你，你已經入門電子設計了，如果你還沒看懂，請你不要失去信心，接下來，我們開始學習，基礎模塊電路。

第一部分：電源電路

直流穩壓電源是電子設備的能源電路，關系到整個電路設計的穩定性和可靠性，是電路設計中非常關鍵的一個環節。本節重點介紹三端固定式（正、負壓）集成穩壓器、三端可調式（正、負壓）集成穩壓器以及 DC-DC 電路等組成的典型電路設計。

電源處理框圖

整流電路的作用是將交流電壓 U1變換成脈動的直流 U2，它主要有半波整流、全波整流方式，可以由整流二極管構成整流橋堆來執行，常見的整流二極管有 IN4007、 IN5148 等，橋堆有 RS210 等。濾波電路作用是將脈動直流 U2濾除紋波，變成紋波小的 U3，常見的電路2有 RC 濾波、 KL 濾波、∏型濾波等，常用的選 RC 濾波電路。

集中整流形式

實際應用電路中，芯片輸入端和輸出端與地之間除分別接大容量濾波電容外，通常還需在芯片引出腳根部接小容量（ 0.1μF～10μF）電容 Ci、 Co 到地。Ci 用于抑制芯片自激振蕩， Co 用于壓窄芯片的高頻帶寬，減小高頻噪聲。Ci 和 Co 的具體取值應隨芯片輸出電壓高低及應用電路的方式不同而異。

78 系列三端穩壓器基本應用電路

第二部分：運算放大器電路

運算放大器一般可分為通用型、精密型、低噪聲型、高速型、低電壓低功率型、單電源型等幾種。表示運算放大器性能的參數有：單/雙電源工作電壓、電源電流、輸入失調電壓、輸入失調電流、輸入電阻、轉換速率、差模輸入電阻、失調電流溫漂、輸入偏置電流、偏置電流溫漂、差模電壓增益、共模電壓增益、單位增益帶寬、電源電壓抑制、差模輸入電壓范圍、共模輸入電壓范圍、輸入噪聲電壓、輸入噪聲電流、失調電壓溫漂、建立時間、長時間漂移等。

同相輸入比例運算電路

反相輸入比例求和電路

差動放大電路

第三部分：信號產生電路

在各種電子設計制作過程中，需要產生各種波形，如矩形波，正弦波，三角波，單脈沖波等。產生的方法主要利用運算放大器或?qū)Ｓ媚M集成電路，配以少量的外接元件可以構成各種類型的信號發生器。

分立模擬電路構成矩形波產生電路

自激式的等效電感振蕩器

第三部分：信號處理電路

信號處理電路主要利用集成運算放大器或?qū)Ｓ媚M集成電路， 配以少量的外接元件可以構成各種功能的處理電路。主要功能有信號放大、信號濾波、阻抗匹配、電平變換、非線性補償、電流/電壓轉換、電壓/頻率轉換等。

運放組成的有源低通濾波器

聲音報警電路

第四部分：傳感器及其應用電路

傳感器是能感受（或響應）規定的被測物理量，并按照一定規律轉換成可用信號輸出的器件或裝置。傳感器通常由直接響應于被測量的敏感元件和產生可用信號輸出的轉換元件以及相應的電子電路所組成。

霍爾傳感器基本應用

光電檢測電路

第五部分：顯示電路

LED（ Light Emitting Diode 發光二極管）顯示器是由發光二極管構成的最為常用的顯示器件。數字 LED 顯示器利用７個發光二極管顯示數字，通常被稱為七段 LED 顯示器、或者數碼管。另外， 數碼管中還有一個圓點型發光二極管， 用于顯示小數點。?

LED 顯示器內部結構

LCD現實原理，在外加電場的作用下， 液晶顯示器件的具有偶極矩的液晶棒狀分子在排列狀態上發生變化，使得通過液晶顯示器件的光被調制，從而呈現明與暗或透過與不透過的顯示效果。下面介紹 FPGA 驅動點陣字符型液晶顯示模塊(MDLS)的方法與程序。

液晶顯示模塊電路方框圖
