本項目全部代碼及相關文件開源免費，可通過太極創客官網或Github獲得
項目開發制作：BlackBox114
項目圖文/本文編輯：本布衣BenBuYi

????????Arduboy是一款基于arduino的游戲機系統。全球的開發者在Arduboy框架下開發了大量經典的8位游戲，并且可以從開放源代碼游戲庫中進行重新編程。Arduboy是開源的，任何人都可以學習硬件編程和制作自己的游戲。

項目簡介

????????太極創客也開發了一套方便收納的Arduboy口袋游戲機，項目資料全部免費開源，各位創客朋友可在太極創客官網或GitHub上獲取全部資料。

太極創客官網：http://www.taichi-maker.com/blog/

GitHub地址：https://github.com/taichi-maker/TaichiArduboy

????????TaichiArduboy的電路進行了專門的設計，制作了PCB板。電源與信號分離，選用了直插元件方便焊接?？诖螒驒C(jī)兼容所有arduboy游戲，也可以編寫自己的游戲上傳。設置了開關控制蜂鳴器通斷，板上設置了鋰電池充放一體模塊，可插接JST頭轉接軟包鋰電池。

材料清單

注意：主控請一定使用ArduinoPromicro或兼容同型號開發板，本例程內請勿使用其他型號代替。如果有額外的電路板，可以用六角銅柱和螺絲把兩塊電路板連在一起，做成半封閉外殼，更易攜帶。

連線圖

????????如果沒有PCB電路板，或者不方便焊接，您可以用面包板搭建一個最簡單的小掌機，遵照以下電路圖即可。這個電路沒有復位和電池模塊，需要持續供電才能運行。

制作流程

• Step1

確認元件是否買齊，插上電路板確定封裝是否正確。

• Step2

進行焊接，焊接順序?yàn)殡娫茨K→屏幕→按鍵→ArduinoPromicro→蜂鳴器→蜂鳴器開關和電源開關

• Step3

焊接完成后用數據線將TaichiArduboy連接上電腦。

• Step4

方式一：如果您有arduboy游戲的十六進制文件，您可以直接安裝github儲存庫內 /上傳游戲文件夾中的ArduboyUploader_setup.exe ，并打開游戲十六進制文件，選擇游戲文件后燒錄。燒錄時如果沒有反應，請按下游戲機上的RST鍵進行復位。本倉庫 /上傳游戲/不帶源碼的游戲中有五個arduboy游戲的十六進制文件可供下載。

方式二：如果您有arduboy游戲的源文件，請用arduinoIDE打開游戲的主程序（文件夾內的.ino文件）github倉庫的 /上傳游戲/帶源碼的游戲中有五個arduboy游戲的源碼工程文件可供下載。

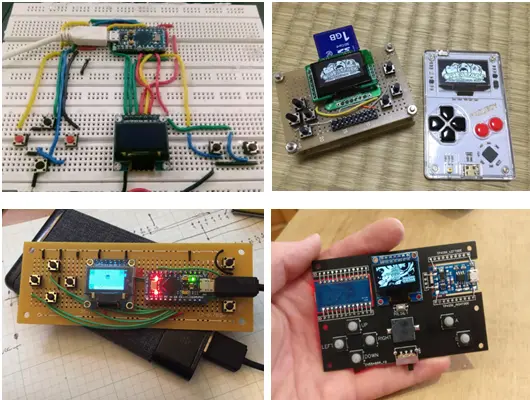

項目展示

????????項目制作完畢后，可以下載任何兼容Arduboy的游戲項目，在一些游戲網站上托管了很多Arduboy游戲項目，大家根據個人喜好自行下載。

更多信息

????????目前本項目?jī)H制作了簡單的PCB設計，需要進行焊接。并且每次只能下載游玩一個游戲，未來會擴展外置flash存儲更多游戲，大家可持續關注本項目的進展。

詳細內容可點擊下方視頻

????????
