【i.MX6ULL】驅動開發1——字符設備開發模板
起)，介紹了嵌入式了Linux的系統移植（uboot、內核與根文件系統）以及使用MfgTool工具將系統燒寫到板子的EMMC中。
本篇開始介紹嵌入式Linux驅動
內容較多，先看目錄：
Linux中的外設驅動可以分為三大類：字符設備驅動、塊設備驅動和網絡設備驅動。
字符設備驅動：字符設備是能夠按照字節流（比如文件）進行讀寫操作的設備。字符設備最常見，從最簡單的點燈到I2C、SPI、音頻等都屬于字符設備驅動
塊設備驅動：以存儲塊為基礎的設備驅動，如EMMC、NAND、SD卡等。對用戶而言，字符設備與塊設備的訪問方式?jīng)]有差別。
網絡設備驅動：即網絡驅動，它同時具有字符設備和塊設備的特點，因為它是輸入輸出是有結構塊的（報文，包，幀），但它的塊的大小又不是固定的。
2 Linux驅動基本原理
在Linux中一切皆文件，驅動加載成功以后會在“/dev”目錄下生成一個相應的文件，應用程序通過對這個名為“/dev/xxx”的文件進行相應的操作即可實現對硬件的操作。
比如最簡單的點燈功能，會有/dev/led這樣的驅動文件，應用程序使用open函數來打開文件/dev/led，如果要點亮或關閉led，那么就使用write函數寫入開關值，如果要獲取led的狀態，就用read函數從驅動中讀取相應的狀態，使用完成以后使用close函數關閉/dev/led這個文件。
2.1 Linux軟件分層結構
Linux軟件從上到下可以分層4層結構，以控制LED為例：
應用層：應用程序使用庫提供的open函數打開LED設備
庫：庫根據open函數傳入的參數執行“swi”指令，進而引起CPU異常，進入內核
內核：內核的異常處理函數根據傳入的參數找到對應的驅動程序，返回文件句柄給庫，進而返回給應用層
應用層得到文件句柄后，使用庫提供的write或ioctl發出控制指令
庫根據write或ioctl函數傳入的參數執行“swi”指令，進入內核
內核的異常處理函數根據傳入的參數找到對應的驅動程序
驅動：驅動程序控制硬件，點亮LED
應用程序運行在用戶空間，而Linux驅動屬于內核的一部分，因此驅動運行于內核空間。當應用層通過open函數打開/dev/led 這個驅動時，因用戶空間不能直接操作內核，因此會使用“系統調用”的方法來從用戶空間“陷入”到內核空間，實現對底層驅動的操作。
比如應用程序調用了open這個函數，則在驅動程序中也應有一個對應的open的函數。
2.2 Linux內核驅動操作函數
每一個系統調用，在驅動中都有與之對應的一個驅動函數，在Linux內核文件include/linux/fs.h中有個file_operations結構體，就是Linux內核驅動操作函數集合：
其中有關字符設備驅動開發中常用的函數有：
owner：擁有該結構體的模塊的指針，一般設置為THIS_MODULE。
llseek函數：用于修改文件當前的讀寫位置。
read函數：用于讀取設備文件。
write函數：用于向設備文件寫入(發送)數據。
poll函數：是個輪詢函數，用于查詢設備是否可以進行非阻塞的讀寫。
unlocked_ioctl函數：提供對于設備的控制功能， 與應用程序中的 ioctl 函數對應。
compat_ioctl函數：與 unlocked_ioctl功能一樣，區別在于在 64 位系統上，32 位的應用程序調用將會使用此函數。在 32 位的系統上運行 32 位的應用程序調用的是unlocked_ioctl。
mmap函數：用于將將設備的內存映射到進程空間中(也就是用戶空間)，一般幀緩沖設備會使用此函數， 比如 LCD 驅動的顯存，將幀緩沖(LCD 顯存)映射到用戶空間中以后應用程序就可以直接操作顯存了，這樣就不用在用戶空間和內核空間之間來回復制。
open函數：用于打開設備文件。
release函數：用于釋放(關閉)設備文件，與應用程序中的 close 函數對應。
fasync函數：用于刷新待處理的數據，用于將緩沖區中的數據刷新到磁盤中。
aio_fsync函數：與fasync功能類似，只是 aio_fsync 是異步刷新待處理的
2.3 Linux驅動運行方式
Linux 驅動有兩種運行方式：
將驅動編譯進Linux內核中， 這樣當Linux內核啟動的時候就會自動運行驅動程序。
將驅動編譯成模塊(擴展名為 .ko)， 在Linux內核啟動以后使用“insmod”命令加載驅動模塊。
在驅動開發階段一般都將其編譯為模塊，不需要編譯整個Linux代碼，方便調試驅動程序。當驅動開發完成后，根據實際需要，可以選擇是否將驅動編譯進Linux內核中。
2.4 Linux設備號
2.4.1 設備號的組成
Linux中每個設備都有一個設備號，設備號由主設備號和次設備號兩部分組成。
主設備號：表示某一個具體的驅動
次設備號：表示使用這個驅動的各個設備
Linux 提供了名為dev_t的數據類型表示設備號，其本質是32位的unsigned int數據類型，其中高12位為主設備號，低20位為次設備號，因此Linux中主設備號范圍為0~4095。
在文件include/linux/kdev_t.h中提供了幾個關于設備號操作的宏定義：
MINORBITS：表示次設備號位數，一共20位
MINORMASK：表示次設備號掩碼
MAJOR：用于從dev_t中獲取主設備號，將dev_t右移20位即可
MINOR：用于從dev_t中獲取次設備號，取dev_t的低20位的值即可
MKDEV：用于將給定的主設備號和次設備號的值組合成dev_t類型的設備號
2.4.2 主設備號的分配
主設備號的分配包括靜態分配和動態分配
靜態分配需要手動指定設備號，并且要注意不能與已有的重復，一些常用的設備號已經被Linux內核開發者給分配掉了，使用“cat /proc/devices”命令可查看當前系統中所有已經使用了的設備號。
動態分配是在注冊字符設備之前先申請一個設備號，系統會自動分配一個沒有被使用的設備號， 這樣就避免了沖突。在卸載驅動的時候釋放掉這個設備號即可。
設備號的申請函數：
設備號的釋放函數：
3 字符設備驅動開發模板
3.1 加載與卸載
在編寫驅動的時候需要注冊模塊加載和卸載這兩種函數：
module_init(xxx_init); ? //注冊模塊加載函數
module_exit(xxx_exit); ? //注冊模塊卸載函數
用來向Linux內核注冊一個模塊加載函數，參數xxx_init就是需要注冊的具體函數，當使用 “insmod” 命令加載驅動的時候，xxx_init這個函數就會被調用。用來向Linux內核注冊一個模塊卸載函數，參數xxx_exit就是需要注冊的具體函數，當使 用“rmmod”命令卸載具體驅動的時候 xxx_exit函數就會被調用。
字符設備驅動模塊加載和卸載模板如下所示：
驅動編譯完成以后擴展名為.ko， 有兩種命令可以加載驅動模塊:
：最簡單的模塊加載命令，用于加載指定的.ko模塊，此命令不能解決模塊的依賴關系：該命令會分析模塊的依賴關系，將所有的依賴模塊都加載到內核中，因此更智能modprobe 命令默認會去
目錄中查找模塊（自制的根文件系統沒有這個目錄，需要手動創建）
卸載驅動也有兩種命令：
：例如使用來卸載 drv.ko這一個模塊：該命令除了卸載指定的驅動，還卸載其所依賴的其他模塊，若這些依賴模塊還在被其它模塊使用，就不能使用 modprobe來卸載驅動模塊?。。?/p>
3.2 注冊與注銷
對于字符設備驅動而言，當驅動模塊加載成功以后需要注冊字符設備，同樣，卸載驅動模塊的時候也需要注銷掉字符設備。
字符設備的注冊函數原型如下所示:
字符設備的注銷函數原型如下所示:
一般字符設備的注冊在驅動模塊的入口函數 xxx_init 中進行，字符設備的注銷在驅動模塊的出口函數 xxx_exit 中進行。
注：選擇沒有被使用的主設備號，可輸入命令“cat /proc/devices”來查看當前已經被使用掉的設備號
3.3 實現設備的具體操作函數
file_operations 結構體就是設備的具體操作函數。
假設對chrtest這個設備有如下兩個要求：
能夠實現打開和關閉操作：需要實現 file_operations 中的open和release這兩個函數
能夠實現進行讀寫操作：需要實現 file_operations 中的read和write這兩個函數
首先是 打開、讀取、寫入、釋放(release) 4個基本操作
然后是 驅動的入口和出口 函數:
3.4 添加LICENSE和作者信息
LICENSE是必須添加的，否則編譯時會報錯，作者信息可加可不加。
總結一下：
4 字符設備驅動開發實驗
下面以正點原子提供的教程中的chrdevbase這個虛擬設備為例，完整的編寫一個字符設備驅動模塊。chrdevbase不是實際存在的一個設備，只是為了學習字符設備的開發的流程。
4.1 程序編寫
需要分別編寫驅動程序和應用程序。
注：為了區分兩個程序的打印信息，在驅動程序的打印前都添加“[BSP]”標識，在應用程序的打印前都添加”[APP]“標識。
4.1.1 編寫驅動程序
一些定義
打開、關閉、讀取、寫入
驅動加載與注銷
最后的LIENSE與作者
4.1.2 編寫應用程序
這里把程序截取為3段分析，首先看開頭：
主要是一些頭文件和main函數入口，調用main函數時需要傳入2個參數（實際是3個參數，函數名本身是默認的第0個參數，不需要手動指定），具體作用為：
參數0：argv[0]，函數名本身，這里不作用途
參數1：argv[1]，filename，這里不作用途
參數2：argv[2]，自定義的操作參數，下面函數會講到，1為從驅動文件中讀取，2為向驅動文件中寫入數據
再來看具體操作：
最后是關閉設備：
4.2 程序編譯
4.2.1 編譯驅動程序
?編譯驅動，即編譯chrdevbase.c這個文件為.ko 模塊，使用Makefile來編譯，先創建Makefile：
各行含義：
KERNELDIR：開發板所使用的Linux內核源碼目錄
CURRENT_PATH：當前路徑，通過運行“pwd”命令獲取
obj-m：將 chrdevbase.c 這個文件編譯為chrdevbase.ko模塊
具體的編譯命令：后面的modules表示編譯模塊，-C 表示切換工作目錄到KERNERLDIR目錄，M表示模塊源碼目錄
輸入“make”命令即可編譯，編譯后會出現許多編譯文件
注：若直接make編譯報如下錯誤，是因為kernel中沒有指定編譯器和架構，使用了默認的x86平臺編譯報錯。
修改Kernel工程的頂層Makefile，直接定義ARCH和CROSS_COMPILE 這兩個的變量值為 arm 和 arm-linux-gnueabihf-
(內核篇的介紹見：)
4.2.2 編譯應用程序
編譯應用程序不需要內核文件參與，只有一個文件就能編譯，因此直接輸入指令進行編譯：
arm-linux-gnueabihf-gcc chrdevbaseAPP.c -o chrdevbaseAPP
編譯會生chrdevbaseAPP，它是32位LSB格式的ARM版本可執行文件
4.3 測試
上一篇文章（）已經實現了系統移植的打包燒錄工作，系統已經燒錄的EMMC中了。這次我們就直接在這個基礎上進行實驗。
4.3.1 創建驅動模塊目錄
加載驅動模塊，使用的modprobe命令，會從特定的目錄下尋找文件。比如開發板使用的是4.1.15版的Linux內核 ，則是“/lib/modules/4.1.15”這個目錄，這個目錄一般是沒有的，需要根據Linux內核的版本自己創建。
注意這是開發板的文件系統中的路徑，可以通過串口連接進入開發板，通過linux指令創建該目錄。
4.3.2 發送文件到開發板(TFTP傳輸)
此次測試首先需要將ubuntu中編譯的文件傳輸?shù)桨遄?/strong>中運行，怎么傳輸呢？可以使用TFTP傳輸服務。
在之前的文章（）中已經介紹了如何在ubuntu中搭建TFTP服務器。

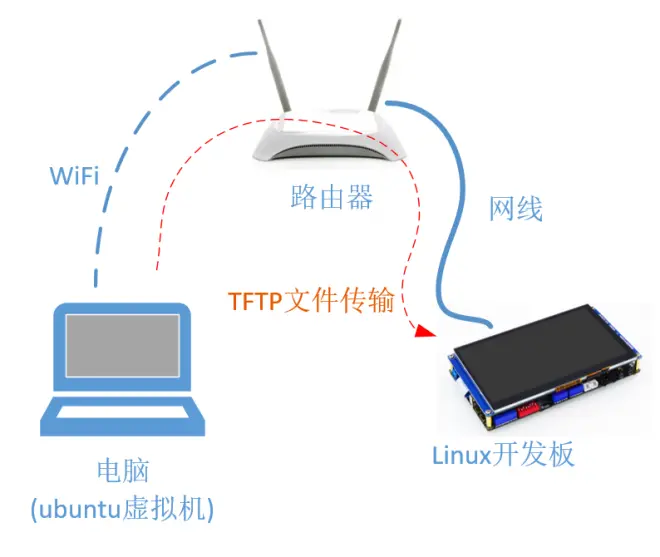

搭建好TFTP服務后，開始傳輸文件到開發板具體的傳輸步驟為：
開發板連接網線，與ubuntu虛擬機處于同一局域網內
確保ubuntu已安裝的TFTP服務，并設置了TFTP服務文件夾
將ubuntu中編譯好的文件復制到ubuntu的TFTP服務文件夾中?。?！
mv chrdevbaseAPP ~/myTest/tftpboot/ mv chrdevbase.ko ~/myTest/tftpboot/注：編譯完程序，在傳輸?shù)桨遄又埃欢ㄒ浀冒盐募葟椭频絋FTP文件夾中，否則板子獲取到的可能是TFTP文件夾中的舊文件。
開發板的串口中通過如下指令來將ubuntu中的文件傳輸?shù)介_發板中
cd /lib/modules/4.1.15 ? /*確保在要下載文件的目錄中，若已在，則忽略*/ tftp -g -r chrdevbaseAPP 192.168.5.101 /*獲取chrdevbaseAPP文件*/ tftp -g -r chrdevbase.ko 192.168.5.101 /*獲取chrdevbase.ko文件*/這里的
代表get，即下載文件，代表remote file，即遠程主機的文件名，然后是要下載的文件名，最后的遠程主機ubuntu的IP地址。輸入該指令后，可以看到文件傳輸進度，如下圖：
4.3.3 開始測試
驅動文件chrdevbase.ko和應用文件chrdevbaseAPP傳輸?shù)桨遄又械?lib/modules/4.1.15目錄后，就可以測試了。
首先使用命令來加載驅動，然后使用查看當前的驅動（只有一個我們剛加載的字符驅動），再使用使用指令查看devices 信息，確認系統中是否已經列舉了該設備，3條指令如下：
insmod chrdevbase.ko ?lsmod cat /proc/devices
具體是輸出信息：
可以看出，系統中存在chrdevbase設備，主設備號為程序中設定的200。
驅動加載后，還要在/dev目錄下創建一個對應的設備節點文件（應用程序就是通過該節點文件實現對設備的操作）。
輸入如下2條命令創建/dev/chrdevbase這個設備節點文件，并查看結果：
mknod /dev/chrdevbase c 200 0 ?ls /dev/chrdevbase -l
至此，字符設備驅動已經加載完成，可以測試我們的應用程序了，也就是讀和寫：
按照上面程序的設定，1是讀，2是寫：
./chrdevbaseAPP /dev/chrdevbase 1 ? ./chrdevbaseAPP /dev/chrdevbase 2
先來看“讀測試”，注意要給chrdevbaseAPP可執行的權限，否則無法運行。
圖中下部是程序輸出信息，但似乎只有BSP驅動程序的的輸出，沒有APP應用程序的輸出，應該是內核打印printk與應用的打印printf沖突了，導致APP的打印被擠掉了。
再來看“寫測試''，同樣也是只有BSP的打印
4.3.4 打印沖突問題規避
對于打印沖突問題，我們可以先在每個printf前后加個sleep(1)的1秒延時，這樣可以先避免打印沖突。
增加延時后再次測試，打印正常：
測試完，最后是rmmod命令卸載模塊：
