三維重建實現病灶區域立體可視化

通過觀察二維CT圖像來診斷患者病情，是目前醫生的主要診斷手術之一。但是二維斷層圖像存在走樣、噪音、偽影、采樣點的混合效應等問題，且無法展現病灶區域立體的空間結構，給醫生評估病情帶來了一定難度。

通過三維重建技術建立“逼真”的模型，分割標識出患者病灶區域的器官、腫瘤、血管、神經、骨質等各個組織結構，實現病灶區域的立體可視化，利于醫生觀察與診斷，并進行數字化模擬手術操作，以優化手術方案。術前與術后的數字化模擬對比，能夠預測手術效果，檢驗手術設計方案。

以頜面部腫瘤切除手術為例，一位患者右側下頜骨長有成釉細胞瘤，通過對患者頭顱進行三維重建，分割標識出病灶區域的腫瘤、神經、牙列、骨質等組織結構，在三維可視化模型中能夠精準測量腫瘤大小，精準定位腫瘤位置及腫瘤與周圍組織的空間毗鄰關系。根據三維模型精確規劃下頜截骨線，模擬下頜重建，醫生在術前就對手術操作心中有數，以提高手術效率。

構建好的數字化三維重建模型可通過3D打印技術1:1打印出實體模型，幫助醫生模擬實際手術操作。醫生通過三維重建模型可為患者直觀地講解病情與手術方案，促進醫患順暢溝通，增強患者治療信心。

三維重建實現數據測量精準化

二維斷層圖像由于測量指示點選擇受限、單一層面評估、圖像不清晰等問題，往往不利于醫生精確測量數據以及準確診斷病情。

通過三維重建技術建立的病灶區域三維模型，精準分割標識各個組織結構的輪廓，便于精密測量病灶區各個解剖部位的體積與相對位置，指引醫生在手術中避免損傷重要血管與神經。在手術操作模擬中，借助三維重建模型能夠精確測量去骨量與骨塊移動變量，指引醫生實施截骨將更加精準。

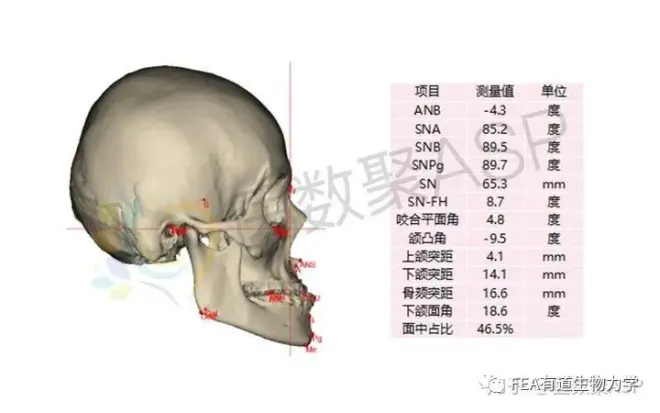

以正頜手術為例，一位患者被診斷為患有下頜前突，根據患者頭顱三維模型中各個標志點與參考平面進行全方位的數據測量，極大地提高了測量精準度。在模擬上下頜骨截骨操作時，通過三維重建模型精準確定上下頜移動變量，標注去骨范圍、測量去干涉長寬數據。

在模擬實行下頜雙側矢狀劈開術時，由于下頜骨與下牙槽神經距離十分接近，為避免醫生在手術過程中損傷下牙槽神經，通過三維重建模型確定下牙槽神經與下頜骨之間的空間關系，精確測量兩側下牙槽神經與骨面、下頜下緣的距離，為醫生做術中參考。

術前開展三維重建幫助醫生更加直觀地評估病情，更加精準地測量數據，為數字化手術設計提供全面精準的數據支持，從而精確制定手術設計方案，使手術更加精準安全，造福于廣大患者。
