Rhino細分建模分享 - Part1鼠標頂部造型建模

2020-02-10 14:45 作者:Rhino3D原廠中國 0人讀過 | 我要投稿

作者：Jessesn

Rhino原廠技術支持工程師

Shaper3d（西普設計咨詢）創始人

Rhino中國技術支持與推廣中心負責人

這個春節特別安靜，靜得想寫一個不算教學的教學分享貼。不能稱這個貼為教學的原因是，同事Simon已經發布過很多詳實細分建模 ( RhinoWIP 與 T-Splines) 的教學貼（公眾號回復關鍵詞SubD獲取相關教學），相比較而言這個貼就比較粗糙了，所以只能算分享貼。

因?yàn)槲恼聝?nèi)容較多，所以我們以多篇連載的形式將完整的流程分享給大家：

鼠標頂部造型建模（本次分享的部分）
鼠標底部造型與細節建模
結構拆件
3D打印與裝配

敬請關注我們公眾號后續的文章推送。

我們已將放置好參考圖的Rhino文件共享至 Rhino3D原廠課堂QQ群①（群號:308638931）

文件名稱：Mouse-MX Master3.zip

感興趣的同學可以下載跟著練習。

提醒：

Rhino 5用戶無法打開Rhino WIP的文件，請打開Mouse-MX Master3-V5.3dm然后使用T-Splines插件練習。

提醒：

以下內容以羅技公司 2019 年秋季推出的 MX Master 3 為原型，無意去揣摩、探討設計的創作過程。
本帖旨在分享RhinoWIP (7) 所提供的細分建模技術，配合Rhino的曲面功能，完成造型設計，結構設計與3D打印的全流程。
以下內容所使用的軟件RhinoWIP for Windows (7.0.20035.14285,2020-02-04)，RhinoWIP 是正在開發中的版本，版本不同工具可能會稍有差異。
Rhino 5+T-Splines 用戶也可以參考本貼中的教學環節來體驗細分建模，工具可能稍有差異，但建模思路基本一致。

1 背景

多年之前寫過一個Mx Master 鼠標建模教學（https://mp.weixin.qq.com/s/Unt1bgNxvjuPuN_5vhAS-w）， 2019年下半年羅技有推出了更新版本 MX Master 3，有用戶在詢問是否能跟進寫一個教學？

恰逢Rhino 7 WIP最近有加快開發 SubD 建模的工具，所以索性嘗試使用了SubD來建一下這個模型。

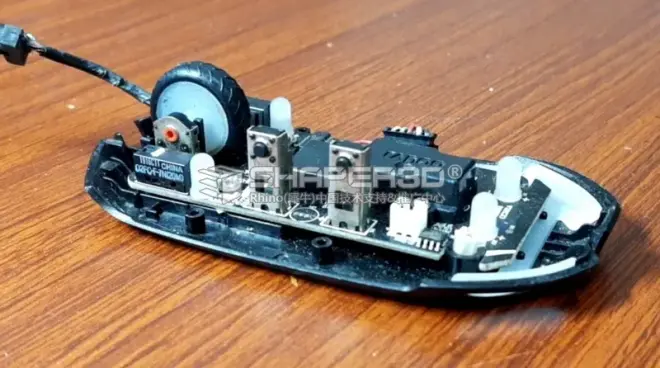

SubD提供了與 NURBS 完全不同的建模思路，更加適合快速生成并自由的修改形體，特別適合設計前期找形，正好手上還有一只已經摔壞了外殼的游戲鼠標，電子部分的功能還挺完整，我想能否把它塞入這個造型中？然后3D打印出來？

2 前期準備

2.1 收集圖片，查找相關外設網站一些玩家分享內容：

https://www.weistang.com/article-14411-1.html 評測內容詳細，且有拆解，推薦。
https://www.wstx.com/p-28317-1外觀與功能介紹，無拆解。
http://www.zaeke.com/article-13287.html外觀與功能評測，無拆解。
https://post.smzdm.com/p/aqnl44qx/ 玩家評測。
https://www.logitech.com.cn/zh-cn/product/mx-master-3?crid=7 羅技官網，有比較準備的尺寸細節參考。

2.2 將收集好的圖片，置入RhinoWIP，且調整好圖片尺寸至實際尺寸，準備開始建模。

3 鼠標頂部造型建模

考慮用細分建模的主要原因是Mx Master 3的造型相比前一個版本要更加復雜, 另外也希望能讓大家知道目前 RhinoWIP 細分建模的能力。

如果你有更新最新的 RhinoWIP 7（7.0.20035.14285,2020-02-04），你可以很快的在主工具列中找到SubD工具。

也可以在New in V7標簽中找到：

提示:?

我們會定期更新 Rhino WIP，所有已經購買了Rhino 6的用戶都可以參與\體驗 Rhino7 WIP 的開發。

Rhino 6 購買者請這里下載體驗最新的 RhinoWIP.
點擊這里了解?RhinoWIP 開發進度與更新內容。
當前的分享內容基于RhinoWIP for Windows (7.0.20035.14285,2020-02-04).

3.1 從一塊細分平面開始建模

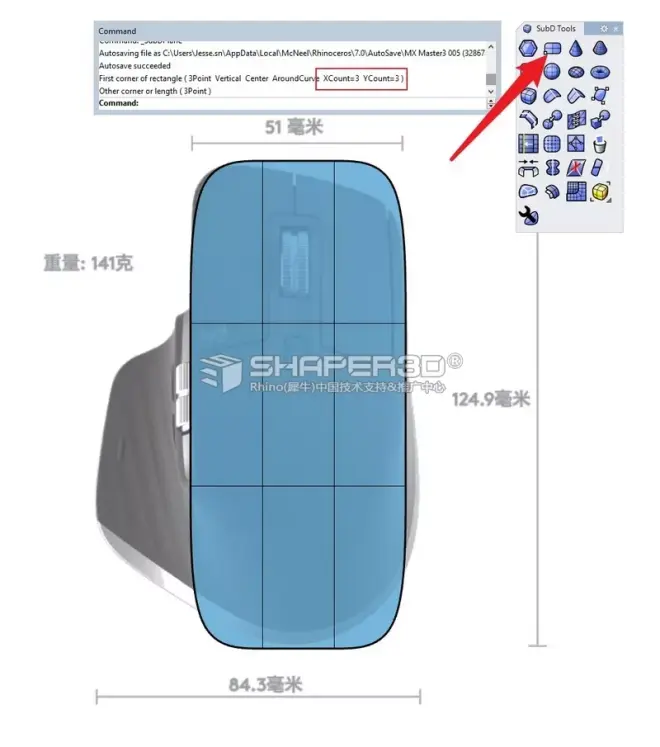

細分建模的方法有很多，通常都會從一個基本形體入手，例如方塊\球體\圓管等，這里選擇了最簡單的SubD平面（指令:SubDPlane）。

按快捷鍵F10或是執行PointsOn指令，開啟控制點微調形狀。

提示:?

調整過的控制點, 我都用紅色的箭頭標出。

然后使用操作軸進行擠出，繼續在平面上完成左邊的部分，擠出后開啟控制點，稍稍調整一下在平面上的形狀。

提示:?

按住Shift+Ctrl+鼠標左鍵選擇網格邊線配合操作軸進行擠出。

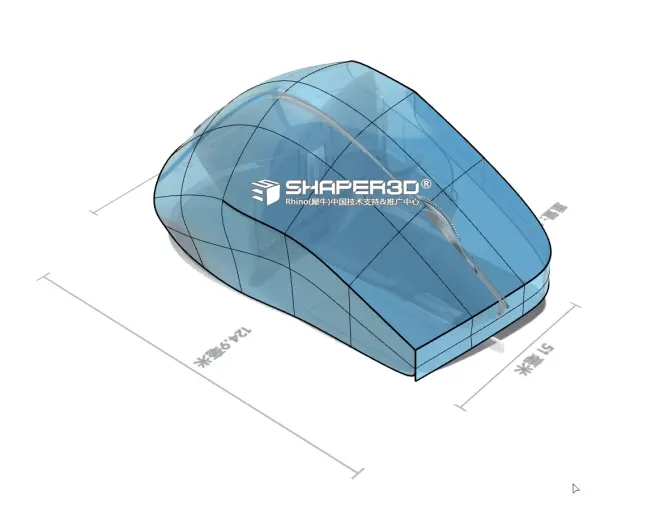

開啟細分物件的控制點，然后參考不同平面參考圖，把所有控制點往Z向移動，完成從2D到3D的形狀塑造。

提醒:?

底下的紅色細分為移動前的分布情況，利用操作軸把所有的控制點Z向移動即可，不建議XY方向調整。這是一個需要耐心的步驟...

3.2 初步細節調整

和 NURBS 建模一樣，造型前期盡可能的少結構。當結構不夠用的的時候，就需要增加結構來刻畫細節。
這里使用插入邊線工具(指令:InsertEdge)來增加細分結構，請注意選項：

Type=Ring,Mode=Full,OffsetMode=Proportional

3.3?“均勻”細分曲面 (形態調整)

增加結構后整個造型會發生“變形”，因?yàn)?span id="s0sssss00s" class="color-blue-02">InsertEdge算是局部細分結構，所以會產生變形，所以需要盡力的去“均勻”整個細分曲面，消除InsertEdge所造成的“變形”。

以下提供幾個方法供大家參考：

方法1

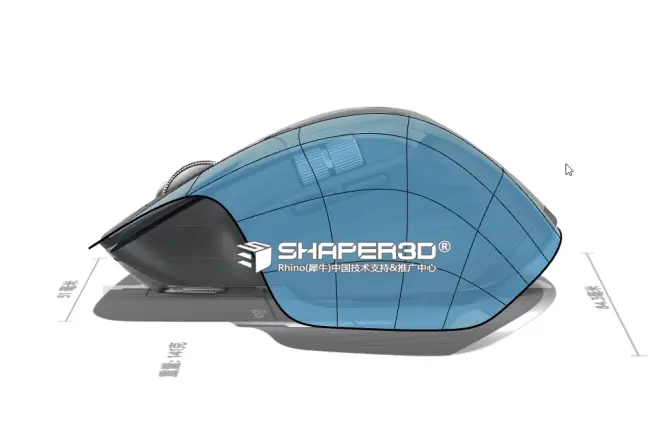

調整控制點, 如同NURBS曲面一樣，按F10開啟控制點，然后使用操作軸調整其位置，實現形狀的調整：

提醒:?

RhinoWIP 中細分曲面也能支持編輯點，你可以運行EditPtOn 指令，開啟細分曲面的編輯點，?然后利用操作軸來調整形狀。

方法2

利用操作軸選取細分物件的子物件，移動其位置以實現形狀調整。

例如選擇細分曲面的邊線，Ctrl+Shift+鼠標左鍵單擊細分曲面點邊線可以選擇一段，如果Ctrl+Shift+鼠標左鍵雙擊可以選擇相鄰的一圈邊線 (多邊形軟件中通稱為L(zhǎng)oop選擇)。

提醒：

搭配Ctrl+Shift+ 鼠標左鍵還可以選擇頂點(Vertices)與細分片面(Face)，移動這些細分曲面的基本結構進行形狀調整。
除此之外 RhinoWIP 中還提供專門的選擇工具，以方便用戶快速的選擇細分物件基本元素。

調整的結果如下，你可以按F4或是Tab鍵在SubD的Box與Surface狀態之間切換，前面的調整過程中也用到了這個方法配合調形。

3.4 刪除結構, 進一步創建細節特征

同時按住Ctrl+Shift+鼠標左鍵, 在合適的位置選擇并且按 Delete鍵刪除兩塊面片。

3.5 另外一側與前部的造型

3.5.1?以子物件選擇的方式選擇另外一側的5個邊線，配合操作軸繼續擠出，然后使用SetPt指令對齊底部的邊線至Z=0高度。

提示:?

搭配Ctrl+Shift+鼠標左鍵進行子物件選擇，然后使用操作軸移動細分曲面的頂點調整一下造型，結果如下：

3.5.2 側邊的造型這里有一個漸消特征，需要用細分工具中的加入銳邊工具(指令:Crease)來創建。

3.5.3 繼續完成前部與左側靠前部的造型，方法與前面兩步(3.5.1與3.5.2)相同：

3.5.4 此時需要把剛剛建立的兩個擠出特征進行融合。

如果用過TS的用戶應該想到焊接，我們這里有一個更加直接的縫合工具(指令:Stitch)，然后使用移除銳邊工具(指令:RemoveCrease)?圓順縫合處：

3.5.5 繼續使用擠出與Crease來完成左側的特征：

提示：

整體縮放需要按住Shift配合操作軸的縮放控制桿來實現。

3.5.6 以Stitch的方式來處理3.5.4與3.5.5所生成的細分曲面，然后使用填充SubD內部孔洞工具(指令:Fill)來填充中間缺少的部分。不要忘記使用RemoveCrease清除不需要的銳邊：

3.5.7 繼續以擠出+Stitch+RemoveCrease的方式完成鄰近的特征，方法和前面的沒有太多差異：

當然完成這些步驟后，造型還是需要進行調整，和前面的特征一樣，每當完成一個相對主要的特征之后，都需要對整體造型進行微調，才能達到形體推敲的效果。

3.5.8 繼續完成相鄰的細節，方法和前面的細節基本差不多：

這部分也需要調整形狀，通過操作軸調整細分曲面頂點或邊線或是面的位置即可。

提示:?

子物件的選擇可能需要細心一點，我們會在下一個更新版本中增加細分特征的選擇過濾器。

到這里，鼠標的上蓋造型就完成，整體的效果如下：

頂部造型后續還會繼續處理細節特征，敬請關注我們后續的推文。

預告

鼠標底部造型與細節建模

本環節繼續以細分建模的方式完成底部的教學。底蓋的建?？雌鸷?jiǎn)單, 但會非?？简?yàn)?zāi)銓?duì)細分曲面的布線能力，敬請期待。

結構拆件 - 為3D打印準備的簡易結構設計

本環節位簡易結構設計部分，基于現有的 PCB與電子元件，考慮到現有3D打印機(FDM)的精度完成簡易的結構拆件。拆件勢必要考慮厚度和拆分曲面，這里會提供兩種不同的思路-細分壁厚拆分與NURBS壁厚拆分，在保證沒有干涉且滿足基本功能的情況下進行簡易結構設計，這個環節幾乎都是 NURBS建模。
