有關(guān)滲透式裂縫，我們有很多種方法可以解決，本文先為大家介紹三種處理方法，對(duì)“滲透式裂縫”say no！

01混凝土裂縫的種類及滲漏原因

混凝土滲漏的主要原因是在其拌合物在澆灌振搗過(guò)程中漏振和振搗不密實(shí)而產(chǎn)生的毛細(xì)孔隙或蜂窩狀，在外部水壓力的作用下，導(dǎo)致滲漏現(xiàn)象。同時(shí)，由于設(shè)計(jì)的原因，如對(duì)結(jié)構(gòu)的造型尺寸、受力情況、構(gòu)造等因素考慮不周，也會(huì)造成混凝土結(jié)構(gòu)的滲漏現(xiàn)象。從以往的實(shí)際情況看，混凝土的裂縫大致可分為以下幾種：

1． 混凝土拌合物凝結(jié)前的沉降裂縫及干縮裂縫。

2． 混凝土溫度應(yīng)力裂縫。

3． 混凝土自應(yīng)力裂縫。

4． 混凝土受外力及荷重影響裂縫。

02混凝土裂縫滲漏的四種處理方法

1． 灌漿法

2． 嵌縫堵漏法

采用該種堵漏方法，一般是混凝土表面只出現(xiàn)映水現(xiàn)象，長(zhǎng)時(shí)間后，能把混凝土墻面映濕成大片的水跡和地下存有積水。為此，采用嵌縫的方法進(jìn)行處理，方法如下：

2．1 沿著混凝土滲水的縫隙鑿出“V＂型槽，清除“V＂型槽內(nèi)的雜物。

2．2 然后用清水沖洗干凈，在清潔、干燥的縫面上均勻涂刷SR塑料止水材料專用基液。

2．3 基液實(shí)干前，嵌填SR塑性止水材料，并將表面修理平整。

2．4 按比例配制的聚合物水泥砂漿用刮刀將其嵌入縫中，并用抹刀將其抹平。

2．5 待聚合物水泥砂漿凝結(jié)后，采用保濕的辦法養(yǎng)護(hù)3～5d。

3． 封堵堵漏法

該種堵漏的方法，主要是應(yīng)用在水下或地下混凝土在涌水的條件下的孔隙、孔洞和裂縫的快速封堵。在封堵這樣的漏水部位，往往要比其它的滲漏要困難得多，且堵水效果要略差一些，但只要在處理時(shí)按要求操作，可保證混凝土表面不滲水。一般采用快速堵漏劑。

首先清除混凝土表面上的雜物和粉末，若是存在涌水，將漏水處鑿一個(gè)直徑為80mm～150mm，深50mm～80mm的工作坑，在坑中的漏水處預(yù)放一個(gè)導(dǎo)水管（作排水用，若暫時(shí)無(wú)涌水，可不用），待抹上去的聚合物混凝土（或砂漿）達(dá)到一定的強(qiáng)度后，再用聚合物砂漿用力封堵。待混凝土或砂漿凝結(jié)硬化后，在其表面用高標(biāo)號(hào)砂漿抹平，在5d內(nèi)進(jìn)行養(yǎng)護(hù)。

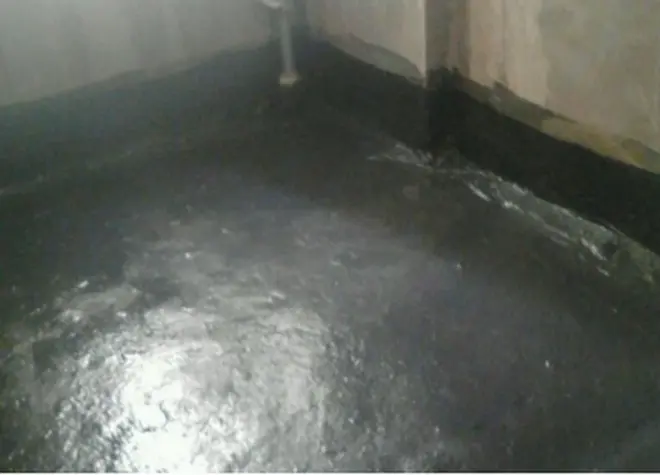

4． 涂膜堵漏法

涂膜堵漏是將混凝土結(jié)構(gòu)物表面有滲漏的地方經(jīng)過(guò)處理后，直接在其表面上進(jìn)行防水處理。這種方法一般適用于混凝土結(jié)構(gòu)在施工時(shí)振搗不密實(shí)，有的是漏振而形成的混凝土內(nèi)部不密實(shí)而造成的大面積滲水情況，這種滲水現(xiàn)象一般無(wú)法用壓力灌漿法和嵌入法解決，只能用涂膜法進(jìn)行表面防水處理。這種處理方法比較簡(jiǎn)單，但在操作時(shí)要求較嚴(yán)格，一般都要求混凝土結(jié)構(gòu)表面沒(méi)有浮灰和雜物，否則將會(huì)影響混凝土面與涂膜的粘結(jié)力，影響防水效果。

03治理滲漏式裂縫的五大原則

總之，我們應(yīng)該把控源頭，在設(shè)計(jì)—施工—養(yǎng)護(hù)全過(guò)程中保質(zhì)保量，從源頭上減少裂縫的產(chǎn)生，同時(shí)在發(fā)現(xiàn)惡性裂縫時(shí)應(yīng)及時(shí)采取對(duì)應(yīng)方法進(jìn)行處理。目前，業(yè)界人士總結(jié)出治理滲漏式裂縫的五大原則“以堵為主、堵排結(jié)合、因地制宜、多道設(shè)防、綜合治理”。相信通過(guò)上述多項(xiàng)措施的積極配合，滲漏式裂縫難題一定能夠得到很好的解決。
