一、研究背景

大自然有獨特的力量創造出從納米級到宏觀級的精美結構。螺旋構象是最具代表性的例子之一，它廣泛存在于從膠原蛋白三螺旋到宏觀貝殼等生物系統中。眾所周知，DNA 鏈的雙螺旋結構在遺傳信息的存儲和復制中起著至關重要的作用，被認為是生命和現代生物學的基礎。受天然螺旋結構的復雜性和重要性的啟發，科學家們努力模仿這一重要構型，創造出了新穎、實用的螺旋結構。

超結構與分子結構之間的直接聯系已有許多報道。然而，迄今為止，在宏觀手性形態與分子構型之間建立關聯的嘗試并不十分成功。所報道的扭曲過程通常是由缺陷、機械力或物理/化學場引發的。具有扭曲中尺度纖維的球晶可從稍欠冷卻的熔體中生長出來，而具有異質結構的軟材料（包括彈性體和水凝膠）在經歷不同的膨脹/收縮后會發生彎曲或折疊變形。有些扭曲過程被認為伴隨著分子的構象變化。表面鍵合模式和分子構象的差異所產生的表面應力，以及晶體結構中可能在小尺寸時釋放的內在應力，可能是產生內在扭曲形態的關鍵。幾何挫折在扭曲分子晶體的形成過程中發揮了重要作用，這些晶體的宏觀間距長度隨晶體尺寸的變化而不斷變化。

正如齒輪、彈簧和螺旋槳等各種宏觀螺旋部件所證實的那樣，納米螺旋對于構建未來的納米器件至關重要。人們認為，納米螺旋的產生是由以下效應引起的：沿寬納米帶的極性表面的靜電能量發散、外消旋聚合物在晶體表面的選擇性吸附、二肽的分級自組裝以及不同類型鏈的幾何不相容性。雖然螺旋納米結構是一種具有代表性的重要幾何結構，并已成為材料科學的研究前沿，但有關螺旋納米晶體的研究報告仍然有限。此外，捕捉扭曲過程和控制螺旋生長也很難實現。分子如何排列和相互作用形成螺旋幾何形狀仍然是一個謎。

解捻研究依賴于螺旋的形成，這使得解捻研究更為罕見。除了自然界創造的著名解捻過程外，納米螺旋的解捻很少見報道。對于軟異質物質，如雙層凝膠，其中響應性的凝膠片與無響應性的凝膠片結合在一起，在不同的刺激下曲率會發生變化。最近，一些螺旋的解捻過程被報道出來，其中包括馬尿酸和δ-甘露醇。有關馬尿酸針生長的光學膠片快照清楚地表明，扭轉動力學取決于厚度。尖銳頂端的扭轉更有效，而晶體則隨著厚度的增加而展開。迄今為止，如何逆轉最初的扭曲過程并實現晶體納米螺旋的解扭仍是一個巨大的挑戰，因為之前研究的扭轉力通常是不可逆的。更不用說重新扭轉未扭轉的晶體納米螺旋了；成功的扭轉意味著納米螺旋與直納米線之間可重復的相互轉換。因此，這種可逆轉換長期以來一直被認為是不可行的，也沒有相關工作的報道。

二、研究背景

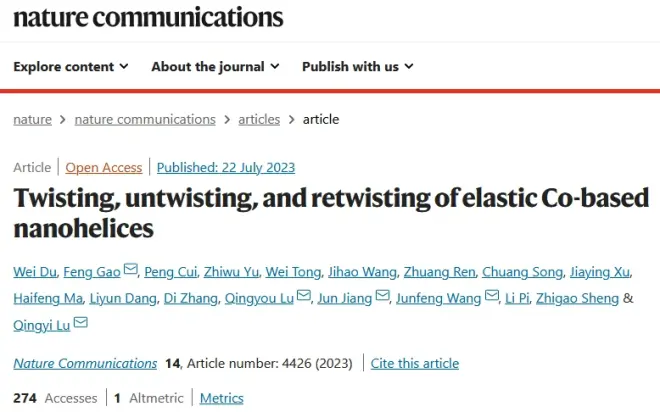

在此，南京大學高峰教授團隊首次在鈷基復合物水楊酸三鈷六水合物中實現了扭轉-解扭轉-再扭轉的循環，這種循環是由分子幾何結構和晶體結構之間的相互影響引發的。理論計算和各種表征表明，扭轉動力來自縮合反應和堆積過程之間的競爭，這與之前報道的扭轉機制不同。此外，還提出了一種特殊的“彈性”納米螺旋結構，它具有可逆的晶格參數，可以在納米線和納米螺旋之間相互轉換。這些納米螺旋在磁性和電催化方面表現出更好的性能，而且這種扭轉過程可以通過進一步的轉換擴展到鎳基和鎳/鈷基復合物以及相應的多晶無機氧化物納米螺旋。這項工作為晶體學研究提供了一個新的視角，為設計各種“彈性”結構和依靠分子相互作用和晶體構型的精確調整實現可逆轉變打開了一扇大門。相關研究工作以“Twisting, untwisting, and retwisting of elastic Co-based nanohelices”為題發表在國際頂級期刊《Nature Communications》上。祝賀！

三、圖文速遞

圖 1a 顯示了合成的納米螺旋的 X 射線衍射（XRD）圖，證實了水楊酸三鈷六水合物的形成。反應方程式見圖 1b。掃描電子顯微鏡（SEM）圖像（圖 1c、d）表明，產物由直徑為幾百納米、長度達 ~40 μm的扭曲納米結構組成。左扭曲和右扭曲結構的數量差別不大。這種納米螺旋從一端到另一端的扭曲方式并不相同，從圖 1e 中可以更清楚地觀察到這一點（插圖顯示了納米螺旋的放大段細節）。有些螺旋由一根扭曲的納米線組成，而有些螺旋則包含多根扭曲的納米線。螺旋結構的透射電子顯微鏡（TEM）圖像如圖 1f 所示。

?圖 2 顯示了在 80 °C 乙醇熱條件下 30、45 和 60 分鐘制備的產物的 XRD 圖樣和 SEM 圖像。以前的文獻報道，產物的結晶度通常會隨著反應的進行而增加，他們的 XRD 表征也證實，從 30 分鐘到 45 分鐘再到 60 分鐘，產物的結晶度都在增加（圖 2a）。然而，形態的變化卻令人驚訝。30 分鐘反應的產物具有線狀形態（圖 2b、c）。隨著反應的進行，納米線逐漸扭曲（圖 2d、e）。60 分鐘反應的產物由納米螺旋組成（圖 2f、g）。這些結果定性地表明，納米螺旋是隨著反應的進行由納米線轉化而來的。

?

研究發現，生成的納米螺旋具有特殊的“彈性”晶格，這可能與特殊的扭曲機制有關。XRD 表征（圖 6a）顯示，隨著外部條件的變化，納米螺旋的晶格參數也會來回變化。當納米螺旋在乙醇中保持24 h并自然干燥時，它們的晶面間距縮??；例如，最強衍射峰的d間距從13.0 ?縮小到10.5 ?。這種變化是可逆的（圖6a插圖）：將該樣品保存在乙醇溶液中，然后在80°C下干燥3 h后，d間距擴展回13.0 ?。納米棒中不存在這種現象。相反，在乙醇中保存 24 小時后，它們的晶體結構會發生塌縮。這種“彈性”晶格必須來自材料的微觀結構，并與分子間的相互作用有關。納米螺旋的晶格變化示意圖如圖 6b 所示。

納米棒和納米螺旋之間的結構差異為改善材料性能提供了可能。由于其特殊的結構，納米螺旋可能具有較低的各向異性勢壘，磁矢量的旋轉可能相對容易。他們的磁性研究確實揭示了納米棒和納米螺旋之間的這種差異（圖 7a、b）。無論是在低溫（2 K）還是室溫（300 K）下，納米螺旋都比納米棒具有更高的磁化率，這表明螺旋結構是一種更好的順磁性材料。線性掃描伏安圖（LSV）曲線（圖 7c）顯示，當用作析氧反應（OER）的電催化劑時，納米螺旋的起始電位和過電位均低于納米棒。納米螺旋的Tafel斜率也低于納米棒（圖 7d）。

四、結論與展望

總之，他們報告了首次通過自扭曲機制合成的可切換 Co 基復合納米螺旋，無需任何表面活性劑、模板、基底或高溫過程。理論計算和表征表明，扭轉力源于縮合反應和堆疊過程之間的競爭，這種機制與之前報道的螺旋機制截然不同。合成的納米螺旋具有一種不同尋常的特性，即“彈性”，這體現在晶格參數的可逆變化以及納米線和納米螺旋之間的相互轉化。與對應的納米棒相比，制備的納米褶皺具有更好的順磁材料和電化學催化劑特性。通過進一步轉化，該扭曲過程可擴展到其他復雜的納米螺旋和相應的多晶無機氧化物納米螺旋。具有“彈性”的納米螺旋為精致和可轉化的晶體打開了一扇門，也為隨之而來的對其光譜特性和性能定制的研究打開了一扇門。扭轉-解扭轉-再扭轉循環的實現豐富了晶體轉化的概念，并為依靠分子相互作用和晶體構型之間的特殊相互影響設計可逆過程提供了新思路。

文獻鏈接：https://www.nature.com/articles/s41467-023-40001-w
