上篇專欄介紹并提供了ESP-IDF 4.3環境搭建教程和材料

由于官方文檔中已經介紹了VS和Eclipse作為IDE開發espidf的教程,本文就主要介紹如何以Clion作為開發工具來把玩ESP32系列芯片。首先懶人包發一發:

鏈接：https://pan.baidu.com/s/1pK2jzQlZlhTvwUv_GF3Jgw?
提取碼：ALYA

CLion-ESP32開發懶人包 內含:

1. Clion 2021破解版

2. ESP32 工程模板

解壓后你將得到如下文件:

首先介紹如何安裝破解最新版的Clion

Clion 2021 安裝

1.打開"CLion2021破解版"文件夾:

2.運行 "CLion-2021.3.exe" 以安裝Clion 2021

安裝完成后會提示你重啟電腦,重啟就完事了

3.運行?"Clion-2021"并破解

點擊Activation code 輸入激活碼破解

激活碼在txt里面,直接復制,如果激活碼無效,可以在txt中的網址中獲取最新的激活碼

復制到文本框里,如果激活碼可用就是綠色的,然后點擊Activate激活

激活成功將看到此界面,然后點Close

新建工程以驗證Clion是否破解成功

新建工程成功后不需要做任何配置,比如Mingw編譯器也不用配置,現在最新版Clion會自動檢測幫你完成編譯器下載和配置,等待其構建完成即可。

構建完成后,跑個Hello World試試看

點擊Help->About可以查看你Clion的授權時長,可以看到已經激活到了公元5000年12月31日,直接給你激活到人類滅亡。

Clion?ESP32環境配置

1.打開esp-idf安裝目錄并復制此路徑:

打開cmd并cd此路徑(右鍵粘貼)

輸入?export.bat

2.輸入echo %PATH%復制如下路徑

緊接著輸入 echo %PATH%

復制如下路徑,到時候要配置到系統環境變量中 (右鍵復制)

3.在系統變量中選中Path行并編輯

點擊編輯文本

注意這里操作有些許細節,仔細觀看

(1) 把光標移動到文本末尾位置

(2) 輸入一個 " ; " 作為分隔符 (分號)

(3) 把剛才復制的路徑粘貼到分后后面

點擊確定,可以看到添加了很多新行

(4) (重點操作) 把Python310這行移動到最后一行(十分重要)

點擊下移按鈕移動到最后一行

將Python310移動到最后一行

原因簡單解釋一下,esp-idf在構建項目時會根據所需的工具去尋找系統環境變量配置的路徑,當然是順序查詢的,所以會存在先后關系,比如idf文件夾中自帶的python環境和之前你安裝的Python310,如果Python310在前面,那么idf就會選此路徑作為python環境構建,結果當然會構建失敗,所以得把Python310移動到idf自帶的py下面,這樣一來既能讓idf獲取到正確的構建環境又能保證不影響你之前搭建的Python環境。

4.再次復制esp-idf安裝路徑

5.在系統變量中新建系統變量

新建 IDF_PATH 系統變量

值為 你剛才復制的路徑

點擊確定

如下圖所示

6.重啟電腦

配置完上面一系列的系統變量后需要重啟電腦

重啟后,打開懶人包中的ESP32工程文件,并用Clion打開sample_project項目

用CMake project 打開

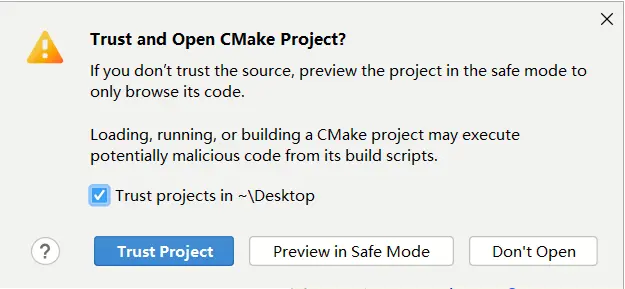

點擊Trust Project

打開后Clion會開始加載Cmake,等待完成后你就可以Build了,右上角的錘子會變綠

7. 點擊右上角錘子構建項目 (2022/2/26日更新 串口監視器配置)

點錘子構建,注意不要點小三角,那是運行按鈕,需要配置一個可執行文件,因?yàn)榇隧?xiàng)目生成的elf(Executable and Linkable file 用于生成bin文件)在Windows無法運行,所以跑不起來,會報一個elf無法運行的錯誤。不過你可以發揮你的聰明才智,將此可執行文件選為串口調試工具,那么以后你每次運行完畢都會自動打開串口調試工具。當然esp-idf也提供了串口監視器命令,你只需自己配置一個bat文件,用于在CLion的命令行中運行串口監視器,就像這樣:

注意,如果你不想在CLion中配置串口監視器就可以跳過了,直接跳到分隔符之后

<--------------------------------------------------我是起始符------------------------------------------------>

然后將run configuration中的executable選為你這個bat文件

至于為什么要選到flash項,因?yàn)榇诒O(jiān)視器只有在程序燒進去之后運行才有意義,你想配置app項或者其他項目，原理是一樣的。

注意要更改下Cmake的輸出路徑,因?yàn)閕df.py monitor會去尋找..\build路徑下的elf文件,若找不到就會報elf not found的錯誤。

Clion中進入File->Settings->Build,Execution,Deployment->CMake

配置完后,點擊綠色小三角運行,除了構建之外,Clion會執行你剛才創建的bat文件,如下:

由于手頭沒有板子,所以只能演示個無法連接到串口了。

連接著板子的話,此程序會主動連接對應串口,并打印串口消息。(我感覺沒什么用,還不如另外跑一個sscom來的爽)

<--------------------------------------------------我是結束符------------------------------------------------>

第一次構建需要幾分鐘,900多個文件需要編譯鏈接,后續就只需要編譯自己寫的c/c++文件了。不過后續如果你對構建配置做了任何修改,都需要重新構建,再編譯一次900多個文件。

下面介紹一下esp32工程的幾個構建選項

下面我將分別演示app,flash和menuconfig選項

(1) app選項

選擇app并點擊錘子構建

可以看到app選項下生成了main.bin文件 ,?可以將此文件下載到ESP32上

(2) flash選項

1.先連接上esp32板子,我演示采用esp-12k開發板(內部芯片esp32-s2)

2.打開設備管理器或者串口工具查詢開發板端口號,我是COM4

3.Clion中進入File->Settings->Build,Execution,Deployment->CMake

4.在Environment中輸入:??

ESPBAUD=460800;ESPPORT=COM4;IDF_TARGET=esp32s2

意味著下載波特率為460800,端口號為COM4,芯片型號為esp32s2

輸入完成后,點apply再點OK退出

然后Cmake構建報了個cache does not match的錯誤

點擊Tools->CMake->Reset Cache and Reload Project

好了,不報錯了

5.寫一個Hello World,燒到板子里可以看到效果

6.選擇flash并點擊錘子構建

由于剛才修改了構建配置,所以又得重新把那900個文件編譯一遍了,慢慢等吧

OK,下載成功,打開串口監視器看看效果

注意esp32串口波特率默認為115200,看到不斷輸出 Hello World!

總結一下flash選項的要點:

1.根據你對應的芯片配置IDF_TARGET變量

2.根據你的端口號配置ESPPORT變量

3.然后再點錘子構建

(3) menuconfig選項

此選項用于配置ESP32芯片的一些核心參數,包括主頻,晶振頻率,分區表,下載相關參數,本文僅介紹如何打開esp32配置面板

1.用cmd打開你的項目目錄

輸入 idf.py menuconfig

等待一會后就進入了esp32配置面板,具體使用參考官方文檔,一般情況下使用不到,若下載失敗或下載成功后芯片串口報錯,很可能是app太大了,請注意在此修改下flash size

總結下,系統環境變量配置那一部分請嚴格按照教程走,配置無誤的話,用Clion打開工程將不會有任何報錯,可以直接構建。此教程中的所有配置和圖片均在一臺未安裝任何環境的電腦中演示并截取。若按照此文配置出現差錯,直接評論私信我,立刻解決并更新文中錯誤。

最后,放一個esp32經典入門程序:

很簡單的程序,演示了如何用esp32打開一個熱點并簡要演示了esp32 wifi開發流程

WiFi列表中發現ESP32的熱點了,看看連進去能不能通過DHCPS分配到IP地址

輸入密碼測試連接

連接測試成功

只要嚴格按照教程配置,絕對能一遍通,至于為什么推薦Clion開發,因?yàn)槲襍tm32也在Clion開發,同樣也發布了教程,剛好湊一個系列。最主要還是多個芯片集成在一個IDE中開發比較爽。
