InconelX-750鎳基合金

鎳基變形高溫合金 簡介：

美國牌號：InconelX-750

中國牌號：GH145/GH4145

德國牌號：NiCr15Fe7TiAl

法國牌號：NC15FeTNbA

日本牌號：NCF750

一、InconelX-750 概述

InconelX-750合金主要是以γ′[Ni3(Al、Ti、Nb)]相進行時效強化的鎳基高溫合金，在980℃以下具有良好的耐腐蝕和抗氧化性能，800℃以下具有較高的強度，540℃以下具有較好的耐松弛性能，同時還具有良好的成形性能和焊接性能。該合金主要用于制造航空發動機在800℃以下工作并要求強度較高的耐腐蝕的環形件、結構件和螺栓等零件、在540℃以下工作的具有中等或較低應力并要求耐松弛的平面彈簧和螺旋彈簧。還可用于制造氣輪機渦輪葉片等零件。可供應的品種有板材、帶材、棒材、鍛件、環形件、絲材和管材。

1.1 InconelX-750 材料牌號 InconelX-750

1.2 InconelX-750 相近牌號 GH145/GH4145(中國),NiCr15Fe7TiAl(德 國),NC15FeTNbA(法國),NCF750（日 本）

1.3 InconelX-750 材料的技術標準

1.4 InconelX-750 化學成分 見表1-1。

表1-1 %

注：表中Mn、Si為棒、鍛件、環形件和絲材含量，板材、帶材和管材為：ω(Mn)≤0.35%,ω(Si)≤0.35%。

1.5 InconelX-750 熱處理制度 板、帶、管材供應狀態的固溶熱處理制度980℃±15℃，空冷。材料及零件的中間熱處理制度，可分別選擇下列工藝進行熱處理。

退火：955～1010℃，水冷。

焊接件焊接前退火：980℃，1h。

焊接件消除應力退火：900℃,保濕2h。

消除應力退火：885℃±15℃，24h,空冷。

1.6 InconelX-750 品種規格與供應狀態 可以供應各種規格的棒材、鍛件、環形件、熱軋板、冷軋板、帶材、管材和絲材。

板材和帶材一般于熱軋或冷軋、退火或固溶、酸洗拋光后供應。

棒材、鍛件和環形件可于鍛態或熱軋狀態供應；也可于鍛后固溶處理供應；棒材可于固溶后磨光或車光供應，當訂單有要求時，可于冷拉狀態就位。

管材于固溶處理并清除氧化皮后供應。

絲材可于固溶狀態供應；對于標稱直徑或厚度在6.35mm以下的絲材，可固溶后并以50%～65%的冷拉變形供應；標稱直徑或邊長大于6.35mm的絲材，固溶處理后以不小于30%的冷拉變形供應。對于標稱直徑或邊長不大于0.65mm的絲材，根據要求固溶處理后以不小于15%的冷拉變形供應。

1.7 InconelX-750 熔煉與鑄造工藝 合金采用電弧爐加真空自耗重熔、真空感應加電渣、電渣加真空自耗重熔或真空感應加真空自耗重熔。

1.8 InconelX-750 應用概況與特殊要求 該合金主要用于制造航空發動機工作溫度在540℃以下的耐腐蝕的平面波形彈簧、周向螺旋彈簧、螺旋壓簧、彈簧卡圈和密封圈等零件。

二、Inconel X-750 物理及化學性能

2.1 Inconel X-750 熱性能

2.1.1 Inconel X-750 熔化溫度范圍 1395～1425℃。

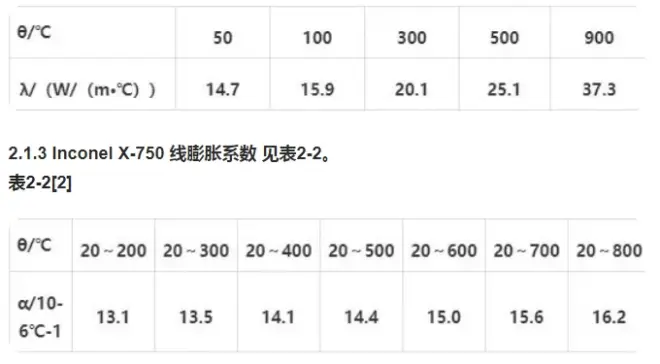

2.1.2 Inconel X-750 熱導率 見表2-1。

表2-1[1]

2.2 Inconel X-750密度 ρ=8.25g/cm3[7]。

2.3 Inconel X-750電性能 50℃時的電阻率ρ=1.22×10-6Ω.m[6]。

三、Inconel X-750 組織結構

4.1 Inconel X-750相變溫度 γ′相開始析出溫度約為600℃，析出峰約為800℃，900℃開始回溶，到970℃時幾乎全部溶解。

4.2 Inconel X-750時間-溫度-組織轉變曲線

4.3 Inconel X-750合金組織結構 合金經標準熱處理后，其組織由γ基體、Ti(C、N)、Nb(C、N)、M23C6碳化物和γ′[Ni3(Al、Ti、Nb)]相組成，γ′含量大約為14.5%，是合金的主要強化相。

四、 InconelX-750工藝性能與要求

5.1 InconelX-750成形性能 合金的鍛造溫度在1220～950℃之間均易成形。鋼錠開坯鍛造，其加熱溫度可在1200℃，為了使鍛件或棒材獲得良好的組織和性能，隨后的鍛造加熱溫度應在相應較低的溫度下進行。終鍛溫度應不低于950℃。該合金在劇烈成形工序后應進行固溶處理。

5.2 InconelX-750焊接性能 合金具有較好的焊接性能，可進行各種焊接，但對大截面的零件較難進行熔焊，而對小截面零件和薄板焊接性能較好。焊接必須在退火或固溶處理后進行，焊后應進行消除應力處理，采用980℃，保濕0.5h或900℃保濕2h。焊接組合件隨后進行時效處理，可獲得近似完全熱處理狀態的強度。

5.3 InconelX-750零件熱處理工藝 零件的熱處理應在無硫的中性或還原性氣氛中進行，以免發生硫化。零件應避免在870～650℃之間進行“熱-冷”處理，對于大截面的零件，為了防止裂紋，固溶處理后應在空氣中冷卻。

成品零件熱處理：

對于在600℃以上工作、要求持久蠕變性能的零部件：

固溶：1150℃±15℃,保溫2～4h,空冷；

時效：845℃±15℃，保溫24h，空冷+705℃±15℃,保溫24h,空冷。

對于在600℃以下工作、要求室溫和高溫拉伸性能的零部件：

固溶：980℃±15℃,保溫1h,空冷；

時效：730℃±15℃，保溫8h，以50℃/h爐冷到620℃±10℃,保溫8h,空冷。

環形件一般采用下述熱處理制度：

固溶：1095℃±15℃,保溫2-4h,空冷；

時效：845℃±15℃，保溫24h，空或爐冷到+705℃±15℃,保溫20h,空冷。

棒材和鍛件在600℃以下溫度使用時，采用下述制度進行熱處理：

均勻化：885℃±15℃,保溫24h,空冷；

時效：705℃±15℃，保溫20±1h,空冷。

退火狀態的板材和帶材及做彈簧用的板帶和絲材可采用下述制度進行熱處理：

時效：1）705℃±15℃,保溫22h,空冷；

2）760℃±10℃，保溫1h,空冷。

固溶：980℃±15℃,保溫1h,空冷；

時效：730℃±10℃，保溫8h，以50℃/h爐冷到+620℃±10℃,保溫8h,空冷。

5.4 InconelX-750表面處理工藝

5.5 InconelX-750切削加工與磨削性能 合金可以在各種狀態下進行機械加工，退火或固溶狀態下機械加工性能良好。

研究了微量元素對 Inconel X-750改型合金高溫時效硬度及其變化規律的影響，測試了試驗合金在500℃、600℃、700℃、800℃及900℃下，經不同時間時效后合金顯微硬度值的變化。

研究表明，微量元素可以延緩合金高溫長期使用時的硬度下降，提高合金的高溫硬度值，尤其在700℃以下使用時，微量元素的作用效果更明顯。

比較用 Nb 和 T a 的強化效果發現，含 Nb 合金的高溫使用性能比含同等量 T a 合金的好，硬度下降緩慢，硬度值較高。合金高溫時效后的硬度值及其變化規律表明，Inconel X-750改型合金在熱處理后的硬度可達40HRC 以上，即使在700℃下長時間時效，合金的硬度值下降不顯著，因而可用作高溫精密模具材料。

簡介

Inconel X-750改型合金常在燃?xì)廨啓C(jī)或沸水核反應堆中用作彈性件或緊固件，如螺栓、鉚釘、彈簧等。然而在使用過程中，該合金存在許多問題［1］。

首先，在600℃～800℃溫度下，該合金的熱疲勞性有待進一步提高。其次，在沸水反應堆的高壓過飽和水蒸汽中，工件的工作溫度為500℃～600℃，此時，環境氫分壓較高，易發生氫脆失效。

再次，當合金作為高溫受力件使用時，要求合金具有更高的硬度和強度。針對上述問題，作者通過添加 Zr、B、T a、RE 等微量元素，研制了不同成分的 Inconel X-750改型合金，并研究了合金元素對 Inconel X-750合金性能的影響，以探討提高 InconelX-750合金高溫性能的途徑。

此外，作者還分析了用 Inconel X-750合金制作精密高溫模具的可行性。若工件的工作環境溫度達650℃以上，鐵素體-珠光體型耐熱鋼或馬氏體耐熱鋼將不能滿足要求，簡單的奧氏體耐熱鋼及固溶強化奧氏體耐熱鋼的強度也明顯下降。由于工作條件復雜，對材料的熱穩定性、耐熱疲勞性及高溫下的強度、韌性、硬度、耐磨性、抗氧化性和耐蝕性等［2］有高的要求。

Inconel X-750合金是一種成本相對較低的 Ni 基高溫合金。考慮到精密模具的原材料成本一般只占模具總成本的1／10或更少，因而，盡管 Inconel X-750合金原材料成本較高，但若綜合考慮模具的加工費、原材料成本及模具使用壽命，可以考慮用 Inconel X-750改型合金制作精密高溫模具。

2 試驗材料及熱處理工藝

Inconel X-750合金的標準成分范圍［3］及本試驗涉及的3種改型合金的名義成分及樣品編號如表1所示。

表中“微量”均指該元素的含量小于0.5％。

試驗合金采用真空冶煉，真空度達0.1Pa，原材料純度如下：C＞99.5％，Cr＞99.6％，Al＞99.7％，T i＞99.9％，F(xiàn)e＞99.5％，Zr＞99.8％，Ni＞99.95％，Nb＞99.8％，T a＞99.9％；B 和 M g 采用中間合金，其成分為16.5％B-Fe 及20％M g-Ni。

冶煉前先用金屬 Ni 洗爐，再抽真空。加入 Ni 通電約15min 熔化后，過10min再依次加入 C、Al、T i，稍后加入 B、Zr。

5min 后充氬氣保護，加 M g-Ni 中間合金。H3和 H4合金加混合稀土。

攪拌均勻后澆鑄。鋼錠重量為5kg。

合金熔煉后進行鍛造。鍛造工藝為：將合金隨爐升溫至1150℃，保溫2h，終鍛溫度高于950℃，鍛后空冷。

鍛后樣品進行熱處理：固溶溫度1080℃，時間1.5h；兩次時效溫度分別為850℃和700℃，時效時間均為24h。

將3種 不 同 成 分 的 Inconel X-750合 金 分 別 在500℃、600℃、700℃、800℃和900℃溫度下進行時效，當?shù)葴貢r(shí)間分別為0.5、1、5、10和20h 時，將試樣取出，清除氧化膜后，在3個不同位置測量合金顯微硬度值（ 載荷100g ） ，并將3點的平均值作為合金的最后硬度，通過作圖考察不同成分合金在不同溫度等溫后，其硬度變化規律。

3 試驗結果及討論

3.1 稀土元素對合金耐熱性能的影響

在600℃等溫時效不同時間后，H3、H4和 G 樣品的硬度變化曲線如圖1所示。由圖知，經固溶＋兩次時效后，3種樣品的顯微硬度值基本一致，均為410HV 左右，相當于42HRC。

Inconel X-750為典型 γ｀析出強化合金，γ｀一般在 γ基體上均勻原位形核，且與 γ間維持共格型界面，合金的強化效果直接取決于 γ｀相的形態、數量、分布和尺寸，相同的強化效果表明，微量元素對 γ｀的形核、長大過程影響不顯著。

從圖中還可看出，經20h 時效后，H3合金的硬度變化最小，僅下降27HV 左右，H4合金開始下降較快，等溫1h 時，下降至373HV，隨后穩定在（365～370） HV 左右，并保持不變。而 G 合金性能較差，等溫20h 后，硬度降至325HV，下降幅度達85HV。

H3和 G 合金在500℃和700℃時效后的硬度變化情況如圖2、3所示。

由于時效溫度均低于二次時效溫度（700℃） ，因而合金硬度變化規律基本相同，即在時效初期，合金硬度值緩慢下降，最終趨于一個穩定值。但比較后可知，H3合金在500℃和700℃硬度分別下降23HV 和40HV，而在相同條件下，G 合金的下降幅度達71HV 和127HV。 從表1知，合金 H3、H4與 G 的主要區別是合金中所含的微量元素不同。

可見，加入微量稀土元素，可有效改善合金的高溫力學性能，延緩合金高溫長期使用時硬度下降的趨勢，因而可望有效提高材料的使用壽命。

關于稀土元素的作用機理，可以認為：稀土元素加入后，首先在 γ相晶界偏聚，降低了界面能。

由于 γ｀相一般在 γ相晶粒內部原位形核，微量元素對 γ｀相的析出不產生顯著影響，因而，固溶、甚至二次時效后，3種樣品的硬度值基本接近，但是，為降低 γ／γ｀相界面能量，γ｀相析出后，微量元素將向 γ／γ｀相界面偏聚，偏聚后產生如下效果：首先，偏聚本身對界面起釘扎作用，阻礙界面遷移，其次，偏聚后的相界面能量下降，界面遷移驅動力下降，以上兩個因素均降低 γ｀相的長大速度，從而使之在較高的溫度下，仍能保持細小的形態，從而保持較好的強化效果。

若將合金在二次時效溫度以上時效時，樣品硬度值在等溫初期急劇下降，圖4為800℃時效不同時間后，樣品硬度的變化曲線。

由圖知，盡管3種不同樣品的硬度下降幅度不同，但其變化趨勢幾乎一致：即在等溫的開始階段，如0.5h，樣品硬度顯著下降，隨后硬度值逐漸趨于穩定。

圖中結果還顯示，H3和 H4合金的硬度值遠高于 G 合金，其差值達80HV 左右。

還可以看出，在同一溫度下保溫時，加了稀土元素的 H3合金的硬度值下降非常緩慢，而且下降的幅度很小，在高溫長時間保溫后的硬度值，比不加稀土元素的 G 合金的高。

合金 H3和 G 在900℃的時效時間－硬度變化規律如圖5所示。

其硬度值變化規律與800℃一致。圖示結果表明，由于時效溫度升高，兩種合金的硬度下降均很明顯。如經20h 時效后，H3合金的硬度降至292HV，G合金降至238HV，但二者的差值仍高達54HV，顯然，即使在900℃等溫，微量元素的作用仍十分明顯。

表明在900℃以下等溫時，微量元素在晶界的偏聚不消失。

3.2 Ta 元素對合金性能的影響由表1知，H3合金和 H4合金的化學成分比較接近，唯一不同的是在 H4合金中，用等量的 T a 替代 Nb。H4合金中 Nb 和 T a 的含量均為0.5％。Nb 和 T a 都是高 溫 合 金 中 的 強 化 元 素，能 形 成 強 化 相 Ni3Nb 和Ni3T a。

用部分 T a 替代 Nb 的主要目的是 T a 可望有效改善合金的抗氫脆性能。

由圖1～5可看出，除合金初始硬度外，在600℃和800℃等溫時效時，H4合金的硬度值下降幅度均大于H3。表明，用部分 T a 元素替代 Nb 后，合金在高溫下長時間使用的穩定性下降。 此外，合金在不同溫度下長時間時效過程中，設計的幾種改型合金的硬度值均達到（35～40） HRC 左右。

而且在700℃以下時效時，合金的硬度基本保持不變。

深入研究還發現，若在析出強化的同時，對合金進行形變 強化，則 H3和 H4合金的硬度值可達到（45～50）HRC（ 有關結果將另文發表） ，而且，在700℃以下時效時，形變強化作用保持不變。

需指出，用 Inconel X-750改型合金作高溫模具材料使用的其它優點包括：第一通過調整時效溫度，該合金可獲得不同的硬度值，因而可根據加工要求，選擇合適熱處理，得到合適的硬度；第二該合金采用時效強化，時效強化溫度為700℃左右，時效溫度低，時效后可采用爐冷，免除淬火變形。

上述結果表明，可用 InconelX-750改型合金制作高溫精密模具。

4 結論

（1） 微量元素可以延緩合金高溫長期使用時的硬度下降，提高合金的高溫硬度值，合金在700℃以下使用時，微量元素的作用效果更明顯。

（2） 比較用 Nb 和 T a 強化效果發現，含 Nb 合金的高溫使用性能比含同等量 T a 合金的好，硬度下降緩慢，硬度值較高。

（3） 合金高溫時效后的硬度值及其變化規律表明，Inconel X-750改型合金可用作高溫精密模具材料。
