????為什么我們常用1u+0.1u的電容來退耦呢？

????下面我們先來討論電容本身的等效電路，我們都知道電容有三個重要的寄生參數，即ESL（寄生電感）、ESR（寄生電阻）與Rleak（漏電阻），等效電路如下圖所示：

?

? ? 其中ESL主要由元件引腳電感以及元件兩極間的等效電感組成，也就是說，它的大小取決于封裝；ESR主要由電阻本身工藝導致，所以會受溫度、工作頻率等影響；Rleak取決于電容本身的泄露特性。

????那么從上圖可以看到，電容和電感串聯到了同一個電路上面，顯然，當頻率到達某個值時，將會發生串聯諧振，在這個諧振點時整個電路的阻抗最小，也就是說實際電容的阻抗最小，如下圖所示為電容（0603、100nF、±5%、25V、X7R、MLCC）的頻率與阻抗的關系，其中左邊的曲線取決于電容本身的容值，頻率越高阻抗越小，右邊部分的曲線取決于電容的ESL，頻率越高阻抗越大，由此可見，當C和ESL越大，諧振頻率越低（即所謂的低頻選擇大電容）。

?

? ? 對于電容本身特性有所了解后，我們需要先對“退耦”的實際進行分析，退耦實際上就是給高頻信號提供一個到地的低阻抗回路，從而避免高頻信號對于我們供電的影響，既然這樣，那電容的阻抗顯然越低越好，即最好可以達到電容的諧振點，但是又由于噪聲并不是一個固定的頻率點，而是一個頻帶，所以實際時就要盡可能構成一段比較寬的低阻抗頻帶。

????現在問題又回到了開始，既然要構成低阻抗頻帶，又說“低頻選大電容，高頻選小電容”，那不就是1u+0.1u嗎，接下來我們將分析我們常用的1u+0.1u的方式能不能構成低阻抗“頻帶”。

????由上文我們可以知道電容的頻帶與ESL和C有關，但是ESL主要由封裝決定，而我們常用兩個0603電容作為退耦電容，如圖為0603封裝的1uF電容的曲線：

?

可以看到，兩個電容的諧振點很好的分開了，所以這兩個電容可以構成一個需要的低阻抗頻帶（需要注意頻率較低時電容阻抗較大）。

?

一點點想法：

????本來我寫這個稿子是因為我看到了一本書，書上論述了封裝和電容值對于諧振點的影響，得出的結論是需要使用兩個不同封裝的電容才能現成一個好的低阻抗頻帶，作者認為同樣封裝、不同容值的電容的頻帶是重疊的，只會降低這一小段的等效阻抗（兩個電容并聯），但是實際上顯然不是。

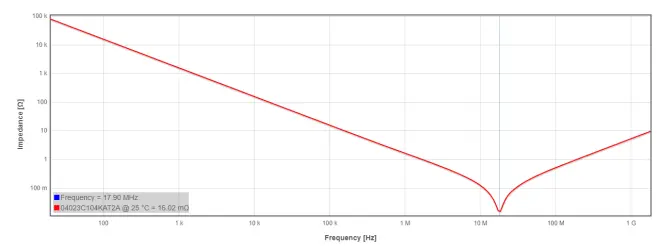

????下圖為0402封裝的100nF的電容，除了封裝以外，其余參數基本與圖 2的電容相同，按照前文所示作者的想法，這兩個電容應該有較大區別，然而實際上差別并不大：

?

? ? 由上圖可看出，雖然封裝不同會導致ESL不同，但是ESL相對于電容值來說還是太小了，幾乎不會對阻抗曲線產生什么影響。

????我的曲線由AVX官網提供的SpiCAP得到，如果上文有錯漏之處，請大家指出，謝謝。
