在這篇文章中，我想談?wù)勗赟olidWorks中為初學者設計JAR的一些技巧。要在SolidWorks中設計一個簡單的罐子，我們只需要使用一些基本的功能，如旋轉凸臺/底座，旋轉切割和圓角。

然而，如果你想設計一個漂亮漂亮的罐子，你必須學會使用下面介紹的功能。它非常有用，而且很容易學。


1.素描圖片。

使用該工具，您可以在SolidWorks中將圖像文件插入到草圖中，并可以沿著圖像的線條創建二維草圖。此工具支持多種圖像格式(bmp、.gif、.jpg、.jpeg、.tif、.png、.psd、.wmf)。對于初學者來說，你可以插入你的草稿圖片或使用互聯網上的圖片作為參考。

2.擬合樣條曲線。
此工具可以平滑草圖實體之間的過渡，并將單獨的草圖實體合并為平滑樣條曲線。你可能看不到很大的不同，但它實際上可以幫助你做出一條漂亮的樣條線。(記住清除閉合樣條線選項)

3.分割線>偏移曲面>加厚。

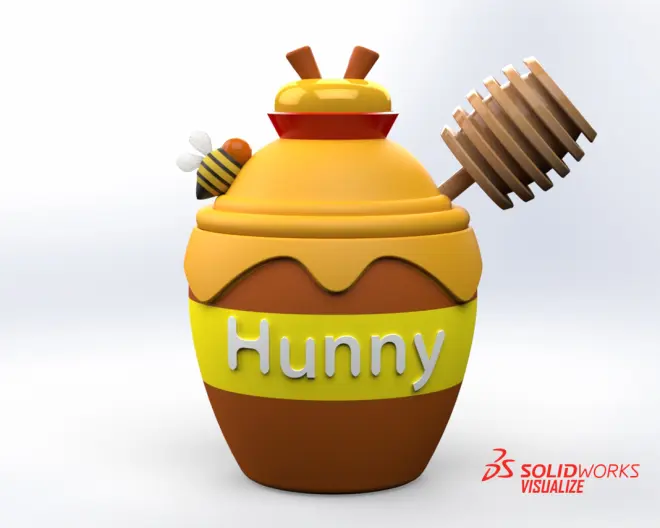

為了創建罐子的蜂蜜部分，我將使用樣條線和曲面工具。在罐子周圍創建此形狀會更容易。然而，缺點是正面和背面是對稱的。

首先，使用“樣條線”將罐面分割成兩部分。然后，使用“偏移面”來偏移罐子的表面。
最后，使用“加厚”來增加表面的厚度。

4.保存主體
為了確保封面的形狀符合JAR的形狀，我在JAR的零件文件中設計并擠出了封面，而不是打開一個新的零件文件。這使得我可以參考罐子的形狀來輕松地設計蓋子的形狀。完成設計后，我可以使用“保存主體”來保存封面和JAR以分離零件文件。然后，我可以打開部件文件來配合它們。

首先，借鑒JAR的草圖。使用旋轉凸柱后，添加圓角以創建圓角外部面。

在完成JAR的設計之后，您可以右擊Solid Body文件并選擇‘Save Body’。您可以將實體保存為單獨的零件文件，也可以創建部件文件。
