前言

國內ACG圈子里的日本動畫觀眾，或多或少都可能在ACG論壇等地方，接觸到討論音視頻資源的網友，念叨著一些影音領域?qū)I(yè)詞匯。根據筆者個人經驗，其中較難理解的最常見的兩個詞匯是「編碼」與「碼率」。

本文將用淺顯易懂的圖示與比喻來講解這兩個概念，面向剛?cè)肟拥呐笥炎鲆粋€(gè)通俗的科普。由于本文是通俗科普，較不嚴謹，若想準確地、深入地理解這些概念，還請參考維基百科、百度百科等。真正的「編碼」是一門復雜學問，涉及很多高等數學知識?。〞?/p>

本文講解時會涉及到一些影音領域的基礎概念，包括「像素」「分辨率」「幀率」等。若讀者尚未熟知這些概念，可先參考維基百科、百度百科，或筆者的另一篇文章：字幕組動畫資源慣用文件名含義科普

引入：什么是位圖

視頻本質上就是連續播放的一大堆圖片，每一幀就是一張圖片。因此我們先從圖片說起。

圖片分為兩種：位圖與矢量圖。位圖是由一個個細小的像素組成的圖像。當像素的數量足夠多，即分辨率足夠高時，人眼就看不出像素（顆粒感消失），就會感覺圖片很清晰了。

低分辨率位圖模擬效果：

原圖，1920x1080 分辨率（高清），即大約兩百萬像素：

位圖的優點是技術成熟，編碼、解碼與傳播相對容易，而缺點顯而易見：經不起放大。不妨點開上面的原圖，然后使勁放大（500%以上），即可隱隱約約地看到一個個像素點。用 Windows「畫圖」軟件放大位圖，可以更明顯地看到像素點。位圖幾乎無處不在，常見文件格式有 JPG/JPEG、PNG、WebP、BMP 等。

矢量圖（vector graphics）是由一條條數學函數繪制的線條組成的圖像。其優點是再怎么放大都不會模糊，缺點是不適合應用于形狀與顏色復雜的圖片，以及變化多端的視頻，因此不作進一步討論。矢量圖的常見應用有公司商標、App 圖標、CAD 藍圖、TrueType 字體等，常見文件格式有 SVG 等。

下圖是傳統像素字體與 TrueType 字體的對比：

• 上：像素字體，亦稱點陣字體，基于位圖的原理。常見于低分辨率屏幕，例如街頭LED滾動字幕、以前的電腦與手機屏幕（夢回 Windows 95），還有像素風格的游戲（Minecraft 等）。

• 下：TrueType 字體，基于矢量圖的原理。常見于現在高分辨率的電腦與手機屏幕。

位圖的編碼

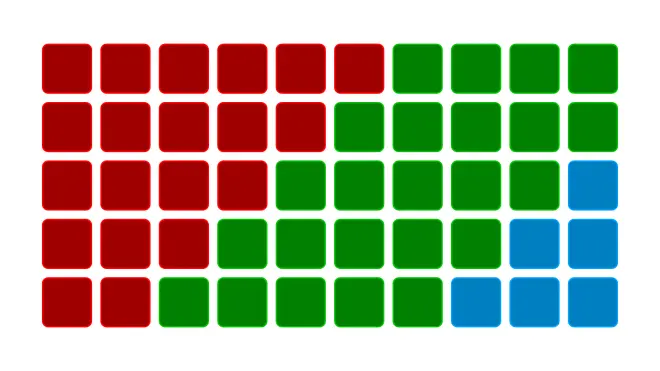

這是一張 10x5 分辨率，即含有50個像素的位圖：

如何用計算機數據表示并存儲這個位圖，就是位圖的編碼要解決的問題。

我們首先想到的是最簡單的方法，按順序記錄每一個像素：

事實上這就是 BMP 格式位圖文件（bitmap file）的編碼方法。其優點是圖像信息最原始、最準確，缺點是數據量巨大。為了減小數據量，我們繼續探索效率更優的編碼方法：

另一種思路：

顯然，這些編碼在保證圖像信息準確無誤的情況下，減小了數據量，降低了文件體積，節省了存儲空間與網絡帶寬。這也就是所謂「無損壓縮」，最流行的無損壓縮位圖編碼及其文件格式是 PNG（Portable Network Graphics）。然而在實際應用中，無損壓縮的編碼仍無法滿足很多用戶節省存儲空間與網絡帶寬的需求，尤其是二十多年前的撥號上網時代，載入一張圖片要花十幾秒鐘……

因此，既然有「無損壓縮」，自然就有與之對應的「有損壓縮」，最流行的有損壓縮位圖編碼是 JPEG（Joint Photographic Experts Group），這種編碼應用于家喻戶曉的 JPG/JPEG 格式位圖文件。

JPEG 編碼具有非常復雜的算法，利用了人眼對部分圖像細節的不敏感，將位圖中人眼不易察覺的細節內容刻意去除。雖然造成了一定的內容損失，但大幅降低了圖片文件體積，尤其適合網絡傳輸，例如表情包斗圖，而不適合對圖像質量要求較高的場合，例如電腦壁紙。

下面的這張圖片，若使用 BMP 編碼存儲，體積高達 10.5MB：

現在分別改用 PNG 與 JPEG 編碼：

文件體積對比：

視頻的編碼

前面提到，視頻本質上就是連續播放的一大堆圖片。因此，可以猜想視頻的編碼就是位圖編碼的堆砌。然而實際情況要比這句描述復雜得多。我們不妨做一個簡單的計算：

上文的 1080P 分辨率「東寶株式會社」示例圖片另存為高度壓縮的 JPG 格式文件之后，體積縮小至約 300KB。假設有一部分辨率 1080P、幀率 24fps（即每秒24張圖片）、長度1小時45分鐘的電影，那么它總共的幀數（圖片張數）為

24幀×60秒×105分鐘 ＝ 151,200幀

那么這部電影理論上的文件體積應為

300KB×151,200幀 ＝ 45,360,000KB ≈ 43GB

這個計算結果大得嚇人，不符合我們影音愛好者的常識：一部高清電影的文件體積約為 3~5GB。實際上，這部電影只有 3.45GB，還包括音頻！

視頻編碼是如何做到如此節省數據量的？關鍵在于利用了前一幀已有的畫面內容。請讀者想象下面的圖片是一段 10x5 分辨率（究極AV畫質）的視頻：

這里我們使用一種「坐標系」編碼，記錄第1幀的內容：

接下來播放下一幀：

原本我們理應這樣編碼：

但實際上可以這樣，僅記錄變成了綠色的左上角那個像素：

同理，現在從第2幀播放至第3幀：

從第50幀至第51幀：

顯然，利用這種「基于前一幀」的視頻編碼思想，可以大幅減小數據量。但若遇到后一幀與前一幀差別巨大，類似切換鏡頭的情況時，仍需要老老實實地記錄所有變更的像素：

目前最流行的視頻編碼是 H264，亦稱 AVC，Advanced Video Coding。還有一種逐漸進入大眾視野的新一代視頻編碼：H265，亦稱 HEVC，High Efficiency Video Coding，便是 H264 的繼承者。H265 采用了更先進、更復雜的壓縮算法，進一步減少數據量，節省文件體積。

視頻的碼率

碼率（亦稱比特率，bitrate）指的是視頻或音頻在單位時間內的數據量，常見單位為 kbps（thousand Bits Per Second），即每秒使用了幾千比特的數據。

碼率的處理主要有兩種模式：可變碼率（variable bitrate）與固定碼率（constant bitrate）。視頻編碼通常采用前者，在畫面變化較小時盡量降低碼率，在切換鏡頭時提供高碼率。結合上文的「10x5 分辨率視頻演示」與下面的示例視頻，相信讀者能夠很快理解可變碼率。

示例視頻：新海誠動畫電影《你的名字?！?/p>

第64426幀左右，整個畫面在動的地方只有左側的人與下方的電風扇，碼率 396.2kbps：

第65255幀左右，鏡頭的切換使碼率飆升至 10007kbps：

第63294幀左右，持續數秒的黑屏，碼率低至 45.7kbps：

在其他條件不變的情況下，碼率越高，即壓縮率（有損壓縮）越低，視頻記錄的畫面細節越清楚。因此視頻高碼率的優點是畫面質量高，而缺點在于數據量大，對存儲空間（本地視頻）、網絡帶寬（在線視頻），以及播放設備解碼性能的要求較高。反之，低碼率利于存儲與傳輸，對解碼性能要求較低，但犧牲了畫面質量。

國內幾大在線視頻平臺經常因其正版視頻畫質太低被吐槽，這其中的關鍵就在于碼率。在線視頻平臺為了壓縮服務器運行成本，或是為了進一步限制非會員用戶的體驗，而故意限制碼率。但沒想到限制過頭了，導致一些視頻尤其在切換鏡頭時，無法在一瞬間刷新畫面內容，出現了色塊、錯位等現象，對要求較高的觀眾造成了災難性的體驗。

視頻的解碼

從它的名字大致可以猜出，解碼就是編碼的逆向過程。前面提到，編碼就是用計算機數據表示并存儲媒體內容（音頻、圖片、視頻等）。因此，解碼就是將存儲著媒體內容的計算機數據解讀出來，還原成可以觀看、可以收聽的媒體（媒介）。

視頻的渲染

簡言之，視頻的渲染就是將解碼產生的畫面正確地輸出到屏幕（顯示器/監視器）上。

不同視頻渲染器的功能、性能、質量、兼容性不同，但通常情況下，渲染器的選擇對最終的視頻播放效果影響甚微，因此無需在意。不過若讀者想要追求極致的畫質，則不妨嘗試入門 madVR 渲染器，但這個東西非常復雜且能耗很高（看視頻變成打游戲），筆者曾經使用過一段時間，后來還是卸載掉，換回默認的渲染器了。

音頻的編碼

這里先補充一個概念：「采樣率」（sample rate）。簡單理解，音頻的采樣率就類似于視頻的幀率。視頻幀率的單位是 fps（Frames Per Second），即每秒播放的圖片張數；音頻采樣率的單位是 Hz（赫茲），即每秒播放的音頻樣本數量。常見的音頻采樣率有 44100Hz、48000Hz、96000Hz 等。

音頻編碼的概念與視頻編碼類似。這里介紹幾種常見的音頻編碼：

1. WAV：波形（waveform）音頻，忠實地記錄自然聲波，基本沒有數據壓縮。優點是音頻質量高，解碼難度低，播放容易，因此被應用于CD唱片，以及 Windows 系統提示音等。缺點是數據量巨大。類比位圖中的 BMP 編碼。通常為 1411kbps 或 1536kbps 固定碼率。

2. FLAC：Free Lossless Audio Codec，最流行的一種無損壓縮音頻編碼。在保證不損失音頻質量的情況下，去除音頻數據中的冗余內容，減少數據量，節省文件體積。類比位圖中的 PNG 編碼。QQ音樂的所謂「SQ無損品質」通常為 1000kbps 左右的固定碼率的 FLAC 音頻，而更「奢侈」的 Hi-Res 標準的 FLAC 音頻，碼率可達兩三千 kbps 甚至更高。

3. MP3 / MPEG Audio Layer 3：Moving Picture Experts Group Audio Layer 3，最流行的一種有損壓縮音頻編碼。利用了人耳對部分音頻細節的不敏感，將音頻中人耳不易察覺的細節內容刻意去除。雖然造成了一定的內容損失，但大幅降低了音頻文件體積。類比位圖中的 JPEG 編碼。通常為介于 128kbps（標準品質）與 320kbps（HQ高品質）之間的固定碼率。注意 MP3 并不是 MPEG-3，而是 MPEG-1 音頻技術的第三代。

文件體積對比：

進階閱讀：WAV 音頻的 1411kbps 是怎么來的？
這種應用于CD唱片的、最典型的音頻格式，采用16位音頻比特深度，加上 44100Hz 采樣率，以及 2.0ch 雙聲道（立體聲/Stereo）。因此做個簡單的乘法：
16×44,100×2 ＝ 1,411,200
同理，將采樣率更換為 48000Hz，即可得到 1536kbps 的碼率。

現在，假設我們需要編碼一段持續2秒鐘、聲波頻率為 1000Hz（這不是采樣率！）、聲壓（聲音大?。?40dB 的蜂鳴聲，且采用 48000Hz 的采樣率。若我們使用 WAV 的編碼思路，即可得到：

這個「1000Hz-40dB」需要重復96000次，十分冗余。接下來我們使用 FLAC 的編碼思路：

這便大幅減少了數據量。類比前面提到的位圖無損壓縮，可謂異曲同工。

音頻的碼率

同樣地，音頻碼率的概念與視頻碼率類似。前面提到，沒有壓縮與無損壓縮的音頻碼率通常是上千 kbps，有損壓縮的音頻碼率通常是 320kbps 或更低。

實際上，對于大多數人，以及大多數耳機與揚聲器而言，320kbps 足以記錄高品質的音樂，從 320kbps 提升至成百上千 kbps 僅僅是更還原音頻中的小細節，不投入身心仔細聆聽，幾乎聽不出區別。（以上描述對音頻發燒友不適用）

但反過來的情況就不太一樣了。從 320kbps 降低至 192kbps 甚至 128kbps 的碼率，就很有可能感受得出音質明顯變差。音頻碼率降低至這個水平，會導致人耳相對不敏感的高頻部分出現明顯損失。例如純音樂 Bandari《Moonglow》中，背景的風鈴聲不再清澈、明晰；若過度降低碼率，甚至?xí)癸L(fēng)鈴聲幾乎完全消失。

結語

本文涉及影音領域的多項專業知識，如有錯誤，歡迎指正。
