由于體積的應用越來越成熟，結構也應該遵循體量。對于結構來說，最大的建模困難是制作異形梁，所以這次我將討論如何簡單地在表面上繪制它。將更深入地討論體積上的自適應梁。今天我們將進行一次簡單的初始接觸。

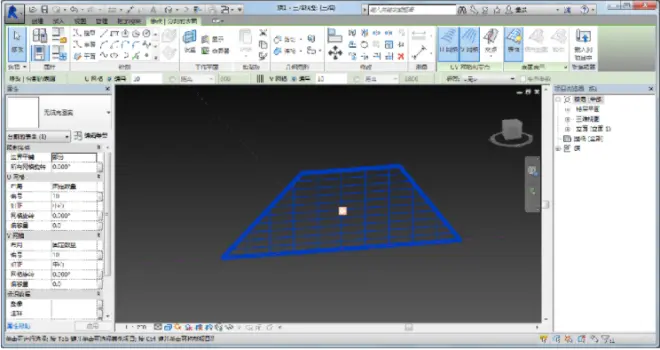

　　首先，繪制垂直體積表面，如圖所示。值得注意的是，這次我們討論的是垂直表面上的梁，一步一步來。我們以后再討論自適應。

　　然后，我們?cè)谶@個表面上畫了一些線。這里需要注意的是，梁是一個放樣類型的族，不能生成一些特別大的轉彎角度。

　　載入項目當中，這步比較簡單。

　　在項目的三維顯示中，我們檢查剛剛畫好的線和體量。

　　然后，我們使用梁的命令。當我們看到拾取線的工具時，我們可以選擇一條繪制好的線。記得打開三維捕捉，不要問我為什么，你試著不鉤就知道。

　　最后，生成模型，結果如下。注意的是我前面提到的一些點，這更重要。以后有機會讓談?wù)勄嫔系牧涸趺醋觥?/p>

　　如果是正常的梁有沒有快速的做法?

　　建模助手的【梁轉化】功能，CAD識別生成轉化，具體的操作步驟如下：

　　1、打開建模助手(土建模塊)，點擊【梁轉化】功能。

　　2、選擇識別圖層，分梁邊線層和引線標注層

　　注意：①柱邊線層：指的是梁的輪廓邊界線。

　?、谝€標注層：指的是梁的集中標注尺寸、原位標注尺寸以及引線。

　　3、這里轉化的時候可以選擇兩種模式轉化

　?、俑呔_度：梁轉化尺寸準確率【99%】，轉化數量不如【高轉化率】模式;

　?、诟咿D(zhuǎn)化率：梁轉化數量高，準確率不如【高精確度】模式。

　　可根據個人需求選擇轉化模式

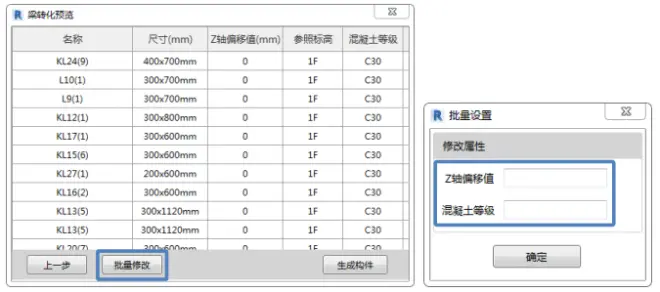

　　4、點擊開始識別，識別成功后，可以點擊“批量修改”對部分梁參數進行修改

　　5、最后點擊“生成構件”等待梁的生成即可。
