結構和原理

斯通納63武器系統的特點是：機匣完全通用，只需更換少數幾個零部件就可將其轉換成不同功能的武器，其中可變成采用30發彈匣供彈的步槍或卡賓槍，也可以變成采用彈鏈供彈的輕機槍。通過管形支架還將其裝配在坦克、裝甲車輛甚至航空器上使用，或裝上三腳架當作中型機槍使用。

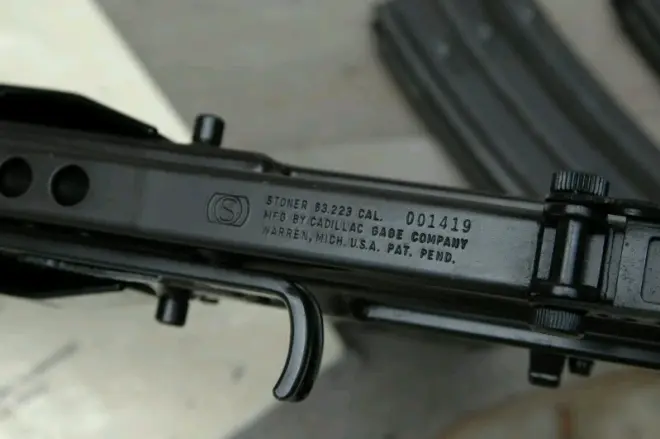

作為斯通納63武器系統的核心部分——機匣是用沖壓鋼焊接而成的，在機匣的頂部和底部焊接有幾個突耳，用于安裝供彈機構、護木和板機組等組件。機匣為長方形結構，截面為“U”形。這個機匣只有前后之分，卻沒有嚴格意義上的上下左右的區別，因為它可以倒過來用。例如當它作為一把步槍或卡賓槍使用時，拋殼口位于右側，彈匣插在底部；當它作為一把輕機槍使用時，則反過來，拋殼口變成在左側，而彈匣或彈鏈受彈機則變成在機匣上方，而扳機和握把組件也安裝在與步槍相反的位置上。早期63型的前托是由機匣延伸出來的，上面有散熱和減重的孔。后來在63A型上增加了塑料護木。斯通納63A的機匣表面采用磷化處理，耐磨和耐腐蝕，顏色是暗褐色。

在63A型上增加了拋殼口防塵蓋，這是由于機槍型采用開膛待擊，槍機打開時外物容易進入槍內。該防塵蓋的設計類似于M16，在拉動槍機待擊后能保持打開，但也可手動把它關閉。

斯通納63和AR-15雖然出自同一個設計者，但自動方式卻不相同。AR-15采用的是直接導氣式（氣吹式），而斯通納63則采用長行程導氣活塞。這主要是考慮到該武器系統中有2／3的槍型是機槍，為保證供彈動作的平穩，采用長行程活塞是比較有利的。因為火藥氣體對活塞作用的時間較長，而且自動機的質量也得以加大，這樣既可保證有足夠的能量帶動供彈機動作，而且動作也比較平穩。導氣管是用不銹鋼制成的，焊接在機匣前端。導氣管同時也是機槍型的兩腳架安裝點。導氣管前端的金屬支架用于***管，這個支架同時也是三腳架適配器的前安裝點。機匣上兩側焊接有安裝三腳架適配器的后安裝點。

斯通納63的槍機與AR-15和AR18的相似，通過槍機上的導柱與機框曲線槽上的開、閉鎖螺旋面相互作用，完成開、閉鎖動作。槍機復進時，機框曲線槽上的閉鎖螺旋面與槍機導柱相互作用，迫使槍機回轉22.5°，槍機前端的7個閉鎖凸筍卡入槍管節套內的閉鎖卡槽實現閉鎖。該槍的閉鎖突筍比M16槍機上的稍大。

斯通納63的機框和活塞的結合方式與采用短行程活塞的AR18有所不同，斯通納63的機框和活塞是一體的，機框后端有一尾鐵，尾鐵頂部裝有供彈滾輪，用以帶動彈鏈供彈機構中的撥彈桿。另外，在AR-15和AR18的槍機上，安裝有頂桿式拋殼挺，但在斯通納63上，卻是使用類似于AK步槍的剛性拋殼挺。當槍機后座通過拋殼挺時，拋殼挺簧使拋殼挺伸出，將彈殼推出。在早期的63型系列上，機槍型拉機柄位于機匣的右側，步槍型拉機柄位地機匣左側。但在改進后的63A型系列上，拉機柄安裝在活塞桿上，所以對于步槍/卡賓槍型來說就是在前托頂部，而對于機槍型來說則是在前托底部。這樣的改進也是為了機槍彈鏈從右側供彈時也不會影響拉機柄的使用。另外，斯通納63系列上的拉機柄不隨槍機循環運動一起活動。

自動步槍型和卡賓槍型的動作原理如下：

(想看詳細圖請加粉絲群，群號在最下面)

扣壓扳機，擊發阻鐵解脫擊錘，擊錘回轉打擊擊針，擊針擊發槍彈。槍彈擊發后，火藥氣體推彈頭向前，部分火藥氣體進入位于槍管上方的活塞筒，迫使活塞后退。當槍機導柱在機框曲線槽的直線段中時，機框走完近5.1mm自由行程。在此期間，膛內壓力下降。然后，槍機導柱與機框曲線槽的開鎖螺旋面相互作用，槍機回轉開鎖。由于槍機回轉開鎖過程中沒有向后的導程，所以沒有預備抽殼，因此抽殼動作比較猛烈，拉殼鉤所受的應力相應的也就大。開鎖后，槍機、機框和活塞組件一起后座，抽出彈殼并向右拋出，同時壓倒擊錘。復進簧在后座過程中被壓縮。當工作部件后座終了時，復進簧便推它們復進，重復上述自動循環。當彈匣里的槍彈打完，托彈板就頂起空倉掛機，把槍機掛在后方位置。

機槍型的自動循環動作如下：

由于發射機構中沒有擊錘和連發阻鐵，所以待發時，擊發阻鐵直接卡入機框底部的阻鐵卡槽中，將槍機、機框掛在后方位置。扣壓扳機后，在復進簧力的作用下，槍機、機框和活塞組件一起向前運動，槍機并完成取彈、推彈入膛和閉鎖等三個動作。當機框離前方位置約4mm時，槍機完全閉鎖。隨后，機框繼續復進到位，固定于機框上的擊針自槍機彈底窩平面中伸出，打擊底火，擊發槍彈。槍彈擊發后，在火藥氣體壓力作用下，活塞和機框后座。機框走完5mm的自由行程，槍機開始開鎖。機框后座6.35mm后，槍機完全開鎖。在槍機開鎖的同時，拉殼鉤開始抽出彈殼。

擊發機構有兩種，用于步槍和卡賓槍的采用擊錘回轉式的擊發機構，閉鎖待擊，可半自動或全自動射擊，有空倉掛機裝置。

在63型上，保險和快慢機功能合并在一個旋柄上，位于板機組的左側；在63A型上，保險和快慢機功能分開，保險在扳機護圈前面，類似于M1/M14步槍；快慢機柄則在扳機組的側面。

半自動射擊時，將快慢機柄裝定于“R”位置。擊發后，只有松開扳機，單發桿才能與擊錘解脫，使擊錘重新與擊發阻鐵扣合而成待發狀態。全自動射擊時，快慢機柄裝定于“A”。此時，單發桿后移，不能與擊錘扣合。每當工作部件向前復進，擊錘也要向前回轉，但隨之為連發阻鐵（到位保險阻鐵）阻擋。閉鎖后，機框繼續向前，機框尾鐵撞擊不到位保險阻鐵連桿，并使其向前。當機框離最前方位置尚有1.857mm時，連發阻鐵解脫擊錘，擊錘打擊擊針而擊發槍彈。

機槍型采用機框帶動的固定擊針擊發，開鎖待擊，只有手動保險，沒有快慢機，所以只能全自動射擊。

為了便于轉換成不同的型號，斯通納63系列的槍管都具有快速更換功能。一共有5種不同的槍管，分別為步槍型、卡賓槍型、自動步槍型（AR）、輕機槍型（LMG）和“突擊隊員”型（Commando）。步槍型槍管長20英寸（約508mm），卡賓槍型槍管長15.7英寸（約400mm），兩者直徑均為0.64英寸（約16.3mm）。自動步槍型和輕機槍型的槍管都是長20英寸，直徑1英寸（約25.4mm），“突擊隊員”型槍管長15.7英寸。由于發射的槍彈為M193，所以槍管內有6條纏距為305mm的右旋膛線。這些槍管的固定方式都能快速裝卸，但由于只有3種機槍型的槍管上有提把，便于射手在戰斗中更換灼熱的槍管，而兩種步槍型的槍管要在灼熱狀態下更換就得戴上石棉手套。在拆卸槍管時，須讓槍處在待擊狀態（槍機開鎖），然后才能壓下槍管卡筍把槍管取出。再壓下卡筍，便可插入新的槍管。為提供惡劣條件下的可靠性，在63A型上對彈膛鍍鉻，槍膛作滲氮處理。

準星座夾緊在導氣箍上，這使得更換槍管時可以不需要拆卸準星。準星為圓柱形，高低可調，調節方式類似于M16。另外三種機槍型的準星座均可通過一個扳手調整風偏。步槍型的導氣箍下面安裝有刺刀座。最初的63型的導氣箍為不可調節結構，為提供可靠性，在63A型上加大了導氣孔直徑，而且為機槍型的導氣箍增加了一個氣體調節器。該氣體調節器有3個調節位置，分別用寬窄不同的缺口表示導氣孔的進氣量。射手可根據所發射的彈藥類型或機構內的污染程度，用一枚5.56彈的彈尖去調節氣體調節器，從而改變氣體壓力提高可靠性，或使射速從700發/分到1000發/分進行改變。

這些槍管上配的消焰器都是一樣的，有6道狹長的泄氣孔，直徑22mm，這個尺寸是可以發射北約標準的槍榴彈的，但只有20英寸型槍管才有足夠的長度配合槍榴彈的尾管，而且步槍型槍管的導氣箍可關閉上導氣孔，以為槍榴彈提供足夠的氣體壓力。

斯通納63系列也配幾種不同的槍托，這些槍托都是通過一個根銷子固定在機匣尾部，很容易更換。

固定式聚碳酸酯槍托在底座上澆鑄有一個橡膠緩沖墊，刻著“Stoner 63”字樣。最初的63型托底板是由兩個部件組成的，而在63A型上改為單件設計，以解決托底板在使用中容易脫落的問題。聚碳酸酯槍托外表面還敷有橡膠，這是為了減少撞擊時產生的噪音，而且使用起來也很舒服。槍托底部有一個背帶轉環，可使用標準軍用背帶。根據斯通納63A的說明書，說該槍托“能承受6×6卡車的重量”。63型的槍托里沒有考慮存放維護物品，后來63A型槍托里有一個管形存品室，里面可存放備用擊針，而且還在槍托頂部增加一個背帶環，以便射手在平戰轉換中速度更快。

折疊槍托有三種。第一種是聚碳酸酯槍托，外形和固定槍托差不多，只是可以向左折疊。這是為了不干擾機匣右側的拋殼口（折疊槍托一般用在卡賓槍上）。這種槍托后來被應用到卡迪拉克儀表公司的AR18步槍上。

第二種折疊槍托是鋼管彎曲而成的金屬側槍托，使槍托部件從22個減少到14個。為了能在寒區使用，金屬槍托表面敷上一層乙烯聚合物材料。這這種金屬槍托是為63A型卡賓槍研制的，但最終沒有被采用。

第三種折疊槍托是NWM公司的型號，其結構是參考了MP40沖鋒槍的底部折疊槍托，也沒有被采用。

斯通納63系列的分解很方便，不需要專用工具，只需一發5.56毫米槍彈即可作不完全分解。分解步驟如下：

卸下供彈具，將機柄向后拉，檢查膛內和進彈口處有無槍彈，然后松開機柄，使工作部件回到前方位置；

從左向右推出機匣結合銷；

取下發射機座和槍托，取出復進簧；

抬起槍口，使工作部件(包括機框，槍機等)自機匣后端滑出，必要時再作進一步分解；

卸下槍管。

結合按相反的步驟進行，但須注意：

將工作部件裝入機匣之前，槍機導柱必須正確地裝入機框曲線槽中；

當工作部件處在前方位置時，不能更換槍管。
