簡思CAN擴展之模擬量輸入擴展設置（4-20ma）

2022-11-17 10:07 作者:jenasi 0人讀過 | 我要投稿

【支持RO-擴展的PLC系列】

三代2424四軸，兩軸（型號：SFm-2424A4-RO，SFm-2424A2-RO）；

新三代雙485通信的所有系列（型號：SFa-0804MR/T，SFa-1008MR/T，SFa-1412MR/T，SFa-1616MR/T，SFa-1008A2MT，SFa-1412A2MT，SFa-1616A2MT)；

ES升級版（型號：ES-1212MR/T，ES-2424MR/T）；

觸摸屏一體機（型號：JS-SUP070-SFA32，JS-SUP070-SFA48）。

------模擬量采集器擴展使用說明------1，擴展采集器與PLC的接線方式以下是模擬量采集器與PLC連接的示意圖，其他的帶擴展功能PLC與此接法一致：均為H接H，L接L。（只要對應端口接好就行，其他的接口不管，只看H,L）

2，通信指令設置（指令說明）2.1? 配置說明

例：如何配置模塊STDID為8。

2.2? 擴展設置說明（請仔細研讀）擴展模擬量輸入只需添加一條指令:
類視圖->簡思可編程控制系統->通信配置->CAN總線擴展。

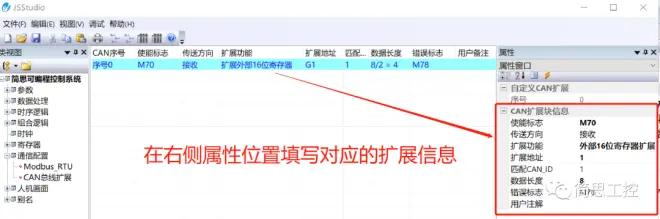

對應的程序截圖：

設置屬性說明：
*使能標志：M70，啟動擴展接收指令的一個標志（這個標志無特別說明，任選一個M，嚴禁與錯誤標志相同）。在時序環的程序中觸發M70通，此條通信指令將使能，只要M70不復位，此條指令一直有效。（指令接收4路模擬量信號存入G1-G4,在程序只需要操作G1,G2,G3,G4就可以了。）*傳送方向：接收。表示PLC接收模擬量采集器的數據。*擴展功能：擴展外部16位寄存器。模擬量采集器采集到的數值是保存在PLC的G_16位通用寄存器里面。*擴展地址：擴展地址就是G的寄存器序號，如地址寫：1，表示從G1寄存器開始。一個模擬量采集器有4路模擬量信號輸入，那么按順序AI1-AI4這四個入口采集的數據分別保存在G1,G2,G3,G4這四個寄存器中。也就是AI1--G1，AI2--G2，AI3--G3，AI4--G4。*匹配STDID：擴表示擴展的采集器對應的站號，擴展1個采集器，第一個擴展指令I(lǐng)D就寫1，那么這個采集器的站號就要對應1；擴展2個采集器，第2個擴展指令I(lǐng)D就寫2，那么第二個采集器的站號就要對應2；只要ID跟采集器的站號對應上才能起作用。*數據長度：每個寄存器要占用兩位，一個采集器有4路模擬量入口，所以數據長度為8。*錯誤標志：指令自帶，默認。請注意：請嚴格參考模板設置，此為擴展有一個模擬量采集器，如果擴展2個及2個以上的采集器，請注意每個采集器占用4個G_通用寄存器，設置擴展第二路擴展或更多擴展指令是ID地址不能重復，例如：第一個采集器用到G1-G4，擴展地址是G1開始，那么第二個采集器就是G5-G8，擴展地址從G5開始，以此類推....

3，模擬量無源接線方法：（無源：傳感器無需電源供電）
Ai1/Ai2/Ai3/Ai4為4個模擬量采集入口，接法一致。
二線制：
