導航計算機（1B-B-34-64-00-00A-043A-A第005版）

導航計算機（NC）是導航系統的組成部分。其主要目的是根據所選導航模式計算最佳導航數據。計算了導航轉向參數和一般導航數據。

NC還管理和控制航空電子和攻擊串行數字數據總線（EFABUS），充當航空電子數據總線（AVS）的主總線控制器和攻擊數據總線（ATK）的反向總線控制器。

NC中包含兩個軟件包：供應商提供的軟件（SPSW）允許訪問NC硬件，買方提供的軟件（PPSW）利用SPSW提供LRI功能。PPSW涵蓋的主要功能包括：

–主要和次要航位推算

–導航轉向

–轉向故障計算

–導航固定（OTF）

–最佳導航模式

–LINS速度和位置完整性/姿態監控

–GPS完整性

–生成導航參數

–磁航向計算

–低高度警告

–LINS飛行對準（IFA）

–路線裝載（Loading）和操縱

–EFABUS總線控制器

–總線RTs健康狀態監控

–世界時坐標（UTC）管理

–輸入/輸出

–任務數據加載

–非易失性存儲器（NVM）檢索

–主/從管理

–啟動自檢測（IBIT）

–通過地面加載單元（GLU）加載軟件。

在正常操作模式下，NC執行AVS總線LRIs健康監控，以提供總線LRIs NOGO生成、冗余LRI（CIU、CSG、SCAC、NSPAC）的主/從管理、LRIs IBIT監控以及同步所有系統數據的信息。當NC在反向模式下運行時，它還執行ATK總線LRIs健康和IBIT監控。

如果NC作為航空電子總線的總線控制器失敗，總線控制功能將由攻擊計算機接管。如果AC作為攻擊總線上的總線控制器出現故障，總線控制功能將由導航計算機接管。

在加載多任務數據時，導航計算機還能夠?qū)C功能移交給GLU（通過矢量字協議）。

從硬件角度來看，攻擊計算機和導航計算機是相同的，這里稱為攻擊/導航計算機（AC/NC）。

導航計算機由115V AC XP母線供電。

全球定位系統可升級（Upgradeable）（1B-B-34-51-00-00A-043A-A第005版）

全球定位系統可升級（GPSU）的目的是提供以下導航功能：當前位置、高度、地球參考速度（北、東、垂直）、UTC時間和爬升/俯沖角；輸出數據有效性和時間標記。

上述所有導航功能都是通過接收提供全球服務的NAVSTAR發送的信號和代碼而產生的。

NAVSTAR星座（Constellation）發送并由天線組接收的射頻信號、代碼和消息（單座飛機ASS或雙座飛機版本AST）通過七根同軸電纜從ASS（或AST）傳送至天線電子單元（AEU）。導航系統單元（NSU）/AEU射頻接口允許NSU接收L1（1575.42±10.23 MHz）和L2（1227.60±10.23 MHz）頻率上的射頻信號。C/A代碼（非加密代碼）可供所有GPS用戶使用，且僅在L1頻率上傳輸。P（Y）碼（加密碼）受欺騙保護，并且在L1和L2頻率上傳輸，并且包括由NAVSTAR星座傳輸?shù)腘AV消息。

來自FCS和LINS中的一個或兩個的外部輔助數據提供給NSU，以提高GPS捕獲/再捕獲性能。

GPSU由以下LRI組成：

–導航系統單元

–天線電子單元

–天線組

–NSU安裝架（MR）

–天線組墊片。

NSU包括嵌入在單個模塊中的GPS接收器。當提供衛星信號時，NSU GPS模塊能夠提供精確定位服務（PPS；使用P（Y）-代碼）或標準定位服務（SPS；使用C/A-代碼）性能。

GPS模塊還能夠提供以下功能：

–首先使用C/A代碼，然后使用P（Y）代碼在L1和L2頻率上選擇和獲取GPS導航信號，或直接獲取P（Y）代碼

–在L1和L2頻率上跟蹤采集的導航信號

–區分想要的信號和不想要的多徑頻率效應

–在惡劣干擾和欺騙環境下工作。

–跟蹤防欺騙（AS）代碼

–使用衛星和飛機數據執行完整性監控功能（RAIM或同等功能），這些數據能夠提高GPS模塊輸出的完整性，并防止欺騙

–輸出運行狀態并提供導航精度估計

–輸出位置和速度的協方差矩陣

–GPS性能不受GPS周數翻轉的不利影響

–重新編程模式也允許軟件重新加載，而不必從NSU上卸下GPS模塊

–提供自檢功能，接受并執行外部測試命令

–接受FCS和LINS的輔助數據

–計算位置、速度和時間

–解調并利用導航星星座接收到的50 Hz導航信息。

NSU還向EFABus輸出與每個GPS信道已獲取/跟蹤的衛星相關的信道狀態消息，包括L1或L2頻率（C/A或P（Y））、硬件信道號、信道故障、衛星號、載波/噪聲和干擾機/信號值。NSU還能夠輸出一個標志，說明何時跟蹤4個或少于4個衛星。

首次定位時間（TTFF）定義為從向GPS供電到隨后向EFABus輸出當前位置、速度和時間的經過時間。當GPS模塊中有當前年鑒和加密變量代碼時（TTFF搜索天空時除外），確保TTFF性能；適用條件如下：

TTFF1（通過C/A代碼采集）

–初始三西格瑪位置不確定性不超過100 Km

–三西格瑪速度不確定性不超過150 m/s

–一西格瑪初始時間不確定性不超過20秒

–最大載具加速度為10 m/s2

–最大載具顛簸為100 m/s3

–NSU提供當前年鑒

–C/A代碼的J/S為24 dB（干擾是噪聲源）。

TTFF1應最小化，且不超過5分鐘，在上述條件下，成功概率至少為0.9。

TTFF2（直接P（Y）-代碼采集）

–初始三西格瑪位置不確定性不超過10 Km

–速度不確定性可忽略不計

–由于“硬件”初始化產生的一西格瑪時間不確定性不超過10μs

–載具加速度和沖擊可忽略不計

–NSU提供當前年鑒

–P代碼的J/S為30 dB。

在上述條件下（當GPS模塊已通過PTTI接口加載且UTC時間精度優于10μs時），TTFF2不超過允許的最大4分鐘（成功概率至少為0,9）。

當GPS模塊不包含當前歷書數據或內部時鐘不可用時，GPS模塊自動進入搜索天空（STS）模式。無論何時GPS模塊進入STS模式，NSU都會將上次存儲的當前位置輸入GPS模塊。STS的TTFF最小，且不超過20分鐘，在上述條件下，成功概率至少為0.9。

初始衛星捕獲通過以下方法之一完成：

–正常啟動。當接收器內存中有當前歷書數據且PVT估計中的初始不確定性使得衛星捕獲過程必須首先進行C/A代碼捕獲和跟蹤，然后移交給P（Y）-代碼捕獲時，啟動該程序。當當前年歷可用時，PVT估算中的初始不確定性應為TTFF1的不確定性。

–冷啟動。當接收器的非易失性存儲器被清除時，應啟動它。應通過“搜索天空”技術獲取衛星。衛星采集應首先進行C/A代碼采集和跟蹤，然后移交給P（Y）-代碼信號。PVT估算中的初始不確定性應為搜索天空時的不確定性。

–熱啟動。只要接收器具有當前星歷或歷書數據，且初始PVT估計值將啟用直接P（Y）代碼獲取，而無需首先獲取C/A代碼，則應啟動該程序。當前星歷和歷書數據應在非易失性存儲器中可用，PVT估計的初始不確定性應為TTFF2的不確定性。

PBIT

設備接通后（即設備的主電源），進入正常運行模式前，NSU應自動執行通電自檢測。該BIT應提供與分配給PBIT的時間兼容的設備可用性的最高可能測試。通電位時，設備不產生任何輸出，應設置狀態字中的忙bit。NSU PBIT應至少包括以下測試：

–CPU檢查

–RAM檢查（無損），包括閃存檢查

–關鍵內存檢查（無損）

–程序存儲器檢查

–檢查外圍芯片

–NSU/AEU DL檢查

–輸入/輸出檢查，包括STANAG 3910和離散接口

–GPS模塊測試

–RF部分檢查

–蓄電池電壓檢查

–PPS-SM和AOC狀態檢查

–AEU狀態。

允許執行PBIT的時間最多為12秒，包括AEU位時間。?

雷達高度計（1B-B-34-42-00-00A-043A-A第004版）

概述

集成在導航系統中的雷達高度計可提供當前飛越的任何類型地形的地面高度信息，最高可達5000英尺，測量精度為測量高度的2%或2英尺（以較大者為準）。

它包括：

–發射器/接收器

–發射機天線

–接收器天線

圖1.174-雷達高度表控制和顯示

通過AVS數據總線發送的高度信息顯示在HUD和MHDD/HDHUD格式上（參見圖1.174）。

雷達高度表凈空高度設置控制和顯示分別選擇和指示低高度基準。

另外，基于高度信息生成低高度音頻/視頻警告。

雷達高度表由PP4總線供電。

雷達高度表控制和指示器

雷達高度表凈空高度設置控制

可通過位于右防眩光板上的低HT旋轉控制裝置設置間隙高度。順時針旋轉會增加其值。間隙高度設置控件有兩個分辨率級別，如下所示：

–從0到300英尺：10英尺增量

–從300英尺到5000英尺：增量為50英尺

同樣，逆時針旋轉將減小相應臺階的間隙高度設置值。在NAV和A/A（A/A和A/S）POF期間，當飛機低于選定的凈空高度設置時，警告設施激活CAT 1音頻/視頻警告，包括閃爍的注意力吸引器和低空音頻語音消息。

此外，HUD和MHDD/HDHUD格式上通過圍繞其中心點旋轉的閃爍箭頭顯示上拉指示，以使其始終指向遠離地面及其下方的低高度標題。

一旦最佳高度大于凈空高度基準的3%，低高度警告將重置。低高度警告由NC處理。

注意

事項

當WOW在ON（接通）到OFF（斷開）之間切換且NAV（導航）或A/A POF（自動進近）接通時，低高度警告產生延遲15秒。

雷達高度表凈空高度設置顯示

與凈空高度設置控件相鄰的四位顯示器指示選定的凈空高度值。

雷達高度表傳輸控制開關

位于右控制臺系統連接桿上的兩位“RAD ALT/OFF”撥動開關控制雷達高度計傳輸。開關受到物理保護，以防止意外選擇斷開位置（飛行中缺少低空警告生成）。必須向上拉動開關軸才能選擇斷開。開關功能如下所示：

–RAD ALT（前進）。選擇后，雷達高度計發送

–關（后）。選擇后，雷達高度計不發射

有關更多詳細信息，請參閱第1-369頁的表“RADALT操作模式”

注意

事項

●（*）在接地POF期間，雷達高度計發射，但不提供指示

●（**）傾斜/傾斜時通過數據總線>60°和/或空調姿態率超過±60°/秒超過2秒。

●（***）通過離散鏈路（discrete link）進行隱身。

●（****）通過MDEF，隨時抑制飛機的所有排放。

雷達高度計故障告警

注意

事項

低空視聽警告和起落架音頻警告丟失

在所有POF中，雷達高度計故障由閃爍的告警器、注意力、RAD ALT語音消息和RAD ALT DWP標題提供。

HUD導航格式

雷達高度表高度基準以HUD導航格式顯示（以10英尺為增量）。如果雷達高度計解鎖或在5000英尺以上飛行時，如果選擇了僅雷達高度計，則指示將被閃爍的氣壓數字替代。

MHDD/HDHUD格式

雷達高度表高度基準以MHDD/HDHUD格式顯示（以10英尺為增量）。如果雷達高度計解鎖或在5000英尺以上飛行時，如果選擇了僅雷達高度計，則指示將被閃爍的氣壓數字替代。

雷達高度計工作模式

雷達高度表有兩種主要工作模式：待機和發射。

待機模式

在地面，通電時，雷達高度表執行啟動自檢測（SBIT），如果成功，則進入待機模式。

在待機模式下，雷達高度計發射被抑制：根據第1-369頁的表“雷達工作模式”，可自動或手動滿足此條件。

只要通電，SBIT就會執行。此外，只要接收到傳輸命令（2秒），SBIT的子集就會自動執行。如果SBIT不成功，則無法執行從待機模式到傳輸模式的轉換。

傳輸模式

發射模式為雷達高度計正常工作模式；RAD ALT變速器控制開關必須設置為RAD ALT（RAD ALT變速器）位置。

傳輸模式由以下子模式組成：

–搜索

–軌道

–內存

在搜索模式下，系統獲取初始鎖定，然后自動切換到跟蹤模式，從而提供高度基準。

在暫時失去鎖定的情況下，雷達高度表進入記憶模式，提供最長1秒的最后一次高度存儲值。如果鎖仍然丟失，系統將切換到搜索模式以重新獲取鎖。

為確保在所有飛行條件下正確運行，發射機功率隨感知高度變化（也用于隱身目的）。

CBIT/IBIT設施

該系統包括CBIT和IBIT設施。一旦SBIT成功完成，CBIT將自動啟動，并且不阻止雷達高度計的正常運行（前提是未檢測到故障）。

CBIT以固定速率執行。

IBIT可由地勤人員通過MDP進行，最長持續10秒。

塔康（1B-B-34-52-00-00A-043A-A 002版）

簡介

戰術空中導航（TACAN）系統是一種無線電導航輔助設備。該設備由兩個天線、一個發射機/接收機單元和一個天線切換單元組成。通過手動數據輸入設備（MDEF）進行控制。

塔康設備提供傳統的空對地（AS）和空對空（AA）模式。使用AS接收模式，系統提供磁軸承；在AS或AA發送/接收模式，系統還提供以海里為單位的傾斜范圍。

天線切換單元自動選擇接收最強信號的天線。

功能

通電后，塔康系統默認為“開”。位于蓄電池橫桿（gangbar）內的右側控制臺上的MIDS撥動開關有兩個位置。當選擇MIDS時，塔康在發送/接收模式下工作。選擇關閉時，塔康僅在接收模式下工作。

當選擇AS接收模式時，或通過MDE（XMIT子系統鍵）選擇TACAN靜默模式時，車載TACAN發射機被抑制。在這種情況下，塔康將只提供對地面信標的磁軸承，沒有傾斜范圍。

信標通過通信和音頻管理單元（CAMU）以莫爾斯電碼的音頻音調向機組的耳機確認其身份。使用位于左后控制臺上的旋轉控制裝置調整音頻音調的音量。

圖1.175-塔康顯示器（MHDD/PA格式）

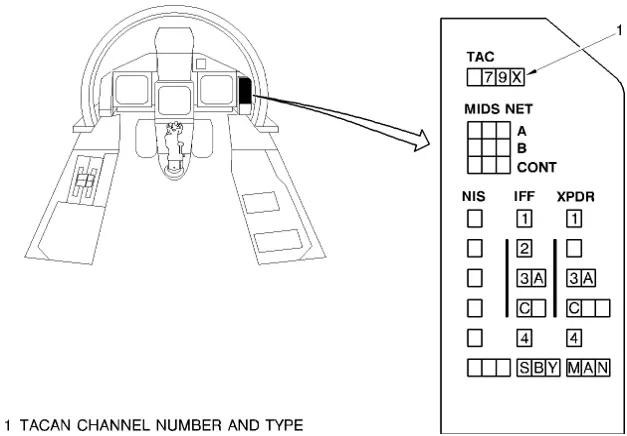

圖1.176-右防眩光面板-專用讀出面板-塔康通道編號和類型

范圍（RNG）和方位（BRG）信息以數字方式顯示在MHDD/PA格式的方框中。選擇MHDD/HSI格式的NAV/TAC軟鍵至TAC，仍將顯示范圍和方位信息，以及TACAN通道號、類型和模式，以替代導航航路點數據，參見圖1.175。塔康通道、方位和范圍數據的讀數也可顯示在抬頭顯示器（HUD）上。塔康通道編號和類型也顯示在位于右側遮光板上的專用讀取面板（DRP）上，參見圖1.176。

塔康系統通過PBIT進行測試，經過3分鐘的預熱后即可完全運行。CBIT正是在這個階段啟動的。CBIT檢測到的系統故障由專用警告面板（DWP）上的“TACAN”指示和語音消息“TACAN”顯示。如果TACAN功能失?。ɑ虿淮嬖冢瑒tTACAN的修改鍵不亮。

塔康有以下三種操作模式：

空對地接收模式

在此模式下，系統僅使用所選塔康地面信標發送的信號計算該信標的磁軸承。

空對地發射/接收模式

在此模式下，系統將詢問脈沖對發送到選定的塔康地面信標，以確定以海里為單位的傾斜范圍。

空對空發射/接收模式

在此模式下，系統將詢問脈沖對傳輸至選定的AA塔康飛機，如油輪和合作戰斗機，以確定以海里為單位的傾斜范圍。

操作

圖1.177-塔康顯示器-左防眩光板（WOW）

此操作模式和通道選擇通過導航輔助系統軟鍵、修改鍵和左側眩光屏上的MDEF進行。按TAC ON moding鍵將系統設置為TAC SBY，再次按moding鍵將系統返回TAC ON。選擇TAC AA將導致取消選擇TAC AS，反之亦然。意外選擇任何盒裝的修改鍵都不會對系統產生影響。選擇TAC AA和TAC作為修改鍵不會影響TXRX修改鍵，參見圖1.177。按下TXRX moding（TXRX修改）鍵可在接收模式和發送模式之間切換。默認選擇如圖1.177所示。

注意

事項

如果塔康處于隱形控制下，則moding鍵的上部TXRX圖例不亮，因為此選項不可用。

編輯塔康頻道-輸入新頻道

圖1.178-編輯塔康頻道-輸入新頻道

要更新當前（CRNT）TACAN信道號，飛行員可以在ROL 3中重新輸入上一個（上一個）TACAN信道號。飛行員還可以通過選擇數據輸入鍵盤（DEK）上的Y鍵將ROL 3中的塔康類型從X更改為Y，該操作將使DEK顯示X，參見圖1.178。

定義第一個字符時，上一個圖例將變?yōu)樾伦址?，第二個和第三個字符將自動恢復為短劃線，以便接收剩余塔康數據。在DEK上選擇ENT鍵時，ROL將立即變?yōu)榭瞻?，然后將新通道號顯示為CRNT，將以前的CRNT通道號顯示為PREV。

要編輯TACAN通道-選擇/清除上一個

圖1.179-編輯塔康通道-選擇/清除上一個

導航POF默認選擇TAC數據修改鍵；可以在任何其他POF中手動選擇TAC數據。ROL將重新配置以顯示當前（CRNT）和上一個（PREV）TACAN通道號。如果沒有上一個通道號，ROL 3將顯示NEW---X，參見圖1.179。

要選擇上一個通道號，請選擇DEK上的ENT鍵。上一個信道號發送到系統，用作CRNT信道號，并切換ROL 2和ROL 3中的信息。

要清除上一通道號，請選擇DEK上的CLR鍵；在ROL 3中，通道編號將設置為破折號，且上一個圖例將更改為新圖例；通道類型默認為X。CRNT通道號不會更改。

導航系統（1B-B-34-10-00-00A-111B-A第003版）

簡介

圖1.180至圖1.195中顯示了與導航系統相關的典型多功能低頭顯示器（MHDD）。

通信系統

通訊器材（1B-B-23-00-00-00A-043A-A第003版）

該通信系統提供清晰、安全的空對空和空對地通信以及音頻管理。該系統由兩個相同且獨立的V/UHF收發器、一個較低的V/UHF天線、一個翼梢組合天線、通信和音頻管理單元（CAMU）、多功能信息分發系統（MIDS）及其相關控制和指示燈組成。

V/UHF收發器以清晰/安全和固定頻率/ECCM模式的所有不同組合提供無線信號的傳輸和接收。支持的模式有HaveQuick I/II和SATURN。

通信和音頻管理單元控制和管理飛機通信和音頻警報生成。

鰭（ps：指垂直尾翼）尖組合天線安裝在鰭的頂部，并連接到收發器1。該天線發射/接收UHF或VHF頻率和D波段頻率。

下部V/UHF天線安裝在機身中部下部，就在左側進氣口下方，并連接到收發器2。該天線僅發射/接收VHF或UHF頻率。

V/UHF無線電（1B-B-23-21-00-00A-043A-A第003版）

兩個相同且獨立的V/UHF收發器以清晰/安全和固定頻率/ECCM模式的所有不同組合提供無線電信號的傳輸和接收，在以下頻段和調制下運行：

在無ECCM模式下：

在ECCM模式下：

每個收發器有24個預設通道和1個手動通道，并包含一個獨立的防護接收器。根據導頻選擇，將保護接收機調諧到121.5 MHz或243.0 MHz的頻率，并且與收發器工作的頻帶無關。

每個收發器連接到不同的天線，收發器1連接到鰭尖組合天線，收發器2連接到低V/UHF天線。

兩個收發器都作為遠程終端連接到航空電子數據總線。操作座椅彈射器控制裝置時，“crypto erase”信號連接到每個收發器。

從基本直流母線PP7向收發器1供電，從非基本直流母線PP2向收發器2供電。對于固定頻率和HQ模式，發射機功率輸出水平為20 W（正常功率），對于土星（SATURN）模式為30 W。收發器具有用于設備監控的BIT程序。

通信和音頻管理單元（1B-B-23-51-00-00A-043A-A第004版）

通信和音頻管理單元（CAMU）控制和管理飛機通信系統。CAMU具有以下功能：

–音頻路線、混音、匹配、放大和調節

–兩個V/UHF收發器、分配單元（DU）和塔康/MIDS（以安裝的為準）的音頻接口

–與兩個V/UHF收發器、視頻語音記錄器（VVR）和接口處理器單元（IPU）的音頻接口

–與Telebrief接地鏈路之間的音頻接口

–兩名飛行員以及飛行員和地勤人員之間的通信

–生成和控制語音信息警告、注意事項和音調

–通信系統管理和遠程處理

CAMU由相互連接的功能模塊組成。功能模塊包括：一個可編程處理器模塊、兩個音頻通信模塊、兩個警告生成器模塊、一個音頻濾波和切換模塊以及一個外部數據總線終端模塊。

可編程處理器模塊啟用其余功能模塊。

音頻通信模塊與音頻過濾和切換模塊一起對通信進行路線、混音、匹配、放大和調節。每個音頻通信模塊包括：

–兩個冗余和可選的揚聲器板，每個板都有一個普通揚聲器和一個備用揚聲器

–每個音頻信號的預設默認音量

–默認PTT（僅無線電1）。

警告生成器模塊生成警報、語音警告消息和鈴聲。Get-U-Home（GUH）離散警告的生成在兩個警告生成器模塊上重復。

飛行員的CAMU音頻輸出通過機組服務包LRIs傳輸至耳機。

CAMU功能的先導動作包括：

–PTT操作

–語音警告信息暫停（語音關閉）

–音頻放大器選擇

–無線電1、2、塔康、MLS、MIDS語音頻道A/B、導彈音調、Telebrief和對講機的音頻音量選擇。

–默認音量選擇。

通信（1B-B-23-00-00-00A-111B-A第002版）

介紹

通信設備（RAD1和RAD2）數據可顯示在多功能抬頭顯示器（MHDD）無線電格式頁上，參見圖1.196。

MHDD可以顯示RAD1或RAD2的狀態，但在任何時候都只能顯示通道列表的一半，要求飛行員使用page UP（向上翻頁）或page DOWN（向下翻頁）軟鍵或通過在page UP（向上翻頁）/page DOWN（向下翻頁）符號上放置X-Y插入來選擇所需的頁面。

RAD1和RAD2可通過使用MHDD上的相應軟鍵或通過將X-Y插件定位在RAD選擇圖標上來選擇。有關更多信息，請參閱：

–通信設備第1-396頁。

–通信設備第1-399頁。

通訊器材（1B-B-23-00-00-00A-111A-A第004版）

概述

圖1.197-通信設備-控制和指示（第1頁，共2頁）

圖1.197-通信設備-控制和指示（第2頁，共2頁）

通信設備由抬頭面板（HUP）、左防眩光面板、左后控制臺、右后控制臺（蓄電池連接桿）和油門上的控制裝置操作（見圖1.197）。

圖1.198-通信設備-后駕駛艙-控制和指示（第1頁，共2頁）

圖1.198-通信設備-后駕駛艙-控制和指示（第2頁，共2頁）

后駕駛艙復制通信控制和指示（見圖1.198），但默認音量選擇器開關、無線電1和無線電2發射開關、語音警告控制開關和MIDS控制開關除外。

抬頭面板控件

HUP包含無線電1和無線電2音量控制、無線電1和無線電2頻道選擇器旋鈕以及無線電1和無線電2讀數顯示。

無線電1和無線電2音量控制

無線電1和無線電2音量控制為圓形旋轉控制。順時針旋轉可增加飛行員耳機中相應收音機的音量。逆時針旋轉可降低音頻音量。

無線電1和無線電2頻道選擇器旋鈕

每個無線電頻道選擇器旋鈕都是同心安裝的，其各自的無線電音量控制裝置位于一個單獨的控制裝置中，但獨立運行。無線電頻道選擇器旋鈕直徑較小，伸出無線電音量控制。無線電頻道選擇器旋鈕有兩個位置：輸入和輸出。

在“In”位置，旋轉旋鈕可選擇多個離散位置。順時針旋轉旋鈕，以1為單位將選定的無線電頻道數從1增加到25（1到24為預設頻道，25為手動頻道）。如果設置了通道25，則進一步順時針旋轉將選擇1、2、3等。逆時針旋轉旋鈕，以1的步數減少所選通道。

當拉到“out”（退出）位置時，旋鈕選擇243.0 MHz的緊急頻率進行傳輸和接收。

無線電1和無線電2讀數顯示

在其相應的收音機音量控制和頻道選擇器旋鈕附近，收音機讀出顯示屏顯示以下參數：

A、 操作模式：

“CLR”表示清除模式，“SECR”表示安全模式。

B、 讀數顯示：

“GU”表示UHF防護接收器選擇

“GV”表示VHF防護接收器選擇

“U”表示通過收發器接收或傳輸，選擇“UHF防護接收器”選擇

“V”表示通過收發器接收或傳輸選擇

“VHF防護接收器”選擇

“? ”為無防護接收器，或選擇緊急通道，并且沒有接收或傳輸

“-”，以便通過收發器接收，而沒有選擇任何防護接收器。

在接收或傳輸信號結束后，符號“-”、“U”和“-V”保持顯示3秒鐘。

C、 所選頻道編號：

“1至24”為預設頻道

“M”為手動頻道

“G”為防護緊急選擇

D、 與所選當前頻道相關的頻率或ECCM網絡（預設、手動或緊急）：

###.### 對于固定頻率

HQ1####對于HaveQuick I網絡

HQ2####對于HaveQuick II網絡

SAT####A代表土星A網

SAT####B代表土星B網?

注意

事項

#數字表示頻率或網絡。

左防眩光面板控制

手動數據輸入設備（MDEF）位于左防眩光面板上，包含無線電1和無線電2子系統鍵以及相關的修改鍵。與收音機1和收音機2子系統相關的數據能夠顯示在顯示器上，并通過數據輸入鍵盤輸入/編輯。

無線電1和無線電2子系統鍵

無線電1和無線電2子系統的操作相同，可使用RAD1或RAD2子系統鍵（SSK）選擇/取消選擇。

關聯的修改鍵

選擇適用的SSK（RAD 1或RAD 2顯示為方框）后，以下模式/數據輸入選項可在修改鍵（MK）上使用：

NRW/BRD? ? ? ? ??控制選定頻率周圍寬頻帶或窄頻帶的接收（僅在清除模式下）。

MAN/PSET? ? ? ? ??允許飛行員為手動和預設頻道定義工作頻率。此外，可以通過數據輸入鍵盤操作選擇Havequick和Saturn模式及其相關的網絡標識符來代替標準頻率。它還允許在清除和安全之間預選無線電傳輸。

SQ ON/OFF????????取消選擇自動靜噪功能，以幫助在增加背景噪音的情況下聽到微弱信號（僅在清除模式下）。

GRDU/GRDV????????選擇UHF或VHF保護頻率的保護接收機，或選擇關閉接收機。

NORM/LOW????????在正常和低發射機功率輸出之間進行選擇，以降低發射功率并增強隱身特性。

HAIL ON/OFF????????允許飛行員選擇土星冰雹（Hail）設施，通過該設施，呼叫者可以吸引飛行員注意，需要以預定義的頻率進行通信。

TX TIME????????允許飛行員將其時間（一天中的時間，TOD）傳輸?shù)浇邮掌脚_。收音機1和收音機2可能使用不同的時間。選擇此功能時，RX TIME（接收時間）功能將被占用，并且在5秒鐘內不可用。

RX TIME????????允許飛行員從另一個平臺接收操作時間。選擇此功能后，TX TIME（發送時間）功能將被占用，并且在5秒鐘內不可用。

被框住的修改鍵對應于在無線頻道選擇器上選擇的當前頻道。要更改此設置，請按相應的修改鍵（適用的標題將顯示為方框）。

左后控制臺控制

左后控制臺包含復制PTT開關、塔康/MLS音量控制、對講機音量控制、放大器選擇開關、默認音量選擇開關、導彈音頻/Telebrief音量控制和MIDS A/B音量控制。

重復PTT開關

重復PTT開關有3個位置、2個瞬時位置和一個中心偏壓位置。開關標記為RAD 1-BOTH-RAD 2。這3個位置是：

BOTH????? ? 無線電1或無線電2上無傳輸器。按下后，只要開關保持在此位置，通過無線電1和無線電2的傳輸器將同時啟用。

RAD1????????保持時，通過無線電1進行傳輸。

RAD2????????保持時，通過無線電2進行傳輸。

注意

事項

當默認音量選擇器開關處于DFLT VOL（DFLT音量）位置時，傳輸僅限于無線電1。

塔康/MLS音量控制

這些控件是同軸的，中央（頂部）控件用于塔康，外部（底部）控件用于MLS。順時針旋轉會增加音頻音量，逆時針旋轉會降低音頻音量。

對講機音量控制

對講機音量控制是一個標有I/C的旋轉控制。順時針旋轉此控制可增加對講機音量，逆時針旋轉可降低此音量。

放大器選擇器開關

放大器選擇器開關是一個兩位撥動開關，在前后駕駛艙中標記為NORM和REV。

前駕駛艙放大器選擇開關

NORM音頻放大器的選擇由CAMU自動進行，具體取決于音頻放大器的狀態：

–為了獲得良好的狀態，CAMU會自動選擇音頻模塊1的正常放大器。前駕駛艙選定的音頻信號連接到前駕駛艙耳機。音頻信號級別由前駕駛艙音頻控制裝置控制。

–對于故障狀態，CAMU會自動選擇音頻模塊2的備用放大器。前駕駛艙音頻信號的級別由后駕駛艙音頻控制裝置控制。

REV????????此位置覆蓋CAMU的自動放大器選擇。

后駕駛艙放大器選擇開關

NORM音頻放大器的選擇由CAMU自動進行，具體取決于音頻放大器的狀態：

–為了獲得良好的狀態，CAMU會自動選擇音頻模塊2的普通放大器。后駕駛艙選擇的音頻信號連接到后駕駛艙耳機。音頻信號級別由后駕駛艙音頻控制裝置控制。

–對于故障狀態，CAMU自動選擇音頻模塊1的修正放大器。后駕駛艙音頻信號的電平由前駕駛艙音頻控制裝置控制。

REV????????此位置覆蓋CAMU的自動放大器選擇。

默認音量選擇器開關

默認音量選擇器開關（僅位于前駕駛艙）是一個兩位開關，標記為NORM VOL和DFLT VOL。

正常電壓每個音頻信號的音量，前座艙和后座艙，由CAMU的輸入控制。

DFLT Volt前后駕駛艙的每個音頻信號的音量是CAMU中預設的默認音量。此外，選擇默認的PTT可將傳輸限制為僅在前駕駛艙中傳輸至無線電1，僅在后駕駛艙中傳輸至無線電2。至CAMU的各個音量控制輸入無效。

為防止意外選擇，在將開關置于DFLT VOL位置之前，必須拉動開關。

導彈音頻/電傳音量控制

導彈音頻/電傳音量控制是一種旋轉控制，標記為MSSL和TB。

在地面上，順時針旋轉會增加Telebrief音量，逆時針旋轉會降低音量。按下控制按鈕，只要控制按鈕保持在此位置，就可以通過Telebrief鏈接進行傳輸?？丶蛏喜课恢谩?/p>

在飛行中，順時針旋轉會增加導彈音頻音量，逆時針旋轉會降低該音量。

右后控制臺控制

無線電1和無線電2發送開關以及語音警告控制開關包含在右后控制臺上，蓄電池連接桿內。

無線電1和無線電2傳輸開關

無線電1和無線電2傳輸開關為兩個位置，切換開關，標記為RAD1（或RAD2）和OFF。當置于RAD1（或RAD2）位置時，可通過相應的收發器進行傳輸。當置于OFF時，通過其相應收發器的傳輸被禁用，接收工作。

語音報警控制開關

語音警告控制開關是一個兩位撥動開關，標記為voice（語音）和OFF（關閉）。當設置為語音時，可從CAMU聽到語音警告信息。當置于OFF位置時，飛行員聽不到警告信息（災難性警告除外）。為防止開關意外操作，飛行員必須在將開關置于斷開位置之前拉動開關。

到此為止為401頁

歡迎各位蒞臨本群討論！
