談到電源產品，不少DIY玩家馬上想到了80PLUS金牌的電源產品，各種玩家品牌琳瑯滿目，不過時而至今金牌電源早已不是高端的象征，對于電源轉換效率和性能有追求的玩家，一般會把眼光放在白金牌和鈦金牌電源上，管家最近在某東以不到800的開車價入手了來自信仰牌EVGA的SUPERNOVA 750 P2，特意來做個開箱+拆解給大家分享一下。

開箱部分

EVGA SUPERNOVA 750 P2（下文簡稱“750 P2”）的包裝為全黑配色搭配網狀圖案，整個包裝風格較為低調簡約，除了產品名等基本信息外，80PLUS白金牌認證logo顯得比較醒目。

包裝正面

80PLUS白金牌認證

包裝背面

主要特色

EVGA的這款750 P2的主要特點除了白金牌轉換效率認證外，其自身的全模組設計、全日系電容用料以及搭載ECO低負載停轉功能的14CM散熱都非常符合玩家的追求，尤其是ECO靜音模式。

中文版介紹貼在側面

封口貼紙完整，開箱果然是要全新品才棒

工整的內包

附件一覽

EVGA的這款750 P2在附件方面可以說非常豐富，除了標配的模組線和電源本體外，還額外附贈了線材收納包、魔術貼扎線帶以及電源檢測用的小玩具，滿足玩家裝機和日常debug需求，而更重要的是，箱說部分做了徹底的中文化，相對于某些外國品牌有誠意不少。

本體介紹

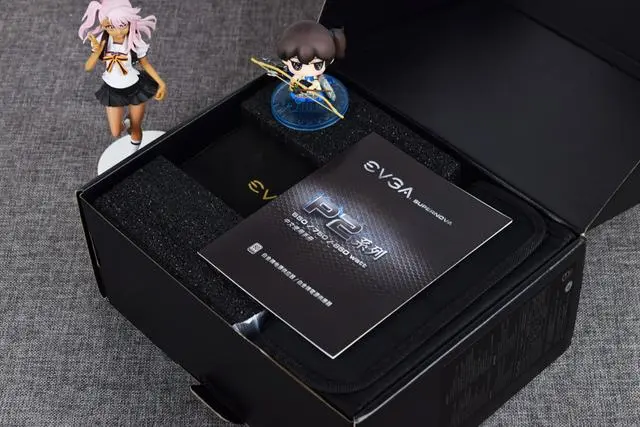

750 P2的內包部分非常實在，除了厚厚的防震棉外，電源本體也附帶了一個無紡袋包裝，給管家一種非常講究的感覺。

內包來個特寫

750 P2的電源機身的全金屬外殼使用類似于細磨砂手感的皺紋漆工藝處理，機身尺寸為150mm*85mm*165mm，加上模組線材的1cm，實際使用上約為17cm長度電源，可以安裝在大多數ATX/MATX機箱上，值得一提的是，電源外殼和風扇濾網是使用一體化的設計，管家覺得相對傳統加裝濾網的外觀更有質感一些。

電源正面

萬惡的保修貼

風扇logo特寫

6邊型螺絲

750這個標識貌似全身都是

電源背面

內部型號為220-P2-0750，中國生產

750 P2的尾部和常規電源一直，使用六邊形蜂窩網狀散熱設計，從電源線接口和開關按鈕方向可以看出來自振華superflower代工的影子。

電源尾部特寫

750 P2的銘牌部分信息非常齊全，80PLUS白金牌自然不用說，國內3C認證標也是妥妥的，而值得注意的是，在電源供電規格上居然寫明白了這是50度的測試環境下的表現，相對于市面上某些電源產品對測試環境含糊其辭，EVGA的銘牌也過于誠實了233

銘牌正面

供電具體規格

在供電規格參數方面，正如大多玩家定位的電源產品一樣，EVGA在750 P2上也使用了單路+12V設計，+12V供電能力達到了62.4A，應對單卡旗艦平臺是完全沒問題的，而面對中端主流雙卡和高端CPU超頻也是游刃有余的。

給帥氣的80PLUS白金牌來個特寫吧

再來個腿控福利好了

從750 P2的模組子板設計上可以看出一點：EVGA對玩家線材需求是非常理解的，作為750W中瓦數產品，面對目前市面上RYZEN2000系列CPU和英特爾最新八核的9700K和9900K平臺，在超頻下重載超200W功耗是家常便飯的情況下，提供雙8PIN CPU供電接口甚至可以用體貼來形容了。

雙8PIN CPU供電口和4組VGA供電口

而提供4組PCIE供電接口也非常充裕，相對于某些高功耗的顯卡，比如AMD的vega系列，滿足一條線對應一個口的高功耗負載情況。

ECO低負載風扇停轉開關

說到這個ECO開關，其實EVGA 750 P2的這個設計安裝在電源倉設計的機箱會存在一定程度的不便利問題，ECO開關處于電源模組版面正面，如果在裝機完成的狀態下切換，在電源倉設計的機箱里就要拆掉側板來切換，相對會有點麻煩，而這一設計在EVGA G3上做了改變，把ECO開關設置在電源尾部。

線材特寫

相對于其他全模組電源來說，EVGA 750 P2的線材做得是非常到位的，在線徑方面，+12V線材使用了16AWG線材增強，而線材本身非常軟熟，加上編織網包裹下，在裝機過程中理線難度較低，而線材本身的熱縮管上有硬硬的一顆東西，似乎EVGA在P2的線材上進行了補焊電容的增強濾波和遠端性能，管家手邊沒有萬用表確認，入手過玩家可以自己測量一下。

編織網特寫

16AWG線材

750 P2的線材接頭插件方面也做得不錯，接頭正面會寫著這接頭的用途，避免玩家插錯接口，同時每個接頭插件都有UL認可等級標識，保證安全可靠。

線材插頭正面

背面帶有UL認可等級標識

說到EVGA的產品，我想熟知EVGA品牌的玩家都知道，他們家的產品對品牌很講究，什么產品都會附贈一大堆logo和海報之類的，附贈品挺豪華的說，而正如之前說過的那樣，這款750 P2的附件也非常有趣，尤其是線材收納包和電源運作檢測的小玩具。

線材收納包

這個線材收納包看上去并不大，實際上它卻能把所有線材收進去，四四方方的，看著感覺挺有意思的。

還真的能全塞進去= -

電源檢測用的小玩意

其實就是短接啦

相信熟悉電腦維修排錯的玩家應該知道，電源是否損壞的拍錯主要是通過短接24PIN接口中的綠色和黑色線實現，一般靠一顆回形針就可以，但是開機時候不小心碰到可能會出現觸電等問題，而EVGA的這個小工具就是通過塑料殼保護來實現短接檢測，安全方便不少。

拆解部分

正所謂放棄保修玩?zhèn)€爽，不拆開看看總是不過癮的，尤其是電源和固態硬盤這種黑盒子類產品，鐵殼里究竟是啥總會讓人好奇，既然東西那么可靠，拆來分享一下吧。

電源內部一覽

從EVGA 750 P2的內部結構看來，基本可以肯定是來自振華superflower下的leadex方案，該方案為APFC+半橋LLC諧振+同步整流+DC2DC，PCB做了黑化處理，一些做工細和用料相對于原版更好，頗有高端范兒，而leadex方案以極高轉換效率和可靠性而著稱，算是近年來較為先進的方案，通過內部結構調整，該結構最高可以做到1600瓦的鈦金牌。

AC開關與接口

750 P2的AC開關和接口是做在一塊小PCB上的，EMI電路設計在電源PCB上，結構非常完整，沒有啥貓膩。

大多數玩家唯一會看的主電容

750 P2的主電容是來自尼吉康CE 105℃大電容，具體規格為680μF/400V。

PFC電感特寫

750 P2電源的+5V與+3.3V使用DC to DC設計，每一路為4顆MOS管，上下橋各兩顆，MOS管上還有專門設計的散熱片。

DC2DC部分特寫

+12V同步整流電路中使用大量日化電解電容進行濾波

在散熱風扇方面，750 P2使用來自Globe Fan的散熱風扇，型號為RL4Z B1402512HH，規格為DC 12V 0.50A，雙滾珠軸承設計，直徑為140mm。

RL4Z B1402512HH

相對于管家早年入手的振華leadex，EVGA的750 P2無論在用料還是做工方面都有所提升，尤其是齊齊整整的日化電容簡直能用豪華來形容，反觀原版的振華leadex部分電容還是來自Capxon。

總結：實力過硬的信仰牌白金電源

作為一款歐美信仰品牌旗下的白金牌電源產品，EVGA SUPERNOVA 750 P2確實有很多過人之處，全日系電容的豪華用料，搭配來自振華的leadex方案+全模組接口以及編織網包裹的16AWG柔軟線材，加上青出于藍勝于藍的做工和用料，比原版leadex還要強，真的要管家雞蛋里面挑骨頭的話，大概也就ECO靜音開關設置在模組版上有點小麻煩，就總的來說，管家覺得750 P2可以算得上是玩家電源的標桿。
