大家好，我是小帆。

本期投稿為麥克納姆輪的第二期，也有視頻演示，詳情見我主頁。

上期投稿我們做了如圖所示的內容。

本期視頻對輥子的基本尺寸進行優(yōu)化，并繪制輪輞。

第一步：

我們刪除陣列，重新對輥子的參數進行調整。

其中3D草圖1對L的尺寸調整為35mm。如圖所示

第二步：

同時對輥子的長度由上期視頻的15mm調至30mm。兩次曲面填充后的單個輥子如圖所示

第三步：

在右視基準面上繪制如下草圖，用旋轉凸臺命令生成麥克納姆輪的輪輞初始結構。其中輪輞外圓直徑為59mm，比麥克納姆輪理論外圓小1mm。軸心孔的直徑為22mm。

第四步：

以3D草圖1的中心軸線進行凸臺旋轉，不合并結果，得到如下實體。

第五步：

新建一個可以剖切輥子的基準面2，并利用側影輪廓線轉換實體引用得到輥子的外輪廓。并作為構造線。如圖

第六步：

作對兩側輪輞旋轉切除用的草圖，向外等距第五步的草圖0.5mm。并繪制出中心實線。如圖

第七步：

執(zhí)行旋轉切除命令，切割輪輞實體。隱藏掉不必要的草圖和基準面，如圖

第八步：

對輥子進行開軸承階梯孔和光軸通孔，在基準面2上作圖，如圖

第九步：

旋轉切除后，對輥子進行端面倒圓角，圓角大小0.3mm。剖視效果如圖

第十步：

圓周陣列輥子。如圖

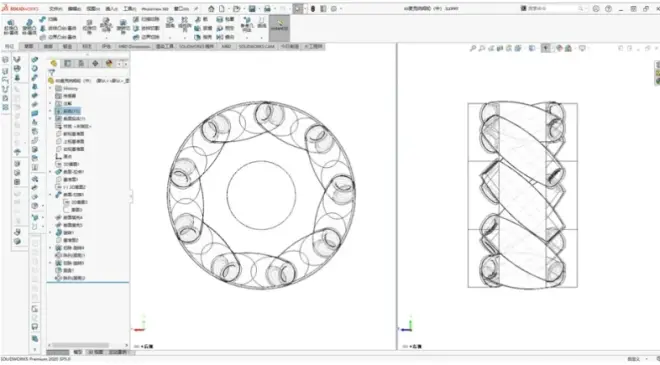

以線架圖模式顯示，最終效果如圖

本期內容就到這里了，下一期我們優(yōu)化麥輪及繪制麥輪的其他配件。

如編輯有錯誤請聯系，歡迎大家留言探討。

圖紙鏈接

鏈接：https://pan.baidu.com/s/1sB1DCkJHI9NsB4YuMOmRPA?pwd=32km?

提取碼：32km?

我是小帆，我們下期再見。
