【科普】閃閃的紅星——蘇聯鐵道部VL80K型和VL80T型電力機車
文章作者：FOREVER CHANGZHENSKY（ACFUN、BILIBILI、百度、頭條、微博和知乎昵稱：寧柳跨越）
POUR NOUS TOUS
為了我們大家
縮寫提示
蘇聯俄羅斯聯邦諾沃切爾卡斯克電力機車廠在文中簡稱“NEVZ”⑴。
本文屬于正經科普文章，資料及圖片來源于相關技術資料，不作為商業使用，如有侵權請及時聯系刪除之。
請大家理性討論，不要在評論區干些不該干的事！如見有引戰性評論，將采取必要措施處置之！
由于筆者精力和能力限制，在整理資料時恐有錯漏，也請諸位讀者糾正指教，謝謝合作！
資料參考來源
《蘇聯ВЛ80系列電力機車》，佚名 著，《電力機車技術》1980年11期，第45頁~第49頁
《Электровозы серии ВЛ80 и их разновидности с коллекторными тяговыми электродвигателями》，V·A·拉科夫 著，《Локомотивы Отечественных железных дорог 1956-1975 гг.》，95頁~109頁
《Грузовые электровозы? ВЛ80Т, ВЛ80С, ВЛ80Р》，V·A·拉科夫 著，《Локомотивы и моторвагонный подвижной состав железных дорог Советского Союза 1976-1985 гг.》，9頁~17頁
《Электровоз ВЛ80к》：https://poezdvl.com/vl80k/index.html
《Электровоз ВЛ80Т》：https://poezdvl.com/vl80t/index.html
概述
VL80K型電力機車是NEVZ于1963年成功研制并批量生產的一款干線貨運電力機車，同時也是VL80型電力機車家族中第一款批量生產的分支車型。
為了提高機車的平均運行速度和牽引噸位，NEVZ與全蘇電力機車研究與設計院和莫斯科動力工程學院合作，在VL80K型電力機車的基礎上，于1967年研制了具有電阻制動的VL80T型電力機車。
背景
1958年10月，蘇聯鐵道部決定對西伯利亞鐵路的馬林斯克—克拉斯諾亞爾斯克—濟馬區段改造為交流電氣化鐵路。為了滿足交流電氣化鐵路的貨運需要，蘇聯鐵道部還需要一種新型大功率干線貨運電力機車。為此，NEVZ開始在VL60型電力機車的基礎上，開發研制雙節八軸的大功率交流電力機車。
1961年9月，NEVZ試制了首組原型車——N8O-001號機車，到同年年底又試制了2組機車——N8O-002號、N8O-003號。N8O型電力機車由兩節完全相同的四軸機車連接而成，每節機車上安裝一臺主變壓器和引燃管整流器。值得注意的是，N8O型電力機車采用了與VL62型電力機車相同的變壓器高壓側調壓開關來實現調速控制，而非VL60型電力機車的低壓側調壓。1962年6月諾沃切爾卡斯克事件后，3組N8O型電力機車自1963年1月起改稱為VL80V型⑵。但由于當時高壓側調壓的一些可靠性問題，這些機車較少投入實際運用。
1962年下半年，NEVZ試制了2組N81型電力機車——N81-001號和N81-002號，后改稱為VL80型電力機車——VL80-004號和VL80-005號。與最初的N8O型電力機車相比，N81型電力機車的司機室外觀與VL60型電力機車完全相同，并改用了與VL60型電力機車相同的變壓器低壓側調壓方式，而引燃管整流器則仍然與N8O型電力機車一致。
然而，引燃管整流器的缺點也很明顯：液體冷卻系統過于笨重，工作溫度過低（約35 °C）。隨著電力電子技術的發展，大功率半導體器件的生產和應用漸趨成熟。NEVZ于1961年試制了1臺裝用硅整流器的VL62型電力機車，與此同時批量生產同樣裝用硅整流器VL60K型電力機車。
VL80K型（ВЛ80К）
1963年，NEVZ試制了1組裝用硅整流器的VL80型電力機車——VL80K-015號機車。VL80K-015號機車安裝2臺額定容量為4630 KV·A的OCR-5000/25V型主變壓器，以及4臺采用橋式整流電路的VUK-4000型硅整流器。硅整流器每1段橋臂有12個并聯支路，每個支路由8個串聯連接的VKD-200-4型二極管組成，每臺整流器使用384個二極管。
VL80K-015號機車采用低壓調壓開關進行有級調壓，具有33個調壓級位以及3個磁場削弱級。為了使調壓時不斷開電路和限制繞組短路電流，機車采用了過渡電抗器進行級位轉換。但過渡電抗器亦帶來經濟運行級少和調壓開關開斷電流大等缺點，機車只有9個經濟運行級。
196*4年3月至4月，VL80K-015號機車在全蘇鐵道運輸科學研究院謝爾賓卡環形鐵道試驗基地完成了牽引性能試驗，隨后配屬東西伯利亞鐵路局投入運用考核。同年6月，VL80K型電力機車開始投入大批量生產。

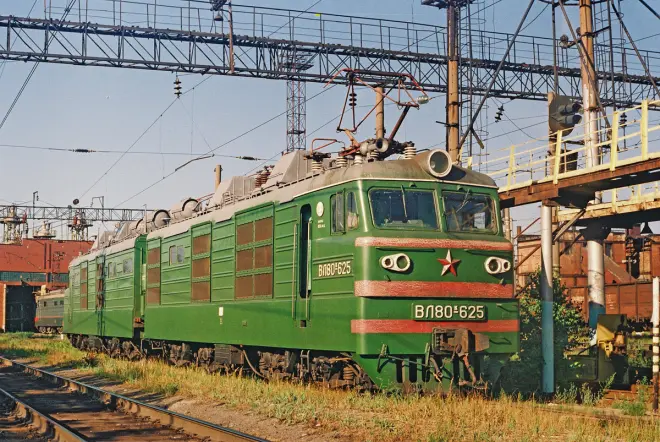

196*4年出廠的VL80K-037號機車試驗采用具有搖枕懸掛的轉向架，懸掛系統總靜撓度增加到131毫米（轉向架57.6 mm，搖枕73.4 mm），使機車構造速度進一步提高到120 km/h；從1970年制造出廠的VL80K-625號機車起，VL80K型電力機車每端副燈由2個可以同時發出白光和紅光的大副燈，改為2個集合警戒紅燈和行車白燈（各1個）的組合式副燈。
至1971年停產為止，NEVZ共生產了695組VL80K型電力機車⑶；而196*4年6月之前小批量生產、并裝用引燃管整流器的20組VL80型電力機車，后來在大修過程中陸陸續續改裝用硅整流器，成為VL80K型電力機車。
至1976年1月1日，蘇聯鐵道部有715組VL80K型電力機車，分布于北高加索局（92組）、東南局（273組）、伏爾加局（129組），以及東西伯利亞局（221組）。目前，俄羅斯鐵路已無VL80K型電力機車運用；烏克蘭鐵路尚有VL80K型電力機車運用，分布于西南局、南方局管內交流電氣化區段。
VL80T型（ВЛ80Т）
由于VL80K型電力機車并沒有動態制動功能，列車僅依靠踏面制動來減速，造成了較大的閘瓦損耗。盡管NEVZ很早就在裝用引燃管整流的VL60R型電力機車上試驗再生制動，但由于功率因數和可靠性等原因而未被廣泛采用。
為了提高機車的平均運行速度和牽引噸位，NEVZ與全蘇電力機車研究與設計院和莫斯科動力工程學院合作，在VL80K型電力機車的基礎上，于1967年研制了具有電阻制動的2組VL80T型電力機車⑷——VL80T-158號和VL80T-159號。
這2組VL80T型機車依然裝用NB-418K型牽引電動機、VUK-4000T型硅整流器和其他部件，但由于需要安裝制動電阻及其通風系統，機車車體結構略有變化；而為了增加搖枕懸掛轉向架的使用經驗，這2組VL80T型機車安裝了與VL80K-037號機車相同的轉向架。
VL80T型電力機車在電阻制動模式下，牽引電動機電樞繞組與牽引供電電路斷開，牽引電動機變?yōu)樗麆畎l(fā)電機運轉，勵磁電流由晶閘管控制器調節，使機車能在較大速度范圍內均勻地調節制動力，而牽引電動機所發出的電能供給制動電阻。自動控制系統能夠使列車在下坡道上按設定速度運行，并自動分配電阻制動和空氣制動的制動力。
1970年，NEVZ試制了了18組VL80T型電力機車——VL80T-702號~VL80T-719號，并于1971年從VL80T-752號機車起開始批量生產。從VL80T-753號機車開始（VL80T-758號機車除外），每組機車兩端的組合式副燈安裝外罩；而從1975年1月制造出廠的VL80T-1004號電力機車開始，每組機車增加搖枕懸掛。
到1980年停產時，NEVZ共計制造了1072組VL80T型電力機車⑸。蘇聯解體后，VL80T型電力機車歸俄羅斯鐵路、哈薩克斯坦國家鐵路以及烏克蘭鐵路所有。
改造：烏克蘭鐵路VL40U型（ВЛ40У）
蘇聯解體后，烏克蘭鐵路繼承了其發達的鐵路網絡，然而由于資金不足，鐵路運輸設備狀況急劇老化，而機車車輛的生產制造也基本處于停滯的狀態。在20世紀90年代末，烏克蘭鐵路開始面臨客運電力機車短缺的困難，當原有的VL60PK型電力機車逐步超過服務期限而報廢后，烏克蘭鐵路急需其他機車作為替代。為此，扎波羅熱電力機車修理廠和利沃夫機車修理廠于2004年將部分VL80T型電力機車改造為50臺⑹單節四軸客運VL40U型電力機車。
VL40U型電力機車仍保持沿用原有的主要電氣設備，包括了硅整流器、低壓側調壓開關和串勵脈流牽引電動機，但拆除了電阻制動裝置。兩家修理廠改造后的VL40U型機車在車體外觀上差異明顯，扎波羅熱廠仿制了ChS8型電力機車的車體外形，而利沃夫廠則仿制了VL65型電力機車的外形。
VL40U型電力機車在平道表現良好，甚至被用于牽引貨運列車；但在坡道牽引15~20節不等編組的旅客列車，反而吃力。結果，烏克蘭鐵路依然有VL80T型電力機車用于牽引旅客列車。
改造：哈薩克斯坦鐵路VL80TK型（ВЛ80ТК）
阿特巴薩爾電力機車修理廠至少將2組VL80T型電力機車進行現代化改造，交付哈薩克斯坦國家鐵路。改造后的機車被改稱為VL80TK型。
技術數據表
后記
NEVZ于20世紀60年代相繼推出的VL80K型和VL80T型電力機車，成為當時蘇聯鐵道部的交流電力機車主力車型。然而，這兩款電力機車從設計之初不僅沒有再生制動，還沒有機車重聯運行控制系統，無法實現重聯運行。為此，NEVZ于1968年研制并于1974年批量生產采用晶閘管相控和再生制動的VL80R型電力機車；后1979年研制了具有機車重聯運行控制系統的VL80S型電力機車。
注釋
⑴俄語：Новочеркасский электровозостроительный завод。
⑵“V”代表高壓側調壓（высоковольтного регулирования）。
⑶原裝VL80K型電力機車車號為：015號、026號~157號、160號~215號、217號~237號、239號~299號、301號~617號、625號~660號、662號~701號，和720號~750號。
⑷“T”代表電阻制動（реостатное торможение）。
⑸VL80T型電力機車車號為：158號~159號、618號~620號、623號~624號、702號~719號、752號~1128號、1131號~1499號，和1801號~2101號。其中，VL80T-158號~VL80T-159號、VL80T-618號~VL80T-620號，以及VL80T-623號~VL80T-624號機車于1973年到1974年間被改造為VL80K型電力機車。
⑹一說80臺。
完稿時間：2020年9月23日
A0級發表時間：2020年9月23日
A1級修改時間：2022年4月22日
