1. 機器人定位裝置的構建

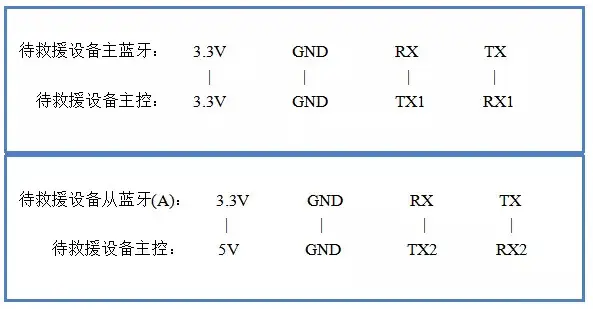

? ? ? ?按照上面的針腳使用杜邦線將救援機器人定位裝置的主從藍牙連接到主控板上，注意錯誤的連接會導致模塊損壞。

2. 機器人位置的獲取與發送

(1) 在機器人定位裝置的控制板中燒錄以下程序（robot.ino）

（2）在中控臺的主控板中燒錄以下程序（master.ino）

（3）在待救援定位裝置的控制板中燒錄以下程序（human.ino）

（4）把定位裝置安裝在救援機器人身上

（5）依次開啟信號塔、待救援定位裝置、機器人定位裝置、中控臺的電源，中控臺的OLED屏幕上即可同時顯示待救援者和機器人的坐標值（注：中控臺的電源必須最后打開）。

（6）控制救援機器人移動，可看到機器人的定位坐標隨著它的移動而變化。

? ? ? ?接下來就可以控制機器人向待救援目標前進了。如果再給救援機器人增加一套WiFi視頻遙控的功能（請參考斜三角履帶機械臂小車【https://www.robotway.com/h-col-155.html】），就可以構建出一套完整的機器人救援場景模型了。

3. 資料下載

資料內容：

①雙目標顯示-例程

②藍牙配置說明.txt

資料下載地址 https://www.robotway.com/h-col-167.html

想了解更多機器人開源項目請關注機器譜網站https://www.robotway.com
