隨著技術的高速發展，酒店客戶對無線上網的需求越來越強烈，入住酒店除了居住、休閑、餐飲之外，網絡也成了不可缺少的一部份?？腿藥е鴌pad平板電腦、筆記本電腦、智能手機入住，在酒店大堂、會議室、餐廳、咖啡廳都要求隨時隨地上網瀏覽，酒店無線覆蓋并提供WIFI上網已經成為酒店最基本的服務功能之一。

一.情況分析

客戶是一家快捷酒店，原有客房102間，共有六層。原本使用的是主路由+普通交換機+普通路由器的方案，但是隨著時間的推移，現有的網絡條件已不能滿足日益增長的網絡需求。后來客戶自己采購了，路由器1臺TP 6120G，網管交換機1臺TP SG3226和無線AP102臺 300I-DC，無線控制器，自己升級了網絡系統。升級后網絡構架

升級后網絡白天無異常，但是到晚上就會出現上不去網，掉線的現象。

所以客戶請我們過去優化網絡。

整改前客戶主設備圖

主要問題：

1.設備凌亂不堪，線路標示不清。

2.局域網充斥著大量廣播風暴，未劃分VLAN。

二.改造方案

對網絡進行VLAN劃分，針對設備情況，另外劃分三個VLAN，酒店每兩層一個VLAN.控制器和服務器保留在原VLAN1中.

1，對路由器TP 6120G進行端口VLAN劃分

路由器>基本設置>VLAN設置

添加三個VLAN分別是VLAN20，VLAN30，VLAN40，保留VLAN1，192.168.10.1

接口對應分別是2,3,4，IP地址為192.168.20.1；192.168.30.1；192.168.40.1

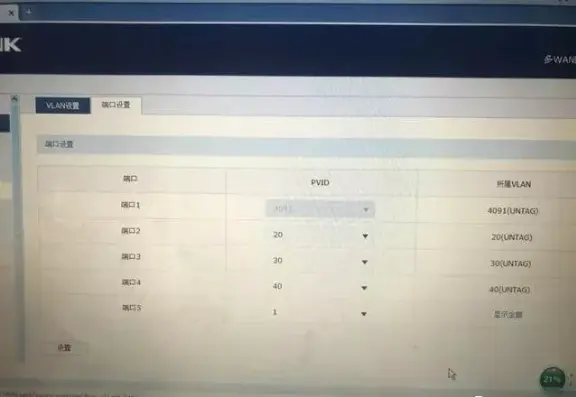

端口設置

路由器>對象管理>地址管理，增加對應的三個網段

地址

路由器開啟對應的DHCP服務

設置NAPT（默認VLAN互通）

設置成隔離

2.二層網管交換機TP SG3226設置

新增三個VLAN20，30，40端口為1-4,5-8,9-12，端口類型為ACCESS，出口規則為UNTAG（不再詳解）

3.無線控制器設置

設置無線名稱和加密方式。更改WEB登錄IP地址，根據AP數量劃分合理的網段。添加對應的VLAN ID范圍

AP IP地址為防止和主路由VLAN1 192.168.10.1網段沖突，建議另外設置一個網段,本設置無另外設備，所以無需更改。

設置路由器DHCP服務中VLAN1.20.30.40 option60>TP-LINK和option138>AC地址192.168.10.253

此處為必填，否則無線控制器（AC）無法發現AP
