你是否有遇到過以下情況?

1. 生產車間主要以PDF/DWG圖紙作為最后交付的文檔;二維圖紙不夠直觀，不利于管理與溝通

2. 二維工程圖(創建、澄清、管理)的過程當中，會占用了工程和制造部門大量時間

3. 二維圖紙和三維模型之間數據沒有關聯，發生設計出錯就需要進行返工，這就會降低生產效率

那么今天給各位簡單的介紹一個工具,它可以直接在模型上進行尺寸標注，不需要生成二維圖紙從而減少遇到上述講到的情況，即SOLIDWORKS MBD-基于模型的定義

SOLIDWORKS MBD提供一個集成的無紙化解決方案，定義、組織和發布3D產品的制造信息，使各個環節中的每一位工作人員都能正確理解設計意圖。SOLIDWORKS MBD模型包含產品制造信息PIM，以此來表達產品的幾何形狀、尺寸、公差、基準、注釋等GD&T信息。接下來就使用一個模型來給各位介紹如何使用SOLIDWORKS MBD。

使用SOLIDWORKS MBD的工作過程分為三部分，定義、組織、發布，首先我們?cè)赟OLIDWORKS里面我們先打開一個模型，然后打開MBD的選項卡(擁有MBD工具才能使用)

在工具欄切換到MBD，我們就使用上面的這些選項來完成定義、組織、發布的三個過程。

一：定義過程

首先是定義，可以選擇為自動或手動添加尺寸。自動添加尺寸可以選擇自動尺寸方案

點擊之后，我們選擇需要的設定、基準點選擇(選擇一至三個基準)、范圍(所有特征：簡單或一個基準的零件，所選特征：多個基準或復雜的零件)。

選擇完成之后，點擊確定，將會對所選擇的基準和特征自動生成尺寸信息。

二：組織過程

創建尺寸之后，我們進入組織部分。組織即添加需要的3D視圖，我們切換文件窗口到3D視圖，然后點擊捕獲3D視圖

在打開的選項中，可以修改視圖名稱、配置、顯示狀態和所要包含的注解視圖，然后點擊確定。

在3D視圖窗口就顯示了一個我們剛才所捕獲的視圖。那么在捕獲3D視圖時選擇的注解視圖有什么用處呢?注解視圖在我們創建模型零件的時候就已經做好了，在MBD里，我們通過選擇注解視圖來定向并顯示視圖的注解。接下來我們就選擇一個注解視圖定向并手動創建尺寸。

選擇Right注解視圖，并點擊位置尺寸，通過選擇面-面的方式來手動生成尺寸。

對于一些圓角和倒角，可以選擇使用大小尺寸

點擊大小尺寸，選擇圓角，便會生成尺寸

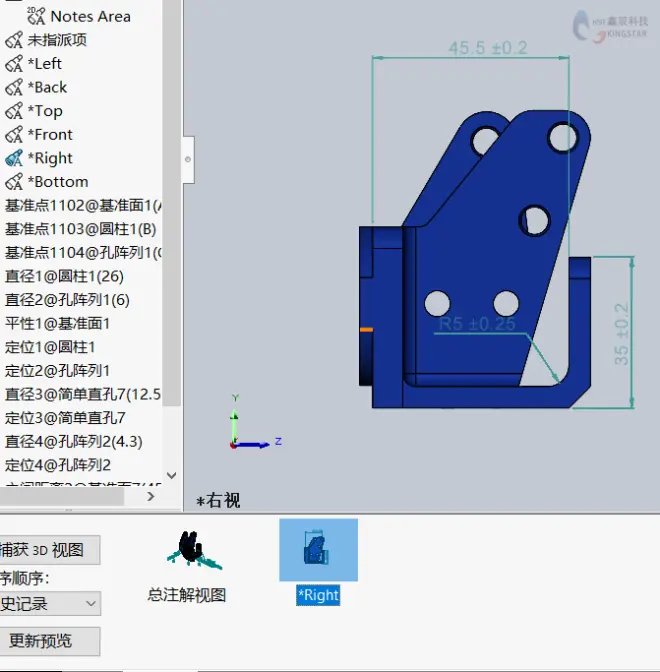

創建完成我們需要的尺寸之后，我們同樣進行捕獲視圖，，在注解視圖選項里我們就只選擇*Right，因?yàn)槲覀兌ㄏ虻淖⒔庖晥D就是*Right，確定之后在3D視圖窗口就看到*Right3D視圖了

我們可以自由切換這些3D視圖，同時也可以使用這些方式創建其他的3D視圖，當然，我們還可以在模型上添加表面粗糙度符號、注釋、表格等，這里就不一一展示了，各位工程師可自行去探索發現。

三：發布過程

接著就到了發布的過程，發布通過制作一個模板，把組織過程中捕獲的3D視圖發布到 3D PDF。我們點擊3D PDF模板編輯器，選擇制作一個符合需求的模板，這里是一個已經制作好的模板

完成之后我們點擊出版到3D PDF，選擇我們制作好的模板，添加捕獲的3D視圖，然后確定，就會生成一份3D PDF文件

在3D PDF文件里，可以自由的拖動旋轉模型來查看創建的尺寸信息以及添加的3D視圖，如果有添加注釋的話也可以看到這些注釋。

這就是使用SOLIDWORKS MBD的三個過程。我們也可以使用這份3D PDF進行交付，讓工作人員可以清晰的知道模型的尺寸信息，同時，我們也不需要在制作過多的二維圖紙，避免遇到上述提到的問題。也希望這次的介紹能給各位工程師們?cè)诠ぷ魃蠋?lái)幫助!
