【譯】DirectX 12 簡明入門教程
RYHarrison
編程/攝影/翻譯
原文鏈接：https://alain.xyz/blog/raw-directx12
作者：Alain Galvan
本文將介紹如何編寫一個簡單的 Hello Triangle DirectX 12 應用程序。DirectX 12 是最新的底層圖形 API，用來編寫 Windows 應用程序，支持光線追蹤、計算、光柵化等特性。
Github倉庫
下載范例
書
DirectX 12是微軟專有計算機圖形 API 的最新版本，用于 Windows 和 Xbox 平臺。與 Vulkan、Apple Metal 和 WebGPU 等較新的圖形 API 一樣，DirectX 12旨在讓開發者可以更接近 GPU 的底層架構，從而能開發出不再復雜、運行更快的驅動程序。這意味著應用程序開發者能直接創建管線狀態，指定使用隊列執行哪些命令，并能選擇使用多線程來構建這些數據結構。
DirectX 專注于實時渲染，因此專為游戲開發人員和計算機輔助設計（CAD）軟件工程師而設計。作為計算機圖形 API 的行業標準，幾乎所有兼容的硬件都能對 DirectX 提供強大支持，使它成為商業項目的標準。
從?Marmoset Toolbag、Adobe PhotoShop、Unreal Engine?等三維或圖像創作軟件，再到像 Activision Blizzard 的?OverWatch?和?Call of Duty、Epic 的?Fortnite?的商業游戲、以及 Valve 的?Steam?上的絕大多數游戲等等，DirectX 這個圖形 API 是最受歡迎并且無處不在，盡管它對某些平臺不兼容。
當然，這并不是說 DirectX 在 3D 渲染之外的領域沒有用途。Google Chrome?使用 DirectX 渲染 HTML 和 SVG 元素。Tensorflow 采用了?DirectX 12 后端為使用 DirectML 執行機器學習提供支持。采用計算管線（compute pipeline）的 GPGPU 計算可以執行各種工作負載，包括物理仿真、構造 BVH 等等。
DirectX 12 目前支持以下設備：
Windows 7 - 11（Windows 7 可以通過微軟的?D3D12 On 7?部分支持DirectX 12）
?? Xbox One - Xbox Series X/S
雖然 DirectX 12 的官方語言或許是 C 和 C++，但還有不少語言同樣支持 DirectX 12：
C
C++
C#
Rust（借助?dx-sys）
我已經準備了一個Github倉庫，其中包含入門所需的一切內容。我將用 C++ 介紹一個 Hello Triangle 應用程序，這個程序使用了光柵圖形管線創建三角形并將它渲染到屏幕上。
安裝
首先安裝：
Git
CMake
集成開發環境（IDE），比如 Visual Studio、XCode，或者是編譯器，比如 GCC
然后在任何終端（如 VS Code 的集成終端）中，輸入以下內容。
# ? Clone 代碼倉git clone https://github.com/alaingalvan/directx12-seed --recurse-submodules# ? 定位至文件夾cd directx12-seed# ? 如果你忘記了 `recurse-submodules` ，你始終可以運行:git submodule update --init# ? 創建一個 build 文件夾，并將你的項目文件存放在里面：# ?? 在 Windows 上構建 Visual Studio 64位版本的解決方案cmake . -B build -A x64# ? 在 Mac OS 上構建 XCode 項目cmake . -B build -G Xcode# ? 在 Linux 上構建 .make 文件cmake . -B build# ? 適用在任何平臺上進行構建cmake --build build
概述
DirectX 12 的開發文檔建議使用ComPtr<T>來作為std::shared_ptr<T>的替代，這樣做的好處是可以更好地調試，更容易初始化 DirectX 12 的數據結構。
無論你是否選擇使用ComPtr<T>，使用 DirectX 12 渲染光柵圖形的步驟與其他現代圖形 API?非常相似：
初始化 API：創建
IDXGIFactory?、IDXGIAdapter、ID3D12Device、ID3D12CommandQueue、ID3D12CommandAllocator、ID3D12GraphicsCommandList?。設置幀后臺緩沖：為后臺緩沖區創建
IDXGISwapChain、ID3D12DescriptorHeap，為ID3D12Resource后臺緩沖區渲染目標視圖，創建ID3D12Fence以檢測幀何時完成渲染。初始化資源：創建三角形數據，例如
ID3D12Resource頂點緩沖區、ID3D12Resource索引緩沖區等，創建ID3D12Fence以檢測上傳到 GPU 內存的時間。加載著色器ID3DBlob、常量緩沖區ID3D12Resource及其ID3D12DescriptorHeap，描述使用ID3D12RootSignature可以訪問哪些資源，并構建ID3D12PipelineState編碼指令：向
ID3D12GraphicsCommandList編寫你希望執行的管線指令，確保將ResourceBarrier放在適當?shù)奈恢谩?/p>渲染：更新 GPU 常量緩沖區數據（Uniforms），使用
ExecuteCommandLists將命令提交至ID3D12CommandQueue，Present交換鏈，然后等待下一幀。銷毀：使用
Release()來銷毀正在使用的數據結構，或者使用ComPtr<T>對數據結構解除分配。
下面我將對?Github 倉庫中代碼片段進行解釋，省略了某些部分，并且成員變量 （mMemberVariable） 內聯聲明，不帶前綴m，以便你可以更容易地分辨它們的類型，這里給出的示例代碼可以獨立運行。
創建窗口（Window Creation）
我們使用?CrossWindow?（譯者注：原文給出的鏈接失效了，可以從這個?github倉庫?來訪問）來創建支持跨平臺的窗口。創建 Win32 窗口并對其進行更新，操作非常簡單：
#include "CrossWindow/CrossWindow.h"#include "Renderer.h"#include <iostream>void xmain(int argc, const char** argv){
? ?// ?? 創建窗口 ? ?xwin::WindowDesc wdesc;
? ?wdesc.title = "DirectX 12 Seed";
? ?wdesc.name = "MainWindow";
? ?wdesc.visible = true;
? ?wdesc.width = 640;
? ?wdesc.height = 640;
? ?wdesc.fullscreen = false;
? ?xwin::Window window;
? ?xwin::EventQueue eventQueue;
? ?if (!window.create(wdesc, eventQueue))
? ?{ return; };
? ?// ? 創建一個渲染器 ? ?Renderer renderer(window);
? ?// ? 引擎循環 ? ?bool isRunning = true;
? ?while (isRunning)
? ? ? ?{
? ? ? ? ? ?bool shouldRender = true;
? ? ? ? ? ?// ?? 更新事件隊列 ? ? ? ? ? ?eventQueue.update();
? ? ? ? ? ?// ? 事件迭代: ? ? ? ? ? ?while (!eventQueue.empty())
? ? ? ? ? ? ? ?{
? ? ? ? ? ? ? ? ? ?// 更新事件 ? ? ? ? ? ? ? ? ? ?const xwin::Event& event = eventQueue.front();
? ? ? ? ? ? ? ? ? ?// ? 響應窗口改變大小: ? ? ? ? ? ? ? ? ? ?if (event.type == xwin::EventType::Resize)
? ? ? ? ? ? ? ? ? ?{
? ? ? ? ? ? ? ? ? ? ? ?const xwin::ResizeData data = event.data.resize;
? ? ? ? ? ? ? ? ? ? ? ?renderer.resize(data.width, data.height);
? ? ? ? ? ? ? ? ? ? ? ?shouldRender = false;
? ? ? ? ? ? ? ? ? ?}
? ? ? ? ? ? ? ? ? ?// ? 響應窗口關閉: ? ? ? ? ? ? ? ? ? ?if (event.type == xwin::EventType::Close)
? ? ? ? ? ? ? ? ? ?{
? ? ? ? ? ? ? ? ? ? ? ?window.close();
? ? ? ? ? ? ? ? ? ? ? ?shouldRender = false;
? ? ? ? ? ? ? ? ? ? ? ?isRunning = false;
? ? ? ? ? ? ? ? ? ?}
? ? ? ? ? ? ? ? ? ?eventQueue.pop();
? ? ? ? ? ? ? ?}
? ? ? ? ? ?// ? 更新可視化部分 ? ? ? ? ? ?if (shouldRender)
? ? ? ? ? ?{
? ? ? ? ? ? ? ?renderer.render();
? ? ? ? ? ?}
? ? ? ?}}
如果你想替代 CrossWindow，可以使用其它庫，比如 GLFW，SFML，SDL，QT，或者直接調用 Win32 或 UWP API 接口。
初始化 API Initialize API）
工廠（Factory）
工廠是 DirectX 12 API 的入口，它允許你查找那些支持 DirectX 12 命令的適配器（譯者注：可以理解為顯卡）。
你還可以在工廠附近創建一個調試控制器（Debug Controller），它可以啟用 API 使用情況驗證。這只能在 debug 模式中使用。
參考：IDXGIFactory7
// ? 聲明 DirectX 12 句柄（Handle）IDXGIFactory4* factory;ID3D12Debug1* debugController;// ? 創建 FactoryUINT dxgiFactoryFlags = 0;#if defined(_DEBUG)// ? 創建一個 Debug Controller 來追蹤錯誤ID3D12Debug* dc;ThrowIfFailed(D3D12GetDebugInterface(IID_PPV_ARGS(&dc)));ThrowIfFailed(dc->QueryInterface(IID_PPV_ARGS(&debugController)));debugController->EnableDebugLayer();debugController->SetEnableGPUBasedValidation(true);dxgiFactoryFlags |= DXGI_CREATE_FACTORY_DEBUG;dc->Release();dc = nullptr;#endifHRESULT result = CreateDXGIFactory2(dxgiFactoryFlags, IID_PPV_ARGS(&factory));
適配器（Adapter）
Adapter 提供了有關 DirectX 設備物理屬性的信息。你可以查詢當前 GPU 的名稱、制造商、顯存容量以及其它更多信息。
有兩種類型的適配器：軟件適配器和硬件適配器。微軟 Windows 系統總是會包含一個基于軟件層面的DirectX 實現，讓你可以在沒有專用硬件（如獨立或集成 GPU ）的情況下使用 API 。
參考：IDXGIAdapter4
// ? 聲明句柄IDXGIAdapter1* adapter;// ? 創建 Adapterfor (UINT adapterIndex = 0;
? ? DXGI_ERROR_NOT_FOUND != factory->EnumAdapters1(adapterIndex, &adapter);
? ? ++adapterIndex){
? ?DXGI_ADAPTER_DESC1 desc;
? ?adapter->GetDesc1(&desc);
? ?// ? 不要選用 Basic Render Driver adapter. ? ?if (desc.Flags & DXGI_ADAPTER_FLAG_SOFTWARE)
? ?{
? ? ? ?continue;
? ?}
? ?// ?? 檢查適配器是否支持 Direct3D 12, 如果支持就選擇它來供程序運行并返回 ? ?if (SUCCEEDED(D3D12CreateDevice(adapter, D3D_FEATURE_LEVEL_12_0,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?_uuidof(ID3D12Device), nullptr)))
? ?{
? ? ? ?break;
? ?}
? ?// ? 否則的話，不再使用這個迭代器 adapter，所以要進行釋放 ? ?adapter->Release();}
設備（Device）
設備是 DirectX 12 API 的主要入口點，可用來訪問 API 的內部。這是訪問重要數據結構和函數（如管線、著色器 blob、渲染狀態、資源屏障等）的關鍵。
參考：IDXGIDevice4
// ? 聲明句柄ID3D12Device* device;// ? 創建 DeviceThrowIfFailed(D3D12CreateDevice(adapter, D3D_FEATURE_LEVEL_12_0,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?IID_PPV_ARGS(&device)));
調試 DirectX 創建的數據結構可能非常困難。而一個 Debug Device 對象允許你使用 DirectX 12 的調試模式。這樣，你將能夠防止數據泄露，或者能驗證程序是否正確創建或使用 API。
參考：ID3D12DebugDevice
// ? 聲明句柄ID3D12DebugDevice* debugDevice;#if defined(_DEBUG)// ? 獲取 debug deviceThrowIfFailed(device->QueryInterface(&debugDevice));#endif
命令隊列（Command Queue）
命令隊列讓你可以一次性提交多組 draw call（稱為命令列表 command lists）來按順序來執行命令，從而讓 GPU 保持充分工作并優化執行速度。
參考：ID3D12CommandQueue
// ? 聲明句柄ID3D12CommandQueue* commandQueue;// ? 創建 Command QueueD3D12_COMMAND_QUEUE_DESC queueDesc = {};queueDesc.Flags = D3D12_COMMAND_QUEUE_FLAG_NONE;queueDesc.Type = D3D12_COMMAND_LIST_TYPE_DIRECT;ThrowIfFailed(device->CreateCommandQueue(&queueDesc,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? IID_PPV_ARGS(&commandQueue)));
命令分配器（Command Allocator）
命令分配器讓你可以創建命令列表，你可以在其中定義希望 GPU 執行的功能。
參考：ID3D12CommandAllocator
// ? 聲明句柄ID3D12CommandAllocator* commandAllocator;// ? 創建命令分配器ThrowIfFailed(device->CreateCommandAllocator(D3D12_COMMAND_LIST_TYPE_DIRECT,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? IID_PPV_ARGS(&commandAllocator)));
同步（Synchronization）
DirectX 12 具有大量同步圖元（synchronization primitives），可以告知驅動程序如何使用資源、GPU 何時完成任務等。
圍欄（Fence）能讓程序知道 GPU 在什么時候執行了哪些特定任務，無論是上傳了哪些資源到 GPU 專用內存，還是程序什么時候完成向屏幕的提交（present），都能獲取到這些信息。
參考：ID3D12Fence1
// ? 聲明句柄UINT frameIndex;HANDLE fenceEvent;ID3D12Fence* fence;UINT64 fenceValue;// ? 創建 fenceThrowIfFailed(device->CreateFence(0, D3D12_FENCE_FLAG_NONE,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?IID_PPV_ARGS(&fence)));
屏障（Barrier）能讓驅動程序知道如何在即將提交的命令中使用資源。比如說，程序正在寫入紋理，并且想要將這個紋理復制到另一個紋理（例如交換鏈的渲染附件），這會很有用。
// ? 聲明句柄ID3D12GraphicsCommandList* commandList;// ? 創建 BarrierD3D12_RESOURCE_BARRIER barrier = {};barrier.Type = D3D12_RESOURCE_BARRIER_TYPE_TRANSITION;barrier.Flags = D3D12_RESOURCE_BARRIER_FLAG_NONE;barrier.Transition.pResource = texResource;barrier.Transition.StateBefore = D3D12_RESOURCE_STATE_COPY_SOURCE;barrier.Transition.StateAfter = D3D12_RESOURCE_STATE_UNORDERED_ACCESS;barrier.Transition.Subresource = D3D12_RESOURCE_BARRIER_ALL_SUBRESOURCES;commandList->ResourceBarrier(1, &barrier);
交換鏈（Swap Chain）
交換鏈能處理交換和分配后臺緩沖區，用來顯示正在渲染到給定窗口的內容。
// ? 聲明數據變量unsigned width = 640;unsigned height = 640;// ? 聲明句柄static const UINT backbufferCount = 2;UINT currentBuffer;ID3D12DescriptorHeap* renderTargetViewHeap;ID3D12Resource* renderTargets[backbufferCount];UINT rtvDescriptorSize;// ?? 聲明交換鏈IDXGISwapChain3* swapchain;D3D12_VIEWPORT viewport;D3D12_RECT surfaceSize;surfaceSize.left = 0;surfaceSize.top = 0;surfaceSize.right = static_cast<LONG>(width);surfaceSize.bottom = static_cast<LONG>(height);viewport.TopLeftX = 0.0f;viewport.TopLeftY = 0.0f;viewport.Width = static_cast<float>(width);viewport.Height = static_cast<float>(height);viewport.MinDepth = .1f;viewport.MaxDepth = 1000.f;if (swapchain != nullptr){
? ?// 通過交換鏈創建渲染目標附件(Render Target Attachments) ? ?swapchain->ResizeBuffers(backbufferCount, width, height,
? ? ? ? ? ? ? ? ? ? ? ? ? ? DXGI_FORMAT_R8G8B8A8_UNORM, 0);}else{
? ?// ?? 創建交換鏈 ? ?DXGI_SWAP_CHAIN_DESC1 swapchainDesc = {};
? ?swapchainDesc.BufferCount = backbufferCount;
? ?swapchainDesc.Width = width;
? ?swapchainDesc.Height = height;
? ?swapchainDesc.Format = DXGI_FORMAT_R8G8B8A8_UNORM;
? ?swapchainDesc.BufferUsage = DXGI_USAGE_RENDER_TARGET_OUTPUT;
? ?swapchainDesc.SwapEffect = DXGI_SWAP_EFFECT_FLIP_DISCARD;
? ?swapchainDesc.SampleDesc.Count = 1;
? ?IDXGISwapChain1* newSwapchain =
? ? ? ?xgfx::createSwapchain(window, factory, commandQueue, &swapchainDesc);
? ?HRESULT swapchainSupport = swapchain->QueryInterface(
? ? ? ?__uuidof(IDXGISwapChain3), (void**)&newSwapchain);
? ?if (SUCCEEDED(swapchainSupport))
? ?{
? ? ? ?swapchain = (IDXGISwapChain3*)newSwapchain;
? ?}}frameIndex = swapchain->GetCurrentBackBufferIndex();// 描述并創建渲染目標視圖(render target view, RTV) 描述符堆D3D12_DESCRIPTOR_HEAP_DESC rtvHeapDesc = {};rtvHeapDesc.NumDescriptors = backbufferCount;rtvHeapDesc.Type = D3D12_DESCRIPTOR_HEAP_TYPE_RTV;rtvHeapDesc.Flags = D3D12_DESCRIPTOR_HEAP_FLAG_NONE;ThrowIfFailed(device->CreateDescriptorHeap(
? ?&rtvHeapDesc, IID_PPV_ARGS(&renderTargetViewHeap)));rtvDescriptorSize =
? ?device->GetDescriptorHandleIncrementSize(D3D12_DESCRIPTOR_HEAP_TYPE_RTV);// ?? 創建幀資源D3D12_CPU_DESCRIPTOR_HANDLE
? ?rtvHandle(renderTargetViewHeap->GetCPUDescriptorHandleForHeapStart());// 為每幀創建RTVfor (UINT n = 0; n < backbufferCount; n++){
? ?ThrowIfFailed(swapchain->GetBuffer(n, IID_PPV_ARGS(&renderTargets[n])));
? ?device->CreateRenderTargetView(renderTargets[n], nullptr, rtvHandle);
? ?rtvHandle.ptr += (1 * rtvDescriptorSize);}
初始化資源（Initialize Resources）
描述符堆（Descriptor Heaps）
描述符堆是用來處理內存分配的，這些內存存儲著色器引用的對象描述。
參考：ID3D12DescriptorHeap
ID3D12DescriptorHeap* renderTargetViewHeap;D3D12_DESCRIPTOR_HEAP_DESC rtvHeapDesc = {};rtvHeapDesc.NumDescriptors = backbufferCount;rtvHeapDesc.Type = D3D12_DESCRIPTOR_HEAP_TYPE_RTV;rtvHeapDesc.Flags = D3D12_DESCRIPTOR_HEAP_FLAG_NONE;ThrowIfFailed(device->CreateDescriptorHeap(
? ?&rtvHeapDesc, IID_PPV_ARGS(&renderTargetViewHeap)));
根簽名（Root Signature）
根簽名定義了著色器可以訪問資源類型的對象，包括常量緩沖區、結構化緩沖區、采樣器、紋理、結構化緩沖區，等等。
參考：ID3D12RootSignature
// ? 聲明句柄ID3D12RootSignature* rootSignature;// ? 判斷是否能得到1.1版本的根簽名:D3D12_FEATURE_DATA_ROOT_SIGNATURE featureData = {};featureData.HighestVersion = D3D_ROOT_SIGNATURE_VERSION_1_1;if (FAILED(device->CheckFeatureSupport(D3D12_FEATURE_ROOT_SIGNATURE,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? &featureData, sizeof(featureData)))){
? ?featureData.HighestVersion = D3D_ROOT_SIGNATURE_VERSION_1_0;}// ? 私有的GPU資源D3D12_DESCRIPTOR_RANGE1 ranges[1];ranges[0].BaseShaderRegister = 0;ranges[0].RangeType = D3D12_DESCRIPTOR_RANGE_TYPE_CBV;ranges[0].NumDescriptors = 1;ranges[0].RegisterSpace = 0;ranges[0].OffsetInDescriptorsFromTableStart = 0;ranges[0].Flags = D3D12_DESCRIPTOR_RANGE_FLAG_NONE;// ? GPU資源組D3D12_ROOT_PARAMETER1 rootParameters[1];rootParameters[0].ParameterType = D3D12_ROOT_PARAMETER_TYPE_DESCRIPTOR_TABLE;rootParameters[0].ShaderVisibility = D3D12_SHADER_VISIBILITY_VERTEX;rootParameters[0].DescriptorTable.NumDescriptorRanges = 1;rootParameters[0].DescriptorTable.pDescriptorRanges = ranges;// ? ?所有布局D3D12_VERSIONED_ROOT_SIGNATURE_DESC rootSignatureDesc;rootSignatureDesc.Version = D3D_ROOT_SIGNATURE_VERSION_1_1;rootSignatureDesc.Desc_1_1.Flags =
? ?D3D12_ROOT_SIGNATURE_FLAG_ALLOW_INPUT_ASSEMBLER_INPUT_LAYOUT;rootSignatureDesc.Desc_1_1.NumParameters = 1;rootSignatureDesc.Desc_1_1.pParameters = rootParameters;rootSignatureDesc.Desc_1_1.NumStaticSamplers = 0;rootSignatureDesc.Desc_1_1.pStaticSamplers = nullptr;ID3DBlob* signature;ID3DBlob* error;try{
? ?// ? 創建根簽名 ? ?ThrowIfFailed(D3D12SerializeVersionedRootSignature(&rootSignatureDesc,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? &signature, &error));
? ?ThrowIfFailed(device->CreateRootSignature(0, signature->GetBufferPointer(),
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?signature->GetBufferSize(),
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?IID_PPV_ARGS(&rootSignature)));
? ?rootSignature->SetName(L"Hello Triangle Root Signature");}catch (std::exception e){
? ?const char* errStr = (const char*)error->GetBufferPointer();
? ?std::cout << errStr;
? ?error->Release();
? ?error = nullptr;}if (signature){
? ?signature->Release();
? ?signature = nullptr;}
雖然程序運行起來沒有問題，但如果使用無綁定資源（bindless resources），那么開發起來要容易得多，Matt Pettineo（@MyNameIsMJP）在《Ray Tracing Gems II》中寫過關于這方面的內容。
堆（Heaps）
堆是 GPU 顯存中的對象。你可以使用堆將頂點緩沖區或紋理等資源上傳到 GPU 顯存中。
參考：ID3D12Resource
// ? 上傳:// ? 聲明句柄ID3D12Resource* uploadBuffer;std::vector<unsigned char> sourceData;D3D12_HEAP_PROPERTIES uploadHeapProps = {D3D12_HEAP_TYPE_UPLOAD,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? D3D12_CPU_PAGE_PROPERTY_UNKNOWN,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? D3D12_MEMORY_POOL_UNKNOWN, 1u, 1u};D3D12_RESOURCE_DESC uploadBufferDesc = {D3D12_RESOURCE_DIMENSION_BUFFER,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?65536ull,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?65536ull,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?1u,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?1,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?1,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?DXGI_FORMAT_UNKNOWN,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?{1u, 0u},
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?D3D12_TEXTURE_LAYOUT_ROW_MAJOR,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?D3D12_RESOURCE_FLAG_NONE};result = device->CreateCommittedResource(
? ?&uploadHeapProps, D3D12_HEAP_FLAG_NONE, &uploadBufferDesc,
? ?D3D12_RESOURCE_STATE_GENERIC_READ, nullptr, __uuidof(ID3D12Resource),
? ?((void**)&uploadBuffer));uint8_t* data = nullptr;D3D12_RANGE range{0, SIZE_T(chunkSize)};auto hr = spStaging -> Map(0, &range, reinterpret_cast<void**>(&data));if (FAILED(hr)){
? ?std::cout << "Could not map resource";}// 拷貝數據if (resourceDesc.Dimension == D3D12_RESOURCE_DIMENSION_BUFFER){
? ?memcpy(data, sourceData.data(), sourceData.size());}// ? 回讀:// ? 聲明句柄ID3D12Resource* readbackBuffer;D3D12_HEAP_PROPERTIES heapPropsRead = {D3D12_HEAP_TYPE_READBACK,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? D3D12_CPU_PAGE_PROPERTY_UNKNOWN,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? D3D12_MEMORY_POOL_UNKNOWN, 1u, 1u};D3D12_RESOURCE_DESC resourceDescDimBuffer = {
? ?D3D12_RESOURCE_DIMENSION_BUFFER,
? ?D3D12_DEFAULT_RESOURCE_PLACEMENT_ALIGNMENT,
? ?2725888ull,
? ?1u,
? ?1,
? ?1,
? ?DXGI_FORMAT_UNKNOWN,
? ?{1u, 0u},
? ?D3D12_TEXTURE_LAYOUT_ROW_MAJOR,
? ?D3D12_RESOURCE_FLAG_DENY_SHADER_RESOURCE};result = device->CreateCommittedResource(
? ?&heapPropsRead, D3D12_HEAP_FLAG_NONE, &resourceDescDimBuffer,
? ?D3D12_RESOURCE_STATE_COPY_DEST, nullptr, __uuidof(ID3D12Resource),
? ?((void**)&readbackBuffer));
通過創建自己的堆，你可以更加精細地管理內存。不過，可管理的堆可能很少，因此你可以改用內存分配庫。
頂點緩沖區（Vertex Buffer）
頂點緩沖區將每個頂點信息作為屬性存儲在頂點著色器中。所有緩沖區都是 DirectX 12 中的ID3D12Resource對象，無論是頂點緩沖區、索引緩沖區、常量緩沖區等。
參考：D3D12_VERTEX_BUFFER_VIEW
// ? 聲明數據結構struct Vertex{
? ?float position[3];
? ?float color[3];};Vertex vertexBufferData[3] = {{{1.0f, -1.0f, 0.0f}, {1.0f, 0.0f, 0.0f}},
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?{{-1.0f, -1.0f, 0.0f}, {0.0f, 1.0f, 0.0f}},
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?{{0.0f, 1.0f, 0.0f}, {0.0f, 0.0f, 1.0f}}};// ? 聲明句柄ID3D12Resource* vertexBuffer;D3D12_VERTEX_BUFFER_VIEW vertexBufferView;const UINT vertexBufferSize = sizeof(vertexBufferData);D3D12_HEAP_PROPERTIES heapProps;heapProps.Type = D3D12_HEAP_TYPE_UPLOAD;heapProps.CPUPageProperty = D3D12_CPU_PAGE_PROPERTY_UNKNOWN;heapProps.MemoryPoolPreference = D3D12_MEMORY_POOL_UNKNOWN;heapProps.CreationNodeMask = 1;heapProps.VisibleNodeMask = 1;D3D12_RESOURCE_DESC vertexBufferResourceDesc;vertexBufferResourceDesc.Dimension = D3D12_RESOURCE_DIMENSION_BUFFER;vertexBufferResourceDesc.Alignment = 0;vertexBufferResourceDesc.Width = vertexBufferSize;vertexBufferResourceDesc.Height = 1;vertexBufferResourceDesc.DepthOrArraySize = 1;vertexBufferResourceDesc.MipLevels = 1;vertexBufferResourceDesc.Format = DXGI_FORMAT_UNKNOWN;vertexBufferResourceDesc.SampleDesc.Count = 1;vertexBufferResourceDesc.SampleDesc.Quality = 0;vertexBufferResourceDesc.Layout = D3D12_TEXTURE_LAYOUT_ROW_MAJOR;vertexBufferResourceDesc.Flags = D3D12_RESOURCE_FLAG_NONE;ThrowIfFailed(device->CreateCommittedResource(
? ?&heapProps, D3D12_HEAP_FLAG_NONE, &vertexBufferResourceDesc,
? ?D3D12_RESOURCE_STATE_GENERIC_READ, nullptr, IID_PPV_ARGS(&vertexBuffer)));// ? 向頂點緩沖區拷貝三角形數據UINT8* pVertexDataBegin;// ? 不會在 CPU 中讀取這些資源D3D12_RANGE readRange;readRange.Begin = 0;readRange.End = 0;ThrowIfFailed(vertexBuffer->Map(0, &readRange,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?reinterpret_cast<void**>(&pVertexDataBegin)));memcpy(pVertexDataBegin, vertexBufferData, sizeof(vertexBufferData));vertexBuffer->Unmap(0, nullptr);// ? 初始化頂點緩沖視圖.vertexBufferView.BufferLocation = vertexBuffer->GetGPUVirtualAddress();vertexBufferView.StrideInBytes = sizeof(Vertex);vertexBufferView.SizeInBytes = vertexBufferSize;
索引緩沖區（Index Buffer）
索引緩沖區包含要繪制的每個三角形、線、點的各個索引。
參考：D3D12_INDEX_BUFFER_VIEW
// ? 聲明數組uint32_t indexBufferData[3] = {0, 1, 2};// ? 聲明句柄ID3D12Resource* indexBuffer;D3D12_INDEX_BUFFER_VIEW indexBufferView;const UINT indexBufferSize = sizeof(indexBufferData);D3D12_HEAP_PROPERTIES heapProps;heapProps.Type = D3D12_HEAP_TYPE_UPLOAD;heapProps.CPUPageProperty = D3D12_CPU_PAGE_PROPERTY_UNKNOWN;heapProps.MemoryPoolPreference = D3D12_MEMORY_POOL_UNKNOWN;heapProps.CreationNodeMask = 1;heapProps.VisibleNodeMask = 1;D3D12_RESOURCE_DESC vertexBufferResourceDesc;vertexBufferResourceDesc.Dimension = D3D12_RESOURCE_DIMENSION_BUFFER;vertexBufferResourceDesc.Alignment = 0;vertexBufferResourceDesc.Width = indexBufferSize;vertexBufferResourceDesc.Height = 1;vertexBufferResourceDesc.DepthOrArraySize = 1;vertexBufferResourceDesc.MipLevels = 1;vertexBufferResourceDesc.Format = DXGI_FORMAT_UNKNOWN;vertexBufferResourceDesc.SampleDesc.Count = 1;vertexBufferResourceDesc.SampleDesc.Quality = 0;vertexBufferResourceDesc.Layout = D3D12_TEXTURE_LAYOUT_ROW_MAJOR;vertexBufferResourceDesc.Flags = D3D12_RESOURCE_FLAG_NONE;ThrowIfFailed(device->CreateCommittedResource(
? ?&heapProps, D3D12_HEAP_FLAG_NONE, &vertexBufferResourceDesc,
? ?D3D12_RESOURCE_STATE_GENERIC_READ, nullptr, IID_PPV_ARGS(&indexBuffer)));// ? 向 DirectX 12 顯存拷貝數據:UINT8* pVertexDataBegin;// ? 不會在 CPU 中讀取這些資源D3D12_RANGE readRange;readRange.Begin = 0;readRange.End = 0;ThrowIfFailed(indexBuffer->Map(0, &readRange,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? reinterpret_cast<void**>(&pVertexDataBegin)));memcpy(pVertexDataBegin, indexBufferData, sizeof(indexBufferData));indexBuffer->Unmap(0, nullptr);// ? 初始化索引緩沖區視圖indexBufferView.BufferLocation = indexBuffer->GetGPUVirtualAddress();indexBufferView.Format = DXGI_FORMAT_R32_UINT;indexBufferView.SizeInBytes = indexBufferSize;

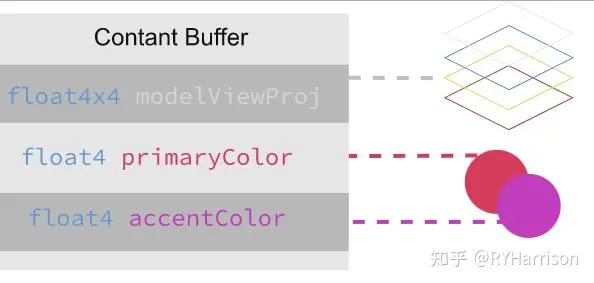

常量緩沖區（Constant Buffer）
常量緩沖區描述了在程序繪制時將發送到著色器階段的數據。通常，你在這里存放著模型視圖投影矩陣或任何特定的變量數據，如顏色。
// ? 聲明數據結構struct{
? ?glm::mat4 projectionMatrix;
? ?glm::mat4 modelMatrix;
? ?glm::mat4 viewMatrix;} cbVS;// ? 聲明句柄ID3D12Resource* constantBuffer;ID3D12DescriptorHeap* constantBufferHeap;UINT8* mappedConstantBuffer;// ? 創建常量緩沖區D3D12_HEAP_PROPERTIES heapProps;heapProps.Type = D3D12_HEAP_TYPE_UPLOAD;heapProps.CPUPageProperty = D3D12_CPU_PAGE_PROPERTY_UNKNOWN;heapProps.MemoryPoolPreference = D3D12_MEMORY_POOL_UNKNOWN;heapProps.CreationNodeMask = 1;heapProps.VisibleNodeMask = 1;D3D12_DESCRIPTOR_HEAP_DESC heapDesc = {};heapDesc.NumDescriptors = 1;heapDesc.Flags = D3D12_DESCRIPTOR_HEAP_FLAG_SHADER_VISIBLE;heapDesc.Type = D3D12_DESCRIPTOR_HEAP_TYPE_CBV_SRV_UAV;ThrowIfFailed(device->CreateDescriptorHeap(&heapDesc,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? IID_PPV_ARGS(&constantBufferHeap)));D3D12_RESOURCE_DESC cbResourceDesc;cbResourceDesc.Dimension = D3D12_RESOURCE_DIMENSION_BUFFER;cbResourceDesc.Alignment = 0;cbResourceDesc.Width = (sizeof(cbVS) + 255) & ~255;cbResourceDesc.Height = 1;cbResourceDesc.DepthOrArraySize = 1;cbResourceDesc.MipLevels = 1;cbResourceDesc.Format = DXGI_FORMAT_UNKNOWN;cbResourceDesc.SampleDesc.Count = 1;cbResourceDesc.SampleDesc.Quality = 0;cbResourceDesc.Layout = D3D12_TEXTURE_LAYOUT_ROW_MAJOR;cbResourceDesc.Flags = D3D12_RESOURCE_FLAG_NONE;ThrowIfFailed(device->CreateCommittedResource(
? ?&heapProps, D3D12_HEAP_FLAG_NONE, &cbResourceDesc,
? ?D3D12_RESOURCE_STATE_GENERIC_READ, nullptr, IID_PPV_ARGS(&constantBuffer)));constantBufferHeap->SetName(L"Constant Buffer Upload Resource Heap");// ? 創建常量緩沖區視圖（CBV）D3D12_CONSTANT_BUFFER_VIEW_DESC cbvDesc = {};cbvDesc.BufferLocation = constantBuffer->GetGPUVirtualAddress();cbvDesc.SizeInBytes =
? ?(sizeof(cbVS) + 255) & ~255; // CB size is required to be 256-byte aligned.D3D12_CPU_DESCRIPTOR_HANDLE
? ?cbvHandle(constantBufferHeap->GetCPUDescriptorHandleForHeapStart());cbvHandle.ptr = cbvHandle.ptr + device->GetDescriptorHandleIncrementSize(
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?D3D12_DESCRIPTOR_HEAP_TYPE_CBV_SRV_UAV) *
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?0;device->CreateConstantBufferView(&cbvDesc, cbvHandle);// ? 不會在 CPU 中讀取這些資源D3D12_RANGE readRange;readRange.Begin = 0;readRange.End = 0;ThrowIfFailed(constantBuffer->Map(
? ?0, &readRange, reinterpret_cast<void**>(&mappedConstantBuffer)));memcpy(mappedConstantBuffer, &cbVS, sizeof(cbVS));constantBuffer->Unmap(0, &readRange);
頂點著色器（Vertex Shader）
頂點著色器是逐頂點執行的，它非常適合對給定對象進行轉換處理，比如根據混合形狀執行每個頂點動畫、GPU 蒙皮，等等。
cbuffer cb : register(b0){
? ?row_major float4x4 projectionMatrix : packoffset(c0);
? ?row_major float4x4 modelMatrix : packoffset(c4);
? ?row_major float4x4 viewMatrix : packoffset(c8);};struct VertexInput{
? ?float3 inPos : POSITION;
? ?float3 inColor : COLOR;};struct VertexOutput{
? ?float3 color : COLOR;
? ?float4 position : SV_Position;};VertexOutput main(VertexInput vertexInput){
? ?float3 inColor = vertexInput.inColor;
? ?float3 inPos = vertexInput.inPos;
? ?float3 outColor = inColor;
? ?float4 position = mul(float4(inPos, 1.0f), mul(modelMatrix, mul(viewMatrix, projectionMatrix)));
? ?VertexOutput output;
? ?output.position = position;
? ?output.color = outColor;
? ?return output;}
你可以使用傳統的 DirectX 著色器編譯器（已包含在 DirectX 11/12 API 中）來編譯 shader ，但最好使用較新的官方編譯器。
dxc.exe -T lib_6_3 -Fo assets/triangle.vert.dxil assets/triangle.vert.hlsl
然后，你就能以為二進制文件形式加載著色器：
inline std::vector<char> readFile(const std::string& filename){
? ?std::ifstream file(filename, std::ios::ate | std::ios::binary);
? ?bool exists = (bool)file;
? ?if (!exists || !file.is_open())
? ?{
? ? ? ?throw std::runtime_error("failed to open file!");
? ?}
? ?size_t fileSize = (size_t)file.tellg();
? ?std::vector<char> buffer(fileSize);
? ?file.seekg(0);
? ?file.read(buffer.data(), fileSize);
? ?file.close();
? ?return buffer;};// ? 聲明句柄D3D12_SHADER_BYTECODE vsBytecode;std::string compiledPath;std::vector<char> vsBytecodeData = readFile(compCompiledPath);vsBytecode.pShaderBytecode = vsBytecodeData.data();vsBytecode.BytecodeLength = vsBytecodeData.size();
像素著色器（Pixel Shader）
像素著色器是按輸出的每個像素來執行的，包括與這個像素坐標對應的其他附件。
struct PixelInput{
? ?float3 color : COLOR;};struct PixelOutput{
? ?float4 attachment0 : SV_Target0;};PixelOutput main(PixelInput pixelInput){
? ?float3 inColor = pixelInput.color;
? ?PixelOutput output;
? ?output.attachment0 = float4(inColor, 1.0f);
? ?return output;}
管線狀態（Pipeline State）
管線狀態描述了執行給定的光柵繪制指令所用到的全部內容。
參考：ID3D12GraphicsCommandList5
// ? 聲明句柄ID3D12PipelineState* pipelineState;// ?? 定義圖形管線D3D12_GRAPHICS_PIPELINE_STATE_DESC psoDesc = {};// ? 輸入裝配布局D3D12_INPUT_ELEMENT_DESC inputElementDescs[] = {
? ?{"POSITION", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 0,
? ? D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA, 0},
? ?{"COLOR", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 12,
? ? D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA, 0}};psoDesc.InputLayout = {inputElementDescs, _countof(inputElementDescs)};// ? 資源psoDesc.pRootSignature = rootSignature;// ? 頂點著色器D3D12_SHADER_BYTECODE vsBytecode;vsBytecode.pShaderBytecode = vertexShaderBlob->GetBufferPointer();vsBytecode.BytecodeLength = vertexShaderBlob->GetBufferSize();psoDesc.VS = vsBytecode;// ?? 像素著色器D3D12_SHADER_BYTECODE psBytecode;psBytecode.pShaderBytecode = pixelShaderBlob->GetBufferPointer();psBytecode.BytecodeLength = pixelShaderBlob->GetBufferSize();psoDesc.PS = psBytecode;// ? 光柵化D3D12_RASTERIZER_DESC rasterDesc;rasterDesc.FillMode = D3D12_FILL_MODE_SOLID;rasterDesc.CullMode = D3D12_CULL_MODE_NONE;rasterDesc.FrontCounterClockwise = FALSE;rasterDesc.DepthBias = D3D12_DEFAULT_DEPTH_BIAS;rasterDesc.DepthBiasClamp = D3D12_DEFAULT_DEPTH_BIAS_CLAMP;rasterDesc.SlopeScaledDepthBias = D3D12_DEFAULT_SLOPE_SCALED_DEPTH_BIAS;rasterDesc.DepthClipEnable = TRUE;rasterDesc.MultisampleEnable = FALSE;rasterDesc.AntialiasedLineEnable = FALSE;rasterDesc.ForcedSampleCount = 0;rasterDesc.ConservativeRaster = D3D12_CONSERVATIVE_RASTERIZATION_MODE_OFF;psoDesc.RasterizerState = rasterDesc;psoDesc.PrimitiveTopologyType = D3D12_PRIMITIVE_TOPOLOGY_TYPE_TRIANGLE;// ? 顏色/混合D3D12_BLEND_DESC blendDesc;blendDesc.AlphaToCoverageEnable = FALSE;blendDesc.IndependentBlendEnable = FALSE;const D3D12_RENDER_TARGET_BLEND_DESC defaultRenderTargetBlendDesc = {
? ?FALSE,
? ?FALSE,
? ?D3D12_BLEND_ONE,
? ?D3D12_BLEND_ZERO,
? ?D3D12_BLEND_OP_ADD,
? ?D3D12_BLEND_ONE,
? ?D3D12_BLEND_ZERO,
? ?D3D12_BLEND_OP_ADD,
? ?D3D12_LOGIC_OP_NOOP,
? ?D3D12_COLOR_WRITE_ENABLE_ALL,};for (UINT i = 0; i < D3D12_SIMULTANEOUS_RENDER_TARGET_COUNT; ++i)
? ?blendDesc.RenderTarget[i] = defaultRenderTargetBlendDesc;psoDesc.BlendState = blendDesc;// ? 深度/緩沖狀態psoDesc.DepthStencilState.DepthEnable = FALSE;psoDesc.DepthStencilState.StencilEnable = FALSE;psoDesc.SampleMask = UINT_MAX;// ?? 輸出psoDesc.NumRenderTargets = 1;psoDesc.RTVFormats[0] = DXGI_FORMAT_R8G8B8A8_UNORM;psoDesc.SampleDesc.Count = 1;// ? 創建光柵管線狀態try{
? ?ThrowIfFailed(device->CreateGraphicsPipelineState(
? ? ? ?&psoDesc, IID_PPV_ARGS(&pipelineState)));}catch (std::exception e){
? ?std::cout << "Failed to create Graphics Pipeline!";}
編碼指令（Encoding Commands）
為了執行 draw call，你需要一個編寫命令的地方。命令列表（Command List）可以對 GPU 要執行的許多命令進行編碼，包括設置屏障（barrier）、設置根簽名等等。
參考：ID3D12GraphicsCommandList5
// ? 聲明句柄ID3D12CommandAllocator* commandAllocator;ID3D12PipelineState* initialPipelineState;ID3D12GraphicsCommandList* commandList;// ? 創建命令列表ThrowIfFailed(device->CreateCommandList(0, D3D12_COMMAND_LIST_TYPE_DIRECT,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?commandAllocator, initialPipelineState,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?IID_PPV_ARGS(&commandList)));
然后，對這些命令進行編碼并提交：
// ? 重置命令列表并添加新的命令ThrowIfFailed(commandAllocator->Reset());// ?? 開始調用光柵圖形管線ThrowIfFailed(commandList->Reset(commandAllocator, pipelineState));// ? 設置資源commandList->SetGraphicsRootSignature(rootSignature);ID3D12DescriptorHeap* pDescriptorHeaps[] = {constantBufferHeap};commandList->SetDescriptorHeaps(_countof(pDescriptorHeaps), pDescriptorHeaps);D3D12_GPU_DESCRIPTOR_HANDLE
? ?cbvHandle(constantBufferHeap->GetGPUDescriptorHandleForHeapStart());commandList->SetGraphicsRootDescriptorTable(0, cbvHandle);// ?? 指派back buffer，用作render targetD3D12_RESOURCE_BARRIER renderTargetBarrier;renderTargetBarrier.Type = D3D12_RESOURCE_BARRIER_TYPE_TRANSITION;renderTargetBarrier.Flags = D3D12_RESOURCE_BARRIER_FLAG_NONE;renderTargetBarrier.Transition.pResource = renderTargets[frameIndex];renderTargetBarrier.Transition.StateBefore = D3D12_RESOURCE_STATE_PRESENT;renderTargetBarrier.Transition.StateAfter = D3D12_RESOURCE_STATE_RENDER_TARGET;renderTargetBarrier.Transition.Subresource =
? ?D3D12_RESOURCE_BARRIER_ALL_SUBRESOURCES;commandList->ResourceBarrier(1, &renderTargetBarrier);D3D12_CPU_DESCRIPTOR_HANDLE
? ?rtvHandle(rtvHeap->GetCPUDescriptorHandleForHeapStart());rtvHandle.ptr = rtvHandle.ptr + (frameIndex * rtvDescriptorSize);commandList->OMSetRenderTargets(1, &rtvHandle, FALSE, nullptr);// ? 記錄光柵命令.const float clearColor[] = {0.2f, 0.2f, 0.2f, 1.0f};commandList->RSSetViewports(1, &viewport);commandList->RSSetScissorRects(1, &surfaceSize);commandList->ClearRenderTargetView(rtvHandle, clearColor, 0, nullptr);commandList->IASetPrimitiveTopology(D3D_PRIMITIVE_TOPOLOGY_TRIANGLELIST);commandList->IASetVertexBuffers(0, 1, &vertexBufferView);commandList->IASetIndexBuffer(&indexBufferView);commandList->DrawIndexedInstanced(3, 1, 0, 0, 0);// ?? 指派back buffer 隨即提交（present）D3D12_RESOURCE_BARRIER presentBarrier;presentBarrier.Type = D3D12_RESOURCE_BARRIER_TYPE_TRANSITION;presentBarrier.Flags = D3D12_RESOURCE_BARRIER_FLAG_NONE;presentBarrier.Transition.pResource = renderTargets[frameIndex];presentBarrier.Transition.StateBefore = D3D12_RESOURCE_STATE_RENDER_TARGET;presentBarrier.Transition.StateAfter = D3D12_RESOURCE_STATE_PRESENT;presentBarrier.Transition.Subresource = D3D12_RESOURCE_BARRIER_ALL_SUBRESOURCES;commandList->ResourceBarrier(1, &presentBarrier);ThrowIfFailed(commandList->Close());
渲染（Render）
在 DirectX 12 中渲染非常簡單：你需要在刷新時改動常量緩沖區數據、提交要執行的命令列表、提交交換鏈來更新 Win32 或 UWP 窗口，同時向程序發出已完成提交的信號。
// ? 聲明句柄std::chrono::time_point<std::chrono::steady_clock> tStart, tEnd;float elapsedTime = 0.0f;void render(){
? ?// ? 將幀率鎖定至60fps ? ?tEnd = std::chrono::high_resolution_clock::now();
? ?float time =
? ? ? ?std::chrono::duration<float, std::milli>(tEnd - tStart).count();
? ?if (time < (1000.0f / 60.0f))
? ?{
? ? ? ?return;
? ?}
? ?tStart = std::chrono::high_resolution_clock::now();
? ?// ?? 更新 Uniforms ? ?elapsedTime += 0.001f * time;
? ?elapsedTime = fmodf(elapsedTime, 6.283185307179586f);
? ?cbVS.modelMatrix = Matrix4::rotationY(elapsedTime);
? ?D3D12_RANGE readRange;
? ?readRange.Begin = 0;
? ?readRange.End = 0;
? ?ThrowIfFailed(constantBuffer->Map(
? ? ? ?0, &readRange, reinterpret_cast<void**>(&mappedConstantBuffer)));
? ?memcpy(mappedConstantBuffer, &cbVS, sizeof(cbVS));
? ?constantBuffer->Unmap(0, &readRange);
? ?setupCommands();
? ?ID3D12CommandList* ppCommandLists[] = {commandList};
? ?commandQueue->ExecuteCommandLists(_countof(ppCommandLists), ppCommandLists);
? ?// ? 提交，然后等待GPU執行 ? ?swapchain->Present(1, 0);
? ?const UINT64 fence = fenceValue;
? ?ThrowIfFailed(commandQueue->Signal(fence, fence));
? ?fenceValue++;
? ?if (fence->GetCompletedValue() < fence)
? ?{
? ? ? ?ThrowIfFailed(fence->SetEventOnCompletion(fence, fenceEvent));
? ? ? ?WaitForSingleObject(fenceEvent, INFINITE);
? ?}
? ?frameIndex = swapchain->GetCurrentBackBufferIndex();}
銷毀句柄（Destroy Handles）
如果你使用的是ComPtr<T>數據結構，那么就像使用共享指針一樣，你無需擔心什么時候銷毀已創建的句柄。如果沒使用ComPtr<T>，那你可以調用內置在每個 DirectX 數據結構中的Release()函數進行銷毀。
結論
DirectX 12 是一個功能豐富、性能強大的計算機圖形 API，非常適合商業項目。它在設計上遵循現代圖形 API，同時它也是硬件驅動程序工程師和商業項目工程師主要在維護的 API。這篇文章回顧了基于光柵的繪圖，但沒有涉及到更多方面，而它們同樣值得探討，例如：
DirectML：硬件加速機器學習模型。
DirectX Raytracing：硬件加速光線追蹤和場景遍歷。
計算著色器（Compute Shader）：基于 GPGPU 執行任意任務，例如圖像處理、物理等。
網格著色器（Mesh Shader）：一種替代傳統基于光柵渲染技術構建基元的方法。
可變速率著色（Variable Rate Shading，VRS）：對給定命令集的著色速率進行更精細的控制。
我還寫了更多關于 DirectX 的文章：
Raw DirectX 12 book?介紹了計算管線、光線追蹤管線等。
Raw DirectX 11 blog post?回顧了早期的 DirectX 11，并且可以把這篇文章作為學習 DirectX 很不錯的入門材料，因?yàn)檫@里面的許多概念都沿用到了 DirectX 12。
更多資源
你一定不要錯過下面這些文章、工具和項目：
文章
在微軟 DirectX 12文檔中有一個頁面，包含了初始化 DirectX 的所用到的全部數據結構；
微軟在這個鏈接里有關于 D3D12 和 11 的規范文檔；
Jendrik Illner（@jendrikillner）寫了一篇?DirectX 12 學習計劃；
Braynzarsoft，一個 DirectX 教程社區；
Riko Ophorst?的一篇?DirectX 12 光線追蹤論文；
Riccardo Loggini 的 D3D12 博客文章；
英特爾關于 D3D12 博客文章；
NVIDIA 關于 D3D12 和相關主題的博客文章；
Diligent Graphics （@diligentengine） 寫了篇關于 DirectX 12 的文章；
Jeremiah van Oosten的?DirectX 12 系列教程；
Alex Tardif?（@longbool）的?A Gentle Introduction to D3D12；
范例
微軟官方的?DirectX 12 范例代碼倉庫；
英特爾官方的?GitHub Organization Game Tech Dev；
NVIDIA 的官方?GitHub Organization GameWorks；
Matth?us G. Chajdas（@NIV_Anteru）發布的?HelloD3D12，它是 AMD 的 GPUOpen 庫和 SDK 的一部分；
工具
由 Adam Sawicki（@Reg__）開發的?D3D12 Memory Allocator?，他同樣還是 Vulkan Memory Allocator 的開發者；
Tim Jones（@tim_jones） 發布了一個VS Code 插件?HLSL Tools，可讓你更輕松地對編寫 shader；
你可以在這個Github倉庫中找到本篇文章提到的所有源代碼。
發布于 2023-01-29 19:41?IP 屬地上海?directx 12是什么意思？directx12有什么功能和效果？
來源： 酷狗科技網
時間：2022-08-09 15:57:54
directx 12是什么意思?
DirectX全稱為Direct eXtension，是由微軟公司創建的多媒體編程接口。
DirectX由C++編程語言實現，遵循COM。被廣泛使用于Microsoft Windows、Microsoft Xbox和Microsoft Xbox 360電子游戲開發，并且只能支持這些平臺，DirectX 12是目前DirectX最新的版本，大家熟悉的XP系統內置的版本為DirectX 9.0，Win7/8系統則內置版本為DirectX 11，而Win10正式版中，將內置最新的DirectX12，而且DX12只會支持Windows10，
微軟在2014年的GDC上正式發布。全球首款支持DirectX 12的游戲是奇點灰燼。
directx12有什么功能和效果?
像之前的DirectX規范一樣，DX12實際上也可以分為多個功能不同的功能層(Feature Level)，不過DX12這次還多了一個底層優化，所以DX12規范可以視作三個不同層級：
·D3D 12 Low Level API：這部分實際上是見諸報道最多的一部分，DX12相比DX11性能大提升就是底層優化的功勞，這也是DX12最吸引人的一點，不論是對游戲開發者還是對游戲玩家來說都是如此。底層優化部分包括Low Overhead(低開銷)、更多的控制及異步計算(Async Compute)等多個部分，低開銷類似AMD提出的Mantle優化，后者也是大幅改善了游戲的多線程效率，降低了驅動層開銷，現在這部分已經可以使用3DMark的Driver Overhead做測試了。
·DX12 Feature Level 12_0：前面的底層優化部分實際上是幫助DX12打通了“經脈”，提高了開發者的潛力，但那些并不涉及具體的招式——Feature Level 12_0這部分開始涉及更新的3D渲染方法，包括平鋪資源(Tiled Resoure)、歸類UAV訪問、無綁定(Bindless)等等，其中多項功能實際上DX11.1中就有了，不過DX11中多是T1級別的，現在的則是T2級別的。
·DX12高級功能Feature Level 12_1：跟以往的DX11.1/11.2一樣，DX12還有比Feature Level 12_0更高級的Feature Level 12_1功能，包括立體平鋪資源(Volume Tiled Resources)、保守光柵(Conservative Rasterization)、光柵順序視圖(Raster Order Views)等，這些功能通常屬于可選支持，但它們可以更好地提升開發者的效率或者游戲畫質，同時對顯卡的要求也更高。
以上三部分是DX12規范的主要內容，但這些還不是DX12的全部功能，還記得之前曝光過的DX12黑科技——A、N顯卡混合交火嗎?微軟確實在DX12中嘗試了不同顯卡的混搭技術，該技術名為Muti-Adapter(多顯卡適配器)，它就可以把不同架構的GPU聯合起來渲染。
directx12官方版擁有更加強效的驅動效率,可以允許游戲開發者對特定的硬件進行優化,能夠?yàn)?Windows 系統提供高性能的硬件加速多煤體支持,讓游戲最大程度的與電腦硬件相配合。
