利用STM32的普通GPIO引腳驅動步進電機實現逐級加減速--代碼分享
? ? ? ?步進電機是一種將電脈沖信號轉換成相應角位移或線位移的電動機。每輸入一個脈沖信號，轉子就轉動一個角度或前進一步，其輸出的角位移或線位移與輸入的脈沖數成正比，轉速與脈沖頻率成正比。
? ? ??
? ? ? ? 脈沖波是指一種間斷的持續時間極短的突然發生的電信號。凡是斷續出現的電壓或電流稱為脈沖電壓或脈沖電流。電信波形來說除了正弦波和由若個正弦分量合成的連續波以外，都可以稱為脈沖波。

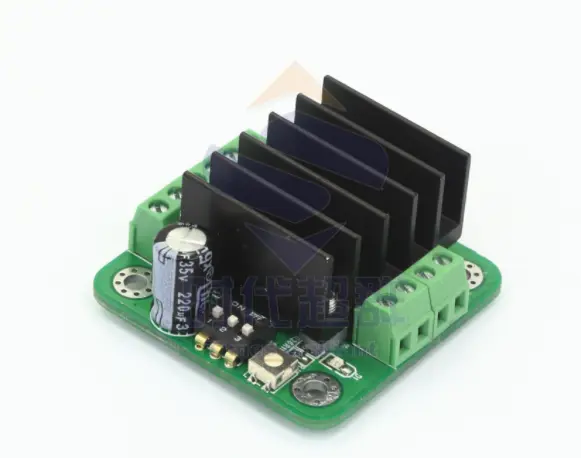

? ? ? 步進電機的控制方法有很多，不同的應用場景和使用不同的驅動設備所使用的控制方法也有些差異，本例使用的是基于THB6064MQ集成芯片的驅動模塊驅動兩相四線的42步進電機。
? ? ? ?控制芯片是基于STM32F103C8T6的32位MCU，使用普通IO口的電平反轉來輸出脈沖驅動步進電機運轉的，方法略顯暴力@~@用來作步進電機驅動效果的演示，請大家共同探討，批評指正，共同學習。
#ifndef __MAIN_DEFINE_H__
#define __MAIN_DEFINE_H__
/* 宏定義 --------------------------------------------------------------------*/
#define subdivide 1 //驅動器細分?jǐn)?shù)
/*速度標稱值：脈沖換向一次所需的循環數，*/
#define HAL_RCC_count 100000 //滴答定時器中斷1us中斷一次
#define FSPR? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 200// 步進電機單圈步數? 步距角:1.8° 360/1.8 = 200 正常情況下需要200步轉一圈
#define MICRO_STEP? ? ? ? ? ? ? ? ? ? ? ? ? ? 1 // 步進電機驅動器細分?jǐn)?shù)
#define SPR? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?(FSPR*MICRO_STEP)? ?// 旋轉一圈需要的脈沖數
//轉速（轉/分鐘）S = S1(轉/秒)* 60 = S2 （脈沖/秒）
#define speed_max 1050 //(轉/分鐘)
#define speed_1 450 //(轉/分鐘)
#define speed_2 750 //(轉/分鐘)
#define speed_min 160 //(轉/分鐘)
#define Uniform_s? 10? //勻速運動持續時間(秒)
//#define speed_max_pulse ( speed_max / 60 ) * SPR? //每秒脈沖數
#define yunsu_count? Uniform_s *? HAL_RCC_count? //勻速運轉持續的循環數（與時間相關）
#define biansu_count? 10000 //每個速度持續的循環數（與加減速率相關）進過這么多個循環數后加一次速度或減速一次
#endif? // __MAIN_DEFINE_H__
//
#ifndef __StepMotor_H__
#define __StepMotor_H__
/* 包含頭文件 ----------------------------------------------------------------*/
#include "stm32f1xx_hal.h"
/* 類型定義 ------------------------------------------------------------------*/
typedef enum
{
? StepMotor_Low = 0,? ?//低電平
? StepMotor_High? = 1, //高電平
}StepMotor_State_TypeDef;
#define IS_StepMotor_STATE(STATE)? ? ? ? ? ?(((STATE) == StepMotor_Low) || ((STATE) == StepMotor_High) || ((STATE) == StepMotor_TOGGLE))
/* 宏定義 --------------------------------------------------------------------*/
//PA3定義對應測試版上的步進電機R軸的PUL接口
#define StepMotor_RCC_CLK_ENABLE()? ? ? ? ?__HAL_RCC_GPIOA_CLK_ENABLE()
#define StepMotor_GPIO_PIN? ? ? ? ? ? ? ? ?GPIO_PIN_3
#define StepMotor_GPIO? ? ? ? ? ? ? ? ? ? ?GPIOA
#define StepMotor_HIGH? ? ? ? ? ? ? ? ? ? ?HAL_GPIO_WritePin(StepMotor_GPIO,StepMotor_GPIO_PIN,GPIO_PIN_SET)? ? // 輸出高電平
#define StepMotor_LOW? ? ? ? ? ? ? ? ? ? ? HAL_GPIO_WritePin(StepMotor_GPIO,StepMotor_GPIO_PIN,GPIO_PIN_RESET)? // 輸出低電平
#define StepMotor_TOGGLE? ? ? ? ? ? ? ? ? ?HAL_GPIO_TogglePin(StepMotor_GPIO,StepMotor_GPIO_PIN)? ? ? ? ? ? ? ? // 輸出反轉
/* 擴展變量 ------------------------------------------------------------------*/
/* 函數聲明 ------------------------------------------------------------------*/
void main_StepMorot(void);//步進電機驅動相關初始化程序
void while_StepMotor(void);//步進電機驅動單循環子程序
/******************************************************************************/
/**
? ******************************************************************************
? * 文件名程: StepMotor.c?
? * 作? ? 者: 老白
? * 版? ? 本: V1.0
? * 編寫日期: 2020-12-30
? * 功? ? 能: 驅動步進電機
? ******************************************************************************
? * 說明：簡單驅動步進電機之一：在主循環中交替GPIO輸出高低電平方法驅動步進電機
? *?
? ******************************************************************************
? */
/* 包含頭文件 ----------------------------------------------------------------*/
#include "StepMotor.h"
#include "main_define.h"
/* 私有類型定義 --------------------------------------------------------------*/
/* 私有宏定義 ----------------------------------------------------------------*/
/* 私有變量 ------------------------------------------------------------------*/
/* 擴展變量 ------------------------------------------------------------------*/
/* 私有函數原形 --------------------------------------------------------------*/
/* 函數體 --------------------------------------------------------------------*/
/**
? * 函數功能: 步進電機IO引腳初始化.
? * 輸入?yún)?shù): 無
? * 返 回 值: 無
? * 說? ? 明：使用宏定義方法代替具體引腳號，方便程序移植，只要簡單修改led.h
? *? ? ? ? ? ?文件相關宏定義就可以方便修改引腳。
? */
void StepMotor_GPIO_Init(void)
{
? ?/* 定義IO硬件初始化結構體變量 */
? GPIO_InitTypeDef GPIO_InitStruct;
/* 使能(開啟)LED引腳對應IO端口時鐘 */??
? StepMotor_RCC_CLK_ENABLE();
??
? /* 配置StepMotor引腳輸出電壓 */
? HAL_GPIO_WritePin(StepMotor_GPIO, StepMotor_GPIO_PIN, GPIO_PIN_RESET);
? /* 設定StepMotor對應引腳IO編號 */
? GPIO_InitStruct.Pin = StepMotor_GPIO_PIN;
? /* 設定StepMotor對應引腳IO為輸出模式 */
? GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
? /* 設定StepMotor對應引腳IO操作速度 */
? GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
? /* 初始化StepMotor對應引腳IO */
? HAL_GPIO_Init(StepMotor_GPIO, &GPIO_InitStruct);
??
?}
//步進電機驅動相關初始化程序
?void main_StepMorot(void)
{
? StepMotor_GPIO_Init();//步進電機IO引腳初始化
}
//定義步進電機單循環循環數變量
uint8_t count=0;//定義步進電機單循環循環數變量
uint8_t s_index = HAL_RCC_count / ( ( speed_min / 60 ) * SPR? )? ; //電機的加速循環計數
uint8_t jieduan_bz = 0 ;//0 加速階段? ?1? 高速勻速階段? ?2 減速階段? 3 低速勻速階段
uint32_t yunsu_index = 0 ;? ? ? ? //勻速運轉持續的循環計數（與時間相關）
uint32_t biansu_index = 0 ;//每個速度持續的循環數計數值
//步進電機驅動單循環子程序
void while_StepMotor(void)
{
?
? ? if( count > s_index )
? ? { StepMotor_TOGGLE ; count = 0 ;}
? ? else { count++ ;}
//以下代碼與加減速有關
if ( jieduan_bz? == 0? )//加速階段
{
if( s_index > HAL_RCC_count / ( ( speed_1 / 60 ) * SPR? ) )? //電機單脈沖需要的循環數遞減（電機加速）
{??
if ( biansu_index >= biansu_count ){ s_index-- ; biansu_index = 0 ; }//加速一次
else { biansu_index++; }
}
else?
{
jieduan_bz = 1 ;//當速度到最大的時候變?yōu)楦咚賱蛩匐A段
s_index = HAL_RCC_count / ( ( speed_1 / 60 ) * SPR? ) ; //以第一速度勻速運行
? yunsu_index = 0 ;
}
}
if ( jieduan_bz? == 1? )//勻速階段1
? ? {
? if ( yunsu_index > yunsu_count ){ jieduan_bz? = 2;yunsu_index = 0 ; }
? else { yunsu_index++; }
}
if ( jieduan_bz? == 2? )//加速階段
{
if( s_index > HAL_RCC_count / ( ( speed_2 / 60 ) * SPR? ) )? //電機單脈沖需要的循環數遞減（電機加速）
{??
if ( biansu_index >= biansu_count ){ s_index-- ; biansu_index = 0 ; }//加速一次
else { biansu_index++; }
}
else?
{
jieduan_bz = 3 ;//當速度到最大的時候變?yōu)楦咚賱蛩匐A段
s_index = HAL_RCC_count / ( ( speed_2 / 60 ) * SPR? ) ; //以第一速度勻速運行
? ? ? ? ? ?yunsu_index = 0 ;
}
}
if ( jieduan_bz? == 3? )//勻速階段2
? ? {
? if ( yunsu_index > yunsu_count ){ jieduan_bz? = 4;yunsu_index = 0 ; }
? else { yunsu_index++; }
}
if ( jieduan_bz? == 4? )//加速階段
{
if( s_index > HAL_RCC_count / ( ( speed_max / 60 ) * SPR? ) )? //電機單脈沖需要的循環數遞減（電機加速）
{??
if ( biansu_index >= biansu_count ){ s_index-- ; biansu_index = 0 ; }//加速一次
else { biansu_index++; }
}
else?
{
jieduan_bz = 5 ;//當速度到最大的時候變?yōu)楦咚賱蛩匐A段
s_index = HAL_RCC_count / ( ( speed_max / 60 ) * SPR? ) ; //以第一速度勻速運行
}
}
if ( jieduan_bz? == 5? )//勻速階段3
? ? {
? if ( yunsu_index > yunsu_count ){ jieduan_bz? = 6;yunsu_index = 0 ; }
? else { yunsu_index++; }
}
if ( jieduan_bz? == 6? )//減速階段
{
if( s_index < HAL_RCC_count / ( ( speed_min / 60 ) * SPR? )? )? //電機單脈沖需要的循環數遞減（電機減速）
{??
if ( biansu_index >= biansu_count ){ s_index++ ; biansu_index = 0 ; }//減速一次
else { biansu_index++; }
}
else?
{
jieduan_bz = 7 ;//當速度到最小的時候變?yōu)楦咚賱蛩匐A段
s_index = HAL_RCC_count / ( ( speed_min / 60 ) * SPR? )? ; //以第一速度勻速運行
}
}
if ( jieduan_bz? == 7? )//勻速階段4
? ? {
? if ( yunsu_index > yunsu_count ){ jieduan_bz? = 0;yunsu_index = 0 ; }
? else { yunsu_index++; }
}
}
??
/**
? * 函數功能: 系統滴答定時器中斷回調函數
? * 輸入?yún)?shù): 無
? * 返 回 值: 無
? * 說? ? 明: 每發生一次滴答定時器中斷進入該回調函數一次
? */
void HAL_SYSTICK_Callback(void)
{
? ? while_StepMotor();
}
/*******************老白學習小組**********************************/
/**
? ******************************************************************************
? * 文件名程: main.c?
? * 作? ? 者: 老白嵌入式學習小組
? * 版? ? 本: V1.0
? * 編寫日期: 2021-01-04
? * 功? ? 能: 使用HAL庫方法控制LED燈亮滅實現流水燈效果
? ******************************************************************************
? */
/* 包含頭文件 ----------------------------------------------------------------*/
#include "stm32f1xx_hal.h"
#include "StepMotor.h"
#include "main_define.h"
/* 私有函數原形 --------------------------------------------------------------*/
void SystemClock_Config(void);
/* 函數體 --------------------------------------------------------------------*/
/**
? * 函數功能: 主函數.
? * 輸入?yún)?shù): 無
? * 返 回 值: 無
? * 說? ? 明: 無
? */
int main(void)
{??
? /* 復位所有外設，初始化Flash接口和系統滴答定時器 */
? HAL_Init();
? /* 配置系統時鐘 */
? SystemClock_Config();
??
?
main_StepMorot();//步進電機驅動相關初始化程序
??
? /* 無限循環 */
? while (1)? {? }
}
/**
? * 函數功能: 系統時鐘配置
? * 輸入?yún)?shù): 無
? * 返 回 值: 無
? * 說? ? 明: 無
? */
void SystemClock_Config(void)
{
? RCC_OscInitTypeDef RCC_OscInitStruct;
? RCC_ClkInitTypeDef RCC_ClkInitStruct;
? RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;? // 外部晶振，8MHz
? RCC_OscInitStruct.HSEState = RCC_HSE_ON;
? RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
? RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
? RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
? RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;? // 9倍頻，得到72MHz主時鐘
? HAL_RCC_OscConfig(&RCC_OscInitStruct);
? RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
? RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;? ? ? ?// 系統時鐘：72MHz
? RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;? ? ? ? ? ? ? // AHB時鐘：72MHz
? RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;? ? ? ? ? ? ? ?// APB1時鐘：36MHz
? RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;? ? ? ? ? ? ? ?// APB2時鐘：72MHz
? HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2);
? HAL_SYSTICK_Config(HAL_RCC_GetHCLKFreq()/HAL_RCC_count);? // 配置并啟動系統滴答定時器
? /* 系統滴答定時器時鐘源 */
? HAL_SYSTICK_CLKSourceConfig(SYSTICK_CLKSOURCE_HCLK);
? /* 系統滴答定時器中斷優先級配置 */
? HAL_NVIC_SetPriority(SysTick_IRQn, 0, 0);
}
/*******************老白學習小組**********************************/
