Linux內核中的軟中斷、tasklet和工作隊列詳解（超詳細~）
本文基于Linux2.6.32內核版本。
引言
軟中斷、tasklet和工作隊列并不是Linux內核中一直存在的機制，而是由更早版本的內核中的“下半部”（bottom half）演變而來。下半部的機制實際上包括五種，但2.6版本的內核中，下半部和任務隊列的函數都消失了，只剩下了前三者。
介紹這三種下半部實現之前，有必要說一下上半部與下半部的區別。
上半部指的是中斷處理程序，下半部則指的是一些雖然與中斷有相關性但是可以延后執行的任務。舉個例子：在網絡傳輸中，網卡接收到數據包這個事件不一定需要馬上被處理，適合用下半部去實現；但是用戶敲擊鍵盤這樣的事件就必須馬上被響應，應該用中斷實現。
兩者的主要區別在于：中斷不能被相同類型的中斷打斷，而下半部依然可以被中斷打斷；中斷對于時間非常敏感，而下半部基本上都是一些可以延遲的工作。由于二者的這種區別，所以對于一個工作是放在上半部還是放在下半部去執行，可以參考下面4條：
如果一個任務對時間非常敏感，將其放在中斷處理程序中執行。
如果一個任務和硬件相關，將其放在中斷處理程序中執行。
如果一個任務要保證不被其他中斷（特別是相同的中斷）打斷，將其放在中斷處理程序中執行。
其他所有任務，考慮放在下半部去執行。
有寫內核任務需要延后執行，因此才有的下半部，進而實現了三種實現下半部的方法。這就是本文要討論的軟中斷、tasklet和工作隊列。

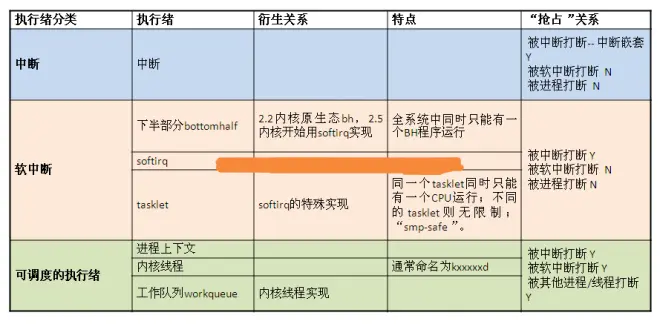

下表可以更直觀的看到它們之間的關系。
軟中斷
軟中斷作為下半部機制的代表，是隨著SMP（share memory processor）的出現應運而生的，它也是tasklet實現的基礎（tasklet實際上只是在軟中斷的基礎上添加了一定的機制）。軟中斷一般是“可延遲函數”的總稱，有時候也包括了tasklet（請讀者在遇到的時候根據上下文推斷是否包含tasklet）。它的出現就是因為要滿足上面所提出的上半部和下半部的區別，使得對時間不敏感的任務延后執行，而且可以在多個CPU上并行執行，使得總的系統效率可以更高。它的特性包括：
產生后并不是馬上可以執行，必須要等待內核的調度才能執行。軟中斷不能被自己打斷(即單個cpu上軟中斷不能嵌套執行)，只能被硬件中斷打斷（上半部）。
可以并發運行在多個CPU上（即使同一類型的也可以）。所以軟中斷必須設計為可重入的函數（允許多個CPU同時操作），因此也需要使用自旋鎖來保其數據結構。
相關數據結構
軟中斷描述符
struct softirq_action{ void (*action)(struct softirq_action *);}; 描述每一種類型的軟中斷，其中void(*action)是軟中斷觸發時的執行函數。
軟中斷全局?jǐn)?shù)據和類型
相關API
注冊軟中斷
即注冊對應類型的處理函數到全局?jǐn)?shù)組softirq_vec中。例如網絡發包對應類型為NET_TX_SOFTIRQ的處理函數net_tx_action.
觸發軟中斷
實際上即以軟中斷類型nr作為偏移量置位每cpu變量irq_stat[cpu_id]的成員變量__softirq_pending，這也是同一類型軟中斷可以在多個cpu上并行運行的根本原因。
軟中斷執行函數
執行軟中斷處理函數__do_softirq前首先要滿足兩個條件:
不在中斷中(硬中斷、軟中斷和NMI) 。
有軟中斷處于pending狀態。
系統這么設計是為了避免軟件中斷在中斷嵌套中被調用，并且達到在單個CPU上軟件中斷不能被重入的目的。對于ARM架構的CPU不存在中斷嵌套中調用軟件中斷的問題，因為ARM架構的CPU在處理硬件中斷的過程中是關閉掉中斷的。只有在進入了軟中斷處理過程中之后才會開啟硬件中斷，如果在軟件中斷處理過程中有硬件中斷嵌套，也不會再次調用軟中斷，because硬件中斷是軟件中斷處理過程中再次進入的，此時preempt_count已經記錄了軟件中斷！對于其它架構的CPU，有可能在觸發調用軟件中斷前，也就是還在處理硬件中斷的時候，就已經開啟了硬件中斷，可能會發生中斷嵌套，在中斷嵌套中是不允許調用軟件中斷處理的。Why？我的理解是，在發生中斷嵌套的時候，表明這個時候是系統突發繁忙的時候，內核第一要務就是趕緊把中斷中的事情處理完成，退出中斷嵌套。避免多次嵌套，哪里有時間處理軟件中斷，所以把軟件中斷推遲到了所有中斷處理完成的時候才能觸發軟件中斷。
【文章福利】小編推薦自己的Linux內核技術交流群:【891587639】整理了一些個人覺得比較好的學習書籍、視頻資料共享在群文件里面，有需要的可以自行添加哦?。。。ê曨l教程、電子書、實戰項目及代碼)? ? ??
實現原理和實例
軟中斷的調度時機:
do_irq完成I/O中斷時調用irq_exit。
系統使用I/O APIC,在處理完本地時鐘中斷時。
local_bh_enable，即開啟本地軟中斷時。
SMP系統中，cpu處理完被CALL_FUNCTION_VECTOR處理器間中斷所觸發的函數時。
ksoftirqd/n線程被喚醒時。
? ?下面以從中斷處理返回函數irq_exit中調用軟中斷為例詳細說明。
? ? 觸發和初始化的的流程如圖所示:
軟中斷處理流程
首先調用local_softirq_pending函數取得目前有哪些位存在軟件中斷。
調用__local_bh_disable關閉軟中斷，其實就是設置正在處理軟件中斷標記，在同一個CPU上使得不能重入__do_softirq函數。
重新設置軟中斷標記為0，set_softirq_pending重新設置軟中斷標記為0，這樣在之后重新開啟中斷之后硬件中斷中又可以設置軟件中斷位。
調用local_irq_enable，開啟硬件中斷。
之后在一個循環中，遍歷pending標志的每一位，如果這一位設置就會調用軟件中斷的處理函數。在這個過程中硬件中斷是開啟的，隨時可以打斷軟件中斷。這樣保證硬件中斷不會丟失。
之后關閉硬件中斷(local_irq_disable)，查看是否又有軟件中斷處于pending狀態，如果是，并且在本次調用__do_softirq函數過程中沒有累計重復進入軟件中斷處理的次數超過max_restart=10次，就可以重新調用軟件中斷處理。如果超過了10次，就調用wakeup_softirqd()喚醒內核的一個進程來處理軟件中斷。設立10次的限制，也是為了避免影響系統響應時間。
調用_local_bh_enable開啟軟中斷。
軟中斷內核線程
之前我們分析的觸發軟件中斷的位置其實是中斷上下文中，而在軟中斷的內核線程中實際已經是進程的上下文。
這里說的軟中斷上下文指的就是系統為每個CPU建立的ksoftirqd進程。
軟中斷的內核進程中主要有兩個大循環，外層的循環處理有軟件中斷就處理，沒有軟件中斷就休眠。內層的循環處理軟件中斷，每循環一次都試探一次是否過長時間占據了CPU，需要調度就釋放CPU給其它進程。具體的操作在注釋中做了解釋。
tasklet
由于軟中斷必須使用可重入函數，這就導致設計上的復雜度變高，作為設備驅動程序的開發者來說，增加了負擔。而如果某種應用并不需要在多個CPU上并行執行，那么軟中斷其實是沒有必要的。因此誕生了彌補以上兩個要求的tasklet。它具有以下特性：
一種特定類型的tasklet只能運行在一個CPU上，不能并行，只能串行執行。
多個不同類型的tasklet可以并行在多個CPU上。
軟中斷是靜態分配的，在內核編譯好之后，就不能改變。但tasklet就靈活許多，可以在運行時改變（比如添加模塊時）。
tasklet是在兩種軟中斷類型的基礎上實現的，因此如果不需要軟中斷的并行特性，tasklet就是最好的選擇。也就是說tasklet是軟中斷的一種特殊用法，即延遲情況下的串行執行。
相關數據結構
tasklet描述符
tasklet鏈表
相關API
定義tasklet
tasklet操作
實現原理
調度原理
tasklet執行過程 TASKLET_SOFTIRQ對應執行函數為tasklet_action，HI_SOFTIRQ為tasklet_hi_action，以tasklet_action為例說明，tasklet_hi_action大同小異。
工作隊列
從上面的介紹看以看出，軟中斷運行在中斷上下文中，因此不能阻塞和睡眠，而tasklet使用軟中斷實現，當然也不能阻塞和睡眠。但如果某延遲處理函數需要睡眠或者阻塞呢？沒關系工作隊列就可以如您所愿了。
把推后執行的任務叫做工作，描述它的數據結構為work_struct ，這些工作以隊列結構組織成工作隊列（workqueue），其數據結構為workqueue_struct ，而工作線程就是負責執行工作隊列中的工作。系統默認的工作者線程為events。
工作隊列(work queue)是另外一種將工作推后執行的形式。工作隊列可以把工作推后，交由一個內核線程去執行—這個下半部分總是會在進程上下文執行，但由于是內核線程，其不能訪問用戶空間。最重要特點的就是工作隊列允許重新調度甚至是睡眠。
通常，在工作隊列和軟中斷/tasklet中作出選擇非常容易?？墒褂靡韵乱?guī)則：
如果推后執行的任務需要睡眠，那么只能選擇工作隊列。
如果推后執行的任務需要延時指定的時間再觸發，那么使用工作隊列，因為其可以利用timer延時(內核定時器實現)。
如果推后執行的任務需要在一個tick之內處理，則使用軟中斷或tasklet，因為其可以搶占普通進程和內核線程，同時不可睡眠。
如果推后執行的任務對延遲的時間沒有任何要求，則使用工作隊列，此時通常為無關緊要的任務。
實際上，工作隊列的本質就是將工作交給內核線程處理，因此其可以用內核線程替換。但是內核線程的創建和銷毀對編程者的要求較高，而工作隊列實現了內核線程的封裝，不易出錯，所以我們也推薦使用工作隊列。
相關數據結構
正常工作結構體
延遲工作結構體(延遲的實現是在調度時延遲插入相應的工作隊列)
每cpu工作隊列(每cpu都對應一個工作者線程worker_thread)
相關API
缺省工作隊列
以上均是采用缺省工作者線程來實現工作隊列，其優點是簡單易用，缺點是如果缺省工作隊列負載太重，執行效率會很低，這就需要我們創建自己的工作者線程和工作隊列。
自定義工作隊列
實現原理
1.工作隊列的組織結構
即workqueue_struct、cpu_workqueue_struct與work_struct的關系。
一個工作隊列對應一個work_queue_struct，工作隊列中每cpu的工作隊列由cpu_workqueue_struct表示，而work_struct為其上的具體工作。
關系如下圖所示:
2.工作隊列的工作過程
應用實例
linux各個接口的狀態(up/down)的消息需要通知netdev_chain上感興趣的模塊同時上報用戶空間消息。這里使用的就是工作隊列。
具體流程圖如下所示：
是否處于中斷中在Linux中是通過preempt_count來判斷的,具體如下： 在linux系統的進程數據結構里，有這么一個數據結構:
#define preempt_count() (current_thread_info()->preempt_count) 利用preempt_count可以表示是否處于中斷處理或者軟件中斷處理過程中,如下所示： # define hardirq_count() (preempt_count() & HARDIRQ_MASK) #define softirq_count() (preempt_count() & SOFTIRQ_MASK) #define irq_count() (preempt_count() & (HARDIRQ_MASK | SOFTIRQ_MASK | NMI_MASK)) #define in_irq() (hardirq_count()) #define in_softirq() (softirq_count()) #define in_interrupt() (irq_count())
preempt_count的8～23位記錄中斷處理和軟件中斷處理過程的計數。如果有計數，表示系統在硬件中斷或者軟件中斷處理過程中。
