? ?今天我們來繪制這么一個浴室架，說難也不難，但是陣列命令用不好的話，那就只能一根一根的畫了，來看看怎么回事吧！

? 首先打開UG，在xy平面繪制草圖如下

? 草圖完成后，利用管道命令，做一個外徑7mm的圓管

? 創建一個平行xz平面的基準面，偏置140mm

? 在基準面上繪制草圖，利用截面曲線找到，基準面與圓弧的交點。

? 做外徑3.5mm的管道

? 關鍵部分來了，我們要對管道進行陣列（把草圖也要選上），利用陣列變化里的可重用的引用，這就是之前我們利用截面曲線找交點而不是直接約束距離。

這個步驟不會也不要緊，手動做5根管道也行。

? 在xz平面上繼續繪制一個直徑為18mm的圓，然后拉伸

? 在XY平面繪制草圖，旋轉做出圓頂

? 求和后，以Y軸線性陣列一個，距離為200mm

? 創建一個與XZ平面相距7mm的基準面

? 在此基準面上繼續繪制草圖，

? 草圖完成后，點擊基本曲線，創建一個月Y軸平行的直線

? 然后點擊圓弧命令對其做一個10mm的圓弧

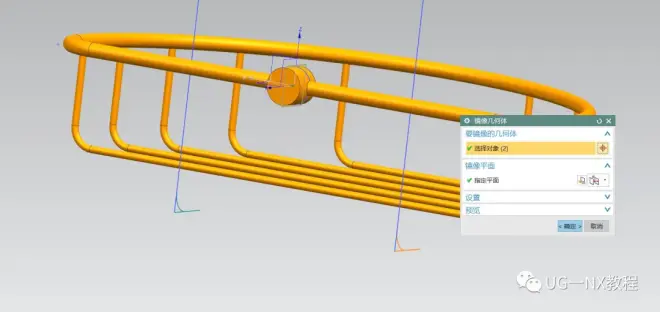

? 再以YZ平面鏡像過去，做8mm的管道

? 最后整體求和一下，浴室架就完成了。

? 渲染一下。
