文章作者：Forever Changzhensky（AcFun、Bilibili、百度、微博和知乎昵稱：寧柳跨越）

POUR NOUS TOUS

為了我們大家

縮寫提示

1. 美國機車公司在本文簡稱“ALCO”⑴，鮑爾溫機車廠簡稱“BLW”⑵，利馬機車廠簡稱“LLW”⑶；蘇聯烏克蘭盧甘斯克/伏羅希洛夫格勒“十月革命”蒸汽機車制造廠簡稱“VZOR”⑷，俄羅斯聯邦烏蘭烏德機車車輛修理廠簡稱“UULVRZ”⑸。

引子

我們知道，VZOR在戰間期的1931年，推出了以蘇聯人民委員會國家政治保衛總局局長Felix Edmundovich Dzerzhinsky命名的“菲德”FD20型和FD21型蒸汽機車。但少有人知的是，“菲德”的技術原型其實來自于大洋彼岸的美國，這是為什么呢？

概述

TA型和TB型蒸汽機車，是蘇聯鐵道人民委員會于1931年分別從ALCO和BLW采購的測試23 t動輪軸重的技術驗證性蒸汽機車。某種程度上，它們被認為是“菲德”FD20型和FD21型蒸汽機車的技術原型。

回顧“圣達菲”和“德克薩斯”的由來

在介紹TA型和TB型機車之前，我先回顧“圣達菲”和“德克薩斯”的由來。

連接美國西部新墨西哥州與科羅拉多州的拉頓山口，在19世紀后期被美國艾奇遜-托皮卡和圣達菲鐵路公司用作穿越山區的主要路線，最高坡度為35‰，最高海拔為2312 m。1901年~1902年間，艾奇遜-托皮卡和圣達菲鐵路買了3臺使用串聯復合式汽缸設計的2-10-0“十足目”蒸汽機車——987號~989號，以補機機車的形式部署于拉頓山口。然而，由于機車走行部沒有足夠的轉向裝置，且其碩長而剛性的軸距意味著他們難以承受半徑曲線，因此它們?cè)谙缕聲r(shí)必須非常緩慢地行駛以避免出軌。

為了提高這段山口線路的運行速度，艾奇遜-托皮卡和圣達菲鐵路于1903年~1913年間從BLW相繼購置了86臺燃煤的900型和106臺燃油的1600型蒸汽機車。這些蒸汽機車事實上僅僅是在第5動輪后部的空間增加1對從輪，使得從輪本身與第5動輪一同支撐火箱，繼而讓機車反向運行時幫助引導動輪。盡管如此，900型蒸汽機車成為世界歷史上第一款使用2-10-2輪式設計的蒸汽機車，也因此獲得昵稱“圣達菲”。

1919年~1927年間，艾奇遜-托皮卡和圣達菲鐵路從BLW購置了140臺世界歷史上第一款正式使用2-10-2輪式設計的3800型蒸汽機車。在交付3800型蒸汽機車期間，BLW于1919年在3829號機車上應用了2對從輪，繼而推出2-10-4輪式。盡管3829號機車成為世界歷史上第一款使用2-10-4輪式設計的蒸汽機車，但艾奇遜-托皮卡和圣達菲鐵路在當時并未采購這種輪式蒸汽機車。

與擁有1對從輪的“圣達菲”相比，“德克薩斯”的2對從輪設計，支持安裝更強大的鍋爐和更發達的燃燒室。通過增加火箱容積和爐排面積，降低了燃料燃燒的強度，再結合最有利的灰箱設計，為爐排下的供氣提供了更好的條件，以及減少特定的燃料消耗。此外，與1對從輪相比，2對從輪顯著減少了對軌道的有害影響，從而可以提高蒸汽機車的設計速度。

1925年~1929年間，德克薩斯和太平洋鐵路從LLW訂購的70臺I-1型蒸汽機車，是世界歷史上第一款正式使用2-10-4輪式設計的蒸汽機車，也因此獲得昵稱“德克薩斯”。

受此刺激，艾奇遜-托皮卡和圣達菲鐵路于1930年從BLW采購了使用“德克薩斯”輪式的“女王夫人”5000號機車，后于1938年和1944年兩次從BLW采購累計36臺“德克薩斯”。

TA型和TB型機車的研制背景

回顧完“圣達菲”和“德克薩斯”在美國境內的發展，我回過頭來再說說蘇聯這邊的情況。

1928年，蘇聯開始實行發展國民經濟的第一個五年計劃，踏上社會主義工業化的道路。到20世紀30年代，鐵道人民委員會計劃提高鐵路線路的牽引定數和列車運行速度。

但在一五計劃開始之前的1925年，蘇聯鐵路網最重的鋼軌是Ⅰa型（每延米重量⑹為43.613 kg/m）和Ⅱa型（每延米重量為38.46 kg/m）型鋼軌，允許（當時假設）的最高軸重為23 t。但使用這2種鋼軌的線路長度，僅占當時全蘇鐵路網總長度的11%~12%；剩余88%的鐵路線，則采用每延米重量為33.5 kg/m的Ⅲa型鋼軌，允許的最高軸重為18.5 t。

除此之外，以0-10-0輪式E型和2-10-0輪式Y(jié)e型為代表的干線貨運蒸汽機車，黏著重量普遍不超過85 t，已無法應對增加的運量。在采用Ⅲa型鋼軌的區段，E型機車的牽引定數設置為1750 t。為此，鐵道人民委員會迫切需要用更強大的蒸汽機車替換它們。

蒸汽機車設計師們提出了解決這個問題的2種方法：

1. 在不增加動輪數量的情況下，提高動輪軸重，但是這需要提高軌道的每延米重量；

2. 在動輪軸重保持在20 t以內的情況下，將動輪數量增加到7~8對。

作為第二種解決方法的嘗試，鐵道人民委員會于1932年從英國曼徹斯特Beyer-Peacock公司采購擁有8對動輪的“Garratt”Ya-01號機車，又于1934年從VZOR采購擁有7對動輪的AA20-1號機車。

然而在測試運行中，AA20-1號機車暴露出無法通過小半徑曲線以及其他各類問題；而Ya-01號機車雖然比AA20-1號機車更適應于小半徑曲線，但在低溫下，機車鍋爐到汽缸的長管路出現大量的熱損失，甚至出現凝結，而且Ya-01號機車的水和燃料消耗量比其他機車更多，更容易空轉?？偠灾?，這2臺機車的測試運行并不讓鐵道人民委員會感到滿意。

對于第一種解決方法，有設計師們提議在保持5對動輪的同時，將動輪軸重先從20 t增加到23 t，然后增加到27 t，并假設這些機車可以在使用Ⅱa型鋼軌的區段運行，則只需用礫石或碎石代替沙碴，并增加每1 km軌道的枕木數量。

TA型和TB型機車的采購

早在嘗試第一種解決方法之初，設計師們就面臨著一項艱巨的任務——當時蘇聯境內沒有一家蒸汽機車制造廠有過設計和制造動輪軸重超過18 t的蒸汽機車的經驗。而當時的初步計算表明，制造一種能夠承受這種軸重的板式車架（用于所有以前的蘇聯制造的蒸汽機車）幾乎是不可能的任務。這種蒸汽機車需要早已在美國蒸汽機車上廣泛使用的桿式車架，但即便這樣，蘇聯依然沒有制造它們的經驗。

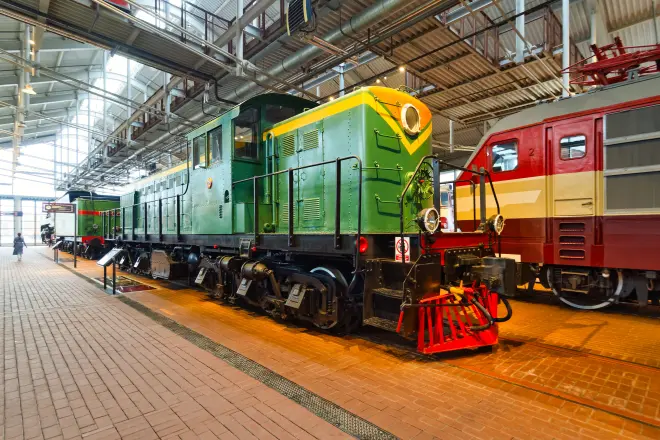

鐵道人民委員會決定先從ALCO和Baldwin各自采購5臺動輪軸重為23 t的實驗性蒸汽機車，經過測試后，開始在蘇聯制造類似的機車。這種類似的情況后來在S型和Ss型電力機車，以及DA型（即ALCO制RSD-1型）和TE1型內燃機車上重復出現。

TA型（Т??；TA-10000號~TA-10004號）

ALCO為鐵道人民委員會制造了5臺“德克薩斯”，定型為T(mén)A型，號段為T(mén)A-10000號~TA-10004號。TA型機車采用由釩鋼制成、厚度為140 mm的桿式車架。直徑為1520 mm的動輪，采用輻條式設計。煤水車前轉向架安裝輔助汽缸，第1輪對和第2輪對兩側由連桿連接；煤倉底部安裝機械式自動加煤機。

機車鍋爐的火箱采用放射式設計，安裝有熱虹吸管和循環管。鍋爐配備了“Elesko-E”式小管雙回轉過熱器。一個給水加熱器安裝于煙箱頂部。

TA型蒸汽機車的設計速度為85 km/h。

TB型（ТБ；TB-10005號~TB-10009號）

BLW為鐵道人民委員會制造了5臺“圣達菲”，定型為T(mén)B型，號段為T(mén)B-10005號~TB-10009號。

TB型機車采用由釩鋼制成、厚度為140 mm的桿式車架。直徑為1520 mm的動輪，采用輻條式設計。煤水車前轉向架安裝輔助汽缸，第1輪對和第2輪對兩側由連桿連接；煤倉底部安裝機械式自動加煤機。

機車鍋爐的火箱采用放射式設計，有4臺TB型機車安裝熱虹吸管和循環管。鍋爐配備了“Elesko-E”式小管雙回轉過熱器。

TB型蒸汽機車的設計速度為85 km/h。

測試運行

1931年，TA型和TB型機車分別在ALCO和BLW制造完成，同年10月送往列寧格勒無產階級工廠組裝，并被鐵道人民委員會分配至位于烏克蘭蘇維埃社會主義共和國南部的凱瑟琳鐵路局⑺管內進行測試運行。

在測試過程中，TA型和TB型機車產生了235.36~245.1 kN的牽引力，在使用輔助汽缸的情況下，牽引力高達294.20 kN。然而，鐵道人民委員會很快就發現，由于動輪軸重比線路允許值高12%，這些蒸汽機車很容易在鋪設Ⅱa型鋼軌的線路上發生翻車事故。結果，這2款機車在運用一段時間后退役。有說法稱，這2款機車直到1956年初還在斯大林鐵路局機車序列中。

技術數據表

后續影響

盡管TA型和TB型蒸汽機車的運用歷史極其短暫，但它們的設計或多或少的對蘇聯和中國的蒸汽機車設計制造產生影響。

1931年10月，也就是TA型和TB型機車運抵無產階級工廠組裝的同時，VZOR試制了采用“圣達菲”輪式的FD20-1號機車。這臺FD20-1號機車的很多細節都與TA型和TB型機車相似。

1932年11月上旬，即十月革命15周年之際，VZOR制造了采用17型六軸煤水車的FD20-2號機車。這臺在蘇聯蒸汽機車制造史上第一臺采用六軸煤水車的干線貨運蒸汽機車，除了煤水車之外，與FD20-1號機車不同之處還在于沒有在煙箱頂部安裝給水加熱器。此后，VZOR批量制造采用六軸煤水車的FD20型和FD21型機車。

偉大的衛國戰爭爆發后，由于德國軍隊的快速推進，大部分FD20型和FD21型機車被轉移到東部的南烏拉爾、斯維爾德洛夫斯克、托木斯克⑻、克拉斯諾亞爾斯克和東西伯利亞等鐵路局。然而，這些鐵路局的管內鐵路網，多采用Ⅲa型鋼軌以及每延米重量更輕的輕型鋼軌，嚴重限制了軸重為20 t的“菲德”們的運用。

因此，鐵道人民委員會中央機車經濟司提出通過增設動輪或從輪，將“菲德”動輪軸重從20 t降低到18 t的建議。根據這個建議，鐵道人民委員會制定了將“菲德”從“圣達菲”輪式改造為“德克薩斯”輪式的改造方案，即將從輪數量由1對增加到2對。

根據這個改造方案，UULVRZ于1943年7月~1944年間，累計將85臺FD20型機車被改裝成 FDR⑼型，或曰FD18型蒸汽機車。隨著戰局逐漸對蘇聯有利，鐵道人民委員會將FD20型和FD21型機車逐步調回收復的西部國土鐵路網。至于被UULVRZ改造為“德克薩斯”輪式的FDR型/FD18型蒸汽機車，后來又被改回“圣達菲”輪式。

通過從在戰爭期間改造FDR型蒸汽機車以及制造SO17型蒸汽機車獲得的經驗，在工程師Pavel Mikhailovich Sharoiko的領導下，UULVRZ于1949年試制了采用“德克薩斯”輪式的UU23-001號機車。

至于VZOR，其于1949年試制了采用“德克薩斯”輪式的OR23-001號機車，后在“十足目”L型機車的基礎上，相繼推出采用“圣達菲”輪式的OR18型/LV型和OR21型機車。

然而隨著蘇聯共產黨第二十次代表大會上提出鐵路牽引動力向內燃機車和電力機車過渡以及停止制造蒸汽機車的決議，讓UULVRZ和VZOR這些實驗性蒸汽機車的測試及改進工作就此中止，最終消失于歷史長河中，讓后人感嘆不已。

在VZOR停產LV型蒸汽機車時，中國大連機車車輛廠在FD20型、FD21型和LV型蒸汽機車的基礎上，研制出“大前進”QJ型蒸汽機車。“大前進”在輪廓上類似于LV型蒸汽機車，但走行部卻繼承了“菲德”從輪單獨支撐火箱的設計。

2006年，即“圣達菲”輪式誕生一個世紀后，美國鐵路發展公司從中國內蒙古自治區集通鐵路采購當時已有20多歲的QJ-6988號、QJ-7040號及QJ-7081號機車，用于牽引觀光列車。其中，QJ-6988號和QJ-7081號機車后來交付艾奧瓦州際鐵路公司，QJ-7040號機車交付R.J. Corman鐵路集團。而更加有趣的是，直到2021年10月，由非營利團體“中部各州蒸汽機車保存協會”所有的QJ-6988號機車仍處于動態展示狀態，成為目前美國境內僅有的一臺可以運行的“圣達菲”。

英語小知識

1. Booster engine：輔助汽缸

2. Thermic siphon (syphon)：熱虹吸管

注釋

1. ⑴英語：American Locomotive Company。

2. ⑵英語：Baldwin Locomotive Works。

3. ⑶英語：Lima Locomotive Works。

4. ⑷俄語：Ворошиловградский (Луганский) паровозостроительный (тепловозостроительный) завод имени Октябрьской революции。

5. ⑸俄語：Улан-Удэнский локомотивовагоноремонтный завод。

6. ⑹“每延米重量”意指每米重量，在本文中的單位值為kg/m。

7. ⑺俄語：Екатерининская железная дорога；烏克蘭語：Катерининська зал?зниця。凱瑟琳鐵路局成立于1882年，先后由俄羅斯帝國鐵道部、蘇俄鐵道人民委員會以及蘇聯鐵道人民委員會管理。1936年1月4日，凱瑟琳鐵路局更名為斯大林鐵路局。1961年11月15日，斯大林鐵路局更名為第聶伯河沿岸鐵路局至今。

8. ⑻俄語：Томская железная дорога。托木斯克鐵路局成立于1912年，先后由俄羅斯帝國鐵道部、蘇俄鐵道人民委員會以及蘇聯鐵道人民委員會管理。1961年5月9日。托木斯克鐵路局和鄂木斯克鐵路局合并為西西伯利亞鐵路局。

9. ⑼取“減重”（разгруженные）之意。

文章聲明

1. 本文屬于正經科普文章，資料及圖片來源于相關技術資料，不作為商業使用，如有侵權請及時聯系刪除之。

2. 請大家理性討論，不要在評論區干些不該干的事！如見有引戰性評論，將采取必要措施處置之！

3. 由于筆者精力和能力限制，在整理資料時恐有錯漏，也請諸位讀者糾正指教，謝謝合作！

資料參考來源

1. 《Опытные грузовые паровозы》，V.A.Rakov 著，《Локомотивы отечественных железных дорог 1845-1955》，第270頁~第271頁

2. https://www.american-rails.com/2-10-4.html

3. https://www.steamlocomotive.com/locobase.php?country=USA&wheel=2-10-0&railroad=atsf

4. https://www.steamlocomotive.com/locobase.php?country=USA&wheel=2-10-2&railroad=atsf

5. https://www.steamlocomotive.com/locobase.php?country=USA&wheel=2-10-4&railroad=tp#99

6. https://www.steamlocomotive.com/locobase.php?country=USA&wheel=2-10-4&railroad=atsf#91

7. http://scaletrainsclub.com/board/viewtopic.php?f=42&t=12924

8. http://scaletrainsclub.com/board/viewtopic.php?f=42&t=9362

9. http://scaletrainsclub.com/board/viewtopic.php?f=42&t=2760

10. http://scaletrainsclub.com/board/viewtopic.php?f=42&t=6773

完稿時間：2021年11月1日
